TERRA AG ontwikkelt en produceert machines voor de sleufloze aanleg van leidingen. Sinds 1975 staat onze naam voor Zwitserse precisie, duurzame techniek en betrouwbare service.
Trekkracht: 40 t
Buisrenovatie met kabelbersters - 40 ton vol vermogen
De TERRA-EXTRACTOR X 400 is een uiterst krachtige en productieve kabelberster voor het renoveren van oude en vervallen leidingen. Aangedreven door een robuuste Hatz-dieselmotor van 57 pk bereikt de X 400 een maximale trekkracht van 40 ton en 215 bar. Er kunnen nieuwe buizen tot ø 300 mm en lengtes tot 150 m worden aangelegd. Uitgerust met een trekabel van ø 25 mm kan de X 400 worden ingezet voor het vernieuwen van leidingen van gietijzer, staal, gres of kunststof. Het gebruiksvriendelijke, modulaire ontwerp vergemakkelijkt het werk op de bouwplaats. Hij is eenvoudig te transporteren en laat zich gemakkelijk en snel installeren.
.png)
De X 400 is speciaal ontwikkeld voor gebruik in bouwputten. Dankzij het compacte ontwerp vereist hij minimale ruimte en is hij ideaal voor de renovatie van leidingen in krappe ruimtes. Robuuste hijsogen zorgen voor een veilige en betrouwbare plaatsing in de werkzone.
De X 400 steunt met de frontplaat stevig af tegen de bouwput. Eén of twee frontboxen van elk 1,0 m lang maken het mogelijk om berstgereedschap en nieuwe buizen direct in de put te trekken – efficiënt, nauwkeurig en praktisch. De voorste blokkeerplaat voor de oude buis stopt de oude buis betrouwbaar en ondersteunt een soepel werkproces.
Een doordachte TERRA-oplossing voor maximale efficiëntie, veiligheid en gebruiksgemak op uw bouwplaats.
De volautomatische kabeltrommel neemt het volledige beheer van de trekkabel voor zijn rekening en vergemakkelijkt het berstproces op de bouwplaats aanzienlijk. Met een capaciteit van maximaal 150 m speciale kabel loopt deze synchroon met de X 400 en zorgt voor een efficiënt en veilig werkproces.
Met de statische messen kunnen oude buizen van staal, gres of grijs gietijzer betrouwbaar worden gebarsten. De aan de voorzijde gecentreerde mesgeometrie zorgt voor een nauwkeurige krachtoverbrenging en kraakt zelfs moffen met harde cementlagen moeiteloos.
Met de rollenmessen kunnen oude kunststof buizen efficiënt worden gebarsten. Verwisselbare tandwielen maken een snelle aanpassing aan uiteenlopende buismaterialen mogelijk en zorgen voor maximale flexibiliteit tijdens het werk.
De klemmen van de TERRA-kabelbersters zijn echte high-tech componenten – ontwikkeld voor maximale houdkracht, zelfs bij vervuilde of gladde trekkabels onder volle belasting.
Vier klembekken met gepatenteerde groefvrijstelling garanderen een veilig contact – zowel bij nieuwe als bij gebruikte, vervuilde kabels. De hoofdklem grijpt de trekkabel betrouwbaar vast, terwijl de twee hydraulische cilinders deze krachtig omhoog duwen. Tegelijkertijd houdt de tegenklem de trekkabel permanent onder spanning, terwijl de hoofdklem terugkeert en opnieuw aanzet.
Het resultaat: maximale trekkracht, hoogste bedrijfszekerheid en een efficiënt werkproces op de bouwplaats.
De kabelkoppeling dient als betrouwbare verbinding tussen de trekkabel ø 25 mm en het breekwerktuig. De trekgaffel zorgt hierbij voor een vormsluitende overdracht van de hoge trekkrachten.
Uw voordelen
Kostenbesparing ten opzichte van open bouwmethoden
Dankzij de berstmethode zijn aanzienlijke kostenbesparingen mogelijk in vergelijking met de open bouwmethode.
Renovatie van kunststof buizen
Met de X 400 kunnen oude kunststof buizen over lange afstanden probleemloos worden gerenoveerd. De PE-tandschijfmessen zijn hiervoor ideaal, omdat de snijkrachten tegen de trekrichting in werken.
Flexibele kabel tot 150 m lengte
De ø25 mm kabel is flexibel en kan ook door bochten worden getrokken. De kabel wordt op- en afgerold via een hydraulisch aangedreven kabeltrommel. Lengtes tot 150 m zijn mogelijk.

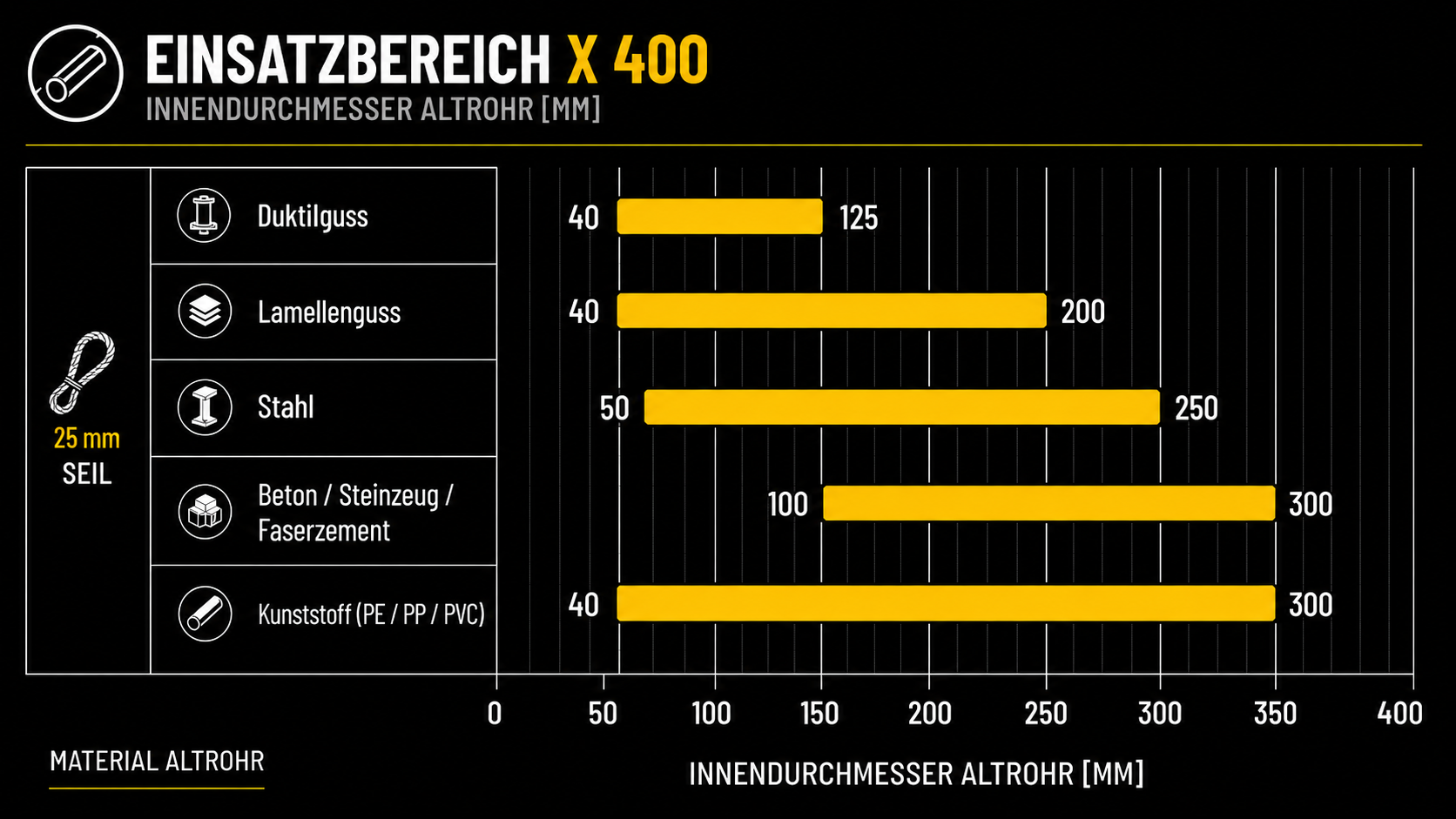

Renovatie van gietijzeren of stalen buizen
Ook nodulair gietijzer, lamellair gietijzer of stalen buizen kunnen met het juiste gereedschap worden gerenoveerd. De gereedschappen kunnen snel worden gemonteerd en gedemonteerd via het gaffel-bout-systeem.
Technische gegevens
Technische wijzigingen op korte termijn en zonder voorafgaande kennisgeving voorbehouden.
