TERRA AG développe et fabrique des machines destinées à la pose de canalisations sans tranchée. Depuis 1975, notre nom est synonyme de précision suisse, de technologie durable et d'un service fiable.
Force de traction : 40 t
Réhabilitation de canalisations par éclatement - 40 tonnes de puissance pure

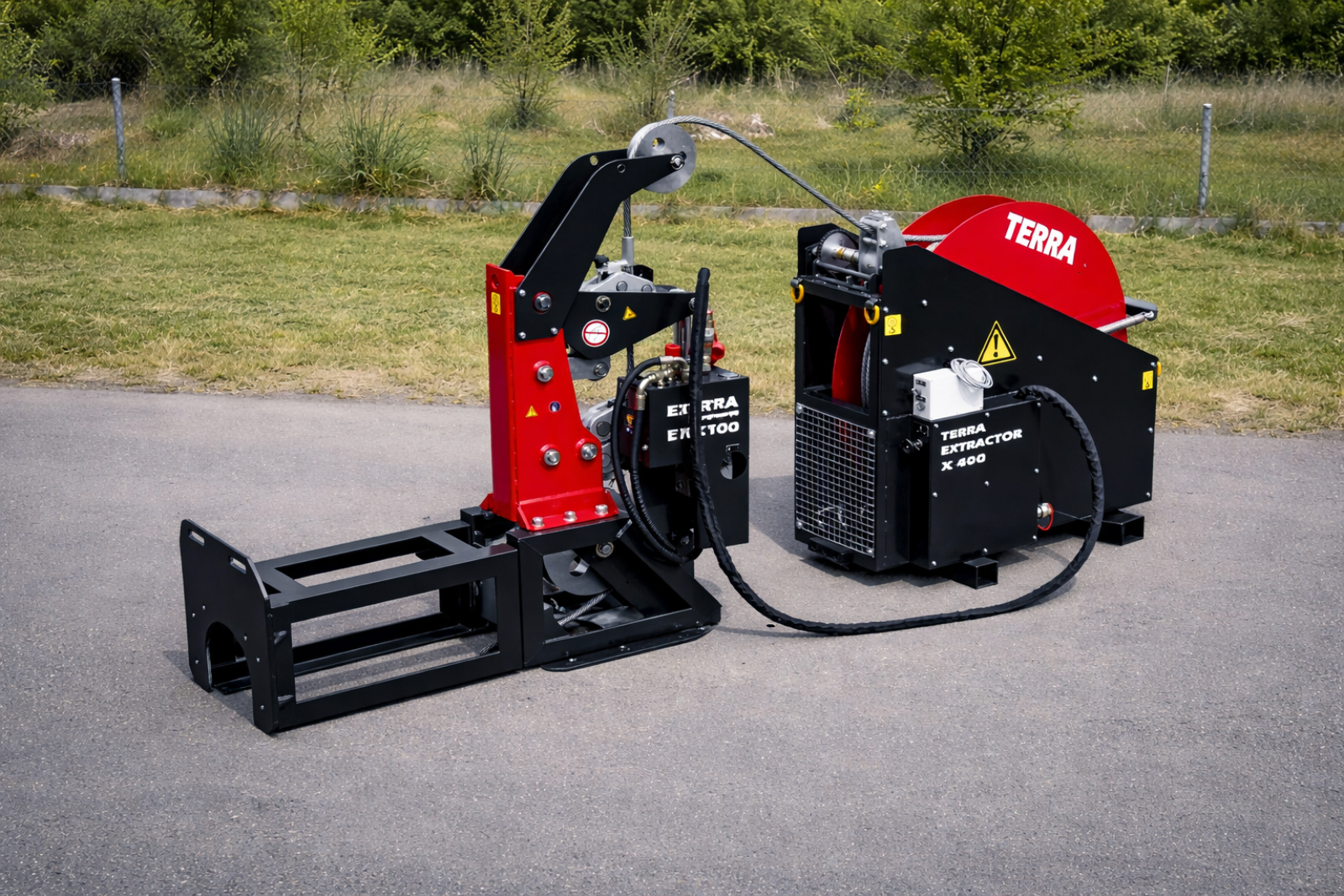

Le TERRA-EXTRACTOR X 400 est une éclateuse de canalisations extrêmement puissante et productive, conçue pour la réhabilitation des conduites anciennes et dégradées. Propulsé par un robuste moteur diesel Hatz de 57 ch, le X 400 atteint une force de traction maximale de 40 tonnes à 215 bars. Il permet de poser des conduites neuves jusqu'à ø 300 mm sur des longueurs allant jusqu'à 150 m. Équipé d'un câble de traction de ø 25 mm, le X 400 peut être utilisé pour le remplacement de conduites en fonte, acier, grès ou plastique. Sa conception modulaire et ergonomique facilite le travail sur le chantier. Il est facile à transporter et s'installe rapidement et aisément.

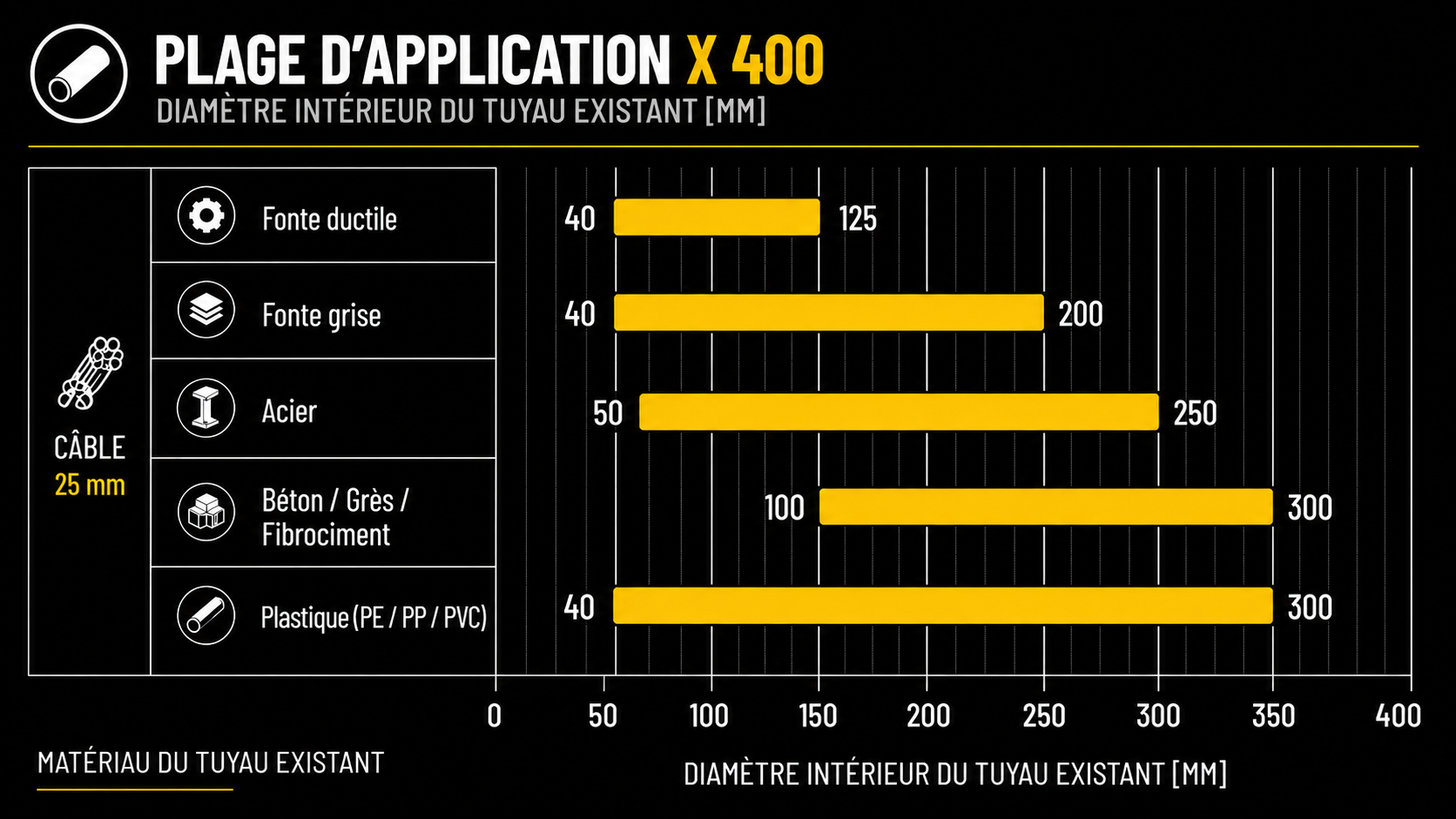

.png)
Le X 400 a été spécialement conçu pour une utilisation en tranchée. Grâce à sa conception compacte, il nécessite un encombrement minimal et est idéal pour la réhabilitation de conduites longitudinales dans des espaces restreints. Des anneaux de levage robustes permettent une mise en place sûre et fiable dans la zone de travail.

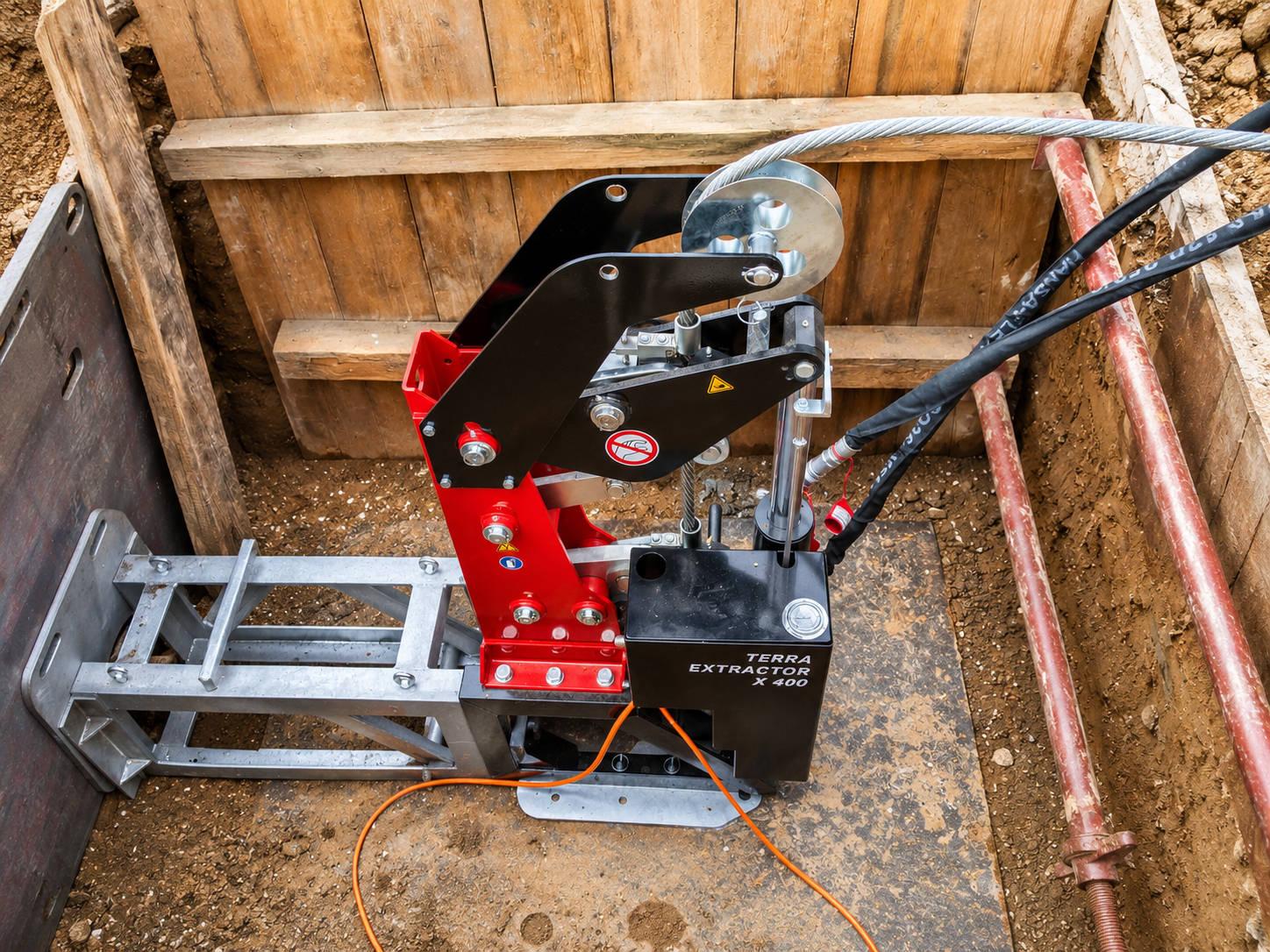

Le X 400 s'appuie solidement contre la paroi de la tranchée grâce à sa plaque frontale. Un ou deux boîtiers avant d'une longueur de 1,0 m chacun permettent d'introduire les outils d'éclatement et la nouvelle conduite directement dans la fosse – de manière efficace, précise et pratique. La plaque de blocage avant arrête l'ancienne conduite de manière fiable et garantit un déroulement fluide des opérations.
Une solution TERRA bien pensée pour une efficacité, une sécurité et une praticité maximales sur votre chantier.

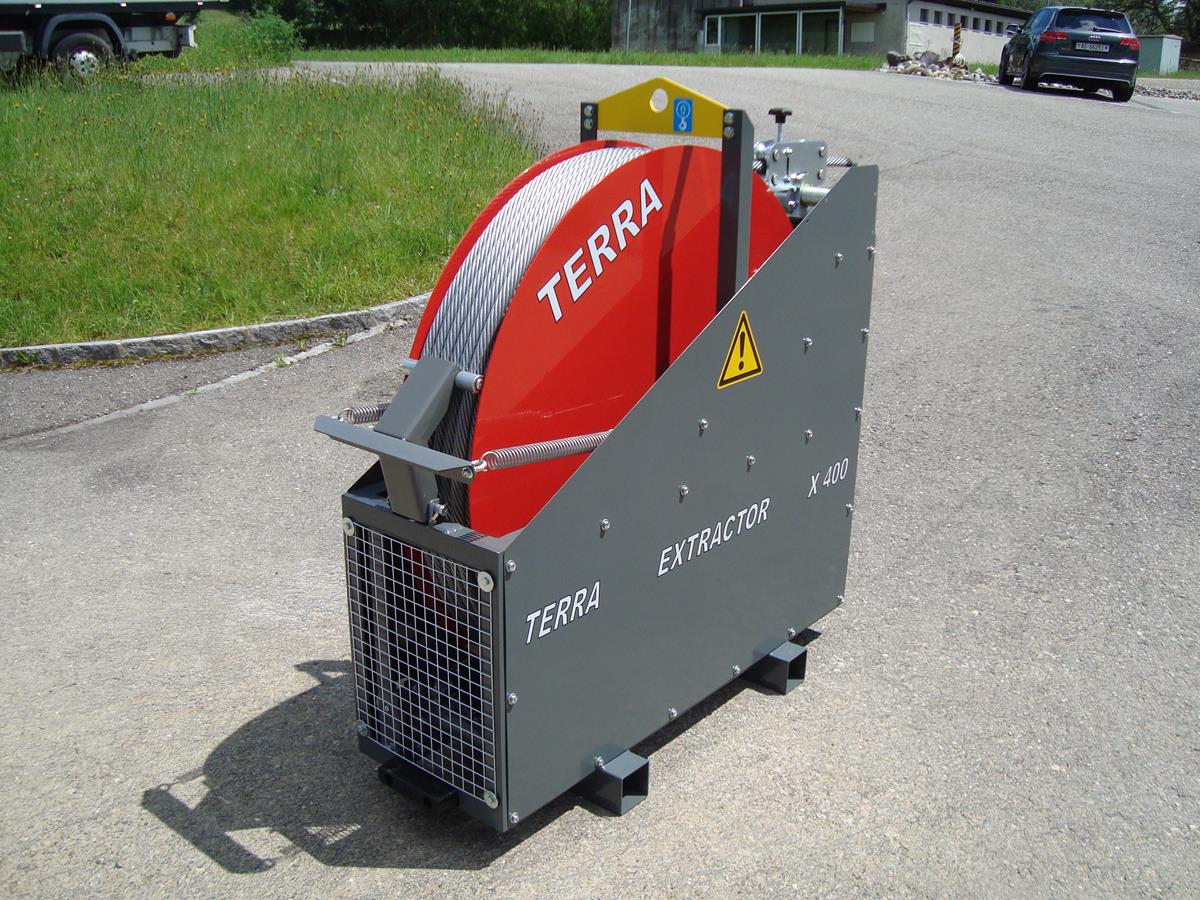

Le tambour à câble entièrement automatique prend en charge toute la manipulation du câble de traction et facilite considérablement le processus d'éclatement sur le chantier. Avec une capacité allant jusqu'à 150 m de câble spécial, il fonctionne de manière synchrone avec le X 400 pour assurer un flux de travail efficace et sécurisé.
Les couteaux statiques permettent d'éclater de manière fiable les anciennes conduites en acier, en grès ou en fonte grise. La géométrie des couteaux, centrée à l'avant, assure une transmission précise de la force et brise sans effort même les manchons dotés de couches de ciment dur.
Les couteaux à galets permettent d'éclater efficacement les anciennes conduites en plastique. Des disques dentés interchangeables permettent une adaptation rapide aux matériaux les plus divers et assurent une flexibilité maximale sur le terrain.
Les pinces des éclateurs de conduites TERRA sont de véritables composants de haute technologie, conçus pour une force de maintien maximale, même avec des câbles de traction sales ou glissants sous pleine charge.
Quatre mâchoires de serrage avec dégagement de fond de rainure breveté garantissent un contact sûr, aussi bien avec des câbles neufs qu'avec des câbles usagés ou sales. La pince principale saisit le câble de traction de manière fiable, tandis que les deux vérins hydrauliques le poussent puissamment vers le haut. Parallèlement, la contre-pince maintient le câble de traction en permanence sous tension pendant que la pince principale recule pour se repositionner.
Le résultat : une force de traction maximale, une sécurité de fonctionnement optimale et un flux de travail efficace sur le chantier.

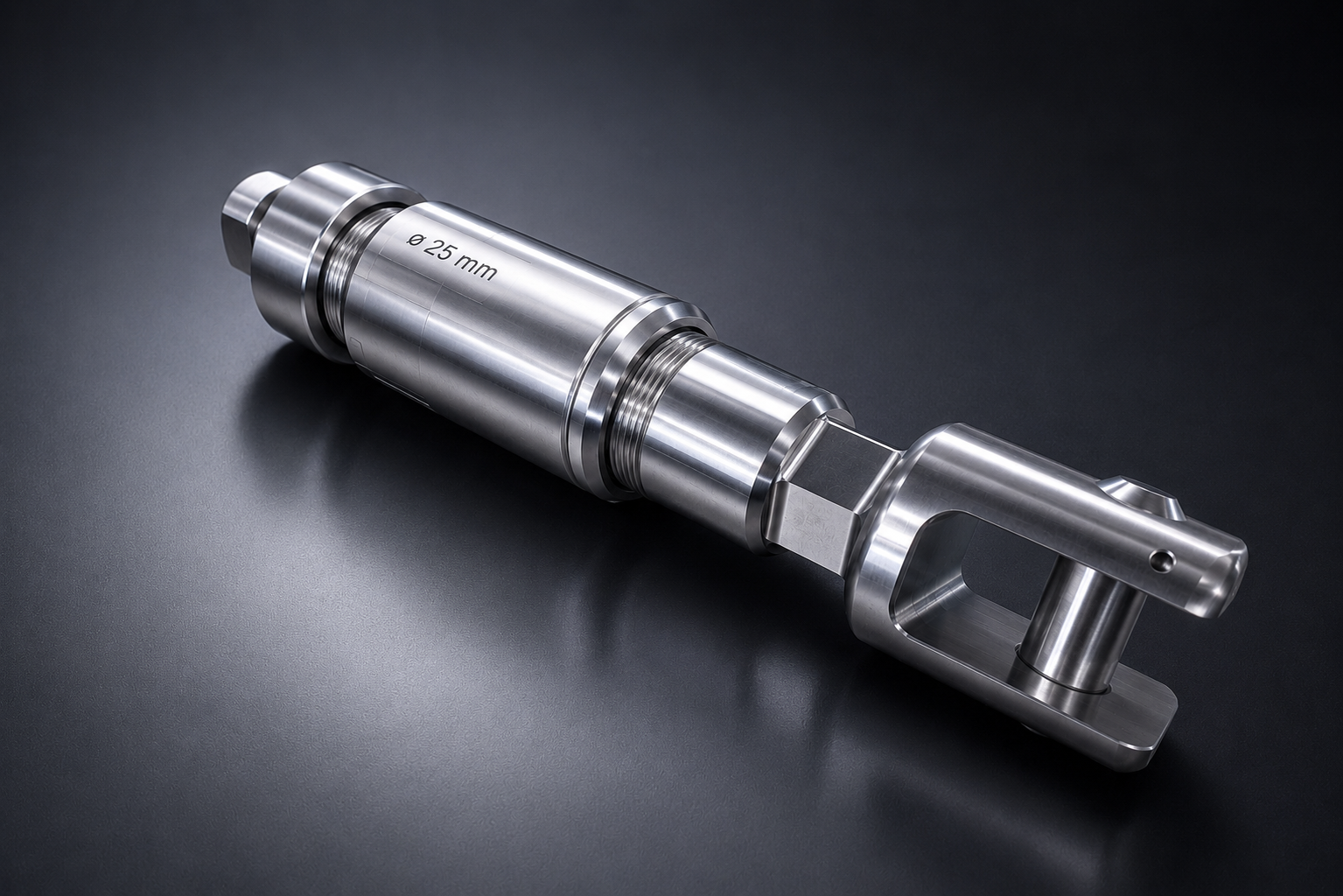

L'accouplement de câble assure une liaison fiable entre le câble de traction de ø 25 mm et l'outil d'éclatement. La fourche de traction garantit une transmission par complémentarité de forme des forces de traction élevées.
Vos avantages
Économies de coûts par rapport à la tranchée ouverte
La technique d'éclatement permet de réaliser des économies substantielles par rapport à la méthode de tranchée ouverte.
Réhabilitation de conduites en plastique
Le X 400 permet de réhabiliter facilement d'anciennes conduites en plastique sur de longues distances. Les lames dentées en PE sont parfaitement adaptées à cet usage, car les forces de coupe agissent dans le sens opposé à la traction.
Câble flexible jusqu'à 150 m de longueur

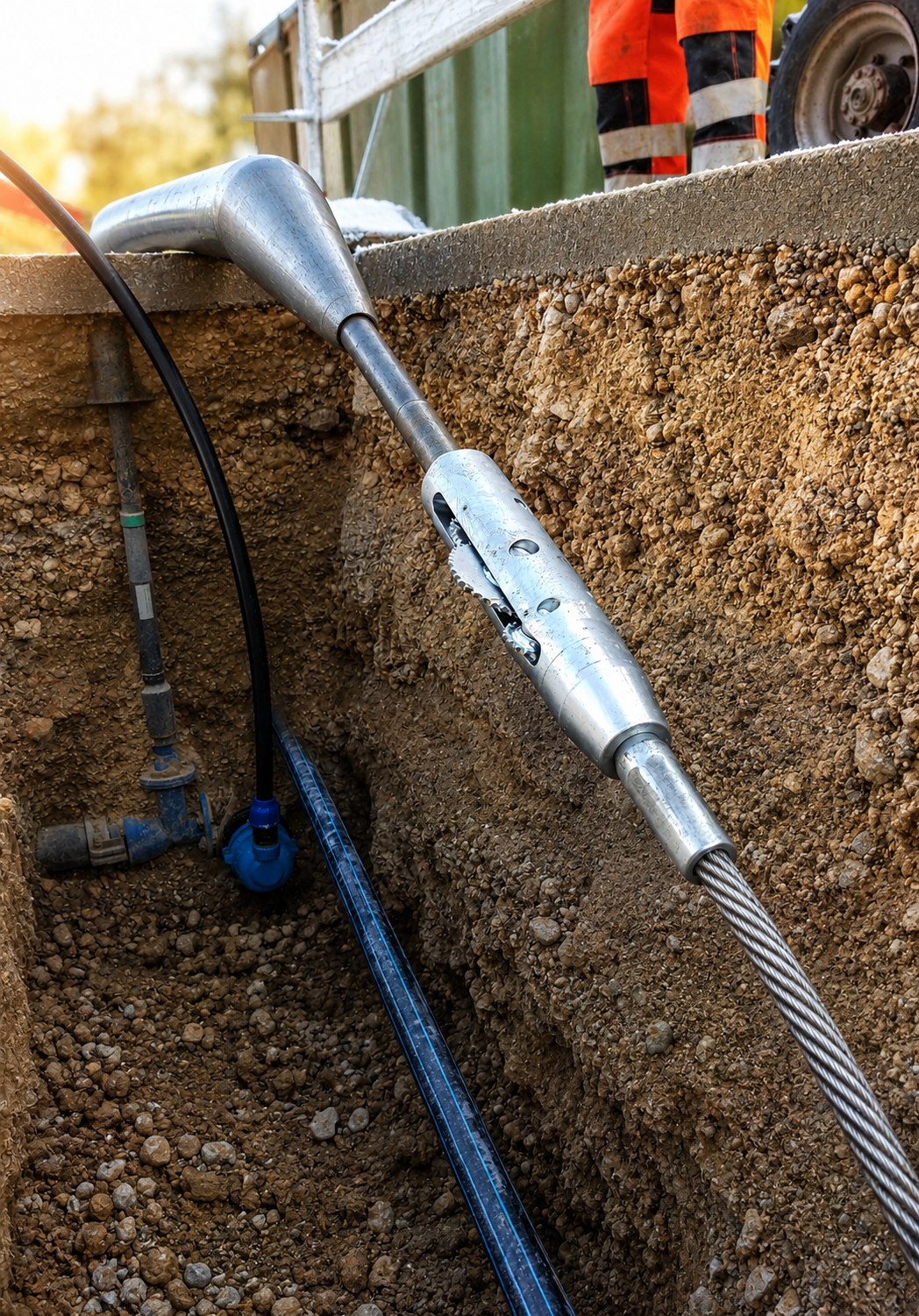

Le câble de ø25 mm est flexible et peut être inséré même dans les courbes. Il est enroulé et déroulé via un tambour à entraînement hydraulique. Des longueurs allant jusqu'à 150 m sont réalisables.
Réhabilitation de conduites en fonte ou en acier
La fonte ductile, la fonte lamellaire ou les conduites en acier peuvent également être réhabilitées avec l'outil approprié. Les outils se montent et se démontent rapidement grâce au système à fourche et goupille.
