TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
Zugkraft: 63 t
62.5 Tonnen volle Kraft

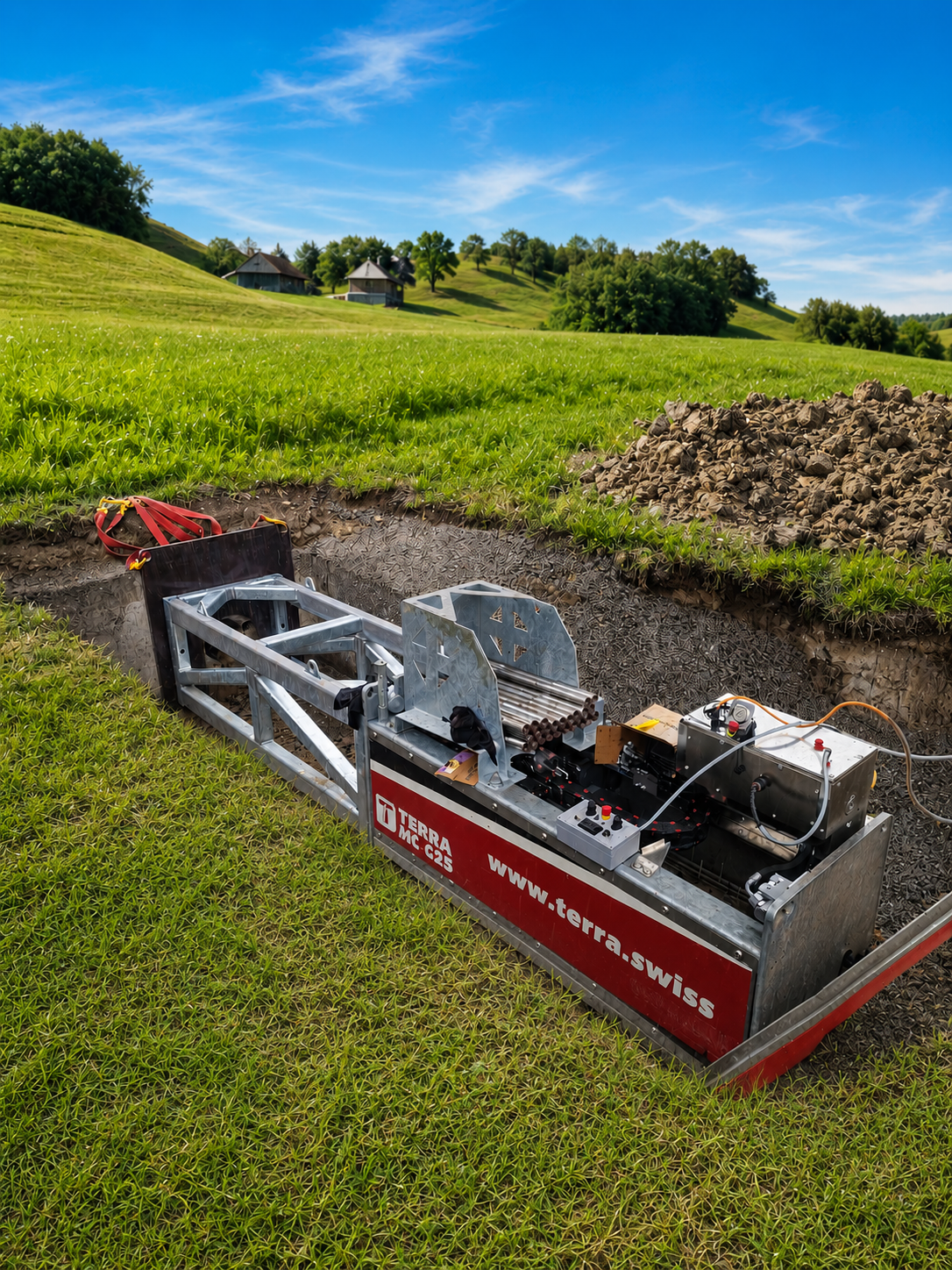

Der TERRA-HYDROCRACK HC 625 wurde für maximale Leistung und Effizienz in der grabenlosen Rohrsanierung entwickelt. Dank seiner kompakten Bauweise eignet sich der leistungsstarke Stangenberster ideal für den Einsatz in dicht bebauten Infrastrukturen und beengten Baustellenbereichen.

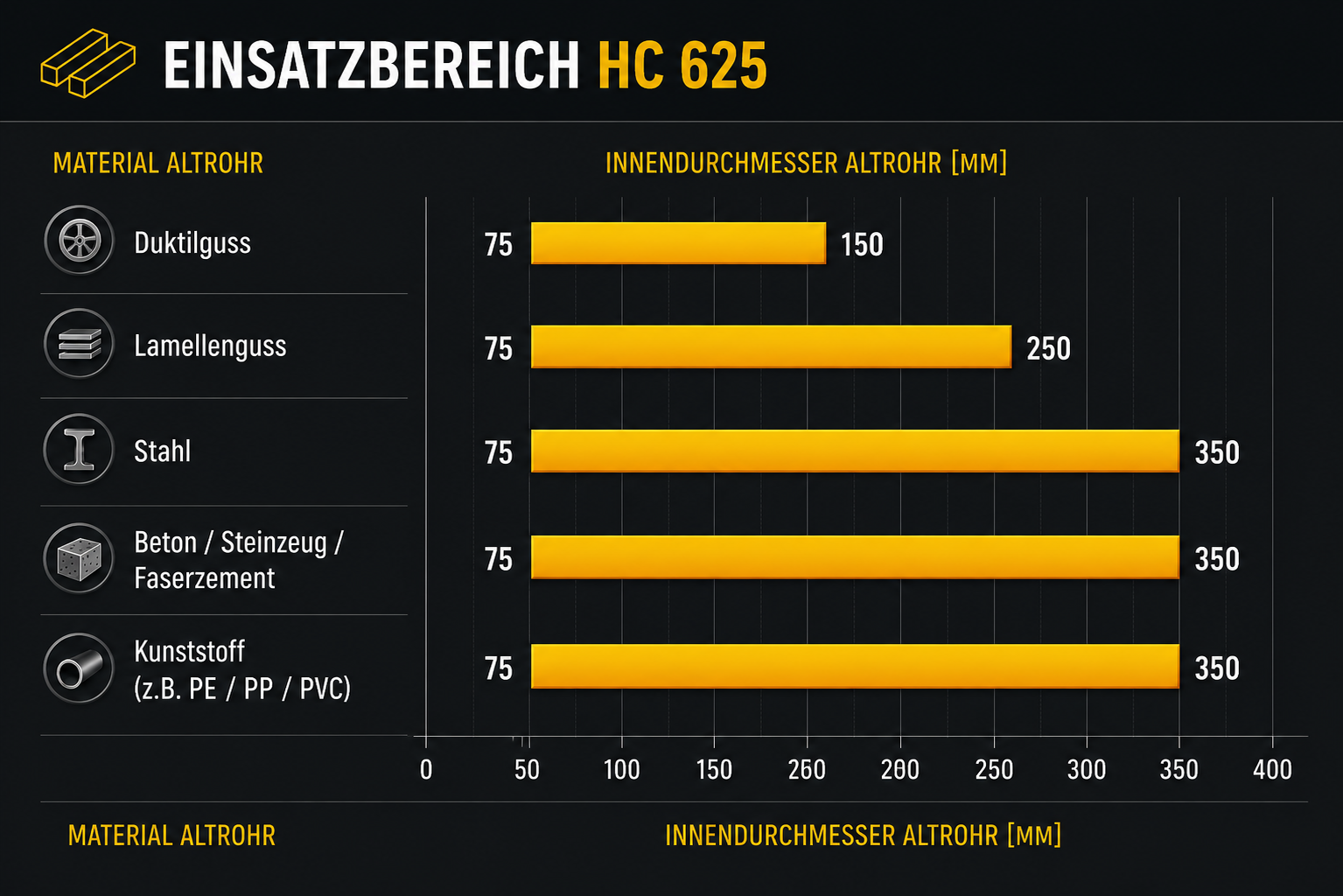

Mit einer Zugkraft von 62.5 Tonnen saniert der HC 625 Altrohre aus Duktilguss, Lamellenguss, Stahl, Steinzeug oder Kunststoff zuverlässig und wirtschaftlich. Neue Rohre bis ø 350 mm können auf Strecken von bis zu 150 m eingezogen werden. Hohe Arbeitsgeschwindigkeiten ermöglichen kurze Baustellenzeiten und maximale Produktivität. Die Maschine eignet sich ideal für die Sanierung von Abwasser- und Versorgungsleitungen bei nahezu allen Schadensbildern.
Die robuste und baustellengerechte Konstruktion verbindet hohe Leistungsfähigkeit mit einfacher Bedienung und effizientem Arbeiten. Durch die kompakte Stellfläche, schnelle Arbeitstakte und zuverlässige Technik ist der HC 625 die ideale Lösung für komplexe Rohrerneuerungsprojekte.
.png)
.png)
.png)

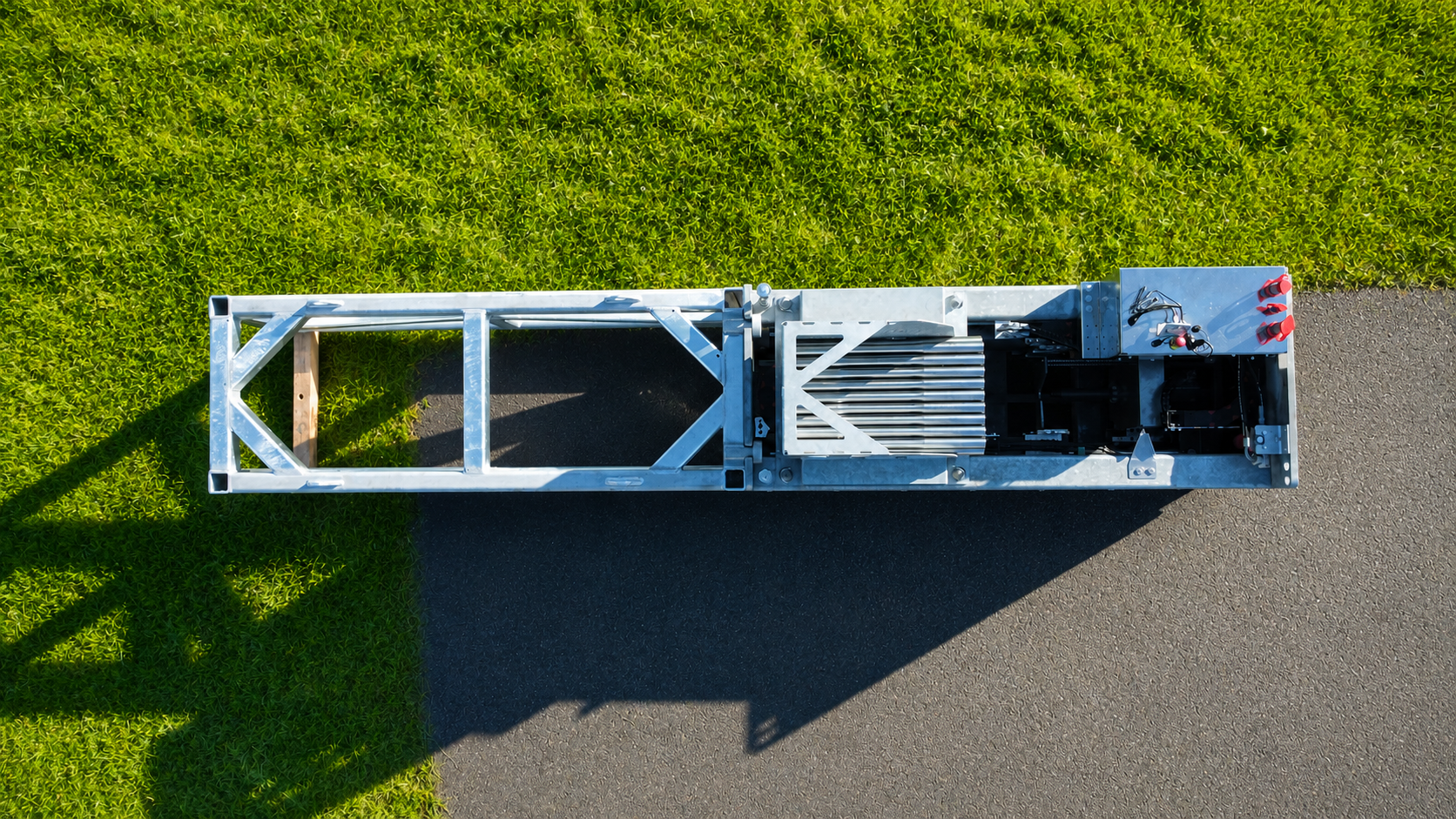

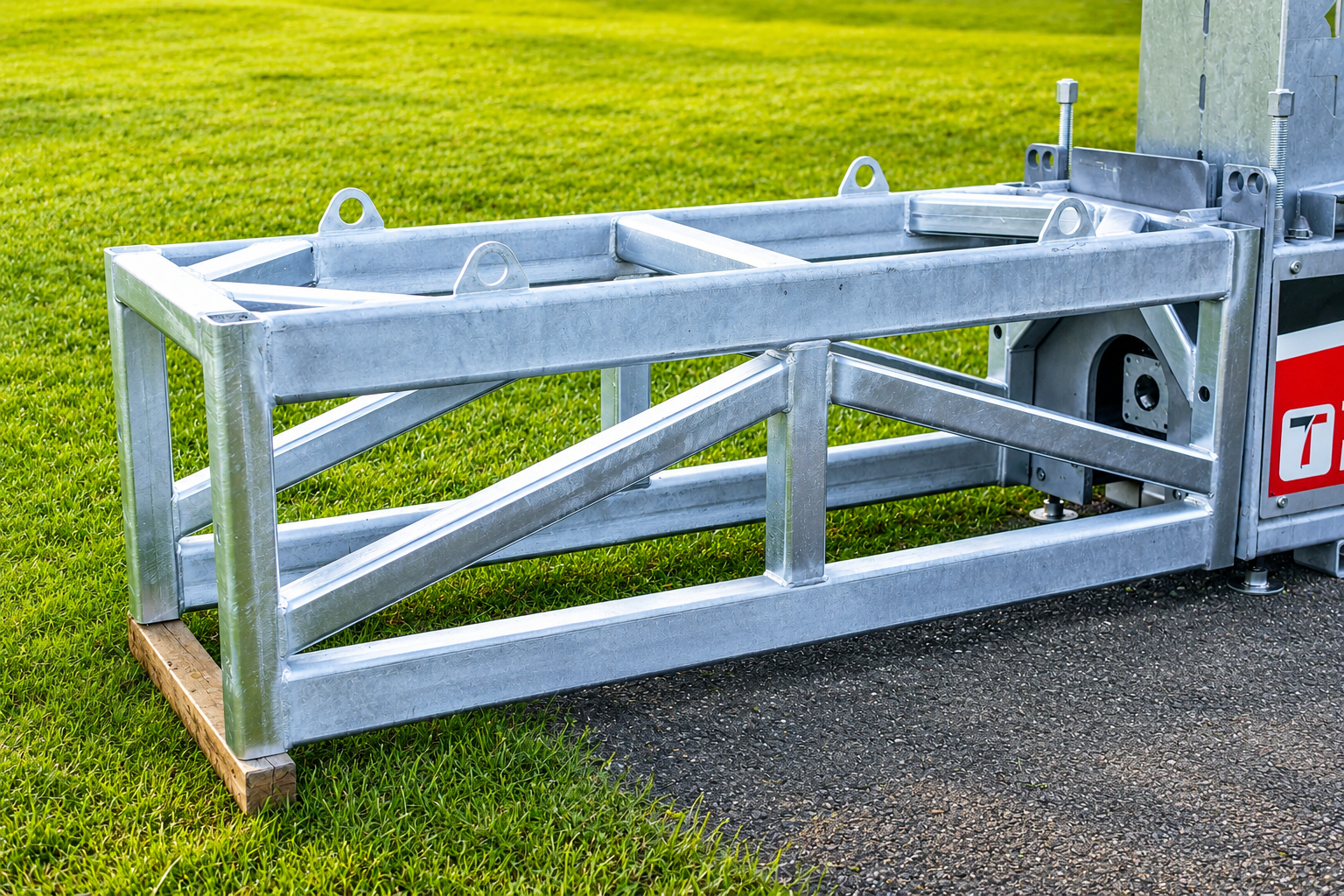

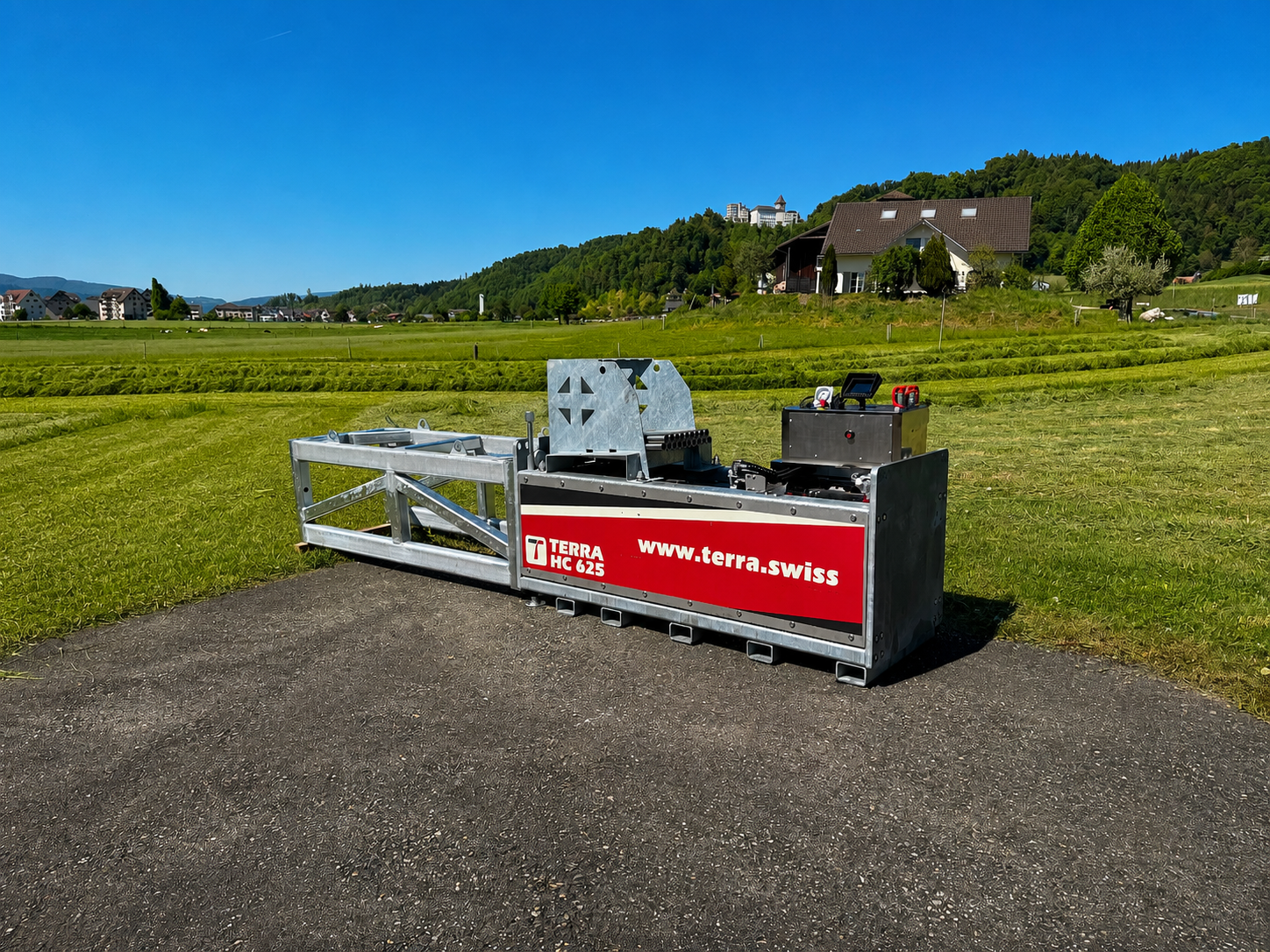

Der HC 625 besteht aus der Lafette (L=2.3 m) sowie einer Frontbox (L=2.45 m). Zusammen ergibt sich eine kompakte Bauweise von L x B x H = 4.75 x 0.9 x 1.4 m. Dank den geschraubten Berststangen werden diese nicht hinter, sondern neben der Maschine entnommen. Dies führt zu einer kürzeren Baugrube. Mit der feuerverzinkten Frontbox und der vorderen Stützplatte lassen sich die hohen Zugkräfte kontrolliert in den Untergrund ableiten, ohne dass sich die Maschine dabei verschiebt. Neue Rohre lassen sich bequem in die Frontbox einziehen.

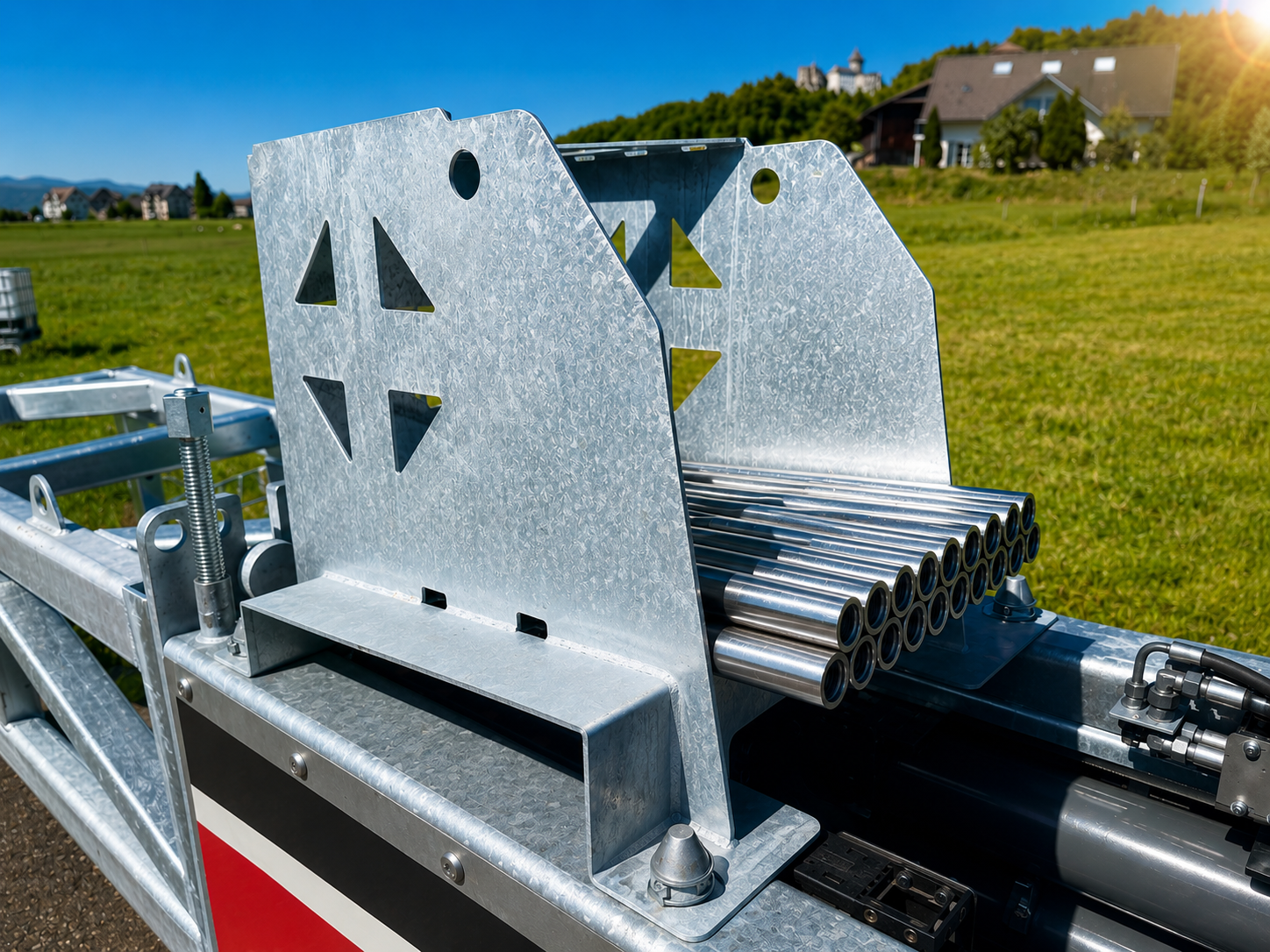

Die geschraubten Berststangen sind einfach in der Handhabung und optimal für den Stangenberster geeignet. Sie sind 0.8 m lang, haben einen Durchmesser von ø 50 mm und wiegen 11 kg. Dank eines Mindestbiegeradius von 20 m folgen sie zuverlässig dem Verlauf des Altrohres. Das Magazin kann oben auf der Maschine positioniert werden. Ein volles Magazin fasst 114 Berststangen (91m).
Der HC 625 ist mit einer automatischen Losbrechvorrichtung ausgestattet, die einen sicheren und zuverlässigen Kraftschluss zu den Berststangen gewährleistet. Rohre bis ø 250 mm (Aufweitkonus 300 mm) können direkt in die Maschine eingezogen werden, da sich die Losbrechvorrichtung bis an das hintere Maschinenende verschieben lässt.
.png)

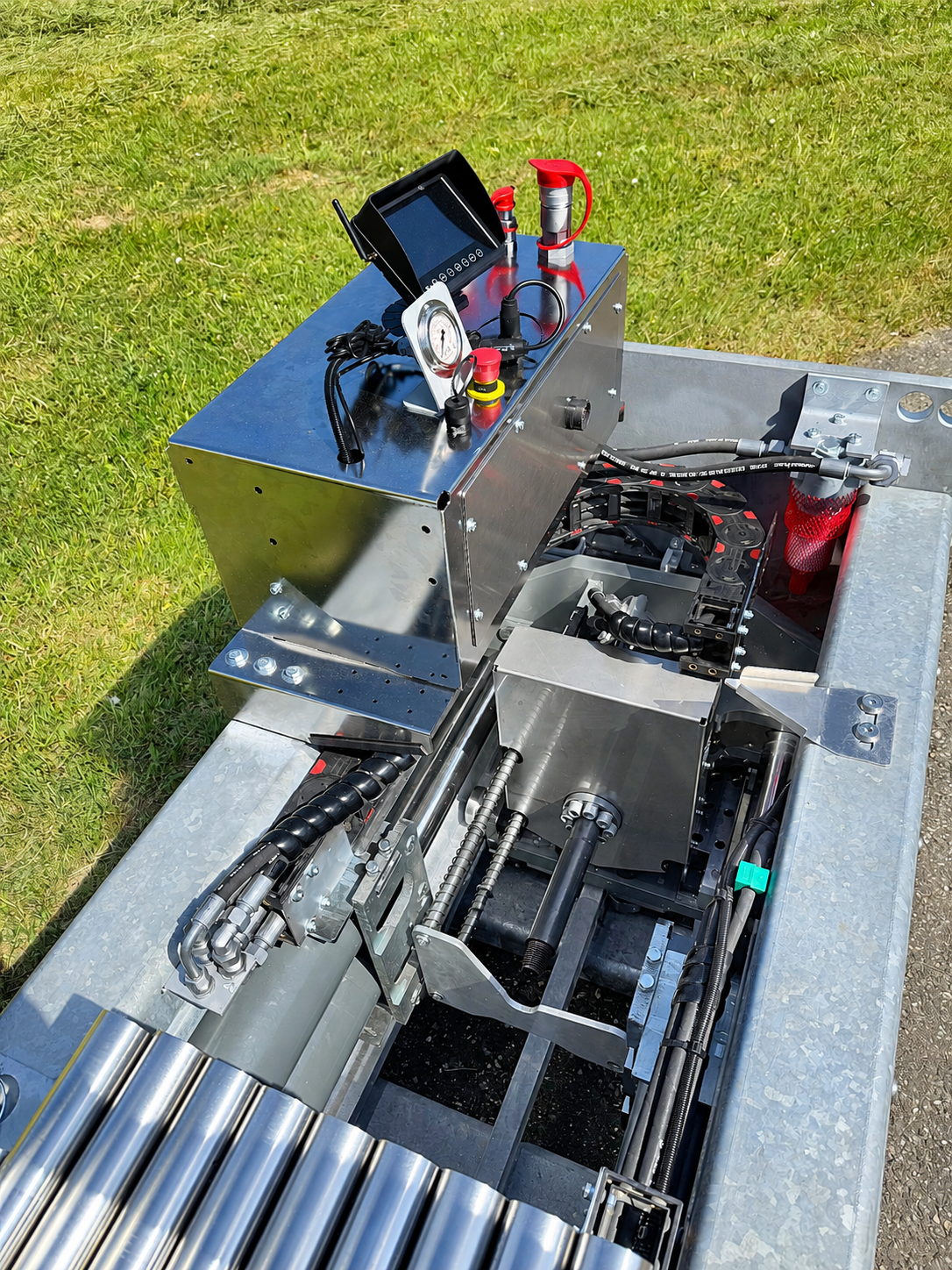

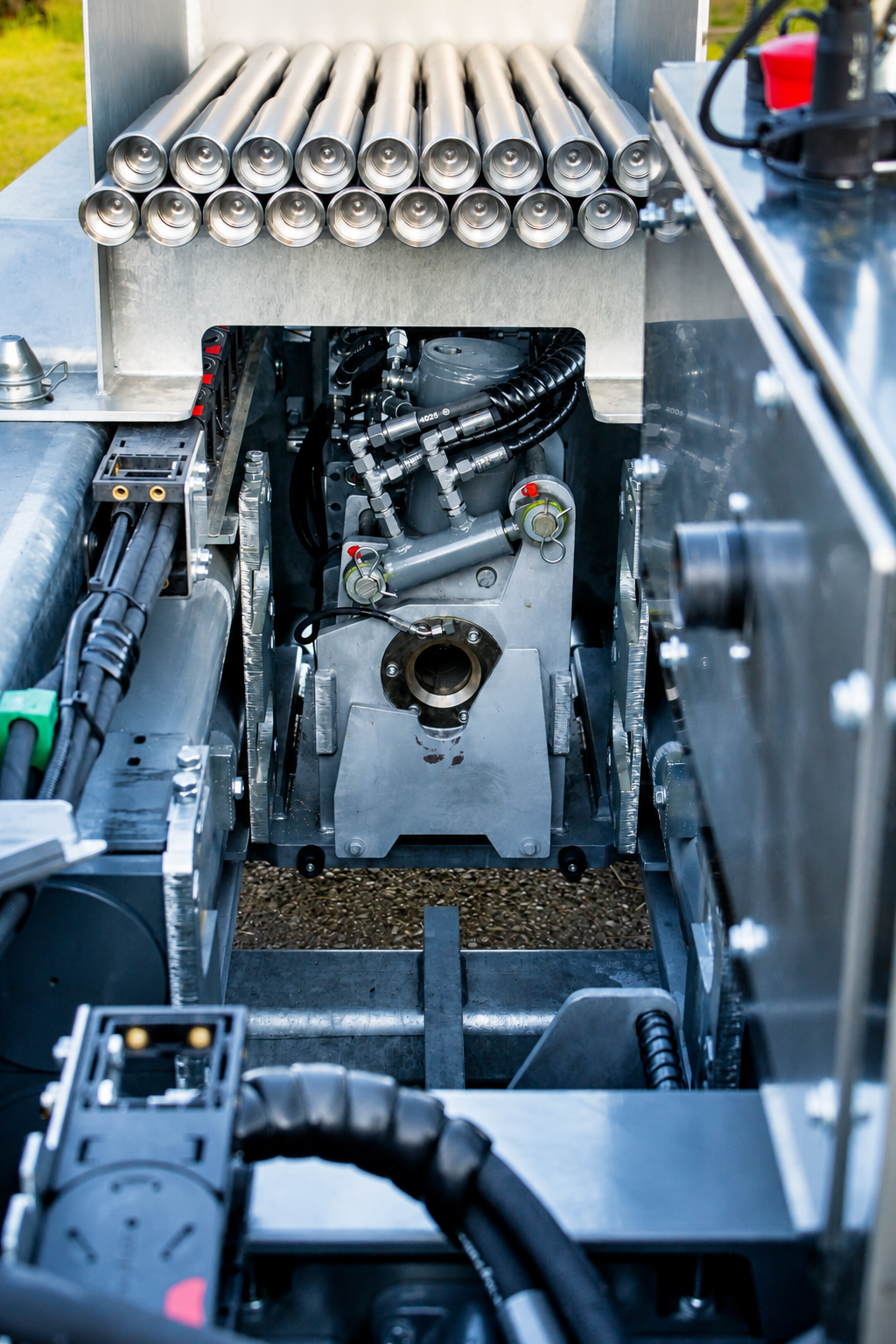

Der Antriebsschlitten des HC 625 ermöglicht eine einfache Montage der Berststangen. Das Ein- und Ausdrehen der Berststangen erfolgt hydraulisch. Sollte das Altrohr durch Verschmutzungen oder Korrosion verstopft sein, kann es mit einer Spindeldrehzahl von 100 U/min durchbohrt werden. Die Abdeckung lässt sich vollständig öffnen und ermöglicht so einen einfachen Zugang für Wartungsarbeiten.

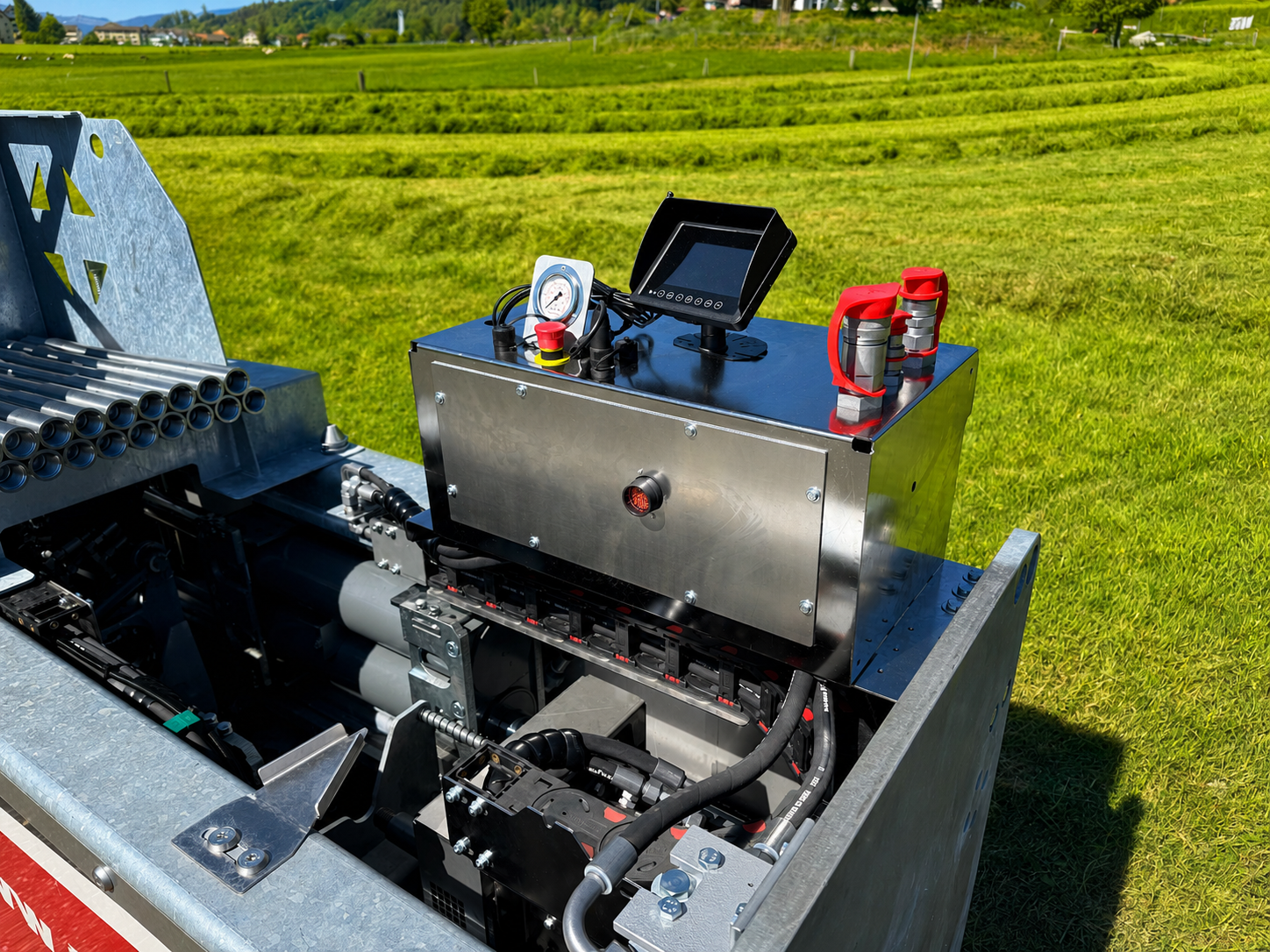

Der HC 625 wird über eine Funkfernsteuerung bedient. Der Maschinenbediener kann zwischen “Bohren” und “Bersten” wählen. Er steht dabei entweder neben der Maschine oder ausserhalb der Grube. Die Zug- und Schubgeschwindigkeit, der Druck während des Berstvorgangs sowie die Richtung der Zylinder können individuell eingestellt werden. Auch die Klemmvorrichtung wird über die Funkfernsteuerung bedient.
Der HC 625 kann auch als Bohrgerät eingesetzt werden. Dies ist nur mit geschraubten Stangen möglich. Der Antriebsschlitten erreicht dabei Drehzahlen von bis zu 100 U/min. Verkrustete oder verkalkte Rohre können durchbohrt werden. Auch Schachtwände lassen sich mit einem Räumer aufbohren.

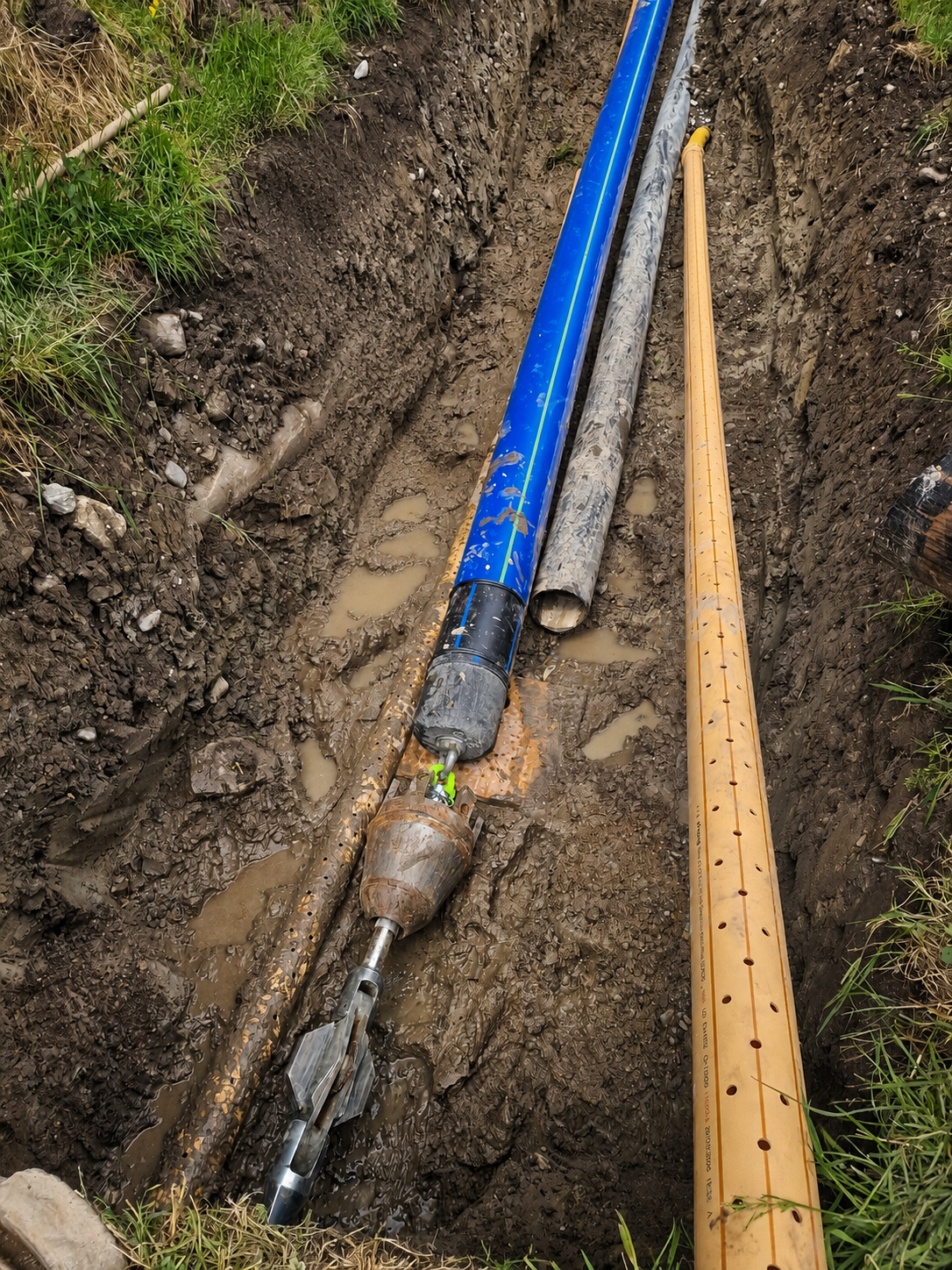

Der HC 625 saniert zuverlässig alte Kunststoff-, Guss- und Stahlrohre. Mit dem passenden Werkzeug passt sich das System flexibel an unterschiedliche Rohrmaterialien und Sanierungsanforderungen an. TERRA bietet sämtliche Werkzeuge für sämtliche Materialien und Durchmesser.
Ihre Vorteile
Geschraubte Berststangen
Mit den geschraubten Berststangen lassen sich auch verkrustete Rohre durchbohren. Sie sind schnell wechselbar und leicht in der Handhabung.
Sanierung von Kunststoffrohren
Mit dem X 400 können alte Kunststoffrohre über lange Distanzen problemlos saniert werden. Die PE-Zahnscheibenmesser sind dafür ideal geeignet, da die Schnittkräfte entgegen der Ziehrichtung wirken.
Bedienung über Funkfernsteuerung
Der HC 625 lässt sich über die Funkfernsteuerung einfach und komfortabel bedienen. Der Maschinenbediener kann zwischen dem Modus "Bohren" und "Bersten" wählen.
Sanierung von Guss- oder Stahlrohren
Auch duktiler Guss, Lamellenguss oder Stahlrohre lassen sich mit dem richtigen Werkzeug sanieren. Die Werkzeuge lassen sich über das Gabel- Bolzen-System schnell montieren und demontieren.
Technische Daten
Technische Änderungen kurzfristig ohne Vorankündigung vorbehalten.
