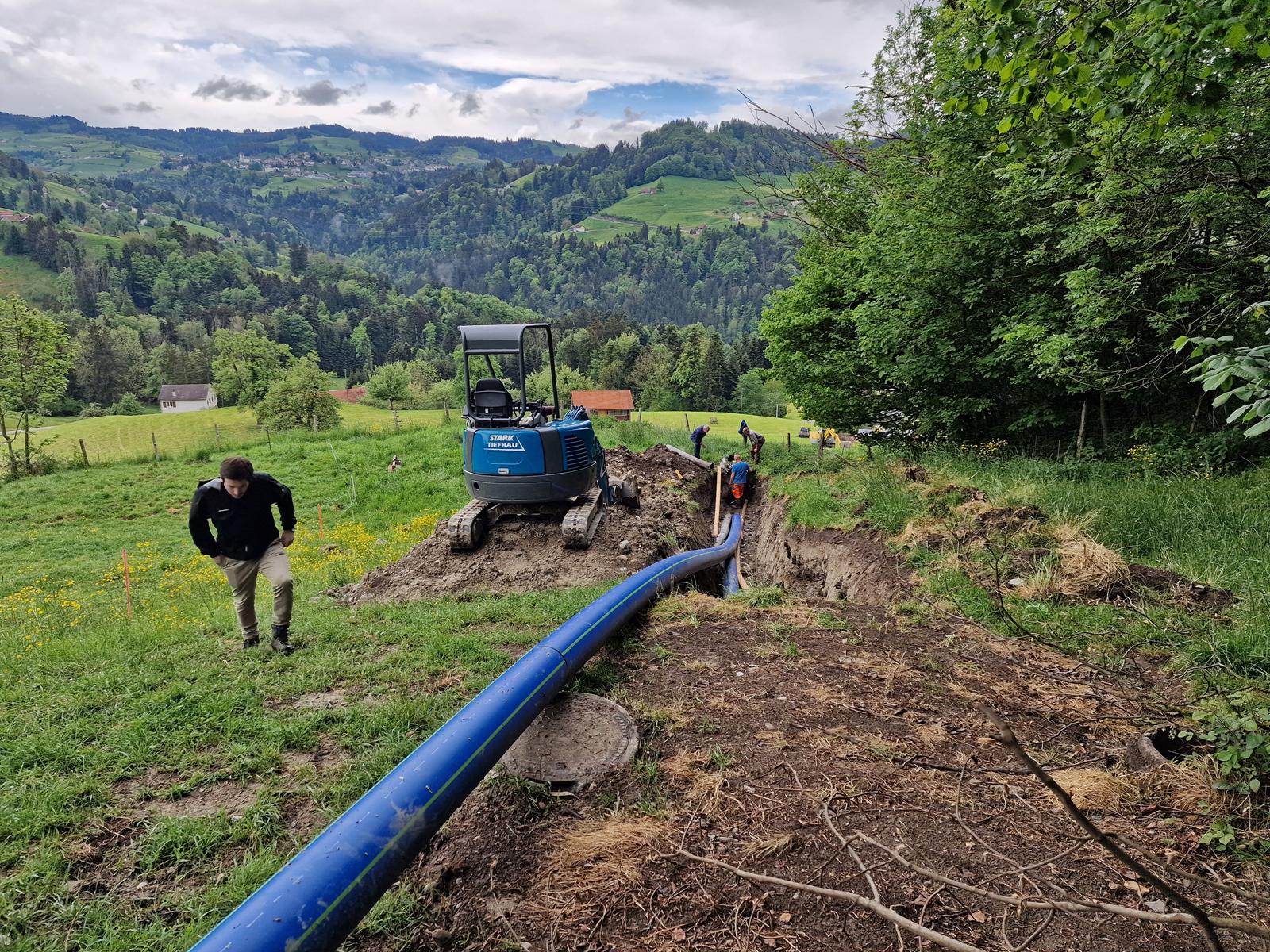

Sanierung eines HDPE-Rohrs 200 mm bei St. Gallen mit dem TERRA-HYDROCRACK HC 625
Rund 100 Meter Leitung grabenlos erneuert

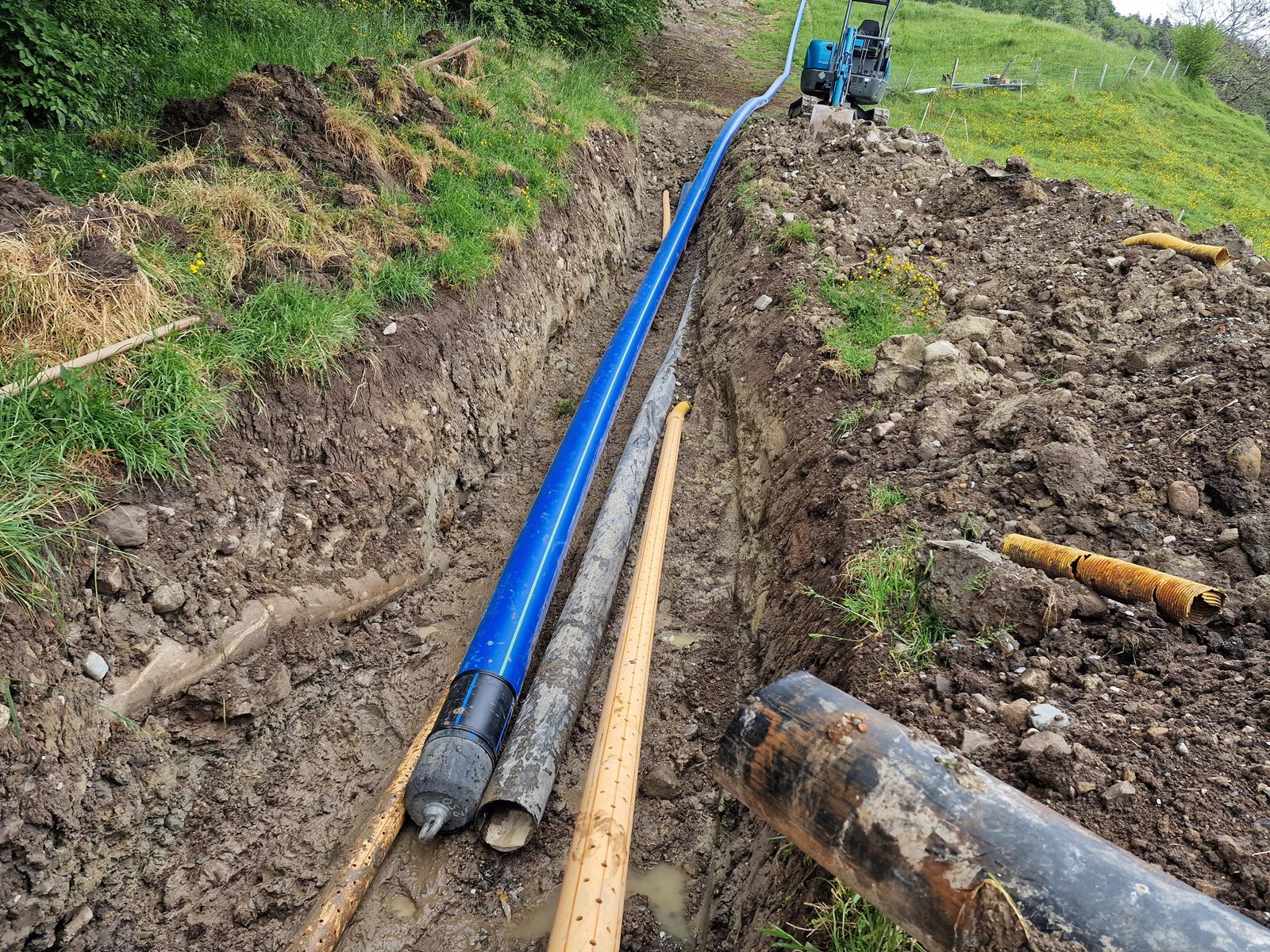

Ausserhalb von St. Gallen kam der TERRA-HYDROCRACK HC 625 bei der grabenlosen Erneuerung einer bestehenden Leitung zum Einsatz. Auf einer rund 100 m langen Strecke wurde das vorhandene Altrohr geborsten und gleichzeitig ein neues HDPE-Rohr mit einem Durchmesser von 200 mm eingezogen. Die Baustelle befand sich auf einer Wiese. Anstatt die bestehende Leitung über die gesamte Strecke freizulegen und einen rund 100 m langen Graben auszuheben, konnte die vorhandene Leitungstrasse für die Neuverlegung genutzt werden. Lediglich im Bereich der Maschine sowie am gegenüberliegenden Ende der Strecke waren entsprechende Baugruben erforderlich.

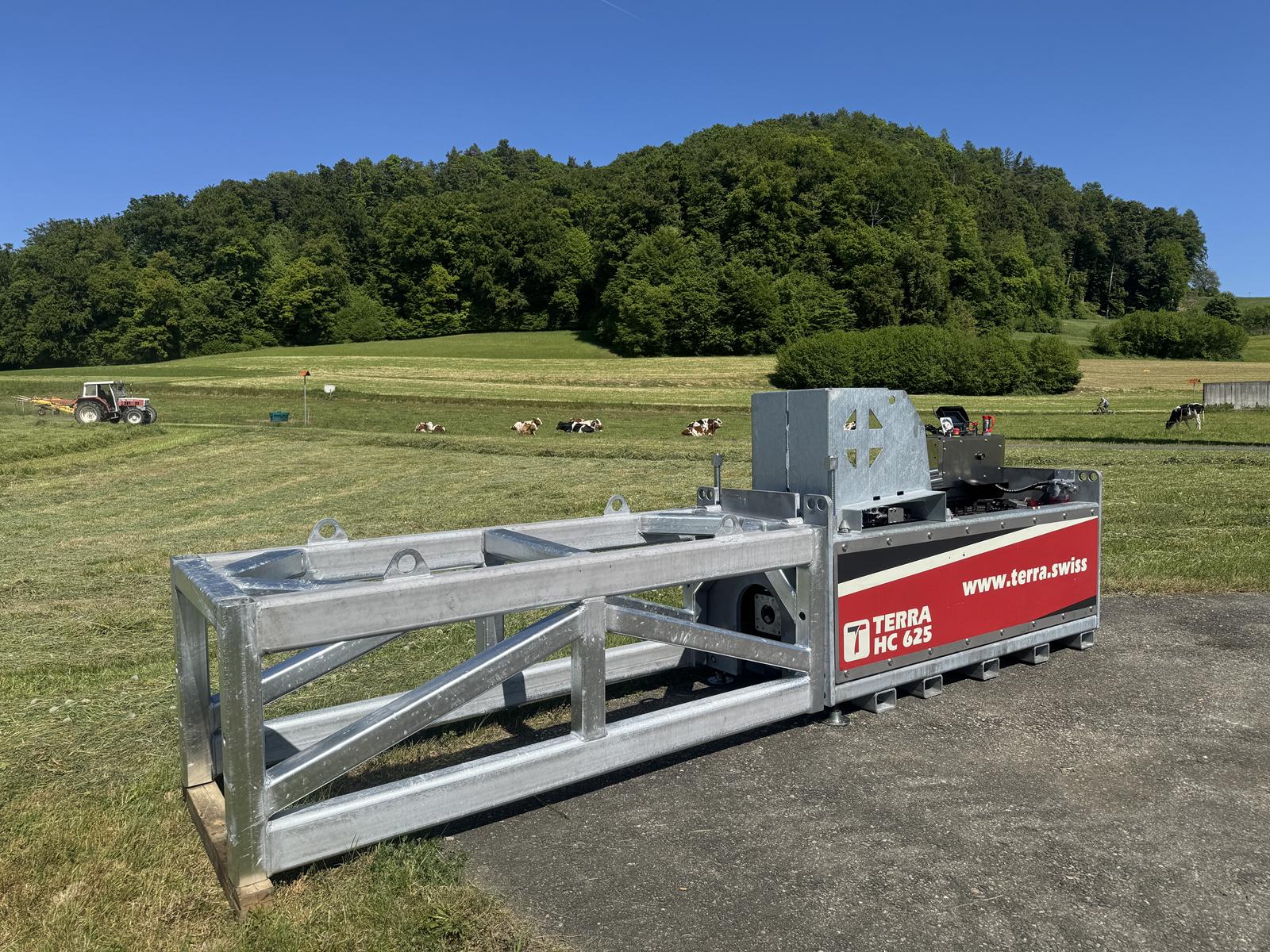

TERRA-HYDROCRACK HC 625 – 62,5 Tonnen Zugkraft
Für die Rohrerneuerung kam der TERRA-HYDROCRACK HC 625 zum Einsatz. Der leistungsstarke Stangenberster wurde speziell für anspruchsvolle Aufgaben in der grabenlosen Rohrsanierung entwickelt und verbindet eine hohe Zugleistung mit kompakten Abmessungen. Mit einer maximalen Zugkraft von 62,5 Tonnen können bestehende Leitungen aus Duktilguss, Lamellenguss, Stahl, Steinzeug oder Kunststoff geborsten und durch neue Rohre ersetzt werden. Je nach Anwendung sind neue Rohrdurchmesser bis 350 mm und Sanierungslängen von bis zu 150 m möglich. Mit einer Sanierungsstrecke von rund 100 m bot die Baustelle bei St. Gallen ideale Bedingungen, um die Leistungsfähigkeit des HC 625 in der Praxis unter Beweis zu stellen.
Bersten und Rohreinzug in einem Arbeitsgang

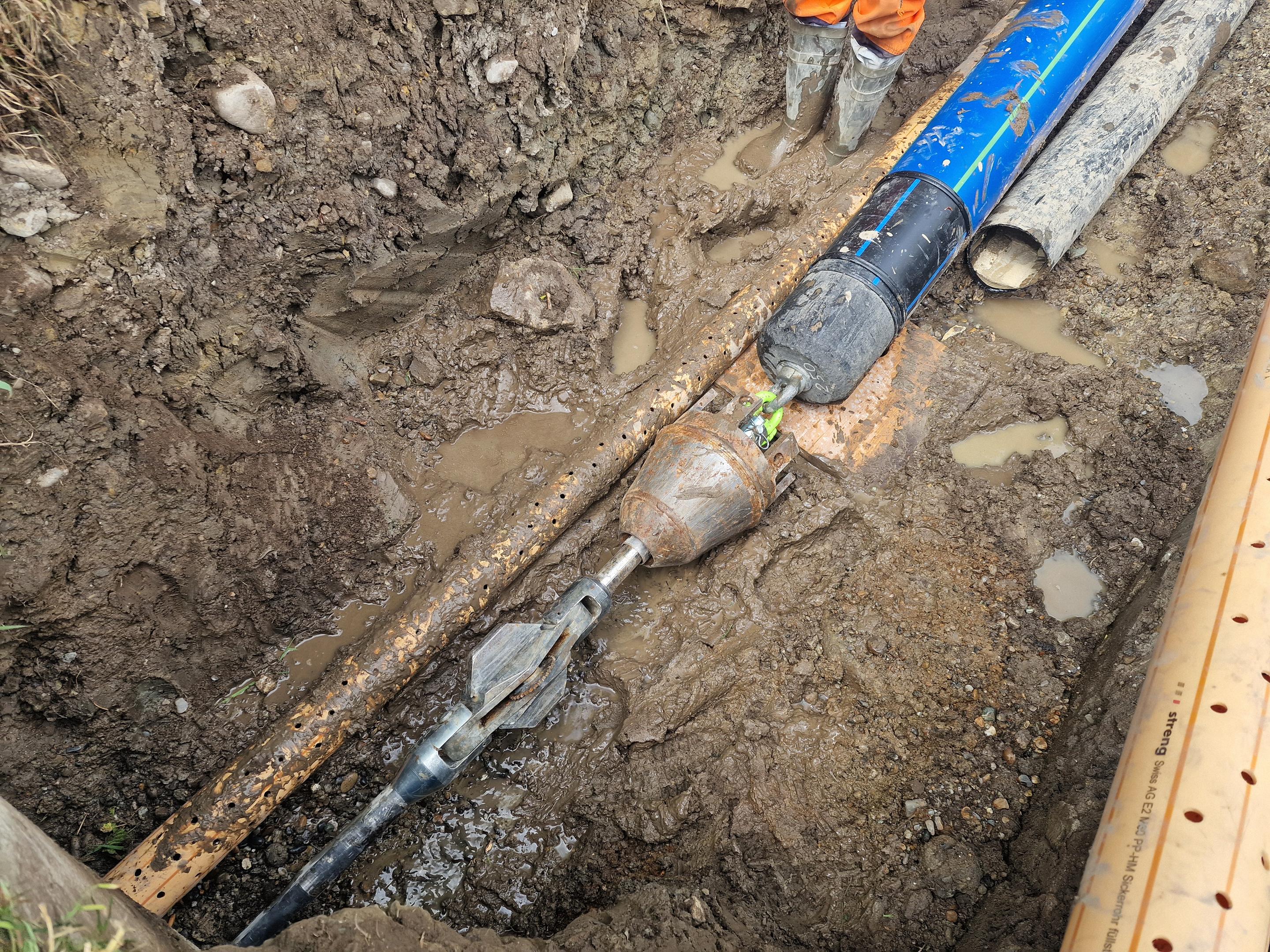

Zu Beginn des Berstvorgangs wurden die geschraubten Berststangen durch die bestehende Leitung bis zur gegenüberliegenden Baugrube vorgeschoben. Dort wurden das Berstwerkzeug und das neue HDPE-Rohr mit dem Gestänge verbunden. Anschliessend zog der HC 625 die Berststangen zurück. Dabei brach das Berstwerkzeug die bestehende Leitung kontrolliert auf und verdrängte die Rohrfragmente in den umliegenden Boden. Direkt hinter dem Berstwerkzeug wurde gleichzeitig das neue 200-mm-HDPE-Rohr in die bestehende Leitungstrasse eingezogen. Auf diese Weise konnten die rund 100 m Rohrleitung in einem grabenlosen Verfahren erneuert werden. Umfangreiche Erdarbeiten entlang der gesamten Trasse waren nicht erforderlich.
Kompakter Aufbau für einen effizienten Baustellenbetrieb

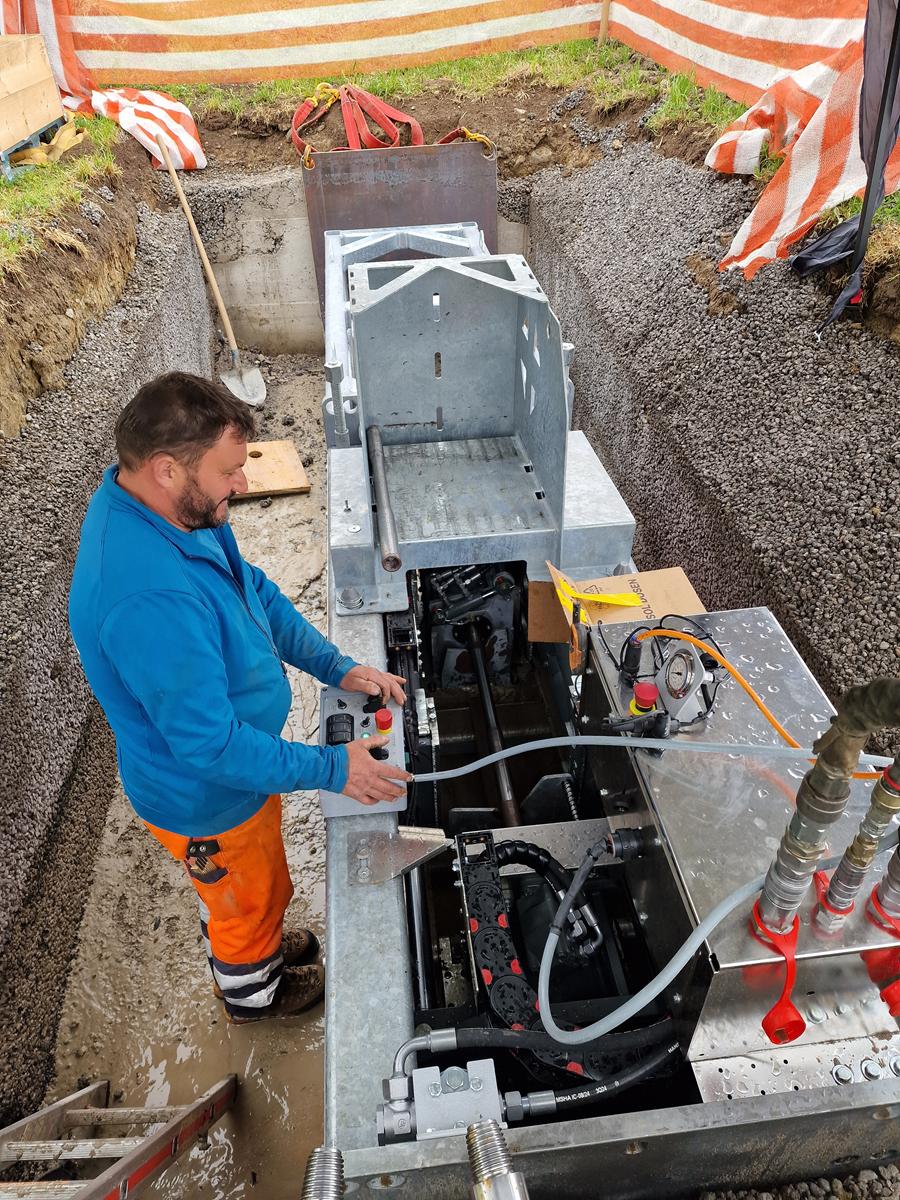

Der HC 625 besteht aus einer 2,30 m langen Lafette und einer 2,45 m langen Frontbox. Zusammen ergeben sich kompakte Abmessungen von lediglich 4,75 × 0,90 × 1,40 m. Eine Besonderheit ist die Handhabung der geschraubten Berststangen. Beim Rückzug werden diese nicht hinter, sondern seitlich neben der Maschine entnommen. Dadurch kann die benötigte Baugrube vergleichsweise kurz gehalten werden. Die feuerverzinkte Frontbox und die vordere Stützplatte sorgen dafür, dass die hohen Zugkräfte während des Berstvorgangs kontrolliert in den Untergrund abgeleitet werden. Gleichzeitig ermöglicht die Konstruktion einen komfortablen Einzug des neuen Rohres durch die Frontbox.
100 Meter mit geschraubten Berststangen
Die geschraubten Berststangen des HC 625 sind 0,80 m lang, haben einen Durchmesser von 50 mm und wiegen jeweils rund 11 kg. Mit einem Mindestbiegeradius von 20 m können sie dem Verlauf der bestehenden Leitung zuverlässig folgen. Für einen schnellen Arbeitsablauf kann das Stangenmagazin direkt auf der Maschine positioniert werden. Ein vollständig bestücktes Magazin fasst 114 Berststangen beziehungsweise rund 91 m Gestängelänge. Weitere Stangen können bei längeren Sanierungsstrecken entsprechend ergänzt werden. Gerade bei einer Strecke von rund 100 m trägt die einfache Handhabung des Gestänges zu einem effizienten und kontinuierlichen Arbeitsablauf bei.
Rohrsanierung mit minimalen Eingriffen
Die Baustelle bei St. Gallen zeigt die Vorteile des statischen Berstverfahrens auch abseits dicht bebauter Gebiete. Statt die Wiese entlang der gesamten Leitungstrasse für einen offenen Graben aufzubrechen, beschränkten sich die Erdarbeiten auf wenige Bereiche. Mit dem TERRA-HYDROCRACK HC 625 konnte die rund 100 m lange Bestandsleitung geborsten und gleichzeitig durch ein neues HDPE-Rohr mit 200 mm Durchmesser ersetzt werden. Hohe Zugkraft, kompakte Abmessungen und eine einfache Handhabung der Berststangen machen den HC 625 damit zu einer leistungsfähigen Lösung für die wirtschaftliche und grabenlose Erneuerung bestehender Rohrleitungen.
