Zugkraft: 20 t
Die ideale Maschine für den Hausanschluss

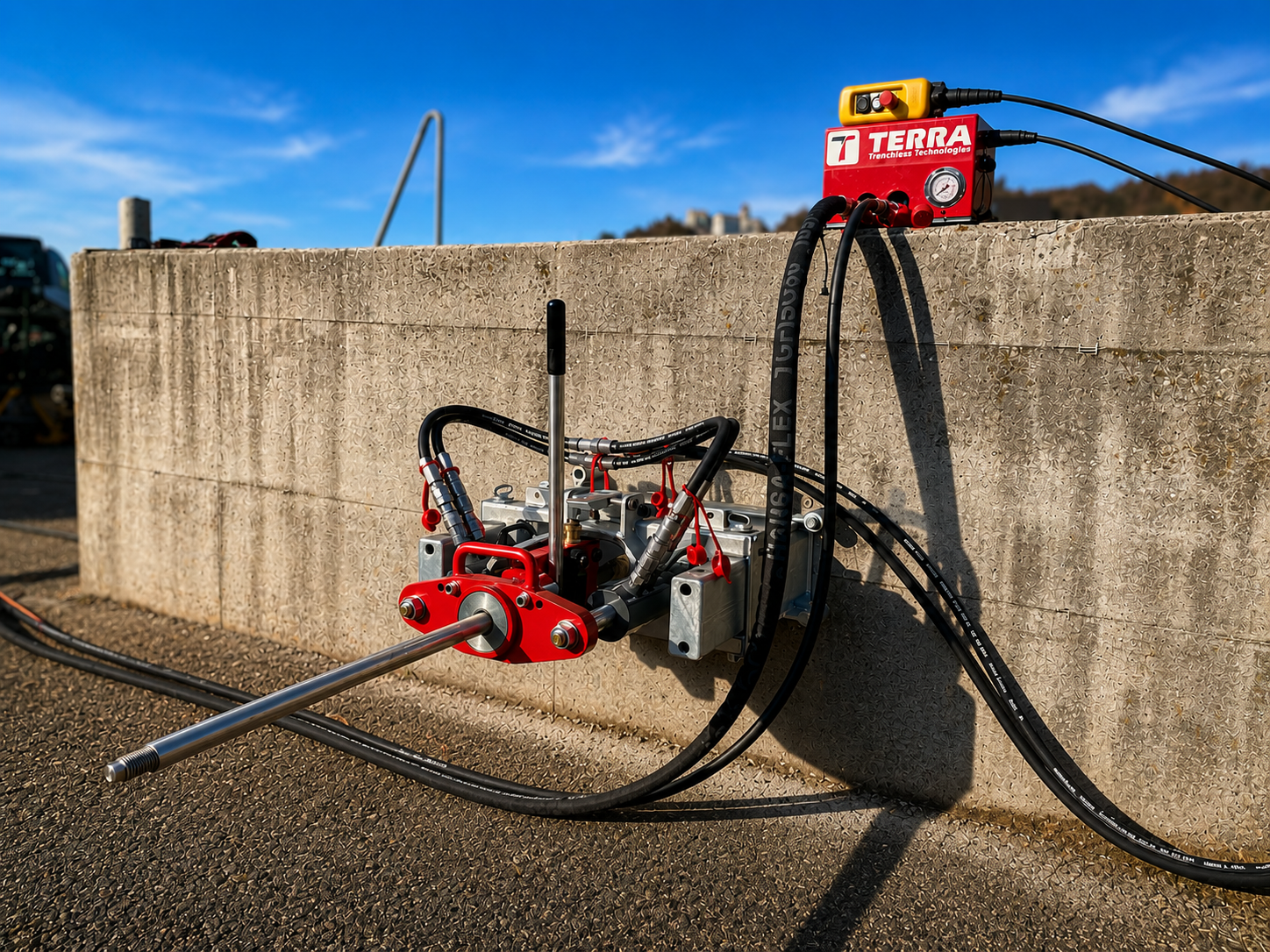

Als typische Einsteigermaschine im grabenlosen Leitungsbau lässt sich die Richtpressanlage TERRA-JACK 200 bereits nach einer kurzen Einlernzeit vielseitig und erfolgreich für gesteuerte Pressungen einsetzen. Sie verfügt über eine Presskraft von 140 kN (14 t) und eine Zugkraft von 200 kN (20 t). Seine typische Anwendung findet der TERRA-JACK 200 in den Bereichen Hausanschlüsse, Strassen- oder Gartenunterquerungen, wobei Presslängen von 30 m und mehr möglich sind. Mithilfe eines hinter der Pressspitze positionierten, ortbaren Senders erfolgt die gesteuerte Pilotpressung, wobei der minimale Radius der Pressstangen 25 m beträgt. Der Presskanal wird anschliessend bis zu einem maximalen Durchmesser von 220 mm aufgeweitet und das neue Kunststoffrohr eingezogen. Angetrieben wird die Maschine über eine Hydraulikstation oder einen Minibagger.

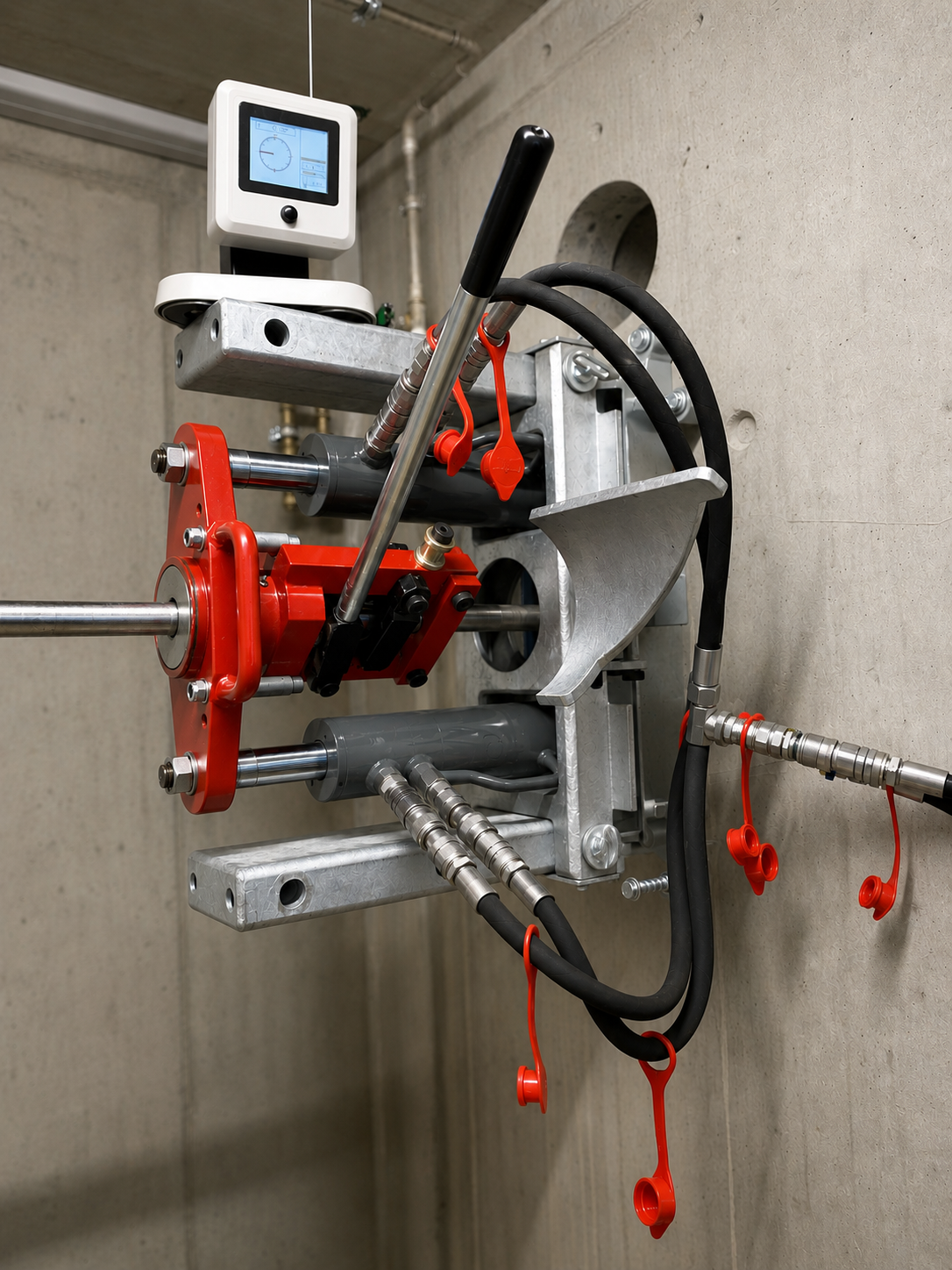

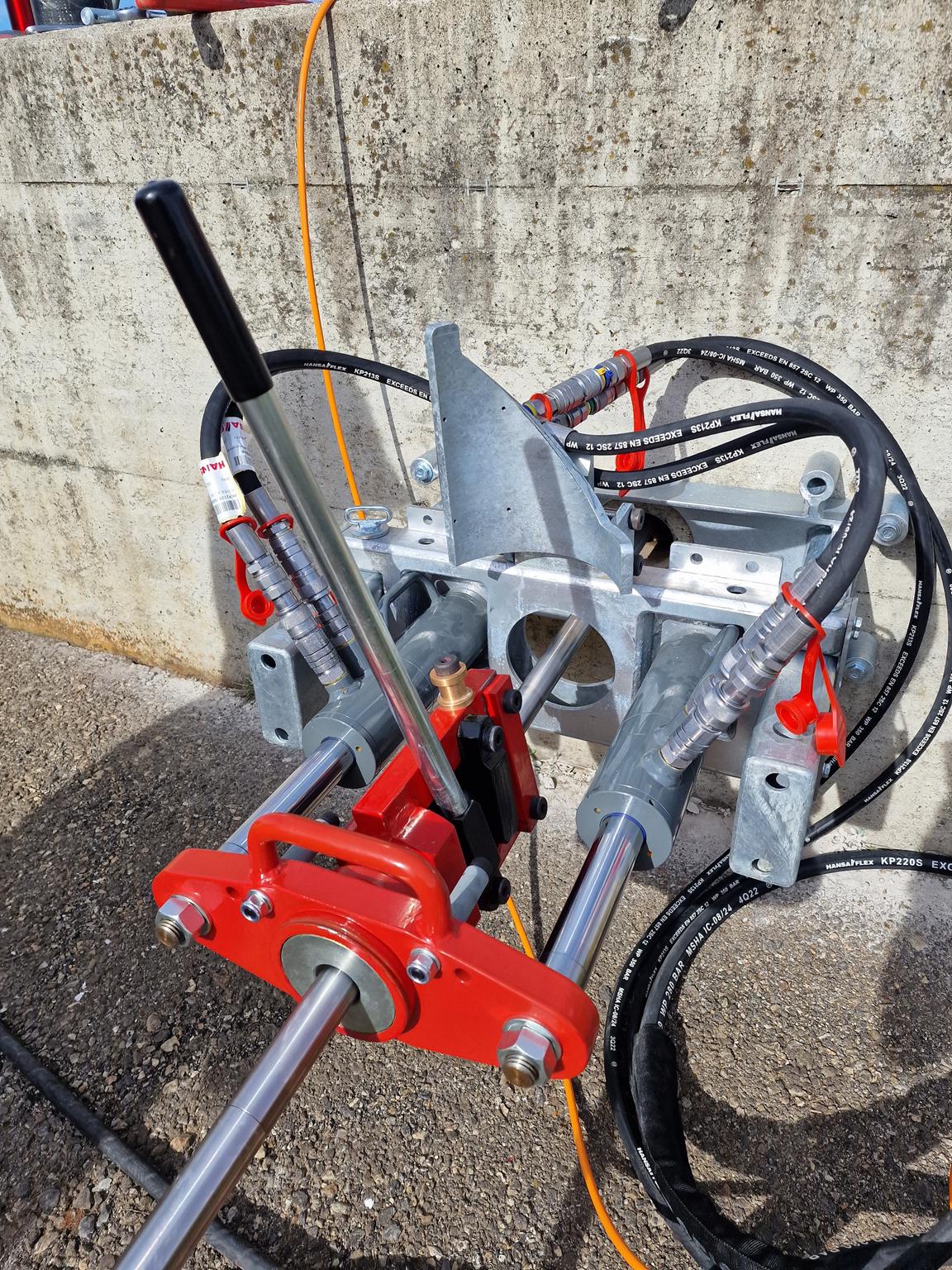

Der TERRA-JACK 200 kann einfach und rasch in wenige Komponenten zerlegt und wieder zusammengebaut werden. Die vier Hauptkomponenten (Frontplatte, zwei Hydraulikzylinder, Klemmeinheit) wiegen dabei einzeln max. 25 kg. Zur optimalen Positionierung der Hydraulikschläuche lassen sich die Hydraulikzylinder um 120° drehen. Die Montage des Wandflanschs mit einer Öffnungsweite von 170 mm erfolgt je nach Platzverhältnissen meist horizontal oder vertikal.
Der Wandflansch verfügt über mehrere Positionen zur Fixierung des TERRA-JACK 200. Für den Pressvorgang dient die vorderste, für den Einziehvorgang die hinterste Position. Somit können sämtliche Werkzeuge inkl. Ziehkopf und Rohr in den Keller gezogen werden. Eine Montageschablone zur Markierung der Bohrlochpositionen und spezielle Betonschrauben beschleunigen die Wandflanschmontage.

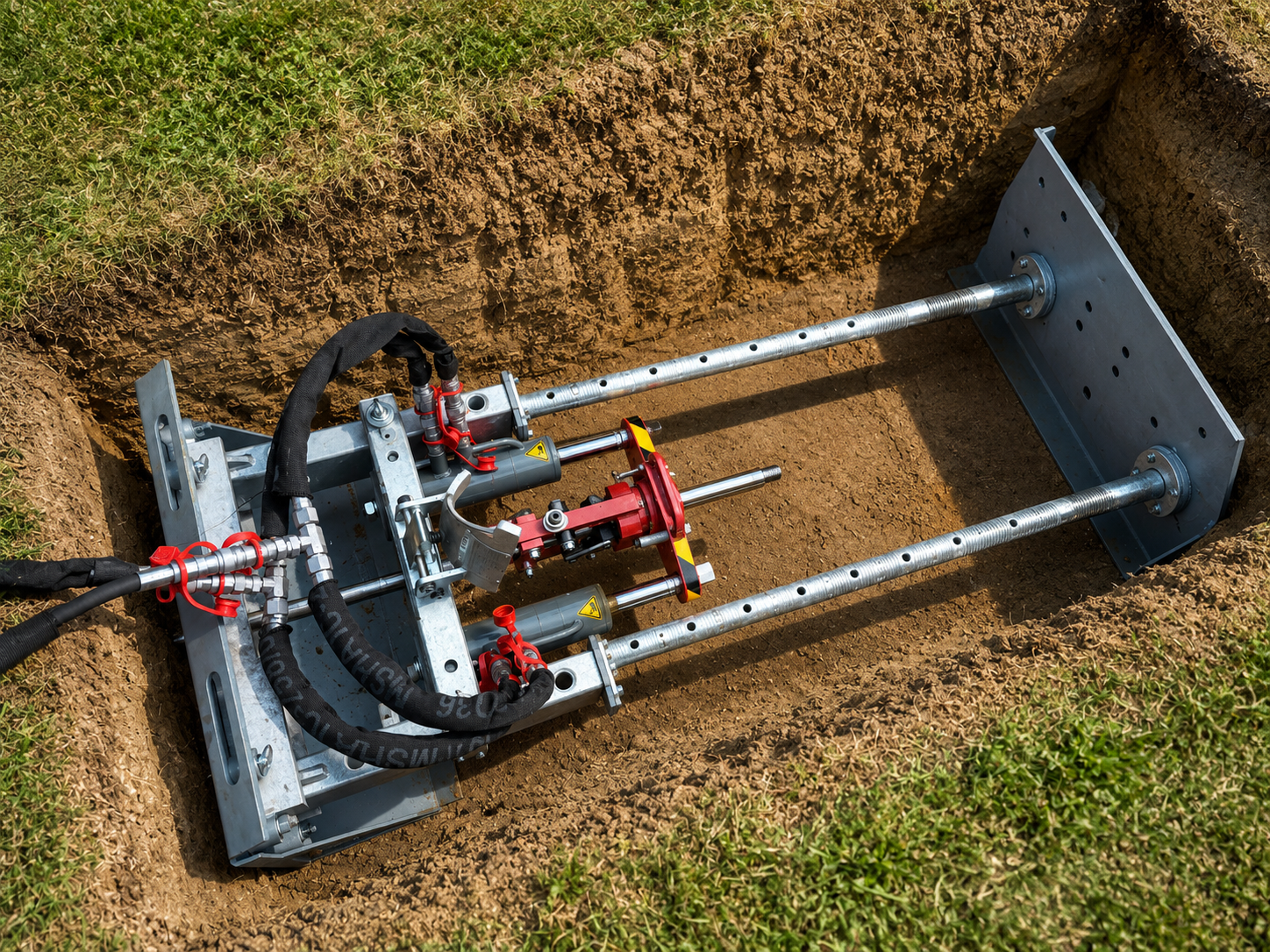

Der speziell entwickelte Grubenverbau ermöglicht den sicheren und effizienten Einsatz der Richtpressanlage auch bei beengten Platzverhältnissen. Durch die stabile Abstützung in der Startgrube wird eine präzise Kraftübertragung gewährleistet und die Arbeitssicherheit erhöht. Die kompakte Konstruktion macht den Grubenverbau zur idealen Lösung für kurze gesteuerte Unterquerungen in urbanen Bereichen.

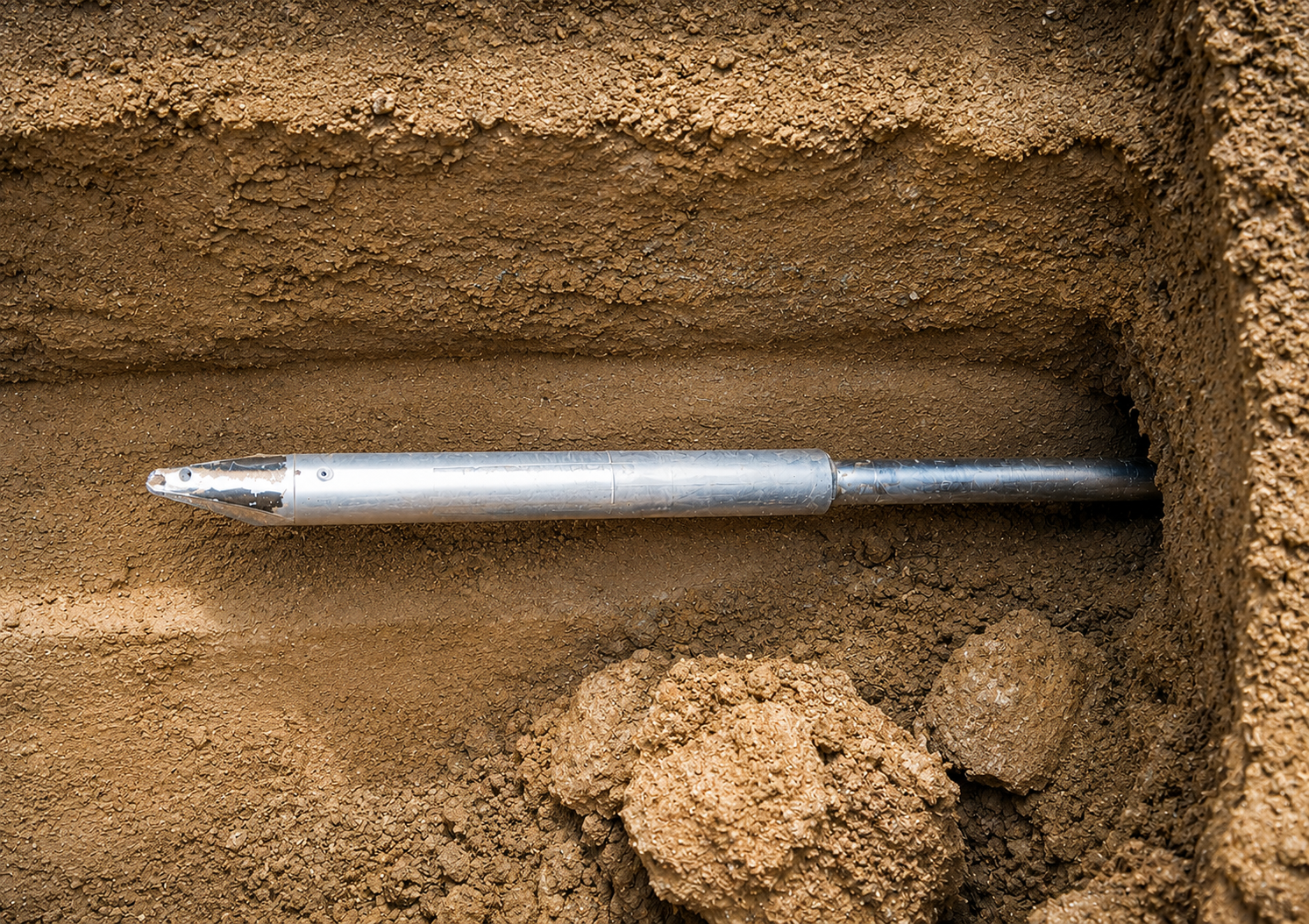

Die Richtpressung erfolgt mithilfe eines Senders, der sich in einem Gehäuse zwischen Pressspitze und erster Pressstange befindet. Er übermittelt die exakte Tiefe, Neigung und den Rollwinkel an das Empfangsgerät des Ortungssystems. Die Presswerkzeuge erfüllen dabei höchste Qualitätsstandards, um auch schwierige Richtpressungen erfolgreich zu meistern. Im Sondengehäuse befindet sich die Slim‐Sonde zur Ortung der Pressspitze während der Pilotpressung. Es werden unterschiedliche Pressspitzen zum Steuern für verschiedenes Erdreich angeboten.

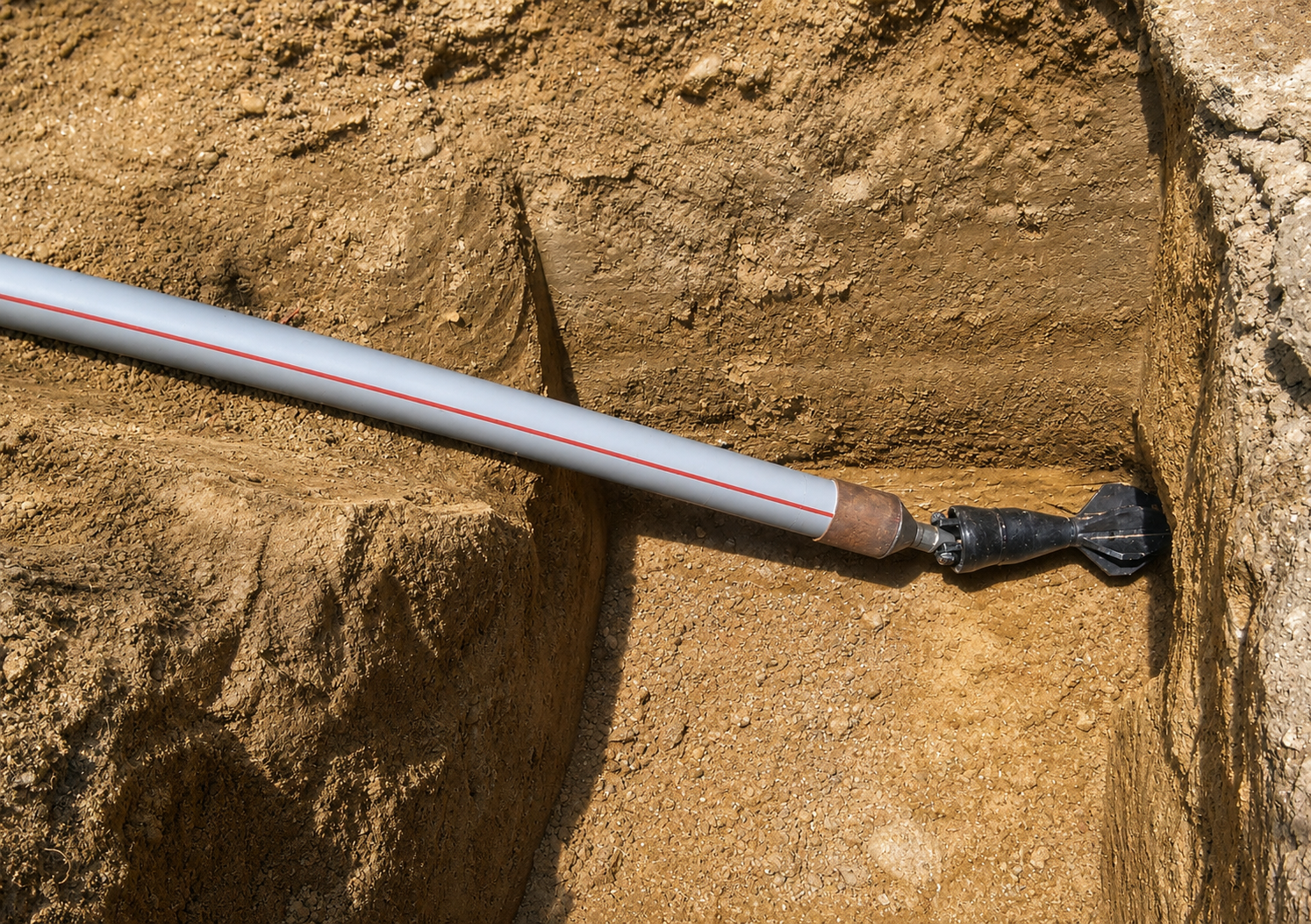

Nach erfolgter Pilotpressung werden Pressspitze und Sondengehäuse demontiert und durch einen Aufweitkonus ersetzt. Dieser weitet beim Einziehen des Gestänges den Presskanal auf und schützt den Ziehkopf mit darin befestigtem Kunststoffrohr vor nachfallendem Bodenmaterial. Je nach Untergrund können Aufweitkonen bis zu ø 220 mm eingesetzt und Kunststoffrohre mit Aussendurchmessern bis 160 mm eingezogen werden. Aufweitsterne dienen der linienförmigen Vorschwächung und Auflockerung des Untergrunds. Sie erleichtern dadurch den Rohreinzug und werden vor den Aufweitkonen montiert.

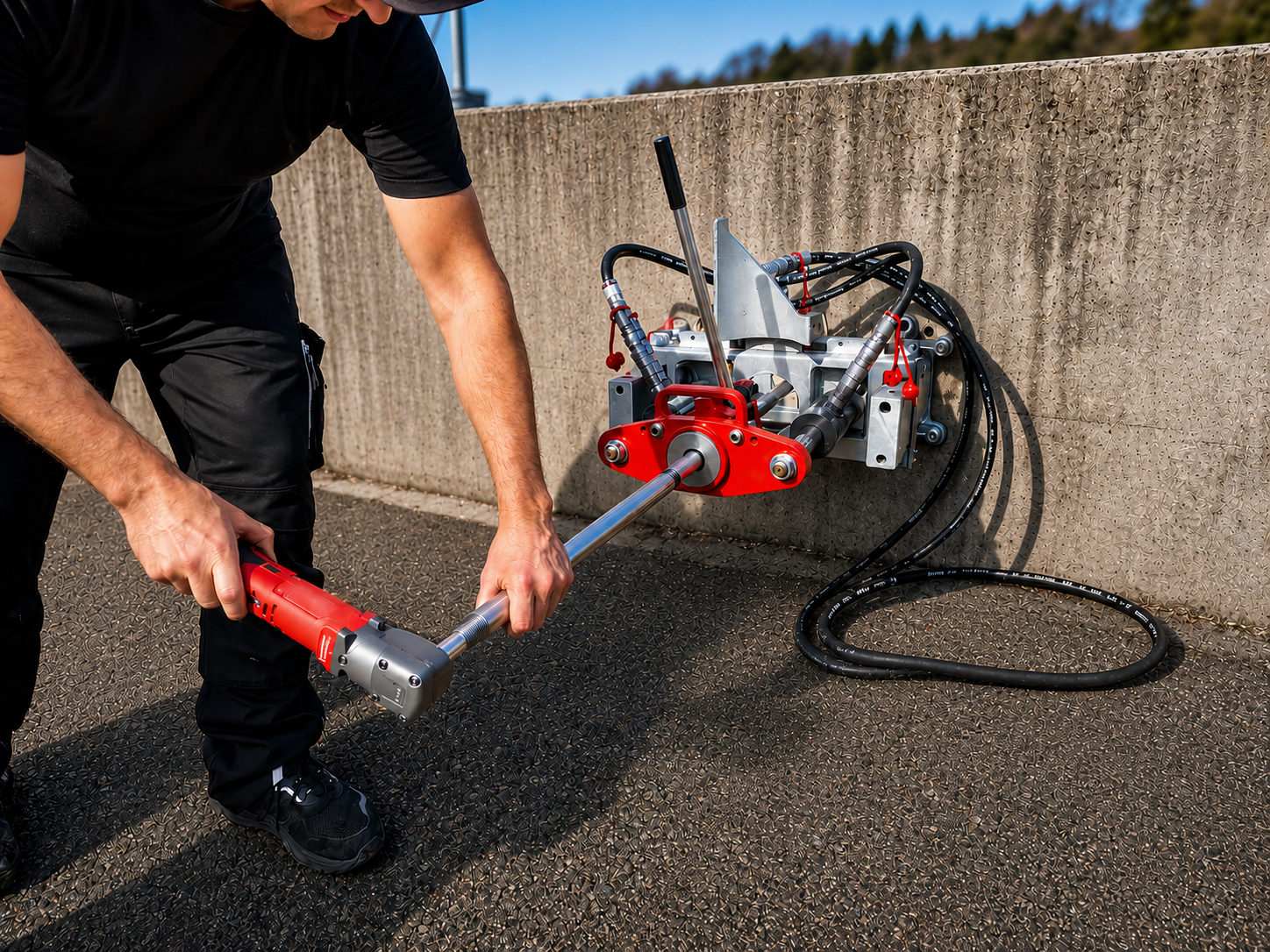

Die Pressstangen sind leicht und weisen einen minimalen Biegeradius von 25 m auf. Sie sind mit einem 6-Kant ausgestattet, um mit einem Schlagschrauber rasch gelöst werden zu können. Eine knifflige Idee von TERRA, die das An- und Abschrauben der Pressstangen massiv erleichtert.

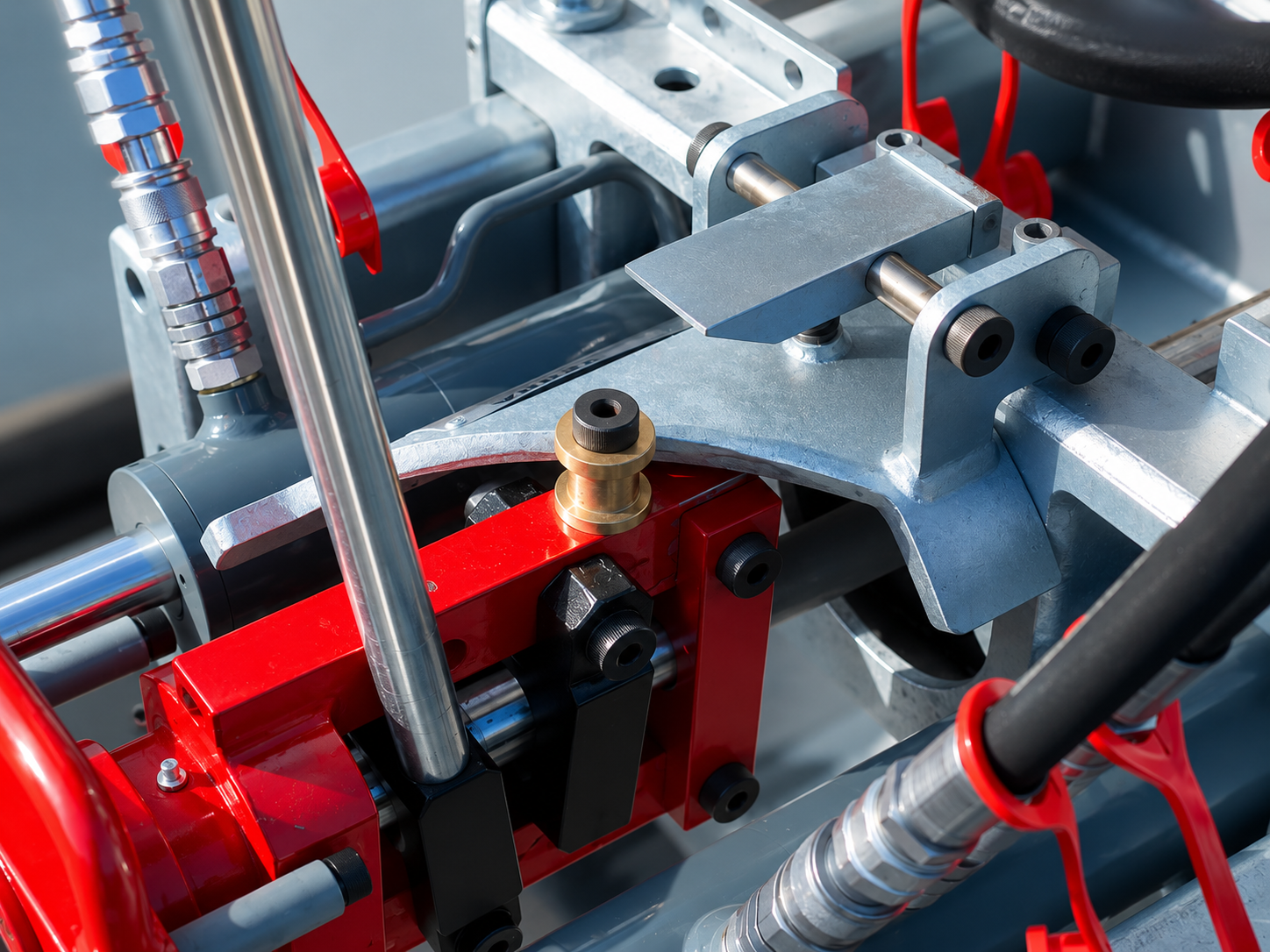

Ein patentierter Steuerautomat vereinfacht in weichem Untergrund den Geradeauslauf: Die Klemmeinheit wird während des Pressens automatisch gedreht, wodurch das Drehen des Gestänges mittels Steuerhebel per Hand entfällt.

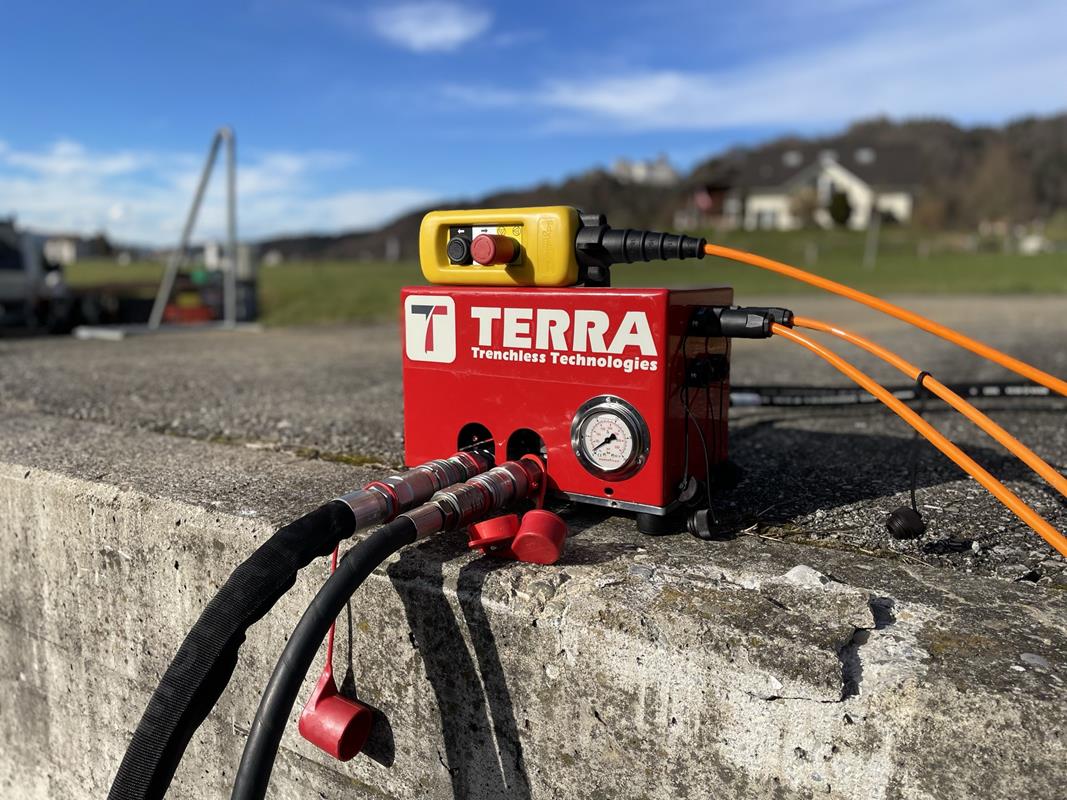

Die Richtpressanlage TERRA-JACK 200 wird mit dem Rato‐Aggregat betrieben. Der robuste Benzinmotor mit 23 PS treibt die Hydraulikölpumpe mit 40 l/min bei 235 bar an. Alternativ kann die Maschine auch mit einem Mini‐Bagger betrieben werden. Die Steuereinheit steuert dabei die Hydraulikzylinder an. Sie befindet sich zwischen dem Hydraulikaggregat und der Richtpressanlage.
Ihre Vorteile
Grubeneinsatz für Strassenquerungen
Der speziell entwickelte Grubenverbau ermöglicht Pressungen direkt aus der Baugrube und gewährleistet auch bei beengten Platzverhältnissen einen sicheren und effizienten Einsatz der Anlage.
Kellereinsatz für Hausanschlüsse
Die Wandmontage ermöglicht Pressungen direkt aus dem Keller. Dadurch können Hausanschlüsse auch bei beengten Platzverhältnissen effizient und grabenlos hergestellt werden.
Trockenbohrung
Das Richtpressverfahren arbeitet ohne Bohrspülung oder Bentonit. Dadurch entfallen die Aufbereitung und Entsorgung von Bohrschlamm, was den Baustellenbetrieb vereinfacht und Kosten reduziert.
Leichte Bauweise und Zerlegbarkeit
Die Richtpressanlage lässt sich in vier leicht transportierbare Hauptkomponenten zerlegen, die max. 25 kg wiegen. Dadurch sind Transport, Einbringung in Keller oder Baugruben sowie die Montage auf der Baustelle besonders einfach und effizient.
Technische Daten
Technische Änderungen kurzfristig ohne Vorankündigung vorbehalten.
