Verlegung einer Wasserleitung mit der TERRA-JACK 200 Richtpressanlage

Anspruchsvolle Pressung auf rund 30 Metern

‍

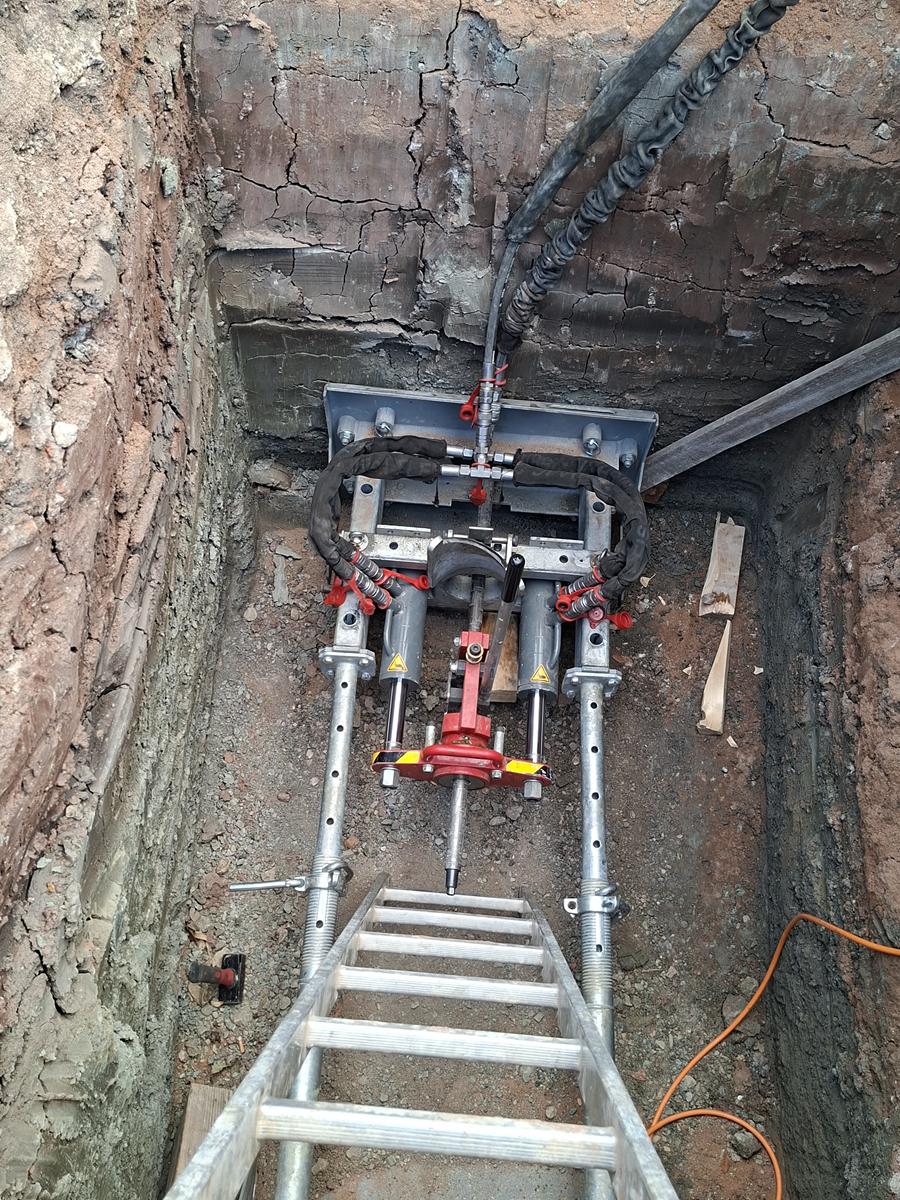

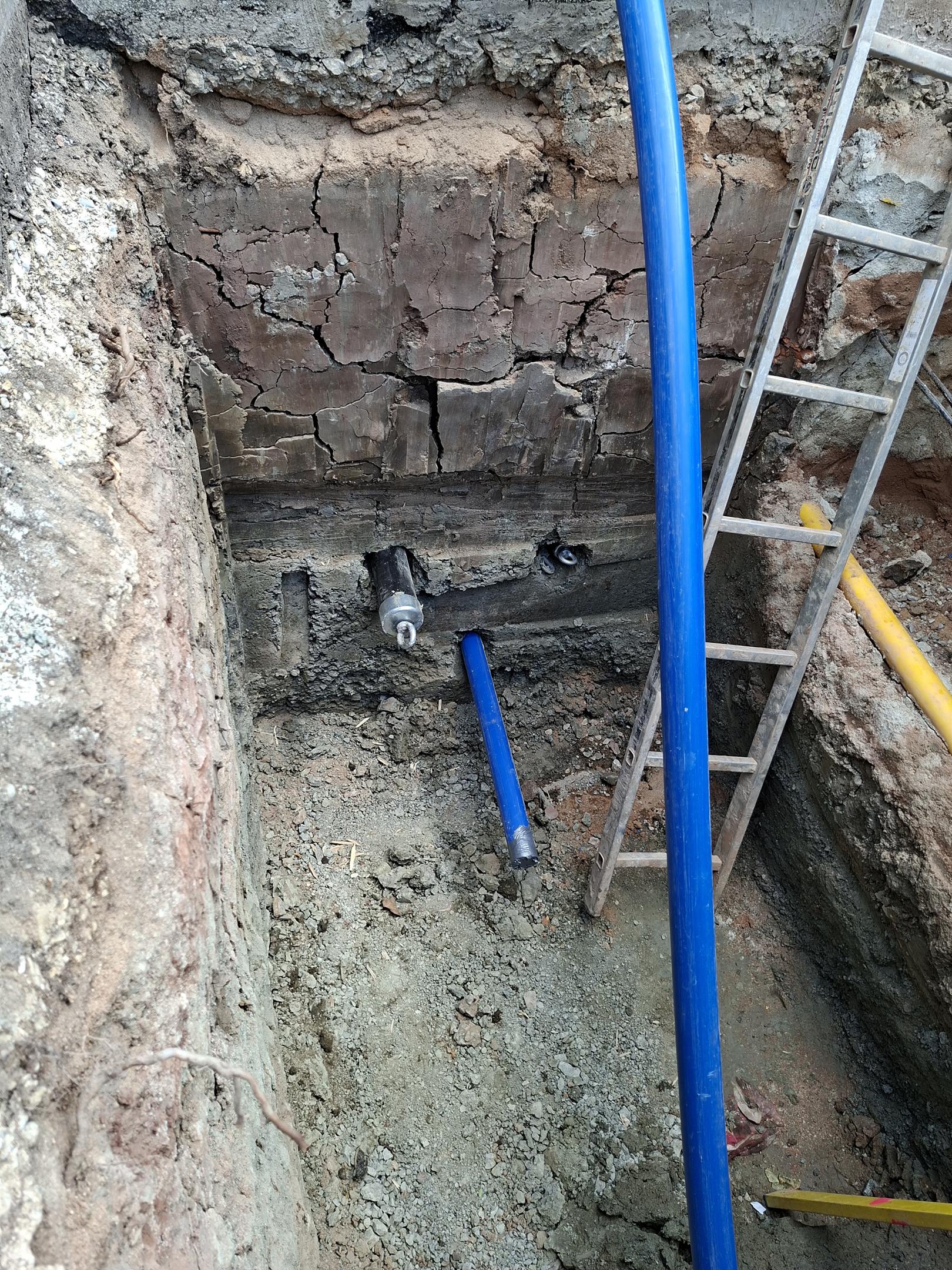

In Deutschland musste bei einem Bauprojekt eine HDPE-Wasserleitung über 30 m verlegt werden. Dabei kam die steuerbare Richtpressanlage TERRA-JACK 200 erfolgreich zum Einsatz. Auf einer Strecke von rund 30 Metern musste die neue HDPE-Wasserleitung durch einen anspruchsvollen, harten Untergrund verlegt werden. Für die Arbeiten wurden eine Start- und eine Zielgrube erstellt. Aufgrund der örtlichen Gegebenheiten und zur Sicherung des Arbeitsbereichs kam in der Startgrube ein entsprechender Grubenverbau zum Einsatz. Der Grubenverbau ist so konstruiert, dass die Rohre und das Einziehzubehör direkt in die Grube eingezogen werden können. Von der Startgrube aus wurde die Richtpressanlage angesetzt und die Pressung in Richtung Zielgrube ausgeführt. Eine besondere Herausforderung stellte der harte Untergrund dar. Der TERRA-JACK 200 ist mit 14 t Schubkraft für die Pilotpressung und 20 t Zugkraft für den Aufweitvorgang ausgestattet. Angetrieben wird er über ein Benzinaggregat oder über die Hydraulik eines Mini-Baggers (40 l/min bei 235 bar). Gerade unter solchen Bedingungen sind eine kontrollierte Führung der Pressspitze und eine kontinuierliche Überwachung des Bohrverlaufs entscheidend, um die vorgegebene Trasse möglichst präzise einzuhalten.

Präzise Ortung mit Underground Magnetics

‍

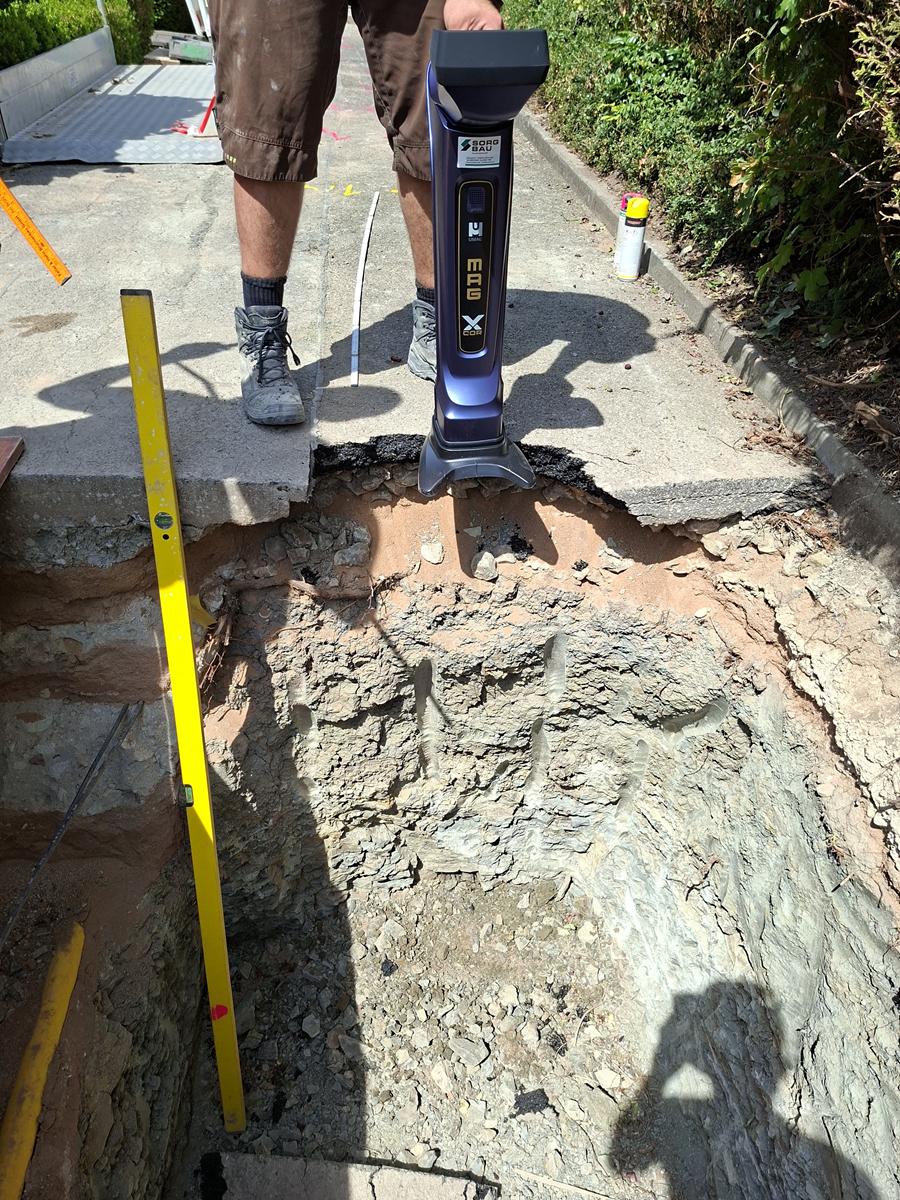

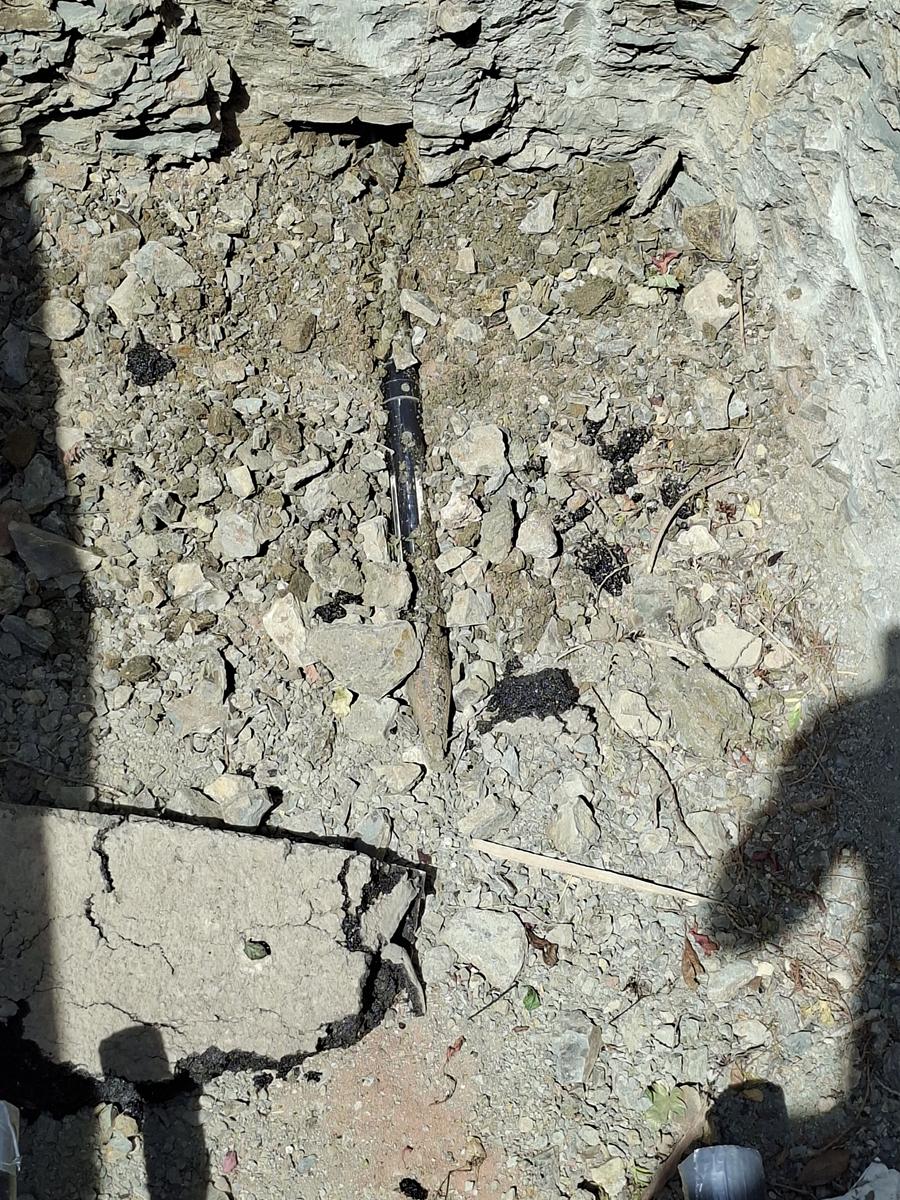

Im ersten Arbeitsschritt wurde mit der TERRA-JACK 200 eine steuerbare Pilotpressung durchgeführt. Zur Bestimmung von Position, Rollwinkel und Tiefe kam das Ortungssystem Mag X Geo von Underground MagneIntics zum Einsatz. Dadurch konnte der Maschinenführer den Verlauf der Pilotbohrung überwachen und bei Bedarf gezielt korrigieren. Nach rund 30 Metern erreichte die Pilotbohrung planmässig die Zielgrube.

‍

Aufweitvorgang

‍

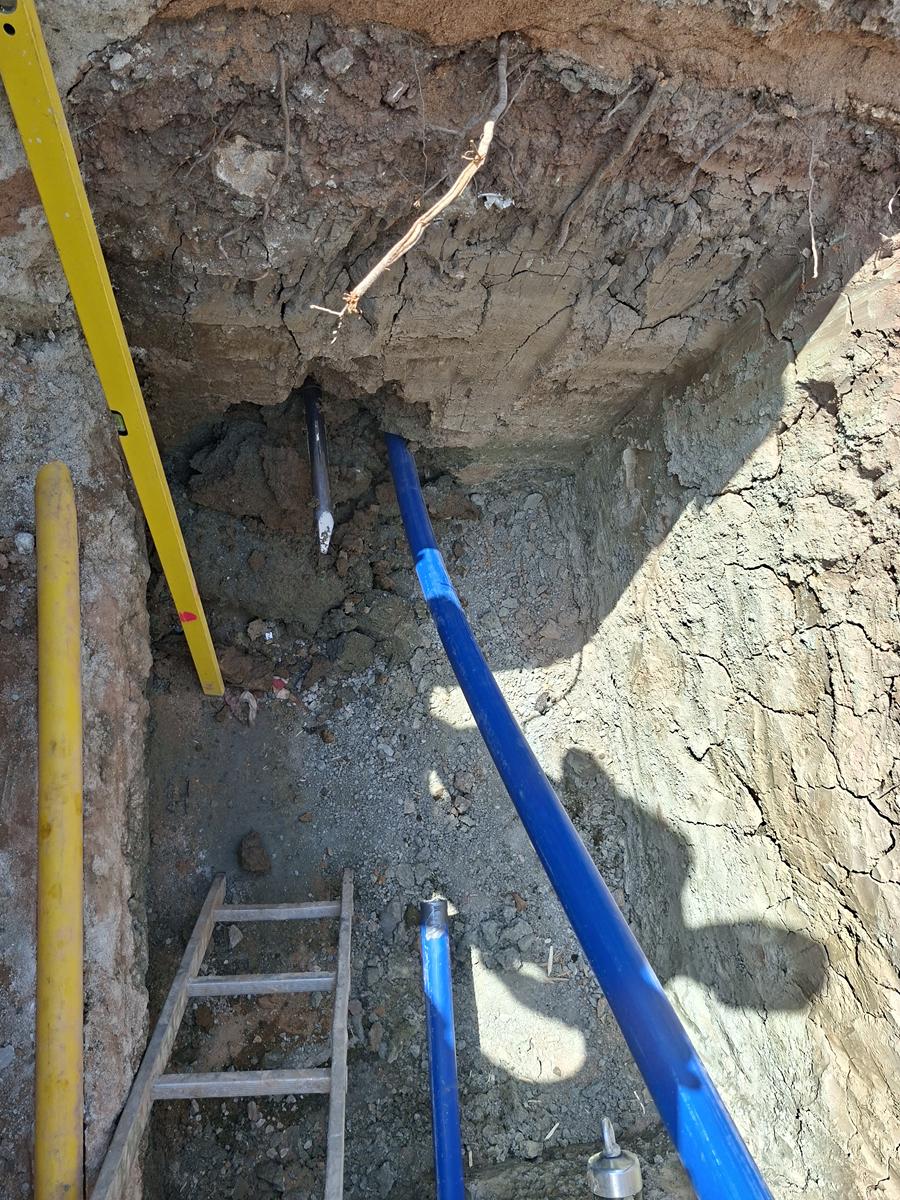

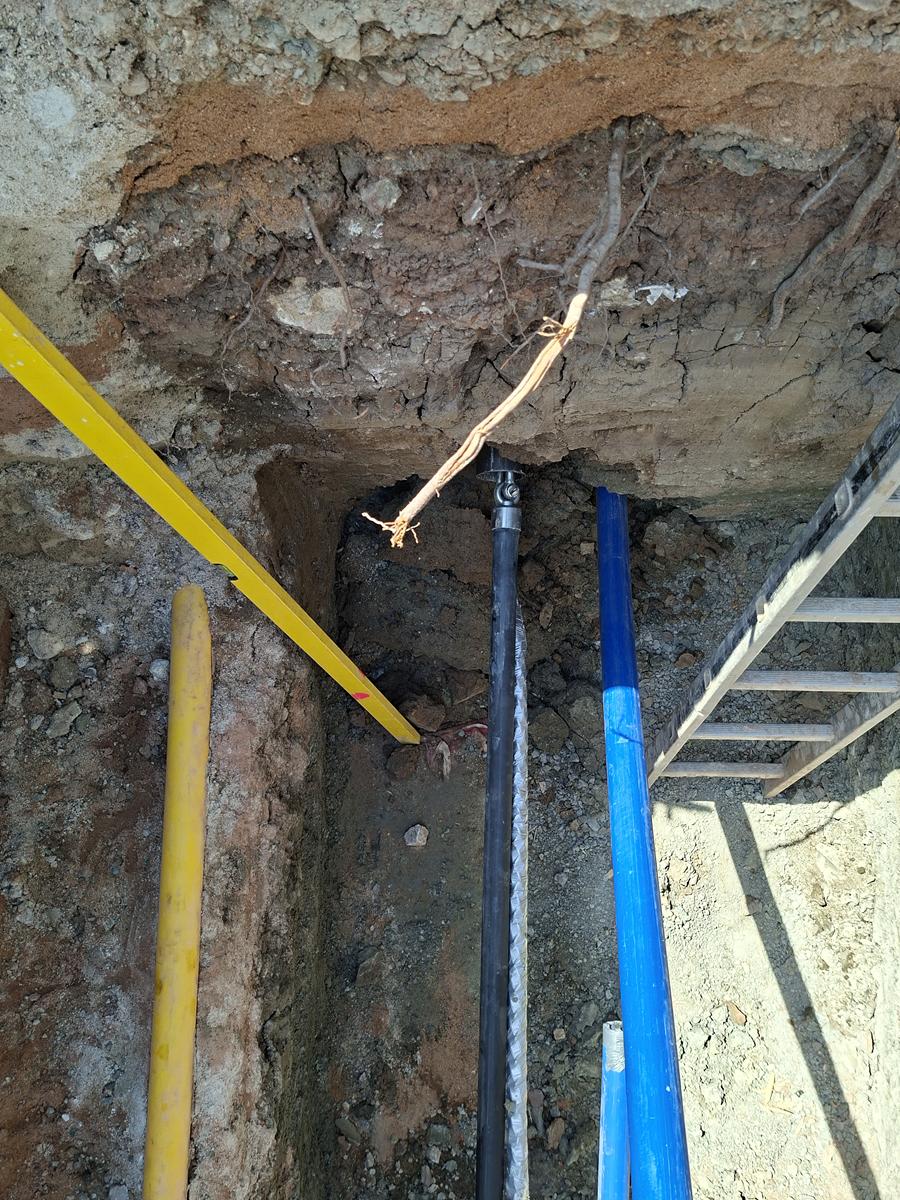

Anschliessend konnte die Aufweitung für den Einzug der neuen HDPE-Wasserleitung vorbereitet werden. Bei der Aufweitung wurde ein vorangesetzter Aufweitstern zur Lockerung des Untergrundes vor den Aufweitkonus angesetzt. Die Wasserleitung konnte mit dem TERRA-JACK 200 erfolgreich innert kürzester Zeit verlegt werden. Das Projekt zeigt die Vorteile der kompakten Richtpresstechnik insbesondere bei kürzeren, präzise auszuführenden Leitungsverlegungen. Trotz des anspruchsvollen Untergrunds konnte die Verbindung zwischen Start- und Zielgrube grabenlos und mit vergleichsweise geringem Eingriff in die Oberfläche hergestellt werden.
