TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
Zugkraft: 18 t
Felsbohrungen leicht gemacht

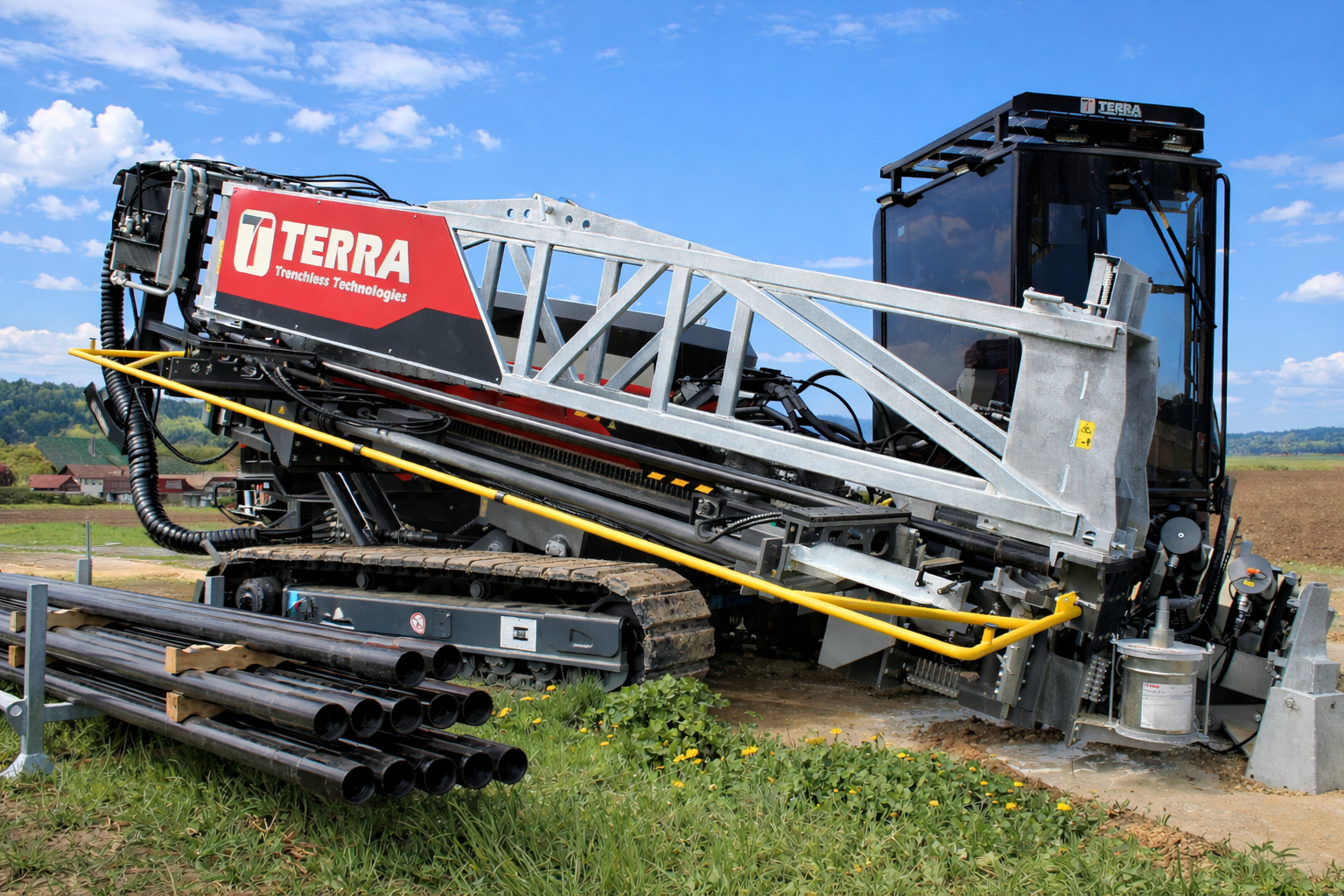

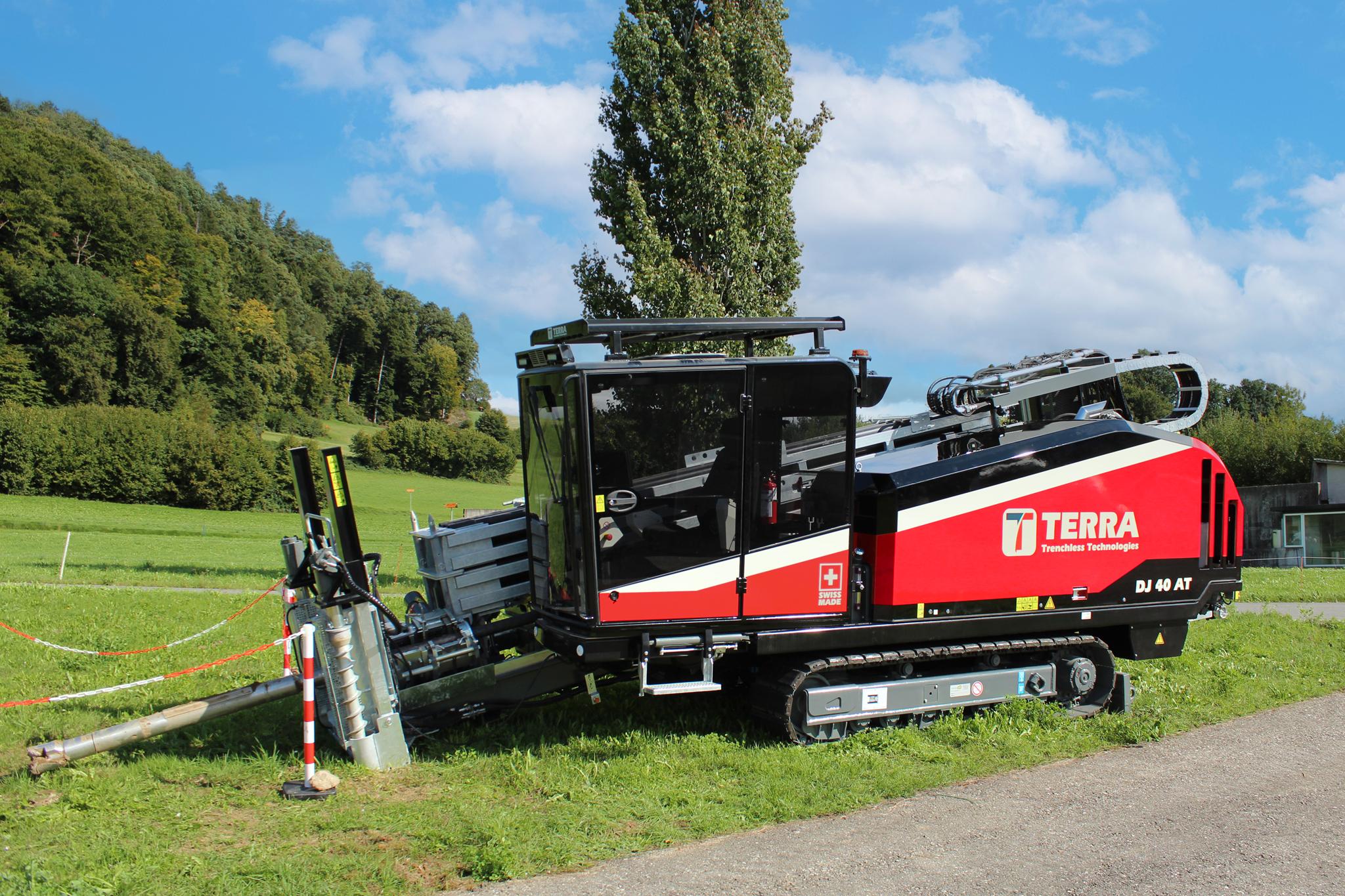

Mit dem TERRA-JET DJ 40 AT haben die Schweizer Ingenieure eine kompakte und leistungsstarke Felsbohranlage entwickelt, um gesteuerte Felsbohrungen bis 250 m Länge durchführen zu können. Ausgestattet mit einem 189 PS starken Perkins-Dieselmotor (Euro Stufe 5) leistet die DJ 40 AT bis zu 181 kN (18 t) Zug- und Schubkraft und weist ein Drehmoment von 8.000 Nm auf.
_brochure%20pic5.jpg)

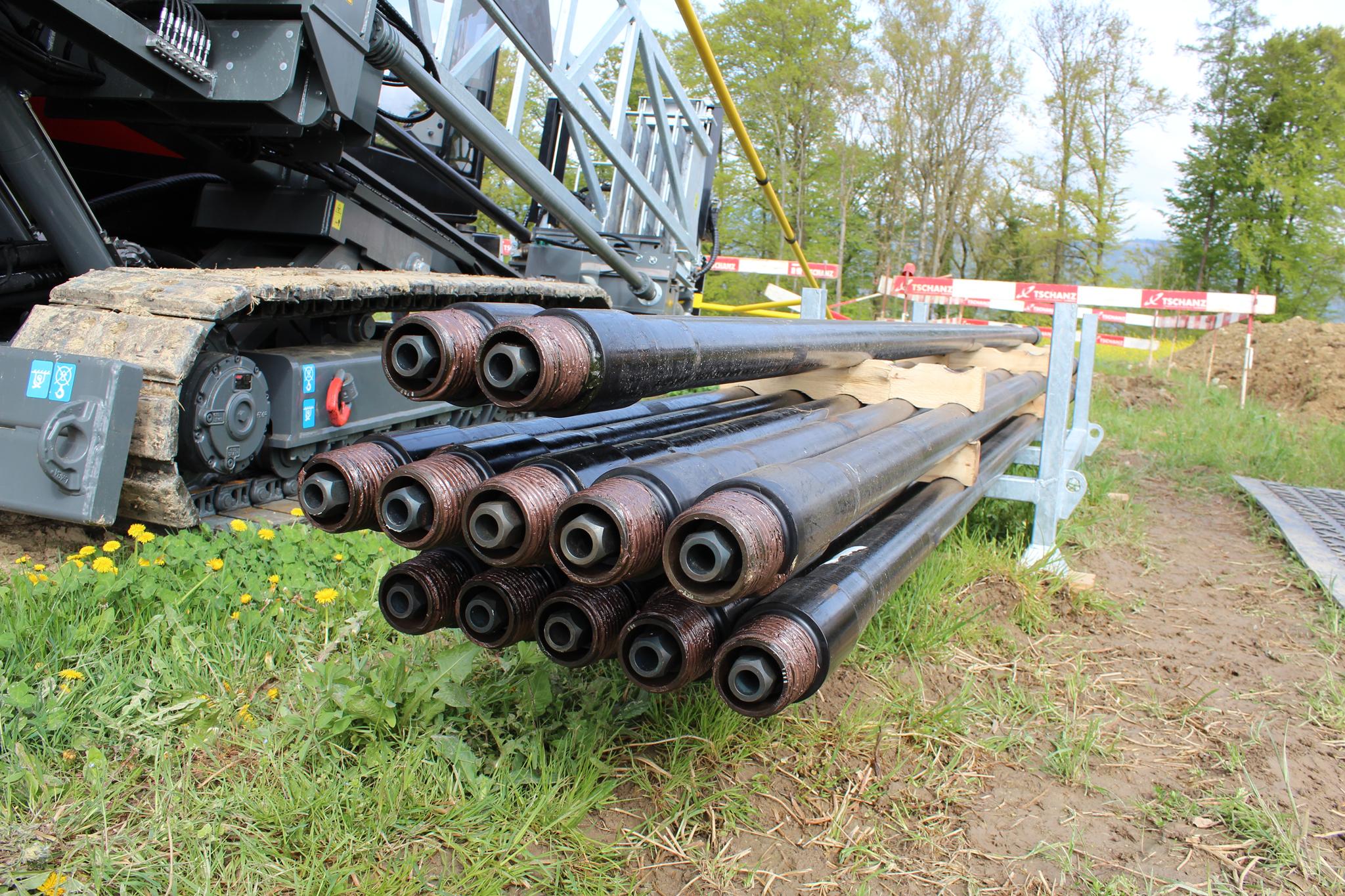

Die DJ 40 AT ist mit insgesamt 32 Doppelbohrstangen ausgestattet, was eine Magazinkapazität von 146 m ergibt. Sind längere Bohrdistanzen gefordert, können einzelne Bohrstangen über das Nachladesystem nachgefüllt werden. Die geschmiedeten, 4.57 m langen Doppelbohrstangen weisen einen Biegeradius von 52 m auf.

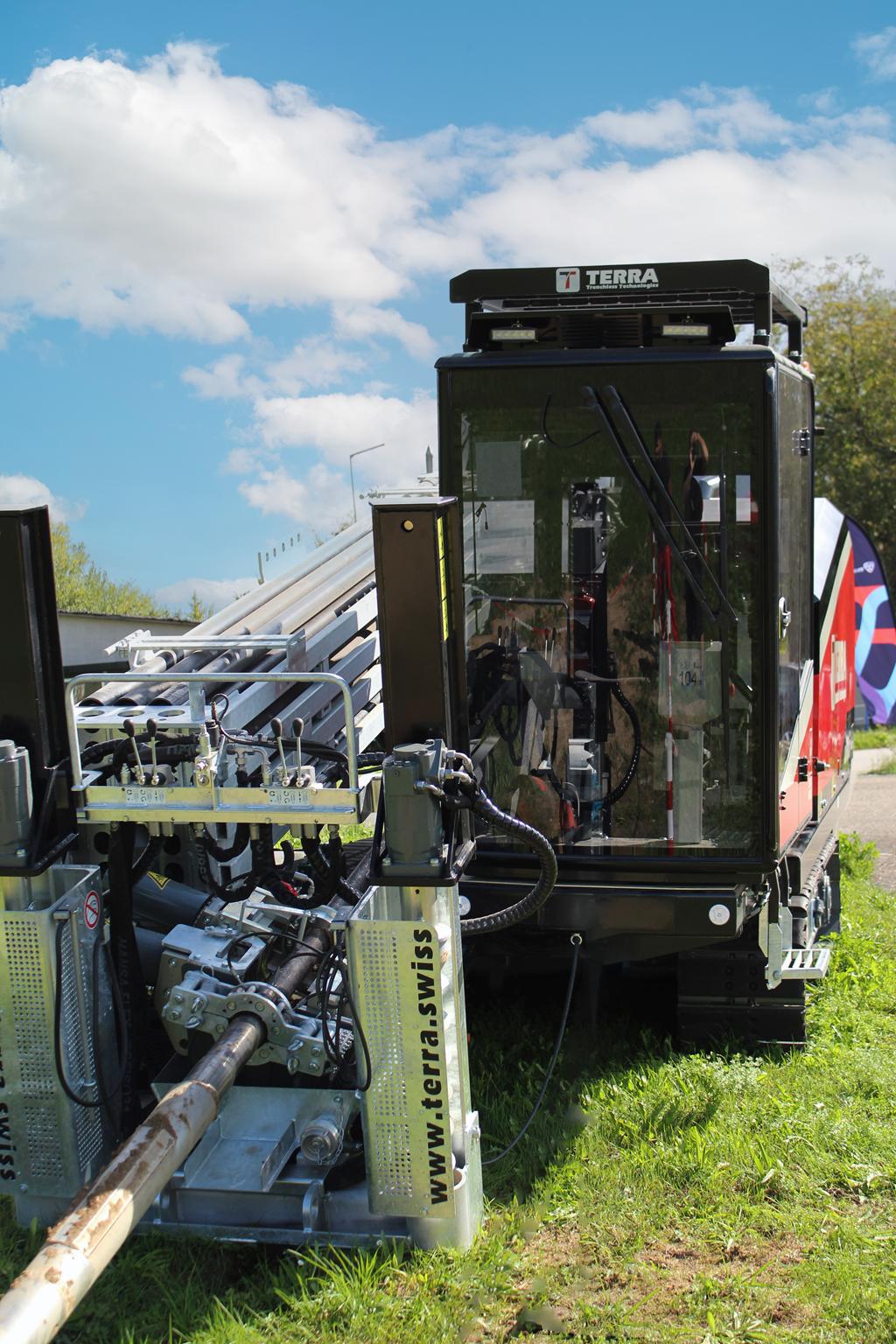

Die besonders grosse und komfortable Kabine des TERRA-JET DJ 40 AT bietet eine perfekte Rundumsicht. Sie ist vollverglast und mit getönten Scheiben ausgestattet. Weitere Features, wie eine Klimaanlage, eine Funksprecheinrichtung sowie eine Kühlbox sind ebenfalls integriert.

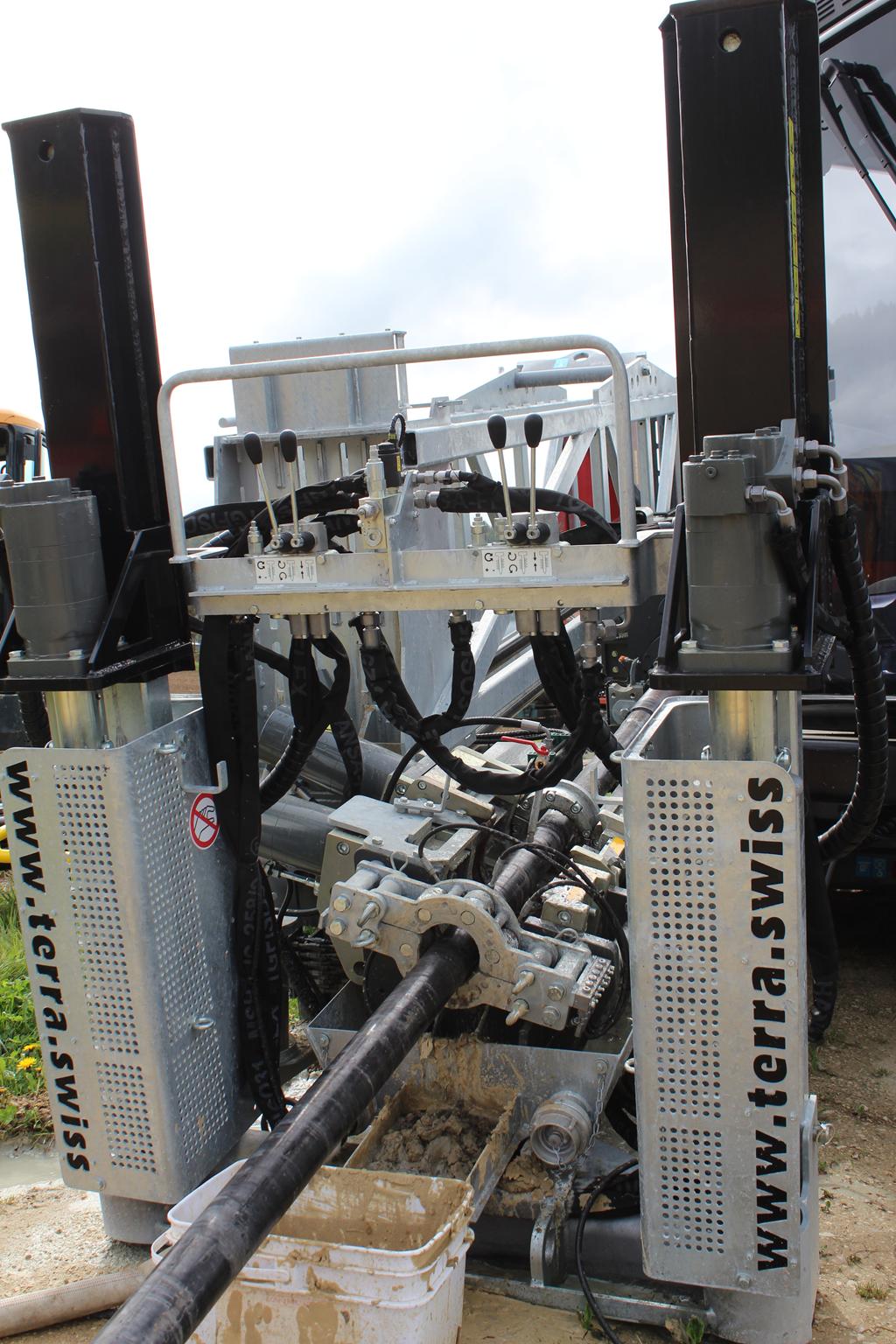

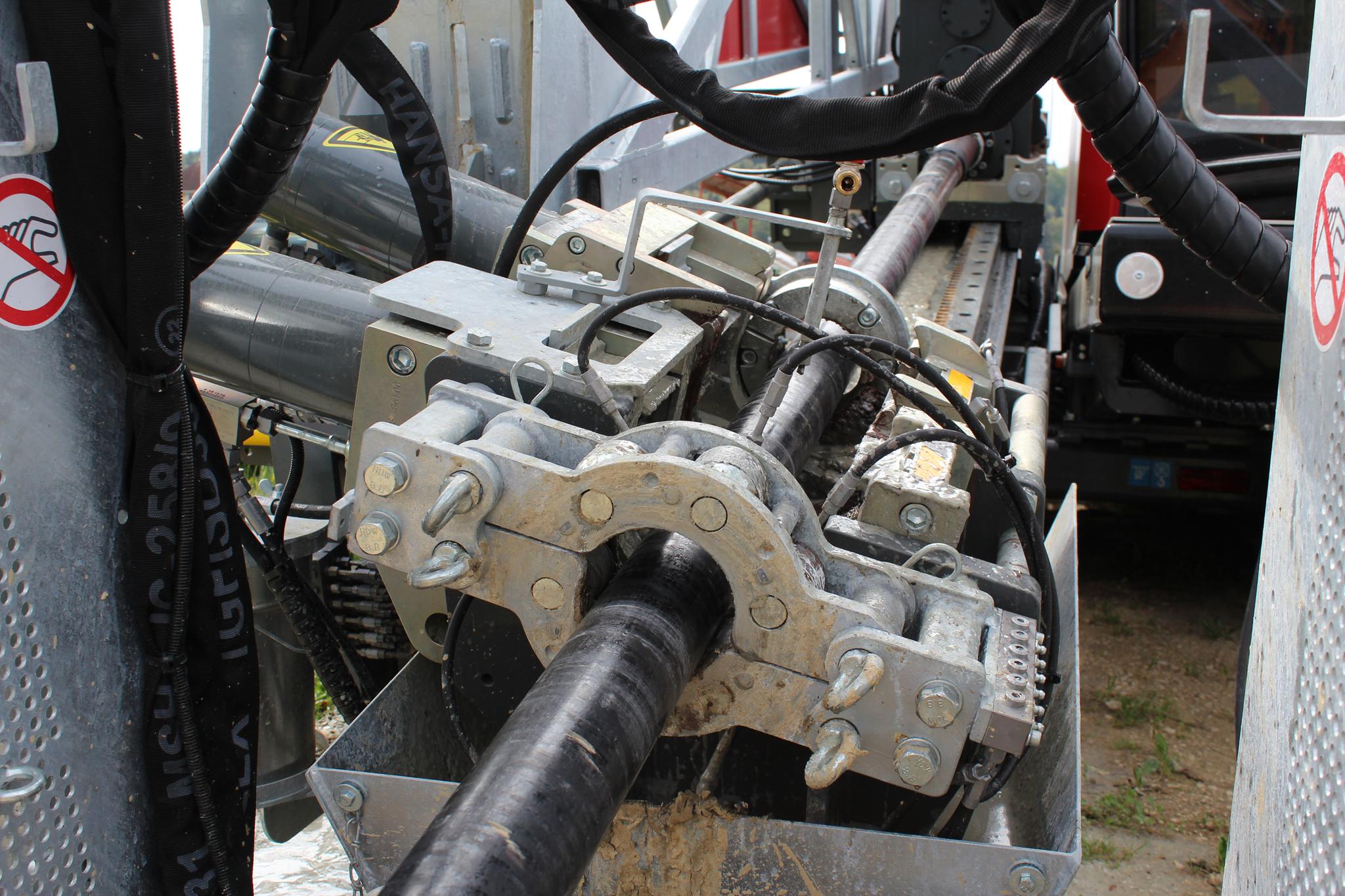

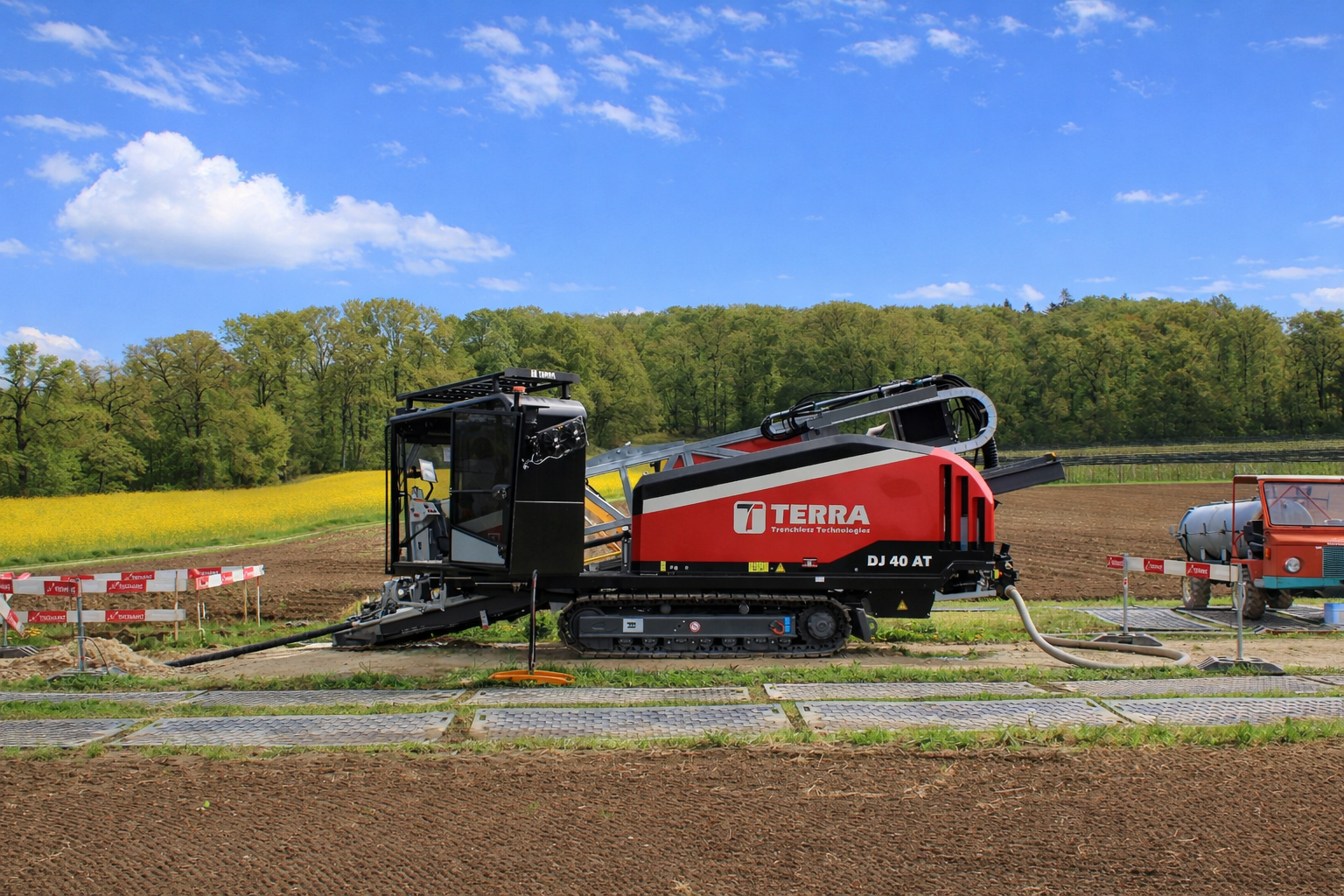

Die Komfortkabine kann bis zu 90° ausgeschwenkt werden, selbst wenn der Bediener darin sitzt. So kann er mühelos die für ihn bestmögliche Kabinenposition wählen, beispielsweise, um die Losbrechvorrichtung optimal einsehen zu können.

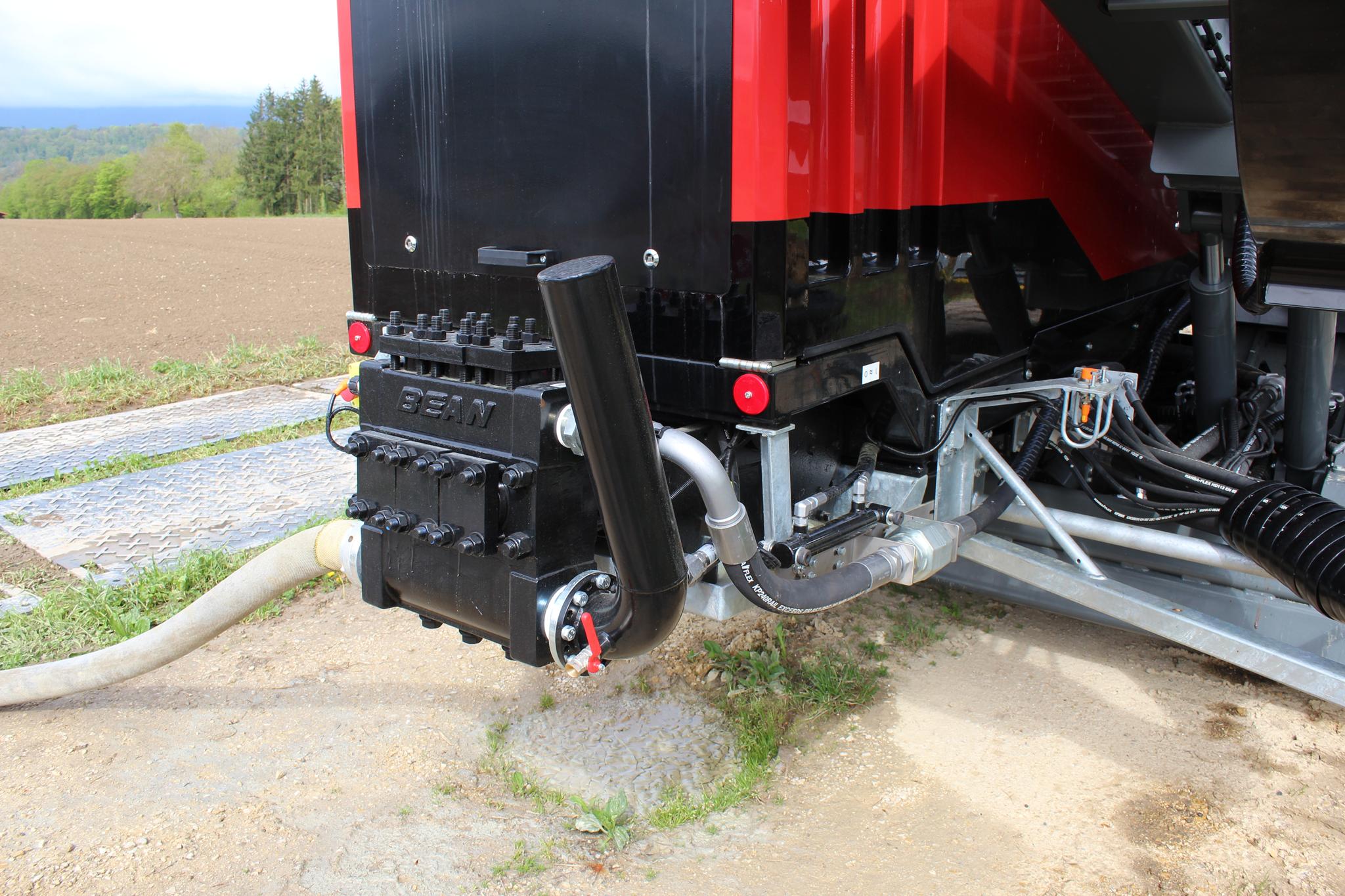

Mit einem Volumenstrom von 510 l/min verfügt die DJ 40 AT über den höchsten ihrer Klasse. Dank eines Drucksensors auf der Saugseite kann die Pumpe bei leerem Tank nicht leerlaufen. Der Verschleiss wird reduziert, ihre Lebenszeit erhöht.

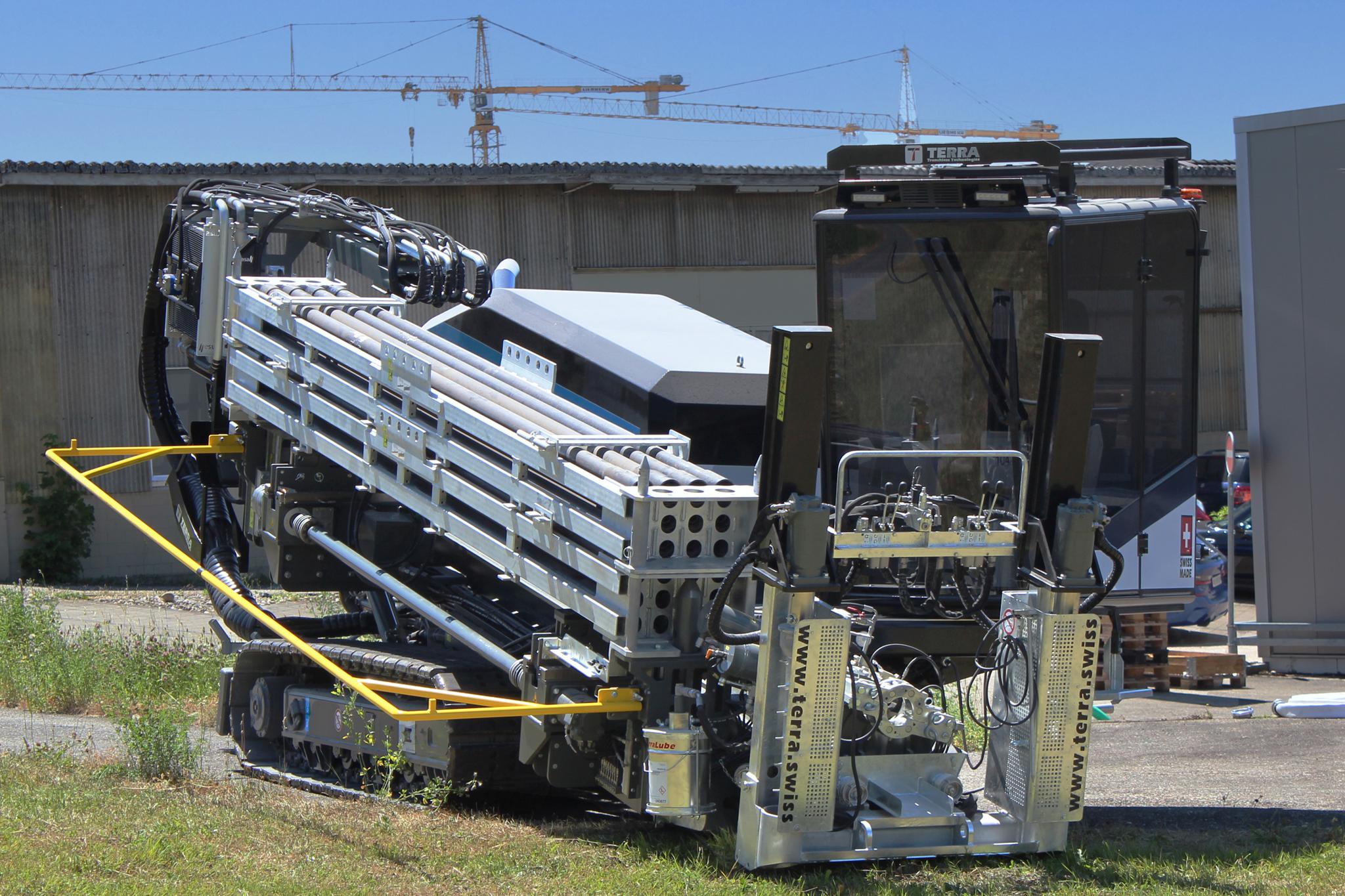

Die DJ 40 AT kann optional auch mit wechselbaren Halbmagazinen ausgestattet werden (12 Stangen je Magazin). Diese lassen sich schnell auf der Baustelle austauschen.
TERRA bietet unterschiedliche Felsbohrwerkzeuge an. Bei der Pilotbohrung erreicht das durch den Rockmaster laufende Innengestänge bis zu 255 U/min. Er kann je nach Untergrund mit einem Rollen- oder PDC-Meissel bestückt werden.
Der TERRA-JET 40 AT verfügt über zwei Vorschubmotoren, welche die Zug- und Schubkraft von 181 kN (18 t) über einen Zahnstangenantrieb übertragen. Der Drehantriebsschlitten weist ein Drehmoment von 8.000 Nm an der Aussenstange und an der Innenstange ein Drehmoment von 2.400 Nm auf. Es wird dabei eine Spindeldrehzahl von bis zu 255 U/min erreicht.
Die DJ 40 AT ist mit einer patentierten Pendellagerung ausgestattet. Sie ermöglicht Eintrittswinkel von 19 % - 36 % (11° - 20°). Das Stahlraupenfahrwerk bleibt dabei immer am Boden.
Ihre Vorteile
Felsbohrungen bis 250 m
Mit den 4.57 m langen Felsbohrstangen und dem Felsbohrzubehör kann auch durch harte Böden über lange Distanzen erfolgreich gebohrt werden.
Grosse Komfortkabine und intuitives Bedienkonzept
Die Kabine der DJ 40 AT ist grosszügig gebaut und ist mit einem intuitiven Bedienkonzept ausgestattet. Sie ist vollverglast und bietet eine perfekte Rundumsicht.
Höchste Spülmenge
Die DJ 40 AT ist mit einer 510 l/min Hochdruckpumpe ausgestattet, was zu einer hohen Produktivität führt. Auch grosse Rohrdurchmesser können so erfolgreich eingezogen werden.
Patentierte Pendellagerung
Dank der patentierten Pendellagerung lassen sich Eintrittswinkel von 19 – 36 % realisieren. Dies erleichtert die Planung und Realisierung von komplexen Bohrlinien.
Technische Daten
Technische Änderungen kurzfristig ohne Vorankündigung vorbehalten.
