Anspruchsvolle Felsbohrung am Bielersee mit dem TERRA-JET DJ 40 AT

Anspruchsvolle Felsbohrung

‍

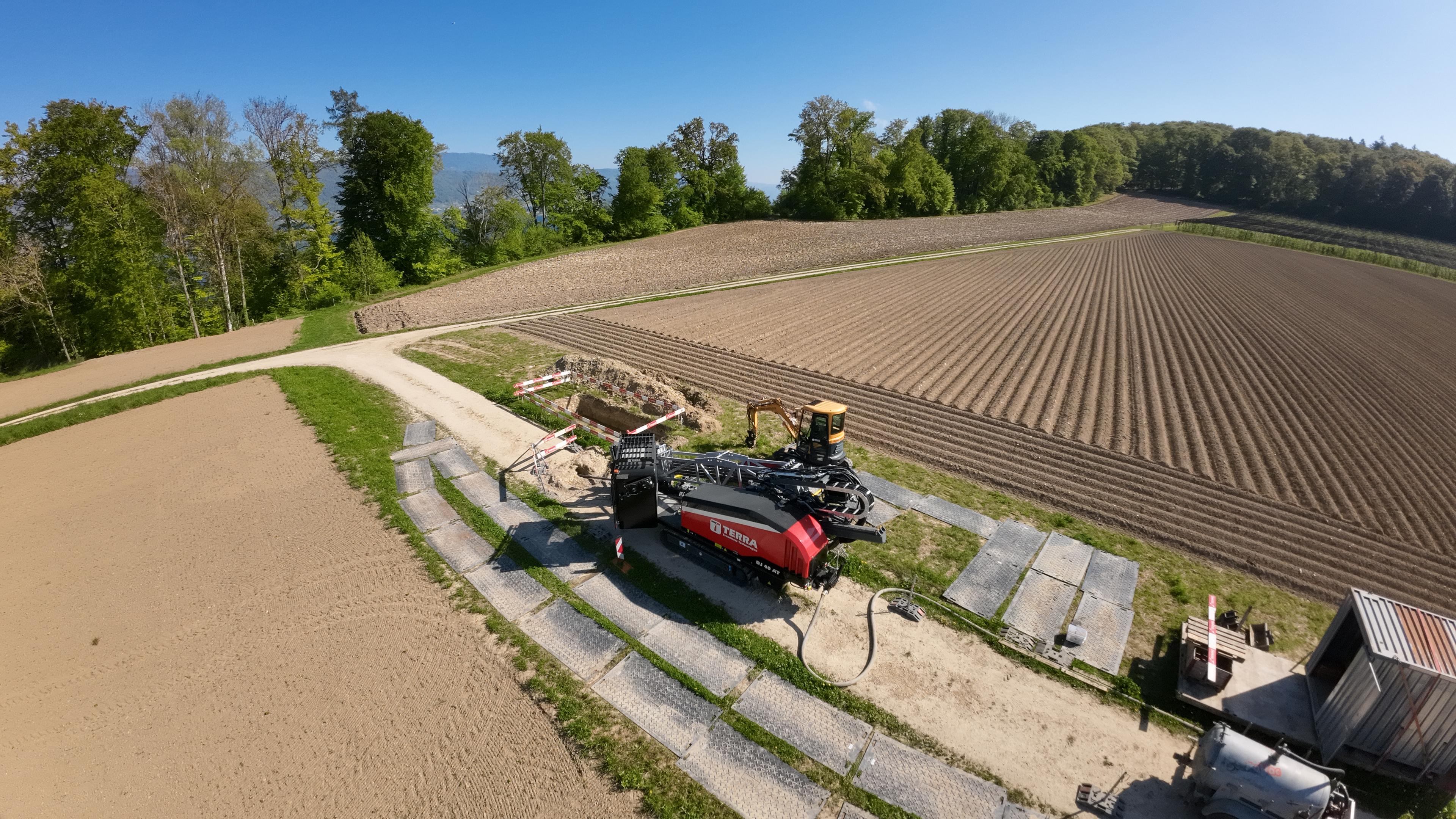

In der Schweiz wurde eine Felsbohrung mit dem TERRA-JET DJ 40 AT durchgeführt. Die Topografie und die wechselnden Bodenverhältnisse machten dieses Projekt zu einer besonderen Herausforderung. Der Startpunkt der Bohrung befand sich am Hang, rund 60 Höhenmeter oberhalb des Zielbereichs am Seeufer. Von dort musste die insgesamt 250 Meter lange Bohrtrasse kontrolliert nach unten geführt werden. Zu Beginn verlief die Pilotbohrung zunächst durch weichen Untergrund. Im weiteren Verlauf traf der Bohrkopf auf eine Felsformation, durch die ein wesentlicher Teil der Strecke gebohrt werden musste. In Richtung Seeufer änderten sich die Bodenverhältnisse erneut und der Bohrkopf trat wieder in weicheres Material ein. Damit musste innerhalb einer einzigen Bohrung auf sehr unterschiedliche geologische Bedingungen reagiert werden. Besonders die Übergänge zwischen weichem Boden und Fels verlangten eine präzise Abstimmung von Vorschub, Rotation und Bohrspülung.

Pilotbohrung mit dem Rockmaster

‍

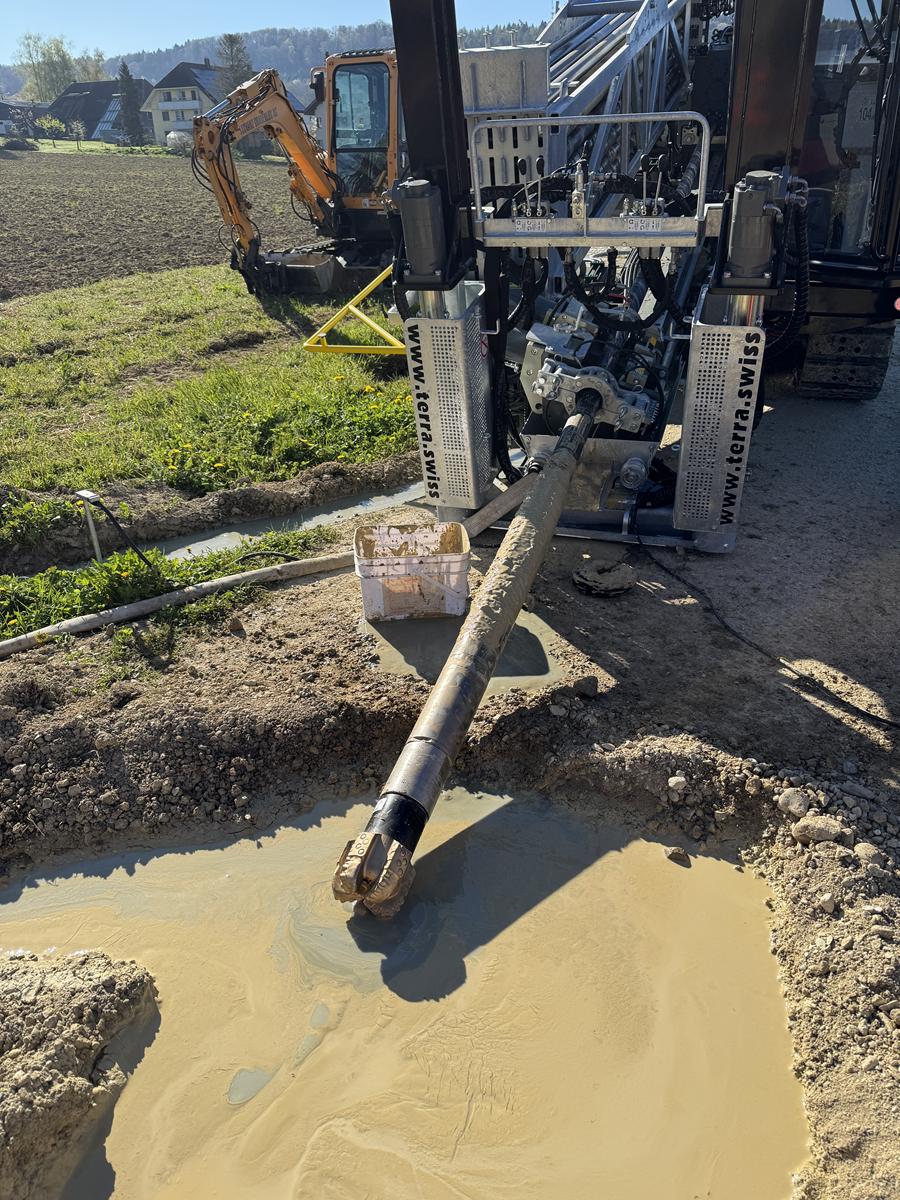

Für die Horizontalbohrung kam der TERRA-JET DJ 40 AT zum Einsatz. Die DJ 40 AT ist mit 18 t Zug- und Schubkraft ausgestattet und hat ein Drehmoment von 8'000 Nm. Die leistungsstarke HDD-Bohranlage ist für anspruchsvolle Bohrprojekte und den Einsatz in schwierigen Boden- und Felsformationen konzipiert. Bei diesem Projekt stellte insbesondere das Zusammenspiel aus langer Bohrstrecke, Gefälle und wechselnder Geologie hohe Anforderungen an die Bohr- und Ortungstechnik. Die geplante Trasse musste über die gesamte Distanz präzise geortet und gleichzeitig an die jeweiligen Bedingungen im Untergrund angepasst werden. Für die Pilotbohrung durch die Felsformation wurde der TERRA Rockmaster mit einem PDC-Meissel eingesetzt. Der 2°-Knick im Sondengehäuse ermöglichte es, den Rockmaster auch im harten Untergrund zu steuern.

Präzise Ortung mit Mag X Geo

‍

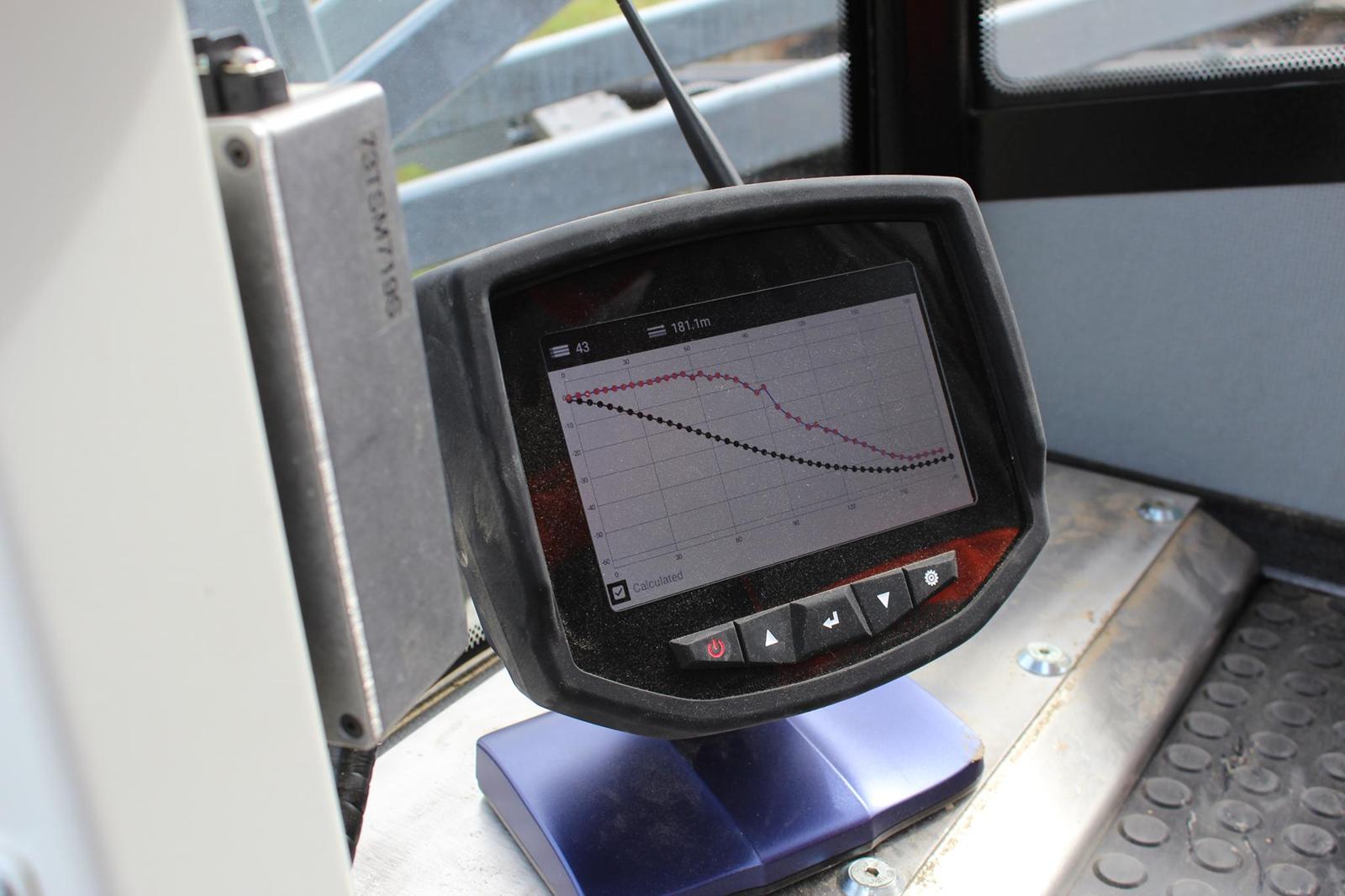

Für die Ortung der Pilotbohrung setzte das Bohrteam auf das Mag X Geo von Underground Magnetics. Technisch arbeitet das Mag X GEO mit 16 Frequenzen von 0,325 bis 41 kHz und ist mit verschiedenen Echo-Sendern kompatibel. Die Daten werden auf einem 7-Zoll-Farb-Touchscreen dargestellt. Das System verfügt zudem über integriertes Data Logging und kann die erfassten Bohrdaten direkt für Berichte weiterverwenden bzw. synchronisieren. Während des Bohrvorgangs lieferte das Ortungssystem wichtige Informationen über die Position und Neigung des Bohrkopfes. Der tatsächliche Verlauf der Pilotbohrung konnte dadurch kontinuierlich mit der geplanten Trasse abgeglichen werden. Gerade bei einer langen Bohrung mit einem deutlichen Höhenunterschied zwischen Start und Ziel ist eine präzise Ortung entscheidend. Notwendige Richtungskorrekturen können frühzeitig vorgenommen und die Pilotbohrung kontrolliert in Richtung des vorgesehenen Austrittspunktes geführt werden.

Räumvorgang mit hohem Spülvolumen

‍

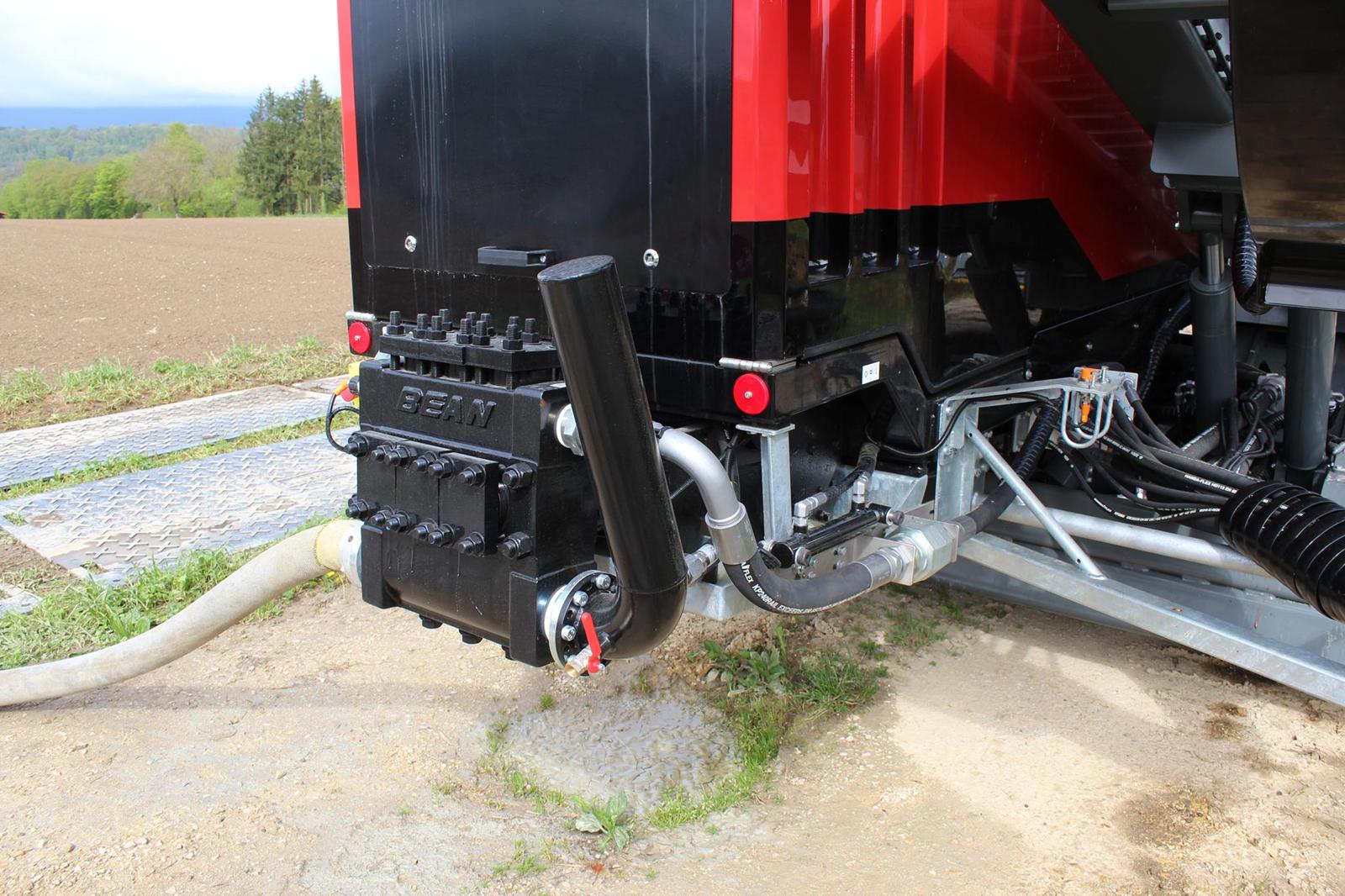

Nach dem erfolgreichen Austritt der Pilotbohrung am Zielpunkt wurde der Bohrkanal für das neue Produktrohr vorbereitet. Hierzu wurde eine Zwischenräumung notwendig. Eine entsprechend abgestimmte Bohrspülung unterstützte dabei den Abtransport des gelösten Materials, reduzierte die Reibung und stabilisierte den Bohrkanal. Die DJ 40 AT ist mit einer 510 l/min Hochdruckpumpe von FMC ausgestattet und fördert somit genügend Spülmenge zum Räumer. Damit waren die Voraussetzungen für den abschliessenden Einzug der neuen Wasserleitung geschaffen.

250 Meter Rohreinzug

‍

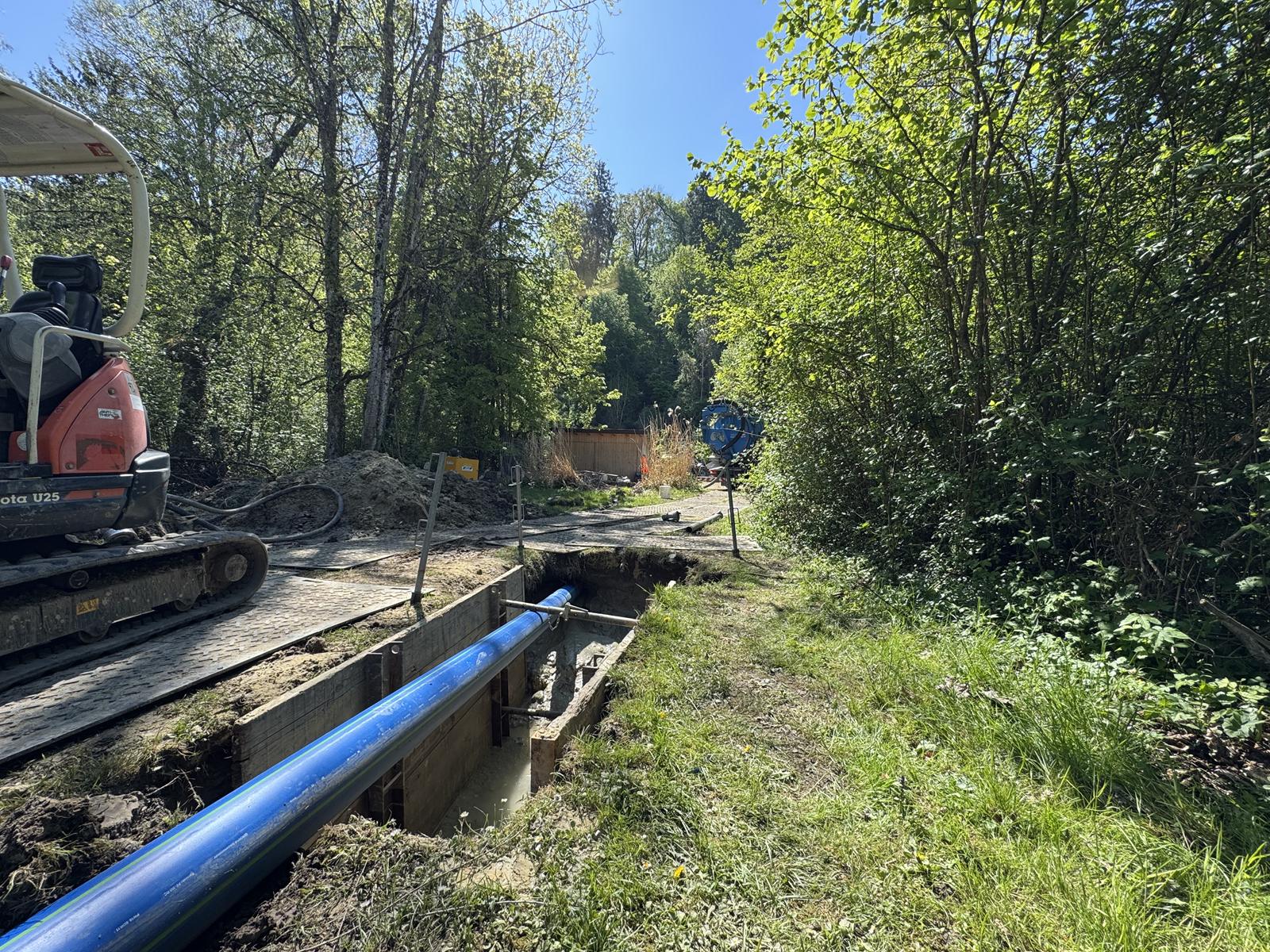

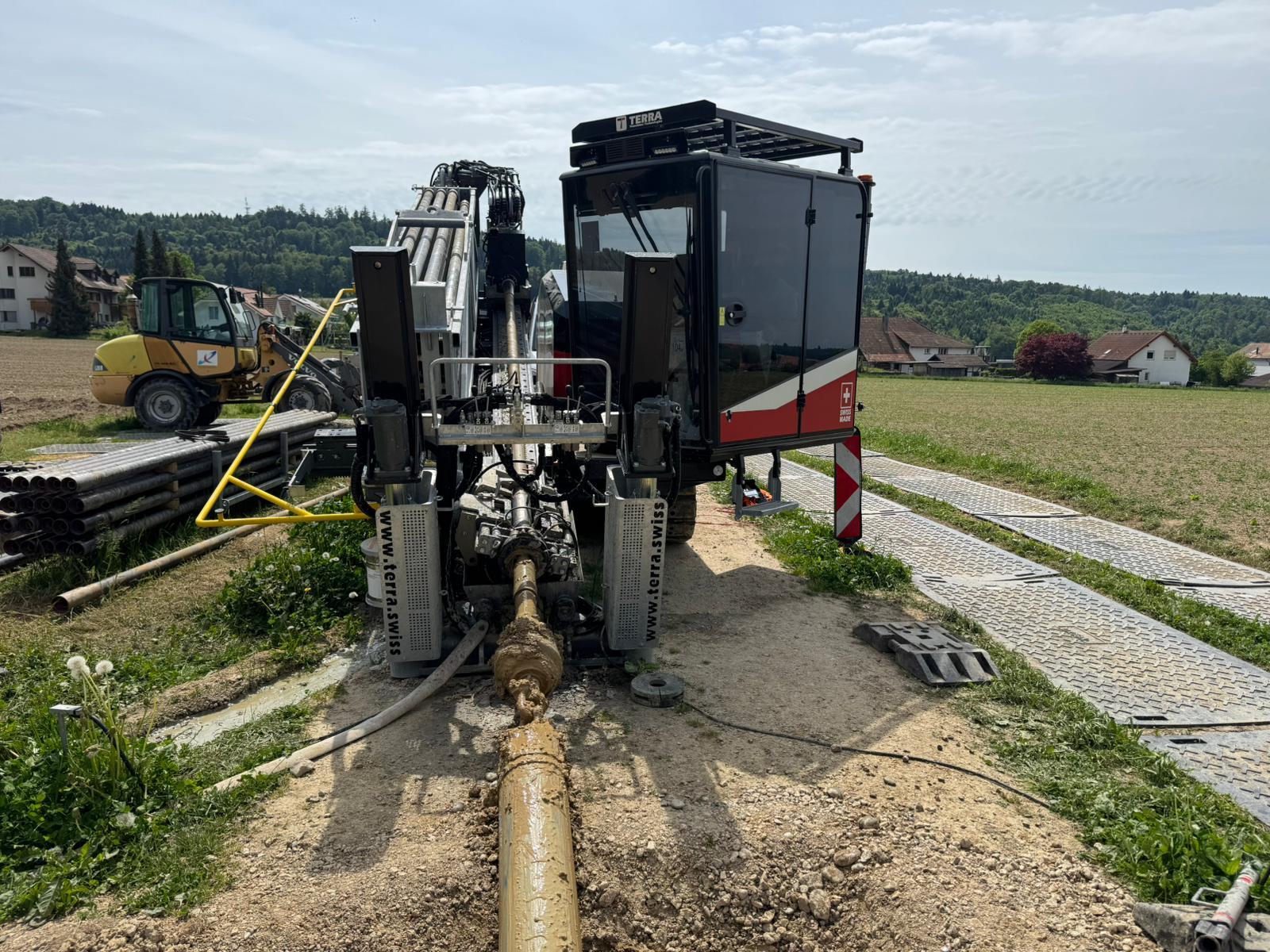

Im letzten Arbeitsschritt wurde das HDPE-Rohr DN 200 in den vorbereiteten Bohrkanal eingezogen. Über eine Strecke von 250 Metern konnte die neue Wasserleitung damit vom höher gelegenen Startpunkt bis in den Bereich des Seeufers grabenlos installiert werden. Gerade bei dieser Topografie zeigt sich der Vorteil der HDD-Technologie. Statt umfangreicher Erdarbeiten entlang des Hangs konnte die Leitung weitgehend unterirdisch und mit deutlich geringeren Eingriffen an der Oberfläche verlegt werden.

Erfolgreicher Einsatz unter anspruchsvollen Bedingungen

‍

Die Baustelle in der Schweiz zeigte eindrucksvoll die Stärken der Felsbohranlage TERRA-JET DJ 40 AT. Auf einer Bohrstrecke von 250 Metern mussten sowohl ein Höhenunterschied von rund 60 Metern als auch stark wechselnde Bodenverhältnisse bewältigt werden. Die Kombination aus dem TERRA-JET DJ 40 AT, dem TERRA Rockmaster für die Pilotbohrung und dem Mag X Geo von Underground Magnetics für die Ortung bildete dafür ein optimal abgestimmtes System. Am Ende wurde das Ziel erfolgreich erreicht: Eine neue HDPE-Wasserleitung DN 200, grabenlos verlegt durch weichen Boden und Fels bis hinunter zum Seeufer.

Projektdaten

‍

Einsatzort: Schweiz
Bohranlage: TERRA-JET DJ 40 AT
Bohrlänge: 250 m
Höhenunterschied: ca. 60 m
Geologie: Weicher Boden und Felsformation
Felsbohrsystem: TERRA Rockmaster
Ortungssystem: Underground Magnetics Mag X Geo
Produktrohr: HDPE DN 200
Medium: Wasser
