TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
HDD-Klasse: 8 t
Kompakt. Kräftig. Leistungsstark.

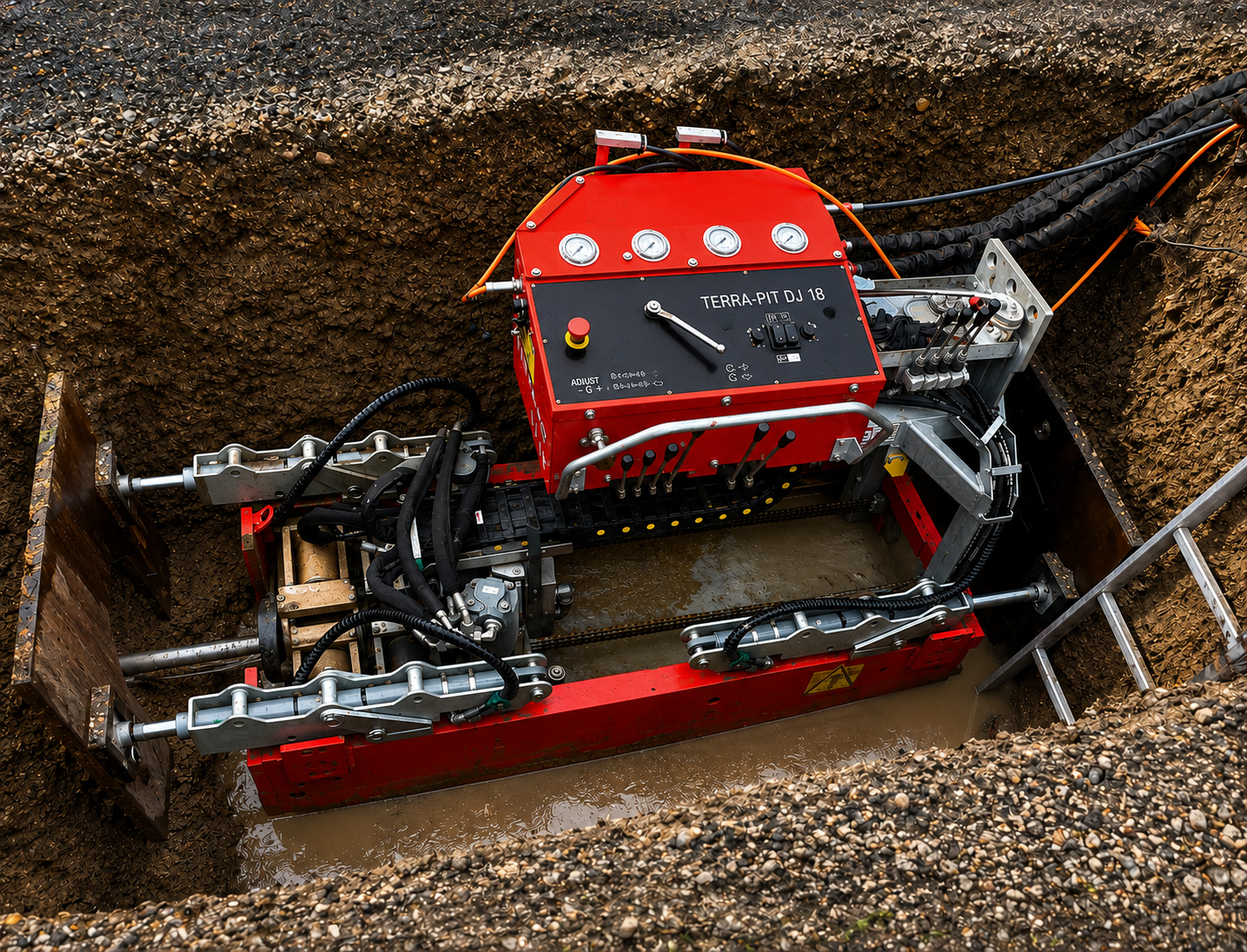

Die TERRA-PIT DJ 18 gehört zu den leistungsstärksten und produktivsten Kompakt-Bohranlagen ihrer Klasse. Entwickelt für anspruchsvolle Horizontalbohrungen auf engstem Raum, kombiniert sie maximale Leistung mit kompakten Abmessungen und hoher Wirtschaftlichkeit.
Angetrieben von einem zuverlässigen 75 PS Hatz-Dieselmotor erzeugt die DJ 18 PIT eine Zug- und Schubkraft von bis zu 80 kN (8 t) sowie ein Drehmoment von 3.000 Nm. Mit einem Spülvolumen von 95 l/min und einem maximalen Spüldruck von 70 bar können – abhängig von den Bodenverhältnissen – Bohrkanäle mit Durchmessern von bis zu 420 mm und Längen von bis zu 150 m realisiert werden.
Die kurze Installationszeit sowie der geringe CO₂-Fussabdruck machen die DJ 18 zur idealen Lösung für moderne Infrastruktur- und Leitungsbauprojekte. Dank ihres reduzierten Geräuschpegels und des optimierten Kraftstoffverbrauchs ist die Maschine besonders wirtschaftlich und umweltfreundlich im Betrieb.

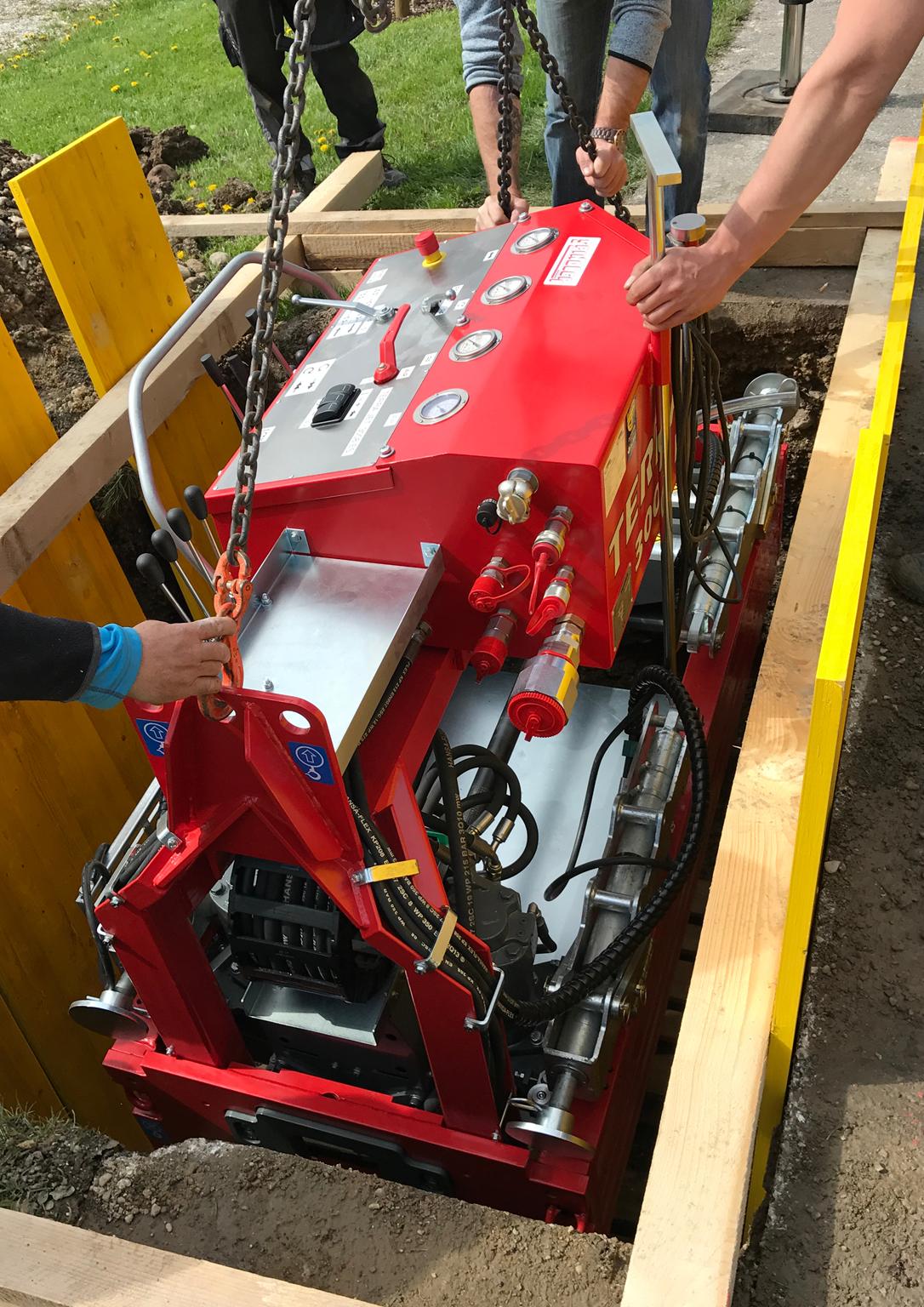

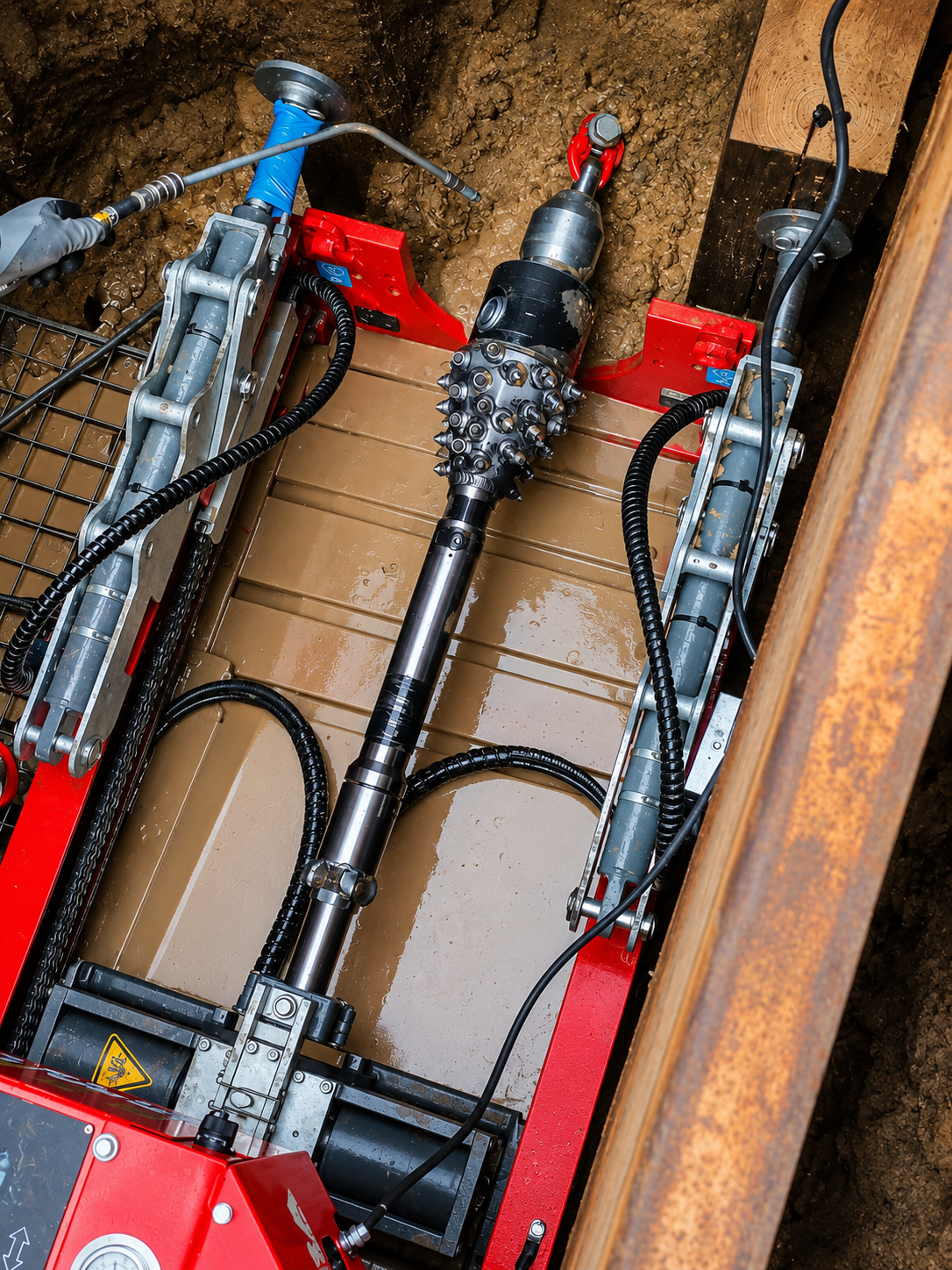

Die verschiebbare Losbrechvorrichtung der TERRA-PIT DJ 18 kann nach hinten versetzt werden. Dadurch lassen sich Aufweitkopf und Neurohr direkt bis in die Arbeitsgrube zurückziehen. Die Demontage erfolgt somit komfortabel und sicher innerhalb der Grube, was den Arbeitsaufwand reduziert und den Baustellenablauf deutlich vereinfacht.

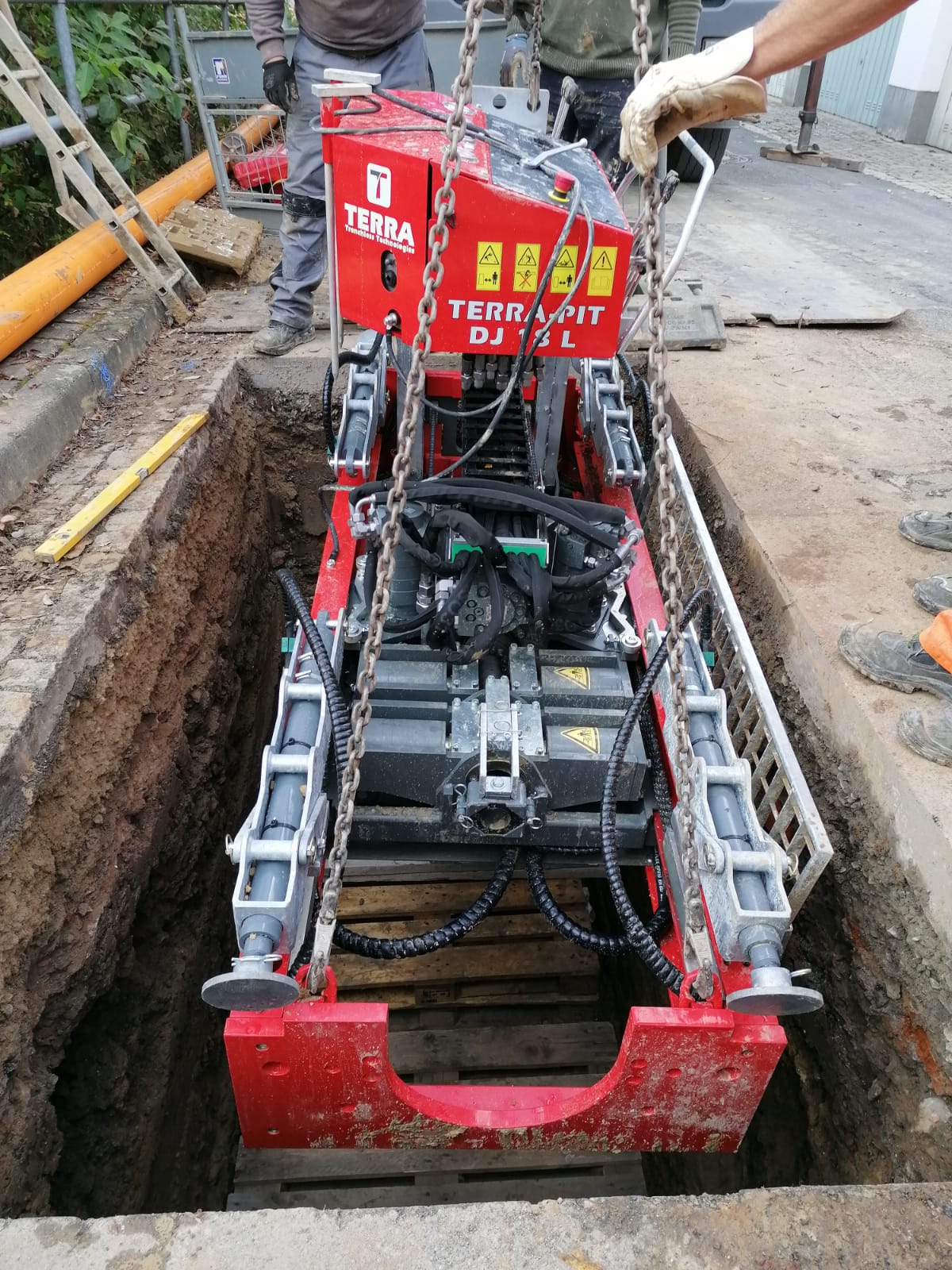

Die DJ 18 ist sowohl als Kurzversion (2.0 m) als auch als Langversion (2.5 m) erhältlich. Mit einer Breite von lediglich 0.9 m eignet sie sich ideal für kompakte Baugruben und beengte innerstädtische Einsatzorte.
Die leistungsstarke hydraulische Losbrechvorrichtung ermöglicht das schnelle und sichere Lösen von Gestängeverbindungen auch unter hohen Belastungen. Mit einer Klemmkraft von 11 Tonnen und einem Losbrechmoment von 5.200 Nm gewährleistet sie einen effizienten Arbeitsablauf und minimiert Stillstandzeiten auf der Baustelle. Für den Rohreinzug kann die Losbrecheinrichtung komplett nach hinten versetzt werden.

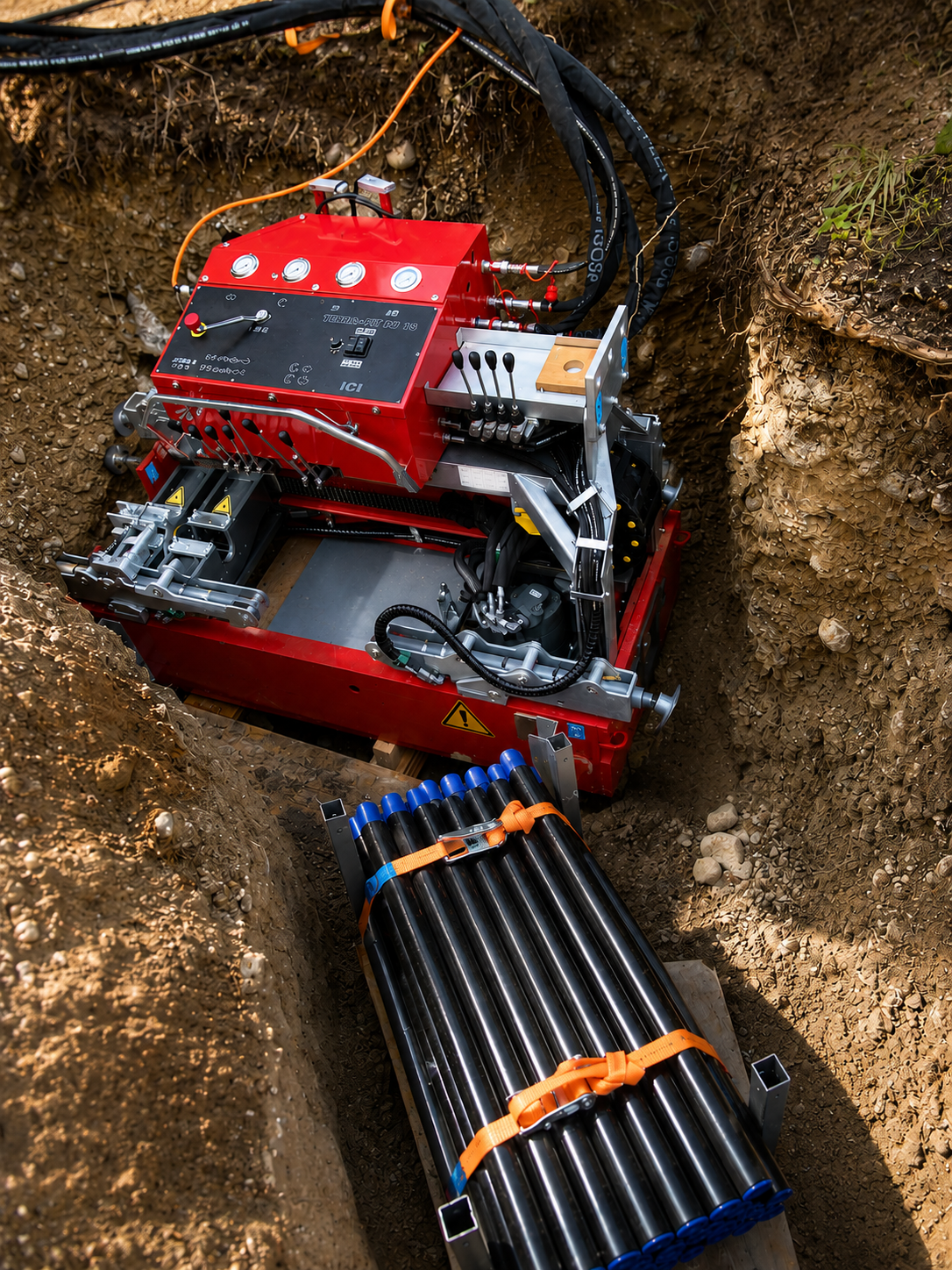

Die hochwertigen Bohrstangen ermöglichen einen minimalen Biegeradius von 31 m und bieten damit optimale Voraussetzungen für präzise Bohrungen. Bei der Kurzversion kommen Bohrstangen mit einer Länge von 1.0 m zum Einsatz, während die Langversion mit 1.5 m langen Bohrstangen ausgestattet ist. Dadurch lässt sich die Maschine optimal an die jeweiligen Baustellenanforderungen anpassen. Die DJ 18 PIT verfügt über eine praktische Gestängeablage, auf der bis zu fünf Bohrstangen direkt an der Maschine mitgeführt werden können. Dies sorgt für kurze Rüstzeiten und einen effizienten Bohrbetrieb.

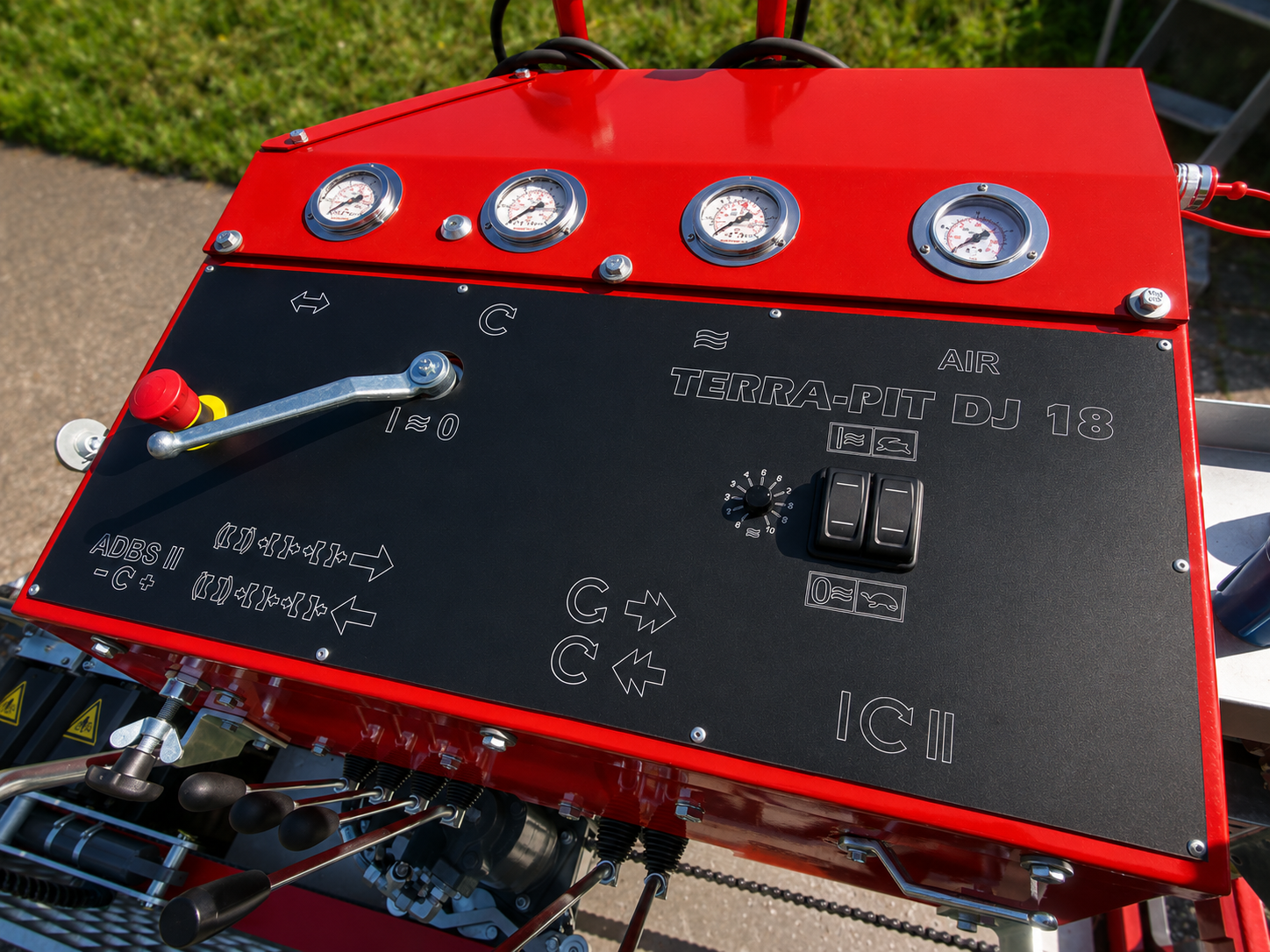

Das ergonomisch gestaltete Bedienpult überzeugt durch eine klare und übersichtliche Anordnung aller Bedienelemente. Sämtliche Funktionen der Bohranlage sind intuitiv erreichbar und ermöglichen eine komfortable sowie präzise Maschinensteuerung.
Die integrierte elektrische Regelung der Spülflüssigkeit erfolgt stufenlos über ein Potentiometer, wodurch sich Spülmenge und Bohrleistung optimal an die jeweiligen Bodenverhältnisse anpassen lassen. Für den Anschluss eines Ortungsmonitors ist serienmässig ein 12-Volt-Anschluss integriert.
Zur Erhöhung der Arbeitssicherheit ist die Grubenlafette mit einem Stromschlagalarm inklusive Tester und Erdungsstab ausgestattet. Dadurch werden potenzielle Gefahren durch unterirdische Stromleitungen frühzeitig erkannt und die Sicherheit auf der Baustelle erhöht.

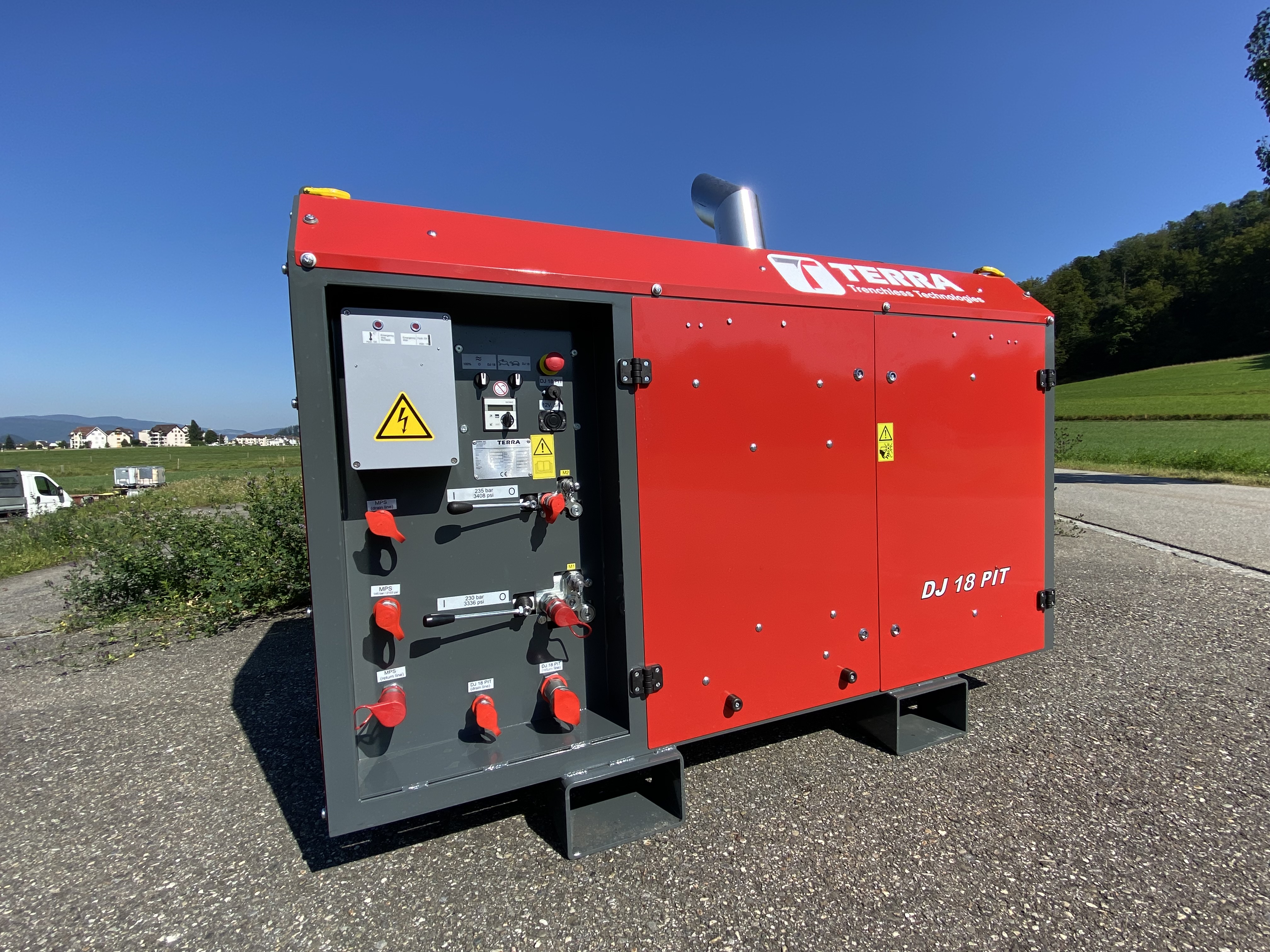

Die TERRA-PIT DJ 18 wird von einem modernen 75 PS starken HATZ-Dieselmotor der Euro-Stufe 5 angetrieben. Das leistungsfähige Aggregat überzeugt durch hohe Zuverlässigkeit, geringen Kraftstoffverbrauch und niedrige Emissionswerte.
Die Motordrehzahl lässt sich stufenlos zwischen Leerlauf und Vollgas regulieren und ermöglicht so eine optimale Anpassung an die jeweiligen Bohrbedingungen.
Dank der zwei voneinander unabhängigen Hydraulikkreisläufe für Vorschub und Rotation können maximale Zug- und Schubkräfte sowie das volle Drehmoment gleichzeitig genutzt werden. Dies sorgt für höchste Effizienz, verbesserte Bohrleistung und maximale Produktivität auch unter anspruchsvollen Einsatzbedingungen.
Die Misch- und Pumpstation wurde speziell für den Einsatz mit der TERRA-PIT DJ 18 entwickelt und gewährleistet eine zuverlässige Versorgung mit hochwertiger Bohrspülung. Mit einer Mischleistung von bis zu 800 l/min und einer leistungsstarken FMC-Pumpe mit 95 l/min Förderleistung bietet sie optimale Voraussetzungen für effiziente HDD-Bohrungen.
Der Tank ist mit einer integrierten Bodenspülung ausgestattet, die für eine kontinuierliche Durchmischung sorgt und das Absetzen von Bentonit verhindert. Dadurch bleibt die Bohrspülung jederzeit homogen und einsatzbereit, was die Bohrleistung erhöht und den Verschleiss der Anlage reduziert.
Je nach Projektanforderung kann die MPS DJ 18 mit einem oder zwei Tanks je 2.000 Liter Fassungsvermögen ausgestattet werden. Die modulare Ausführung ermöglicht eine optimale Anpassung an unterschiedliche Einsatzbedingungen und Bohrprojekte.
Ihre Vorteile
Leistungsstärkste Grubenbohranlage ihrer Klasse
Mit 80 kN (8 t) Zug- und Schubkraft und einem Drehmoment von 3.000 Nm ist die DJ 18 PIT eine der leistungsstärksten und kompaktesten Grubenbohranlagen auf dem Markt.
Rohreinzug bis in die Grube
Aufweitkopf und Neurohr lassen sich direkt bis in die Arbeitsgrube zurückziehen. Die Demontage der Werkzeuge erfolgt komfortabel und sicher innerhalb der Grube.
Als Kurz- oder Langversion erhältlich
Die DJ 18 PIT gibt es in einer Kurzversion (2.0 m Länge) und einer Langversion (2.5 m Länge). Die Bohrstangen sind handlich und weisen einen Biegeradius von 31 m auf.
95 l/min Spülmenge für eine hohe Produktivität
Die FMC-Pumpe der Misch- und Pumpstation fördert bis zu 95 l/min Spülung zur Bohranlage. Gerade bei grösseren Aufweitungen erhält man so einen schnellen und effektiven Rohreinzug.
Technische Daten
Technische Änderungen kurzfristig ohne Vorankündigung vorbehalten.
