HDD-Bohrung aus der Grube mit der DJ 18 PIT

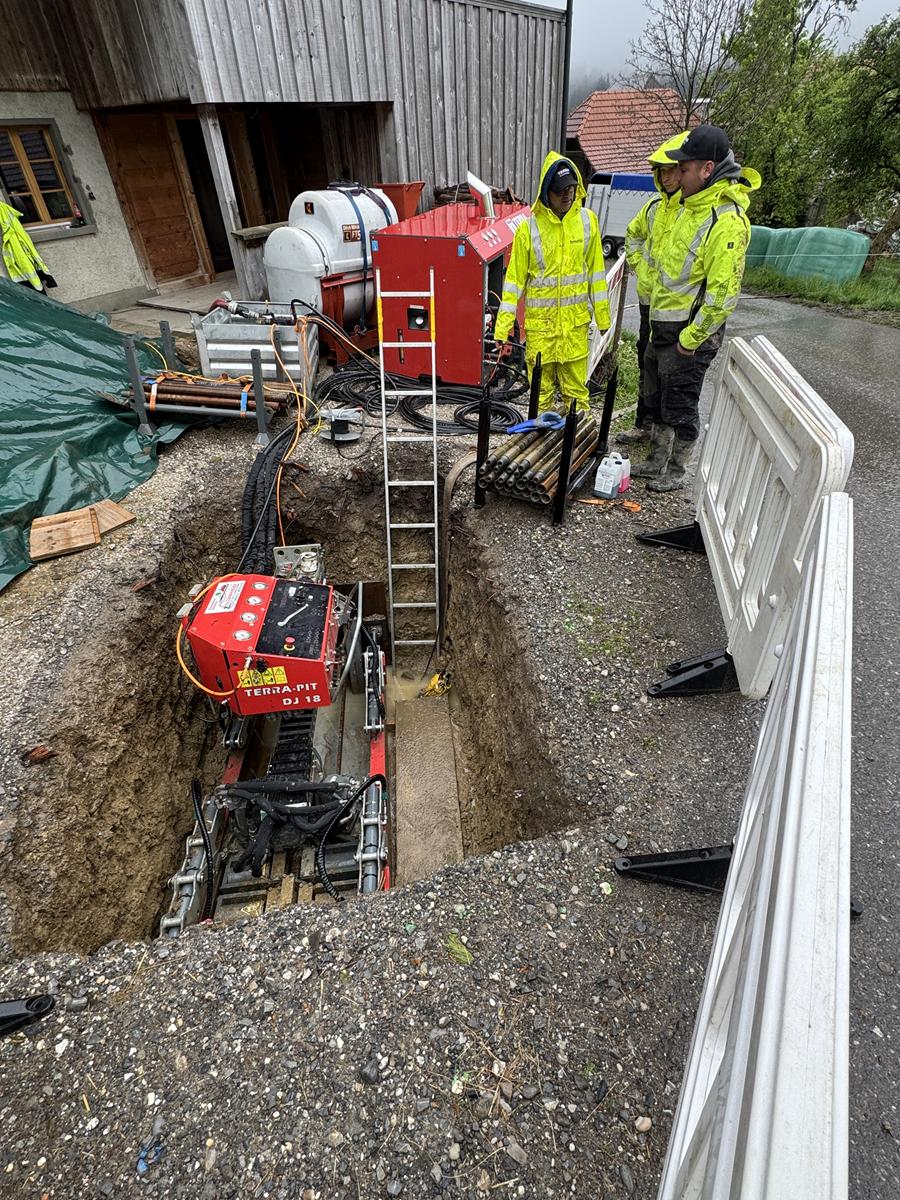

TERRA-PIT DJ 18 im Einsatz

‍

Wenn eine gesteuerte Bohrung unter beengten Platzverhältnissen direkt aus einer Baugrube gestartet werden muss, spielt die TERRA-PIT DJ 18 ihre besonderen Stärken aus. Die leistungsstarke Grubenbohranlage kombiniert kompakte Abmessungen mit hoher Zug- und Schubkraft und ermöglicht den direkten Start auf Höhe der späteren Leitung – ohne zusätzliche Anfahrstrecke und ohne unnötigen Eintrittswinkel.

Mit 80 kN beziehungsweise 8 t Zug- und Schubkraft, 3'000 Nm Drehmoment und einem Spülvolumen von bis zu 95 l/min bei 70 bar bietet die TERRA-PIT DJ 18 die nötige Leistung für anspruchsvolle HDD-Bohrungen. Je nach Bodenverhältnissen sind Bohrungen bis zu 150 m und Aufweitungen bis Ø 420 mm möglich.

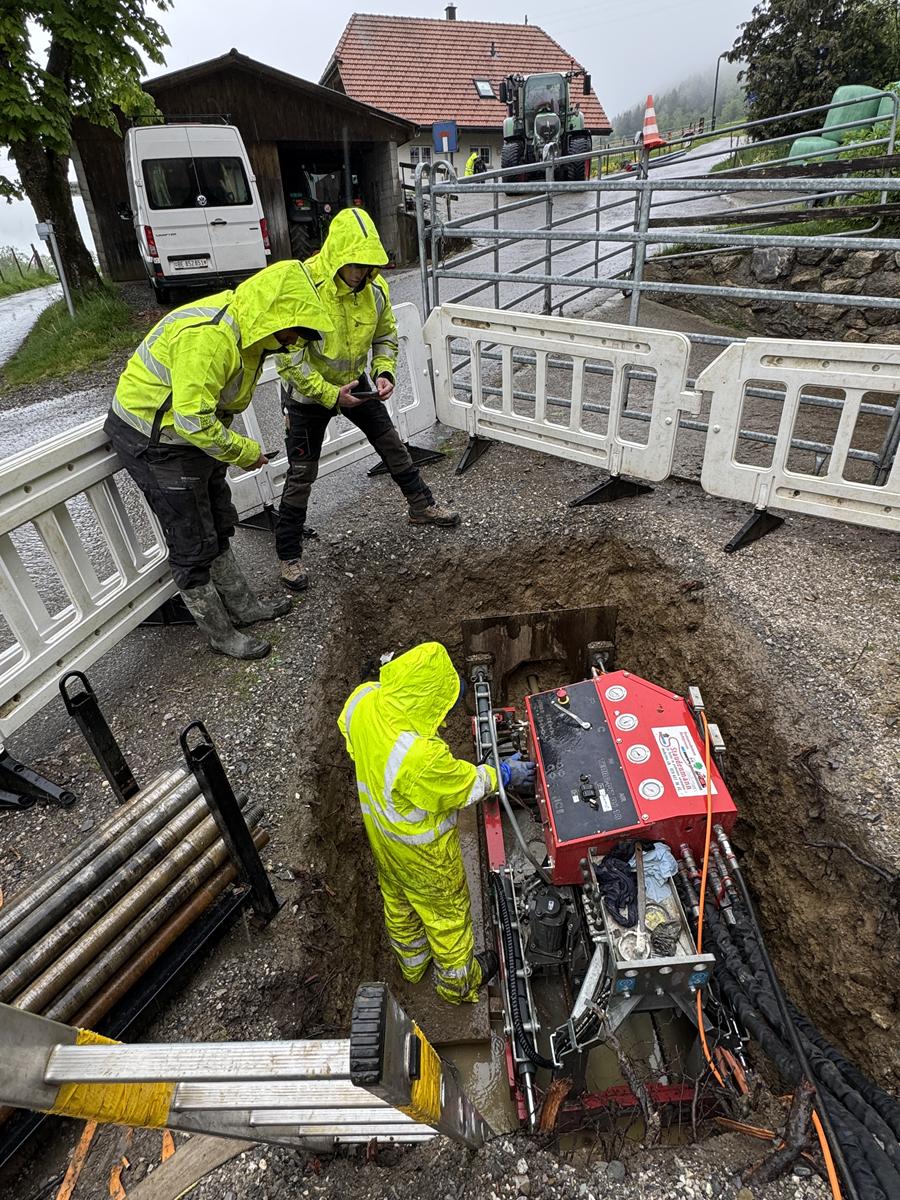

Direkter Start aus der Baugrube

‍

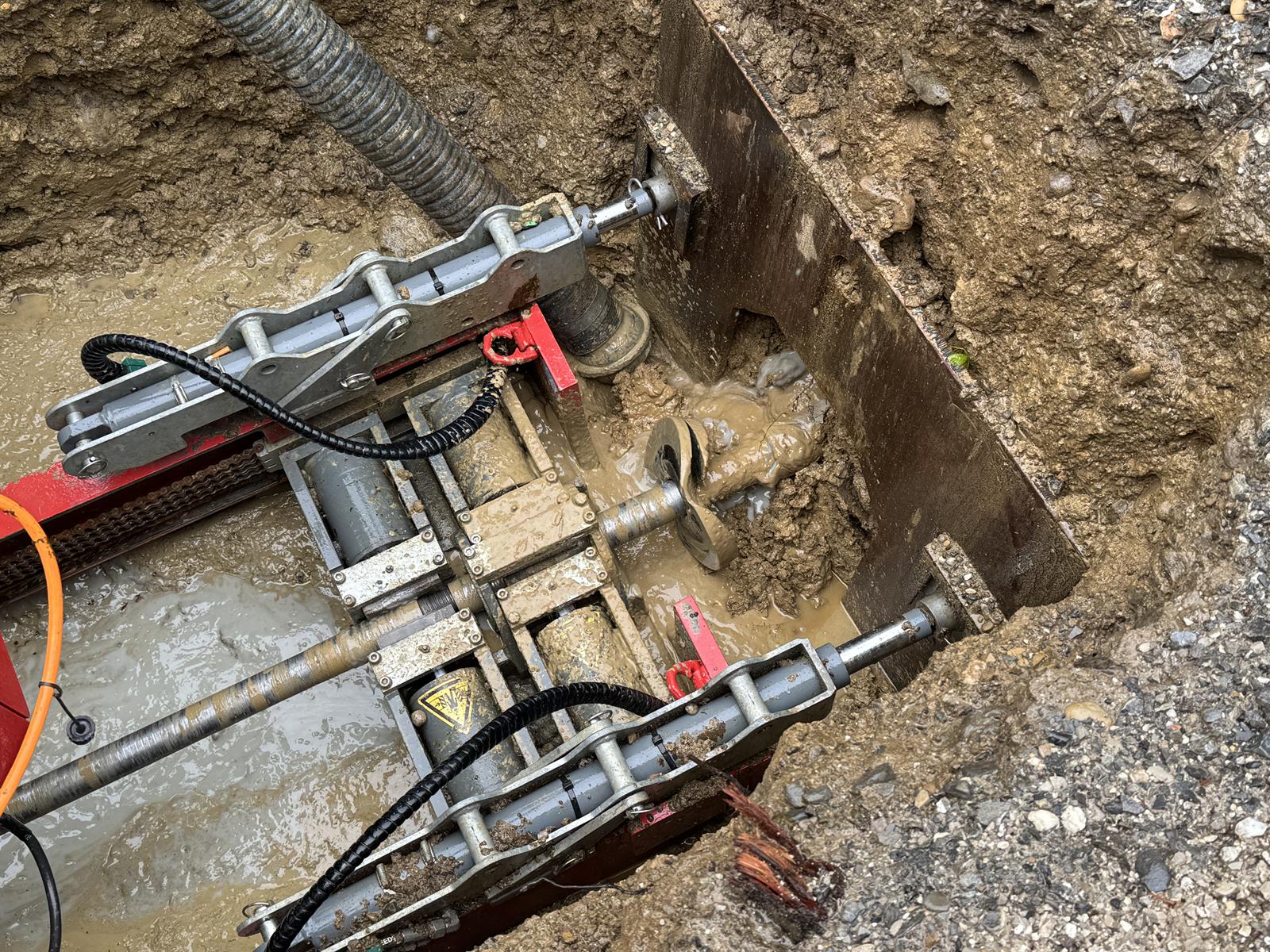

Die modulare Bauweise der TERRA-PIT DJ 18 ermöglicht den Einsatz direkt in der Baugrube. Dadurch kann die Bohrung unmittelbar auf der vorgesehenen Tiefenlage der späteren Leitung gestartet werden.

Im Gegensatz zu einer herkömmlichen HDD-Bohranlage ist keine lange Anfahrstrecke erforderlich, um zunächst auf die benötigte Verlegetiefe zu gelangen. Das spart Bohrmeter, Zeit und Platz – besonders bei Arbeiten in dicht bebauten Gebieten oder bei begrenzten Platzverhältnissen.

Präzise Pilotbohrung

‍

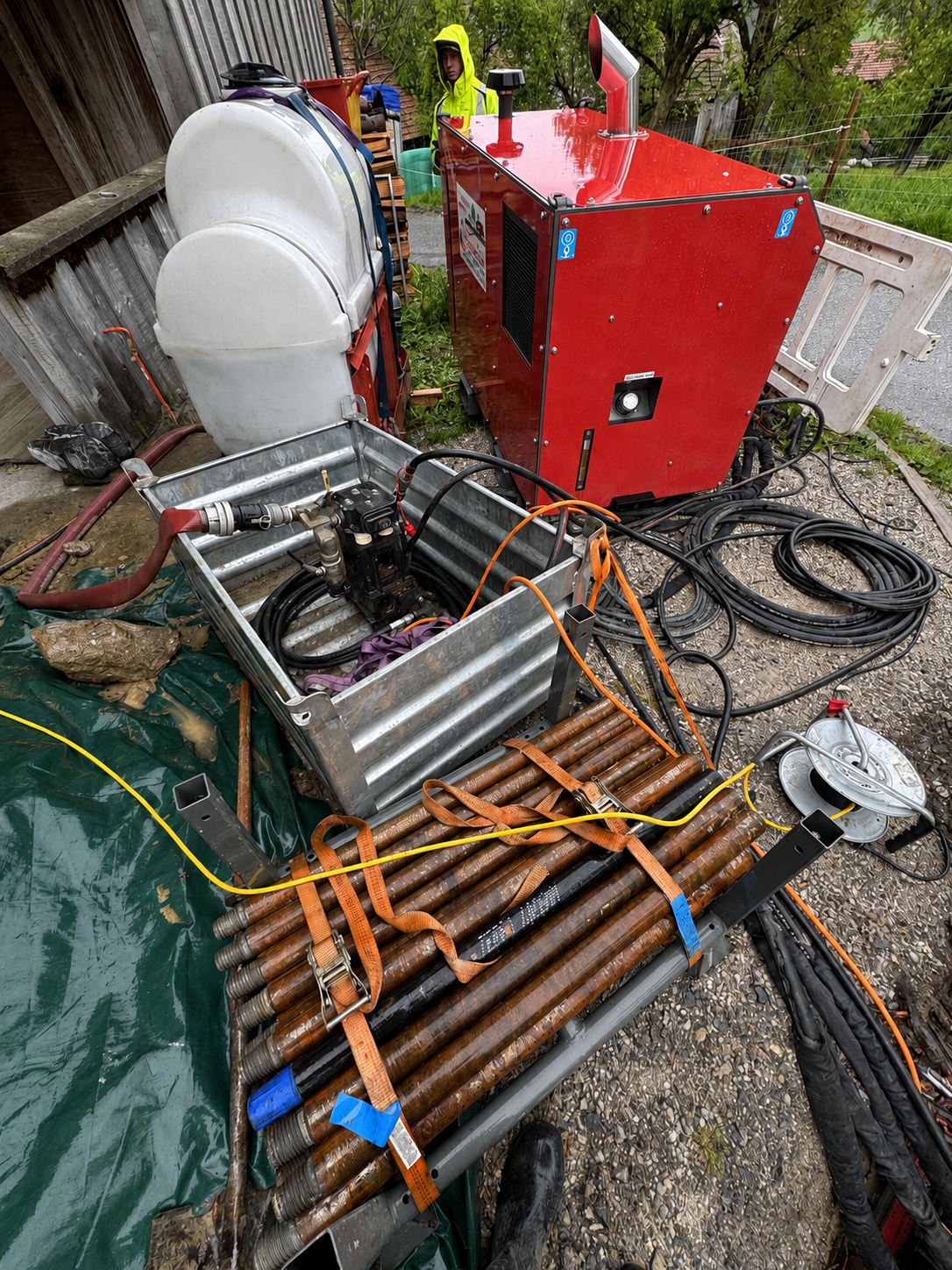

Nach dem Aufbau der Anlage in der Baugrube begann die Pilotbohrung entlang der geplanten Trasse. Meter für Meter wurde das Bohrgestänge vorgetrieben und der Bohrkopf kontrolliert bis zum Zielpunkt geführt.

Die hohe Zug- und Schubkraft sowie das Drehmoment der TERRA-PIT DJ 18 ermöglichen dabei eine effiziente und kontrollierte Bohrung auch unter anspruchsvollen Bedingungen. Durch die getrennten Hydraulikkreisläufe für Rotation und Vorschub können Drehmoment und Vortrieb gleichzeitig genutzt werden.

Aufweitung und Rohreinzug

‍

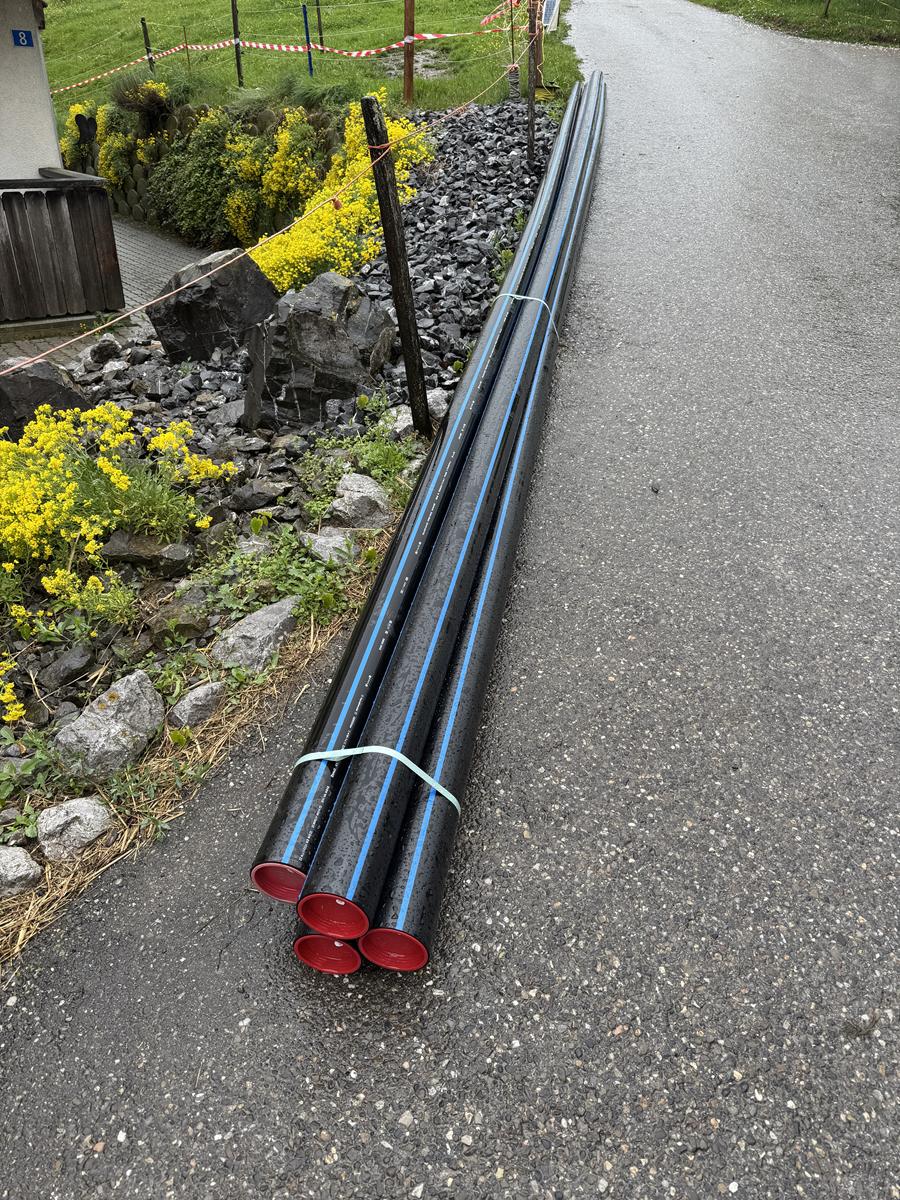

Nach erfolgreicher Pilotbohrung wurde das Bohrloch schrittweise mit einem Räumer auf den benötigten Durchmesser aufgeweitet. Anschliessend konnte die vorgesehene Leitung entlang der vorbereiteten Bohrtrasse eingezogen werden.

Die TERRA-PIT DJ 18 zeigt damit ihre besonderen Vorteile überall dort, wo grabenlose Leitungsverlegung mit begrenztem Platzangebot kombiniert werden muss. Ob im innerstädtischen Bereich, zwischen bestehenden Leitungen oder bei Arbeiten direkt aus Schächten und Baugruben – die Maschine ermöglicht leistungsstarke HDD-Bohrungen genau dort, wo konventionelle Bohranlagen an ihre Grenzen stossen.
