HDD-klasse: 6 t

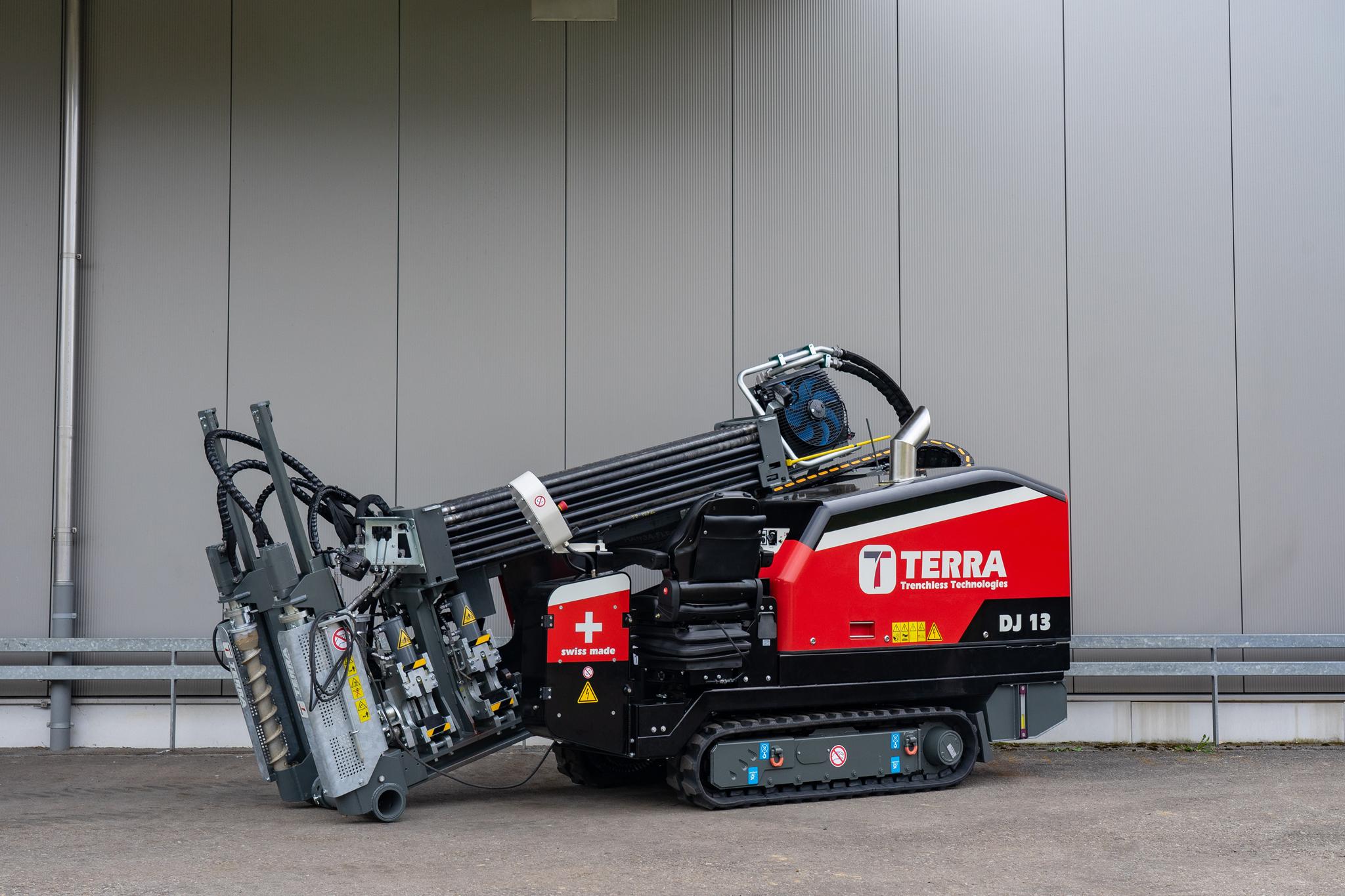

De ideale machine voor glasvezelaanleg - spoelboren met de DJ 13
Met de TERRA-JET DJ 13 hebben de Zwitserse ingenieurs een van de krachtigste HDD-boorinstallaties in de 6-tons klasse ontwikkeld. Hij is nog krachtiger, productiever en sneller dan zijn voorganger.
Met de DJ 13 kunnen boringen tot 120 m lang en boorkanalen tot Ø 300 mm worden gerealiseerd.
De HATZ-dieselmotor heeft een maximaal aandrijfvermogen van 55 kW (75 pk). Dergelijke motoren worden doorgaans ingebouwd in HDD-boorinstallaties in de 8-10 tons klasse.
Dankzij de hoge vermogensreserves draait de motor op slechts 2.300 tpm. Dit verlaagt het geluidsniveau en het dieselverbruik. Deze HATZ-dieselmotor voldoet aan de nieuwste milieunormen (Euro 5). AdBlue is niet nodig.
Met een spoelvolume van 160 l/min is de DJ 13 de absolute koploper in zijn klasse en ontworpen voor maximale productiviteit. Hiermee kunnen ook uitdagende ondergronden worden aangepakt.

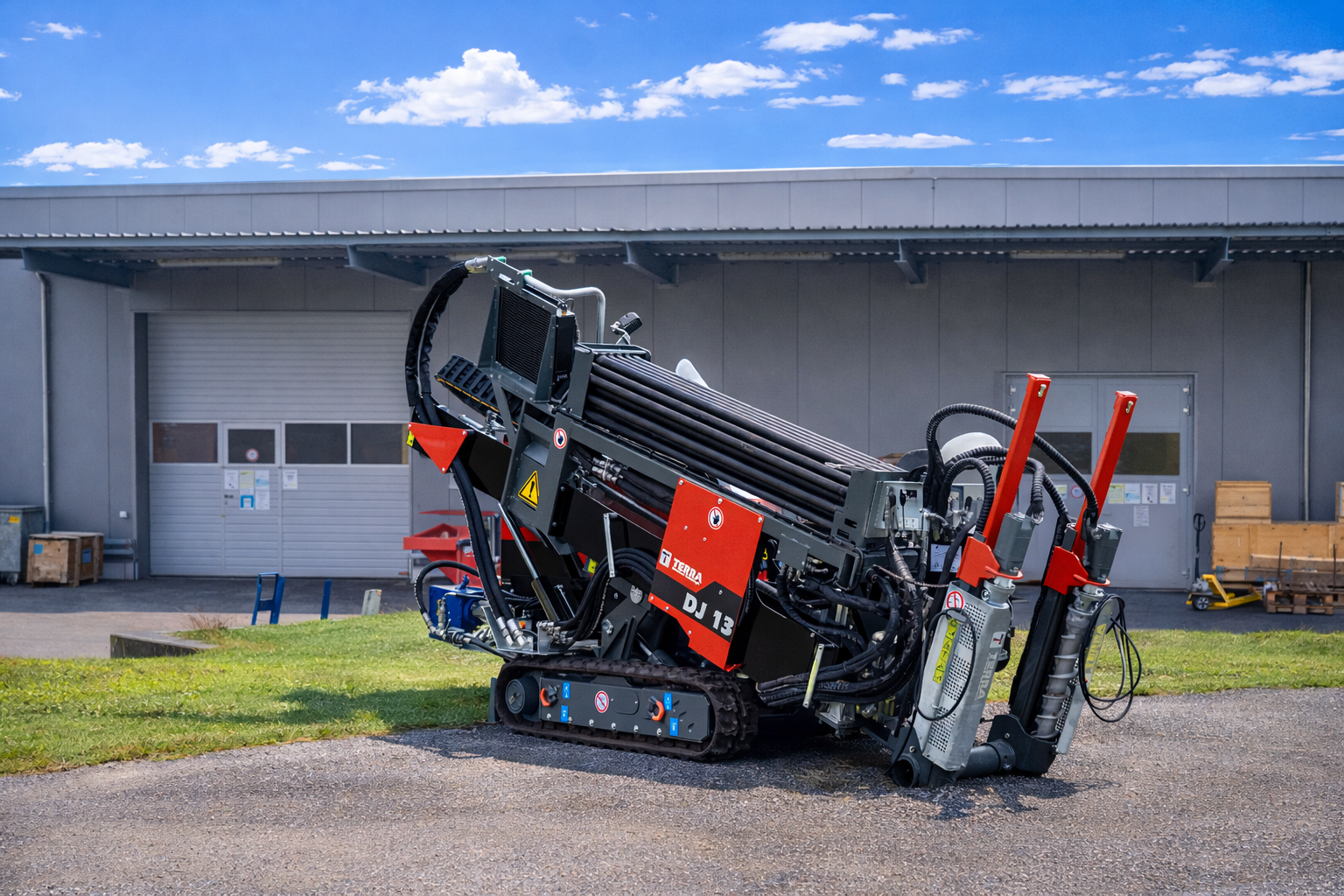

De 2 meter lange boorstangen onderscheiden zich door een minimale buigradius van slechts 28 meter. Hierdoor kunnen nutsleidingen probleemloos worden omzeild en aangelegd. Het stangenmagazijn bevat standaard 70 meter aan boorstangen.
.png)

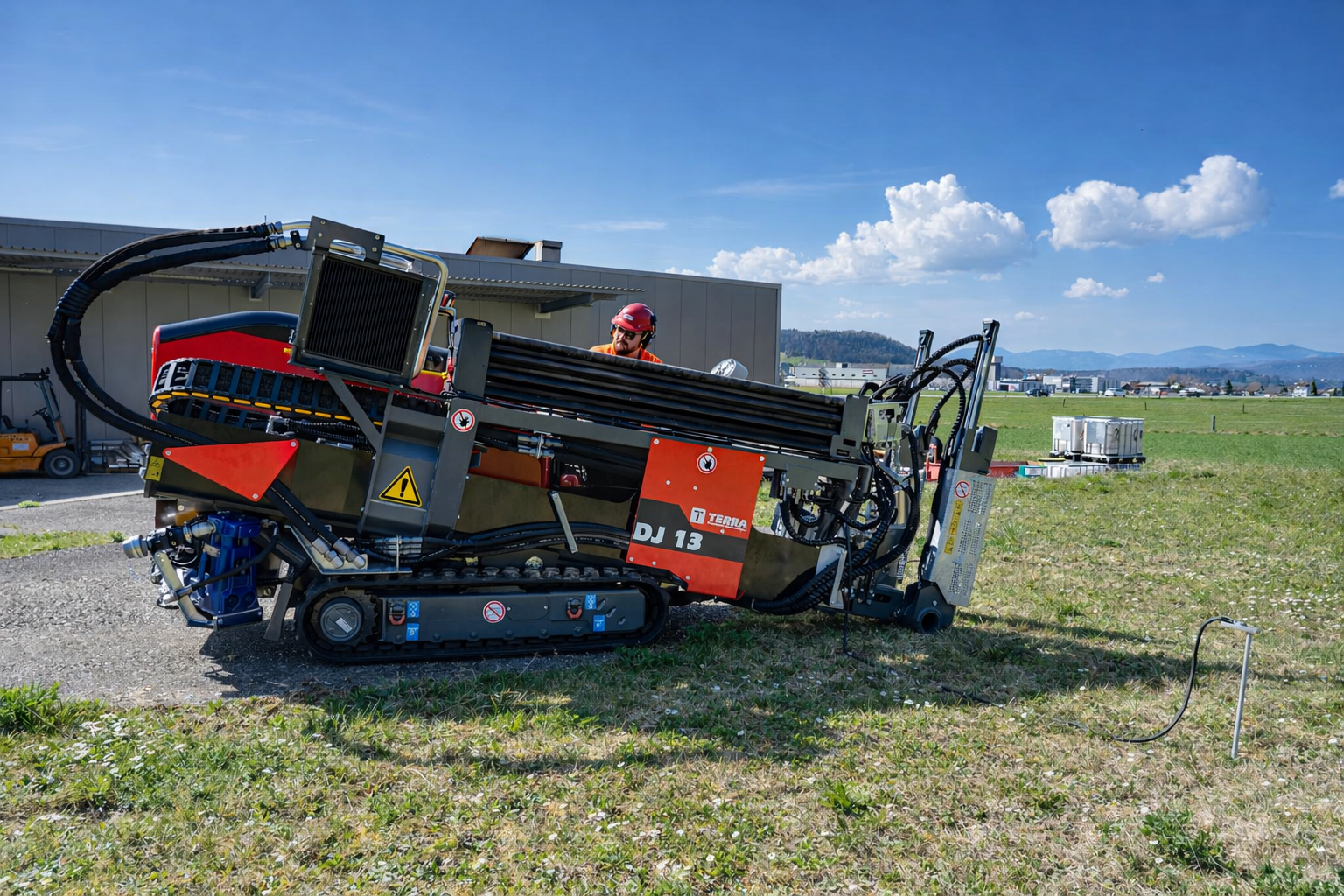

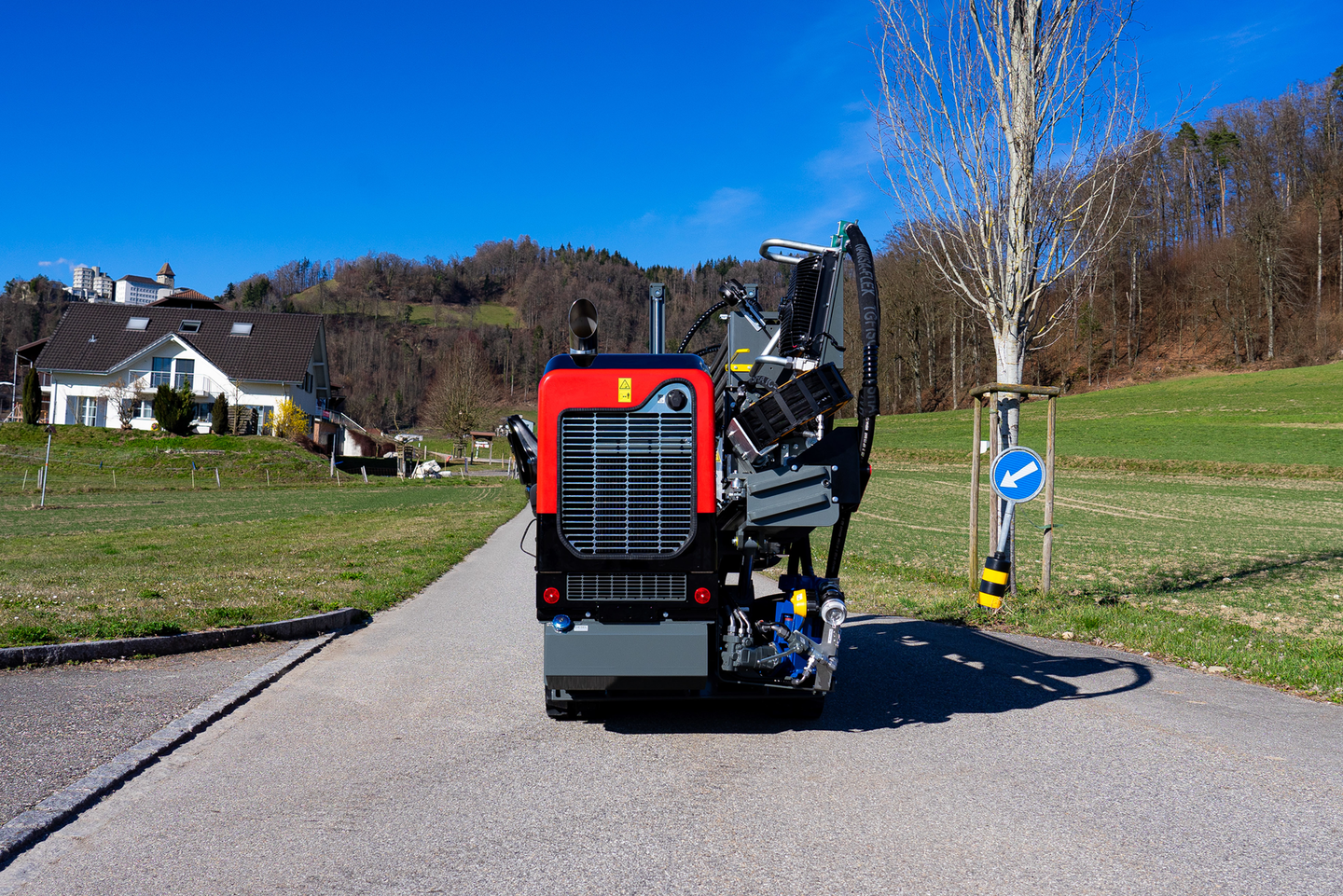

De compacte en wendbare boorinstallatie DJ 13 kan door een doorgang van 1,30 meter rijden en gemakkelijk met een afstandsbediening worden gemanoeuvreerd.

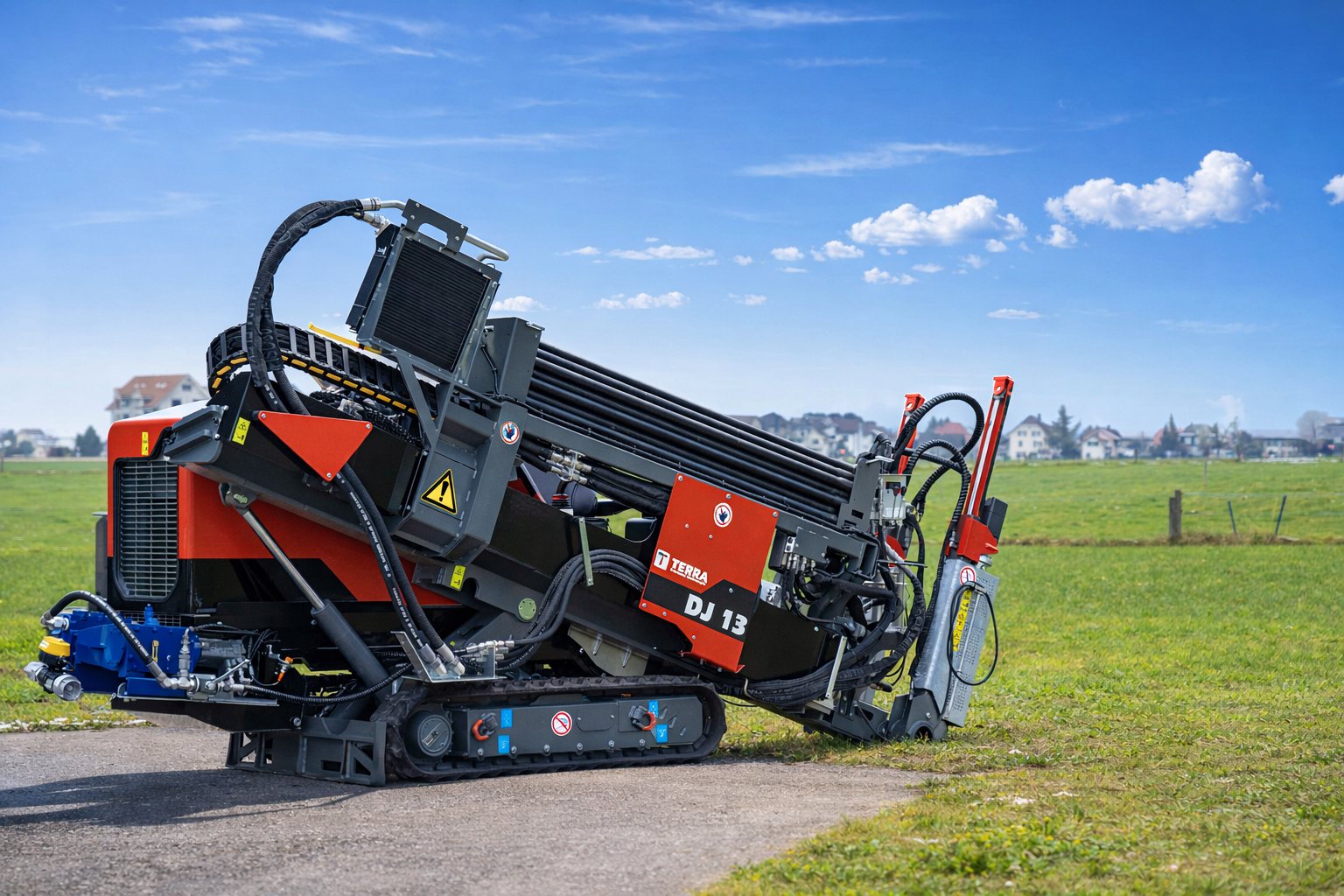

De pendelgelagerde boorhelling heeft twee draaipunten, waarbij het tweede draaipunt langs een cirkelbaan kan worden verschoven. Hierdoor zijn intredehoeken van 18% - 40% (10° - 22°) mogelijk. De rubberen rupsbanden blijven tot 36% altijd op de grond.

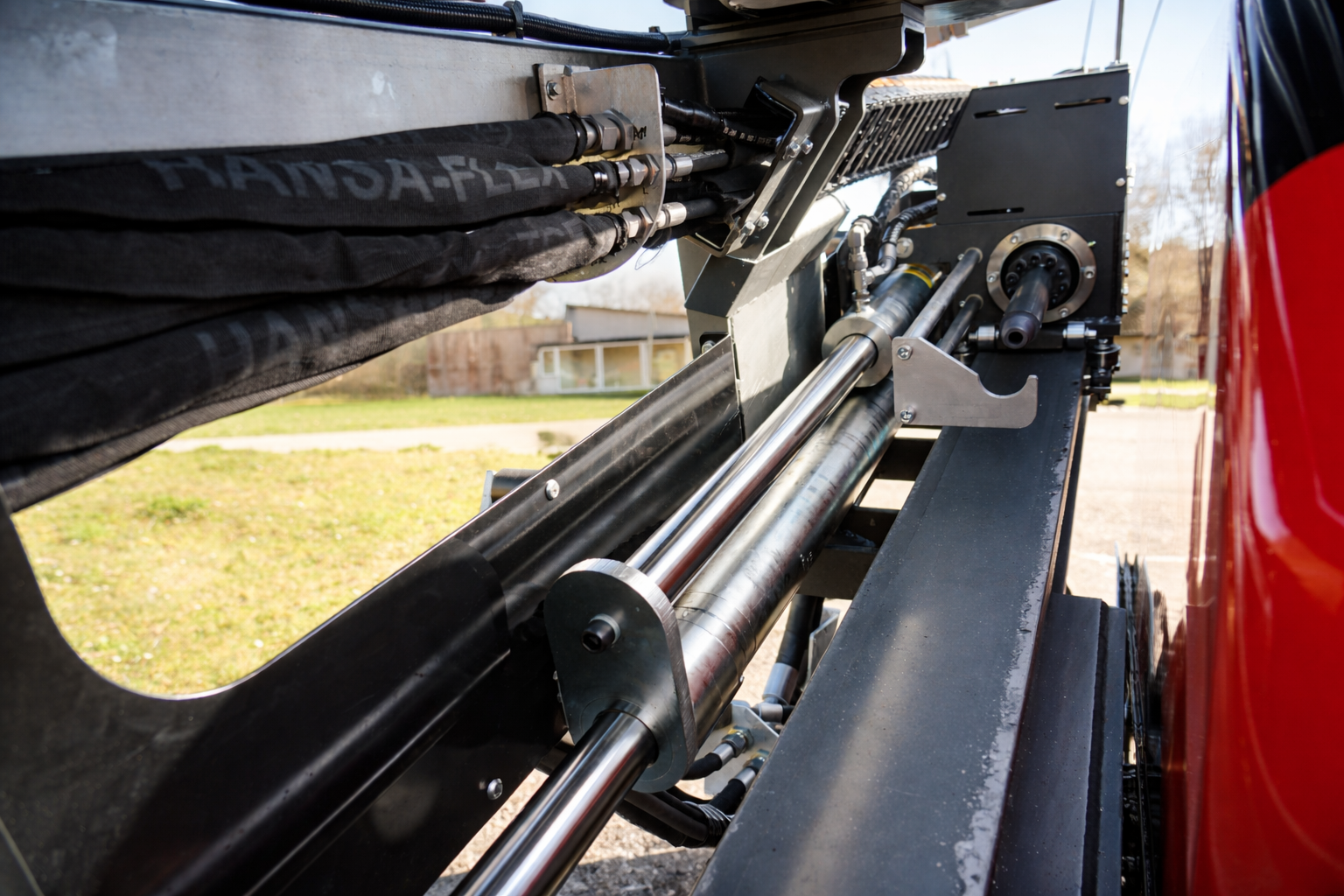

De aanvoer en terugtrekking van de boorslede gebeurt via een directe dubbelcilinderaandrijving ("DIRECT RAM"). Dit is verliesvrij, robuust en krachtig. Dit nieuwe concept van TERRA maakt maximale boor- en trekkrachten mogelijk, zelfs bij lage snelheden, zonder dat de boorhelling verlengd hoeft te worden. De dubbelcilinder werkt in beide richtingen met volledige kracht.
Intelligente bedieningselementen zoals de aanvoersturing, de automatische peddelbediening of de boortempomaat zijn in de DJ 13 geïntegreerd en maken het boorproces voor de operator aanzienlijk eenvoudiger. De elektronische automatische terugtrekfunctie ADBSe regelt de terugtreksnelheid binnen milliseconden. De operator kan achteroverleunen; de machine neemt het werk over. Dankzij de doordachte PLC-besturing en de geïntegreerde boorassistentiesystemen 'voelt' de machine de ondergrond en past deze zich optimaal aan de bodemgesteldheid aan.

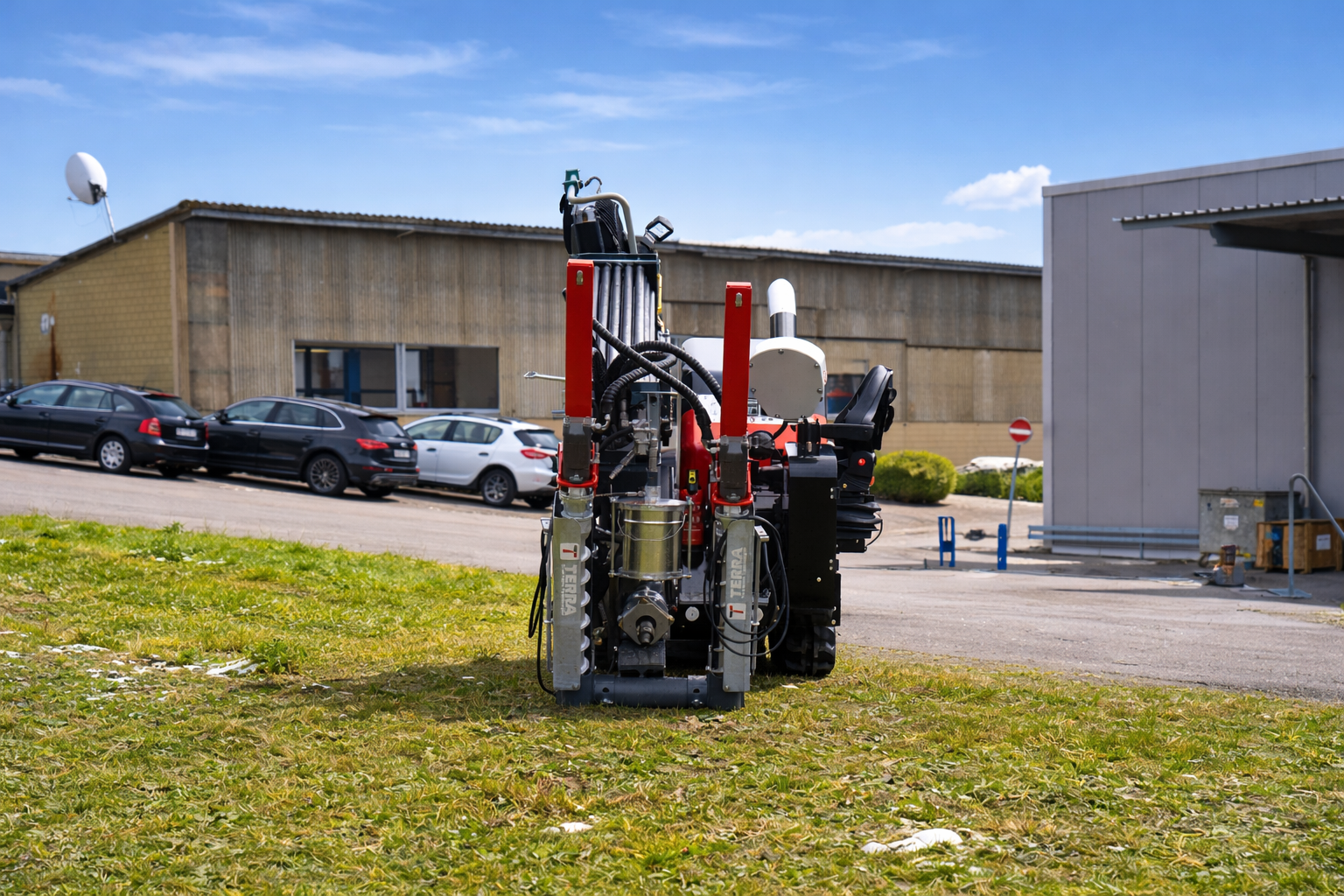

De hydraulische verankering gebeurt met twee onafhankelijke kolommen. De grondankers zijn aan de onderzijde voorzien van hardmetalen stiften. Ze boren zich door asfalt en grind heen. De hellingshoek van elke kolom kan individueel worden ingesteld. Bij kritieke leidingen in de ondergrond kunnen de kolommen ook zijdelings worden verplaatst. Net als bij de grotere HDD-boorinstallaties worden bij de DJ 13 de stangen vóór het vastschroeven hydraulisch gesmeerd. Ook de vetpot met 8 kg speciaal vet zet nieuwe maatstaven.
Uw voordelen
Gepatenteerde dubbele cilinder-voeding
Met de gepatenteerde dubbele cilinder-voeding kan 6 ton aan trek- en duwkracht worden gegenereerd. Voor zo'n compacte machine is dit een absoluut topcijfer.

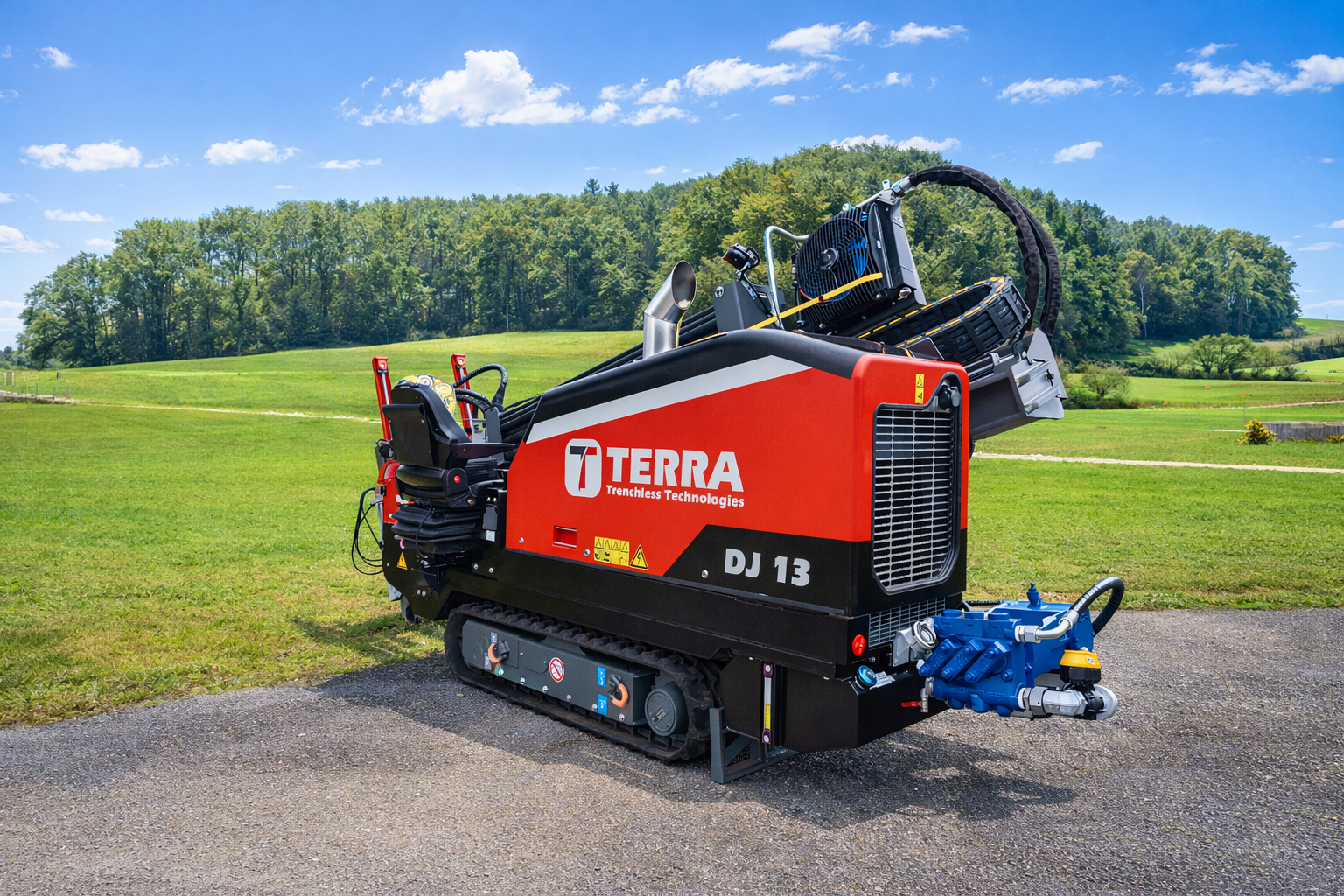

160 l/min spoelcapaciteit (FMC-pomp)
De DJ 13 is uitgerust met een 160 l/min FMC-hogedrukpomp. Dit zorgt voor maximale productiviteit. Zelfs in zanderige en zachte bodems kan er zo probleemloos worden geruimd.
Boorassistentiesystemen
Boren met één druk op de knop is mogelijk dankzij de geïntegreerde boor-tempomaat. Andere boorassistentiesystemen zoals de aanvoersturing, de automatische rotatie of het spoelvolume kunnen individueel worden aangepast.
Gepatenteerde pendellagering
Met de gepatenteerde pendellagering kunnen intredehoeken van 18 – 40% worden gerealiseerd. Hierdoor kunnen ook zeer korte boringen worden uitgevoerd, omdat de insteekhoek minimaal kan worden gehouden.
