Classe HDD : 30 t

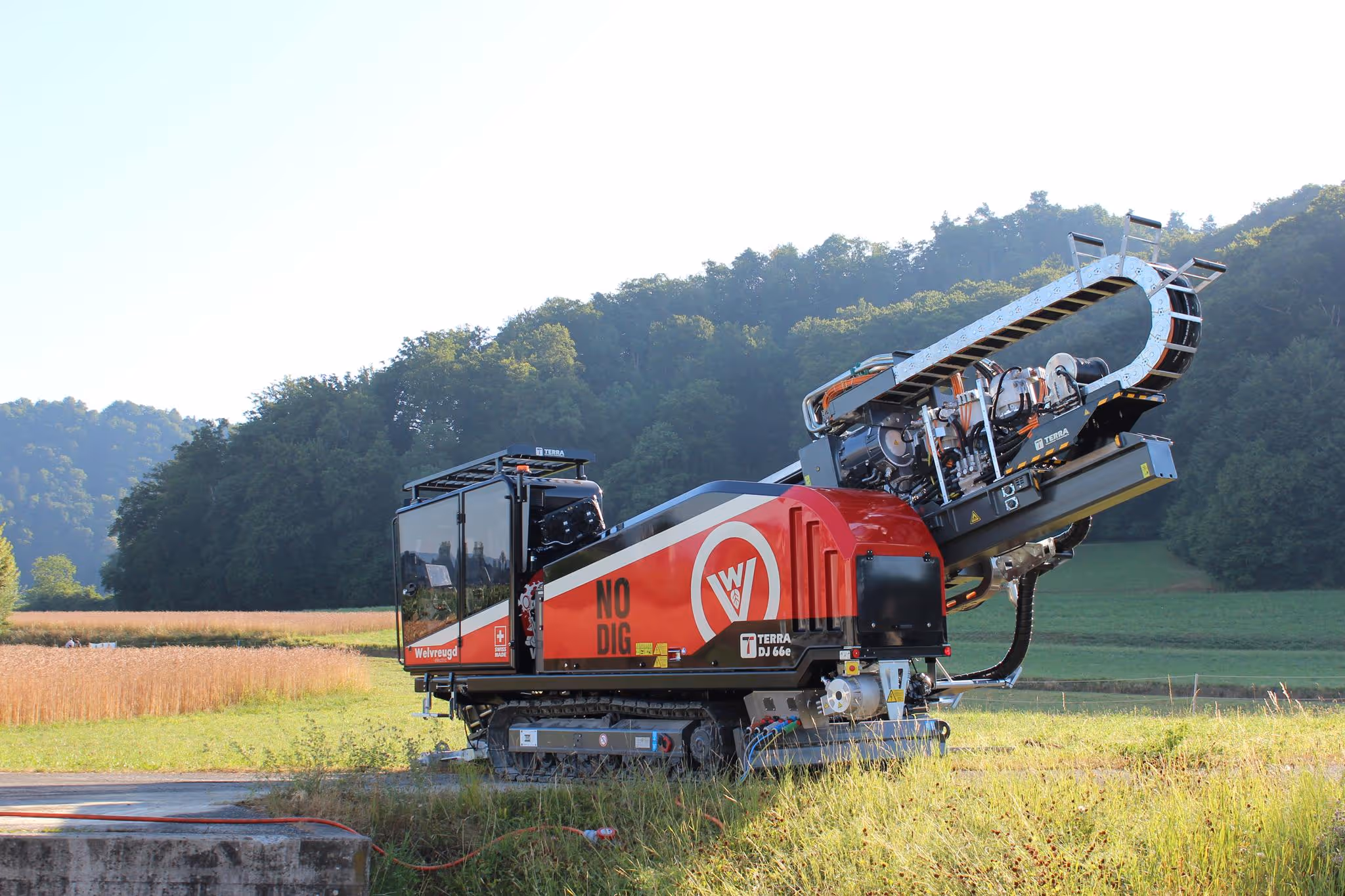

La première foreuse horizontale 30 tonnes entièrement électrique
Avec la TERRA-JET DJ 66e, TERRA établit de nouvelles normes dans le monde du forage dirigé. La gamme e-line de TERRA est innovante, efficace et durable.
Grâce à son système d'entraînement entièrement électrique, la DJ 66e délivre une force de poussée et de traction impressionnante de 300 kN (30 t), un couple élevé de 12 500 Nm et une vitesse de rotation de broche allant jusqu'à 230 tr/min.

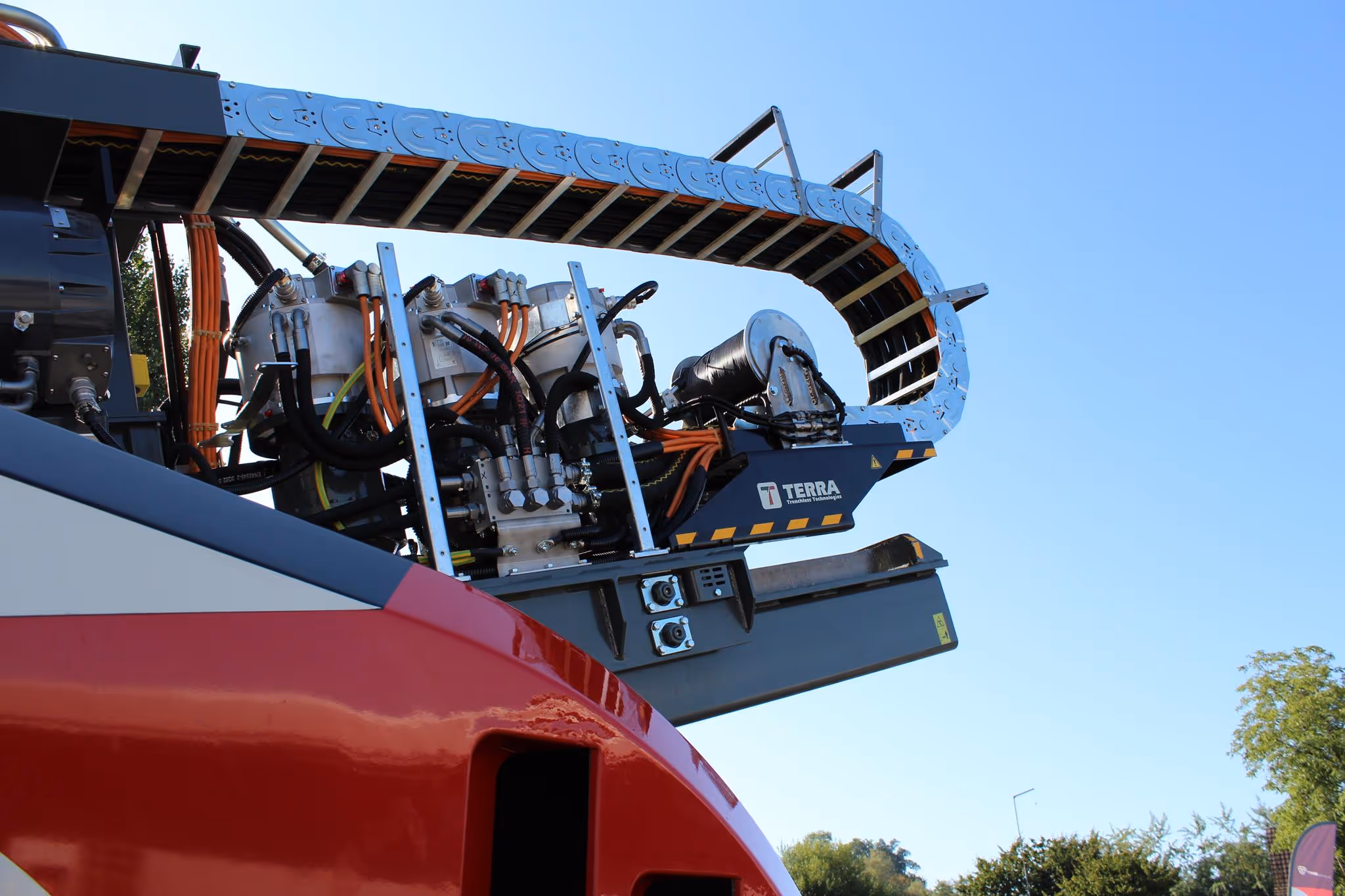

Les moteurs électriques dédiés à l'avance et à la rotation fonctionnent dans un silence absolu. Le rendement est nettement supérieur à celui des systèmes hydrauliques, ce qui permet de réduire considérablement les coûts d'exploitation et de maintenance.
La DJ 66e est équipée d'un centre de distribution d'énergie entièrement électrique. Il se compose d'une batterie rechargeable d'une capacité de 100 kWh, de plusieurs chargeurs embarqués et d'onduleurs alimentant les moteurs électriques. Aucun carburant n'est nécessaire, ce qui permet de réduire considérablement les émissions de CO2.
La DJ 66e est la machine idéale pour les grands projets. Sa conception compacte permet un travail rapide et un déplacement aisé. Elle répond à la demande croissante de solutions de chantier écologiques, sans émissions et silencieuses.
La DJ 66e est conçue pour une productivité maximale. La pompe haute pression externe de 1 000 l/min assure un débit continu de fluide de forage. Toutes les données de forage en temps réel sont transmises vers le cloud via un système télématique intégré.

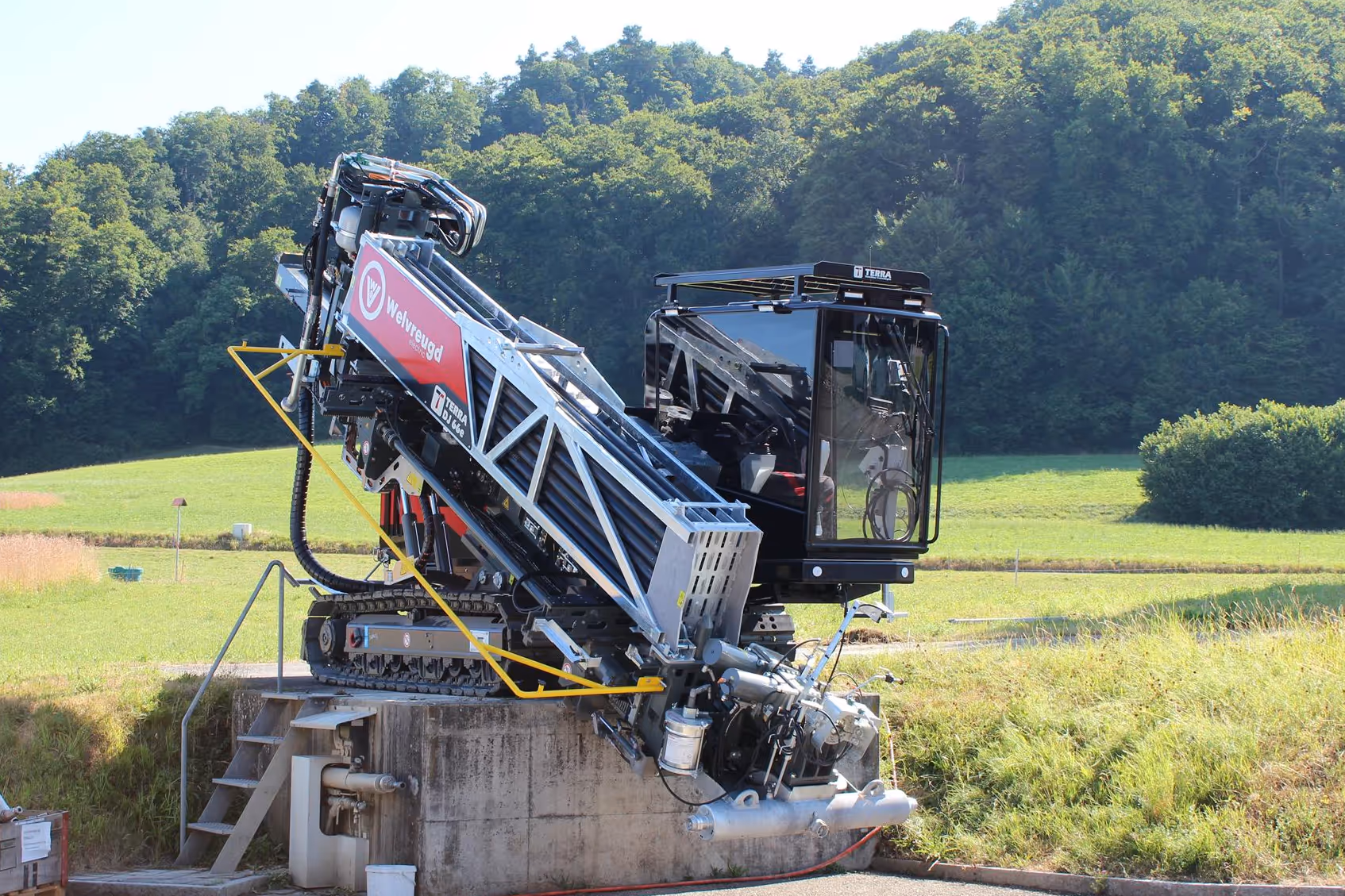

La DJ 66e est équipée d'un montage pendulaire breveté. Il permet des angles d'entrée révolutionnaires de 19 % à 58 % (11° à 30°), facilitant ainsi l'insertion de tuyaux pré-cintrés.

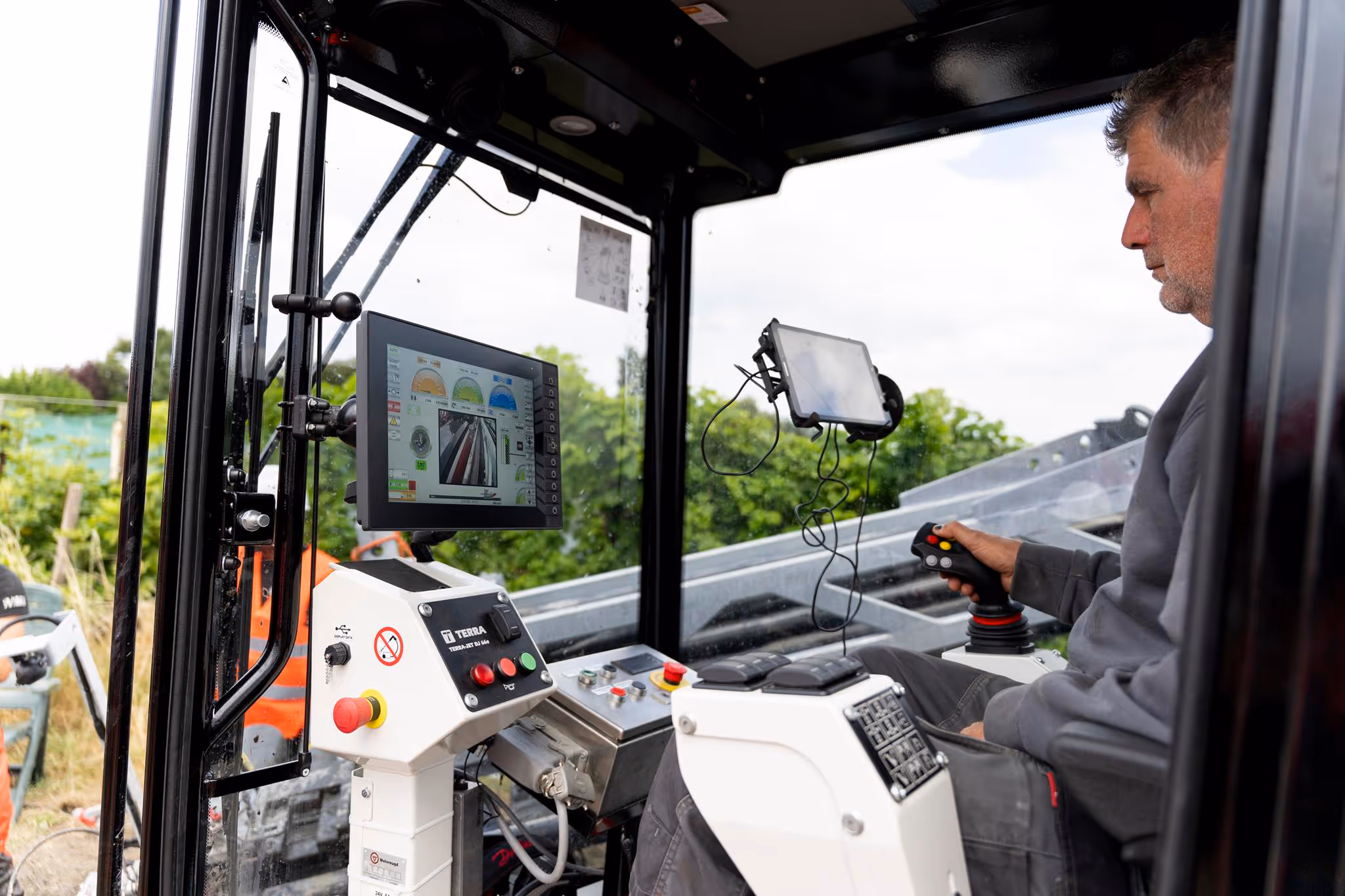

La DJ 66e dispose d'une cabine haut de gamme offrant un confort optimal à l'opérateur. Elle est équipée d'un kit mains libres intégré, de la climatisation et d'un petit réfrigérateur. Grâce à l'espace généreux pour les jambes, le chef foreur peut rester confortablement assis, même lors de longues journées de travail. La cabine offre une visibilité panoramique parfaite sur l'entrée du forage, l'unité de serrage et le chargeur de tiges. De plus, le système de caméra transmet en permanence les opérations de forage sur l'écran.

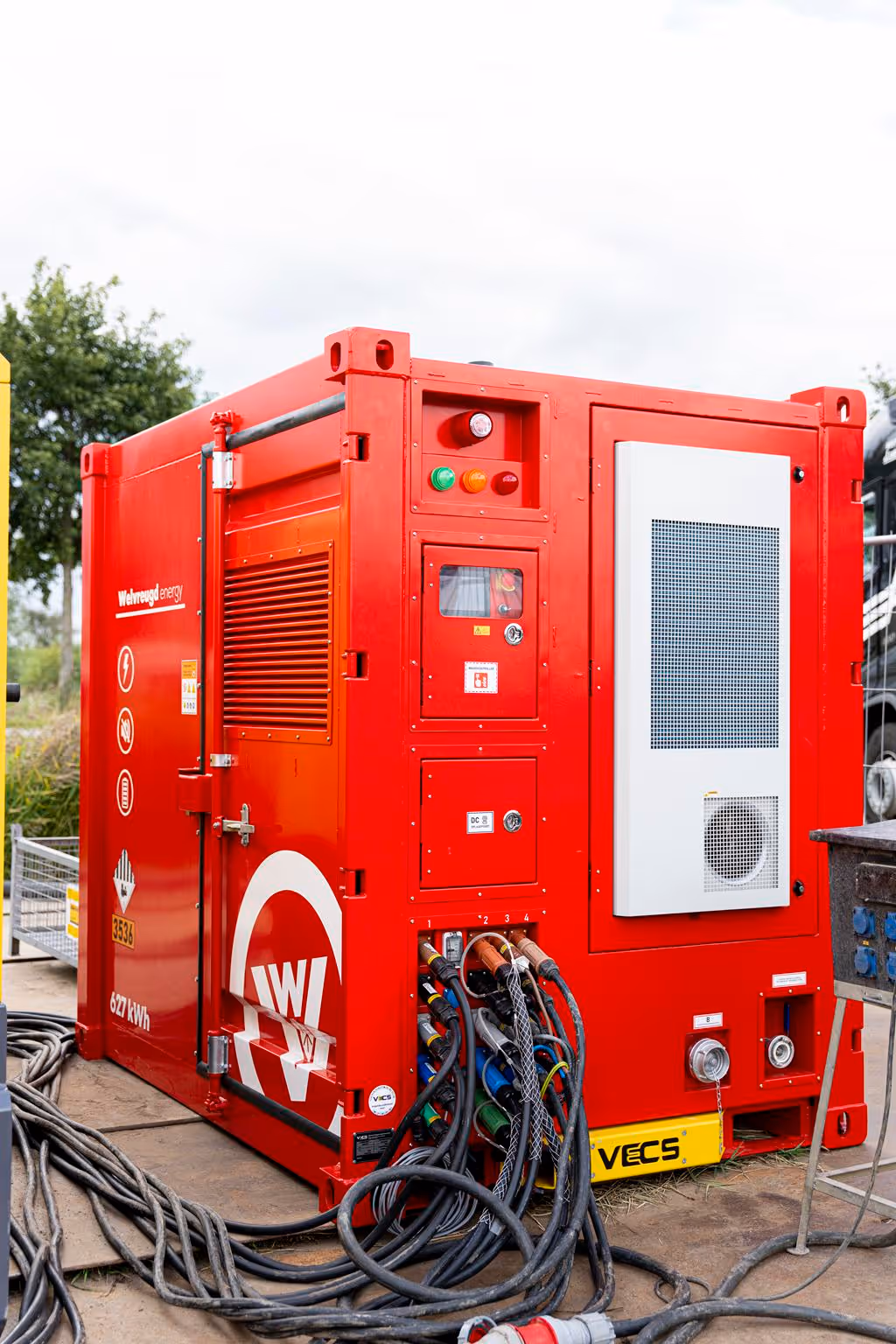

La DJ 66e peut être alimentée directement par le réseau électrique public, un générateur ou une unité de batterie mobile. L'alimentation nécessite trois phases de 400 V (CA) chacune à 50 Hz avec un courant de 125 A. Tous les composants sont mis à la terre via un système de sécurité intégré.

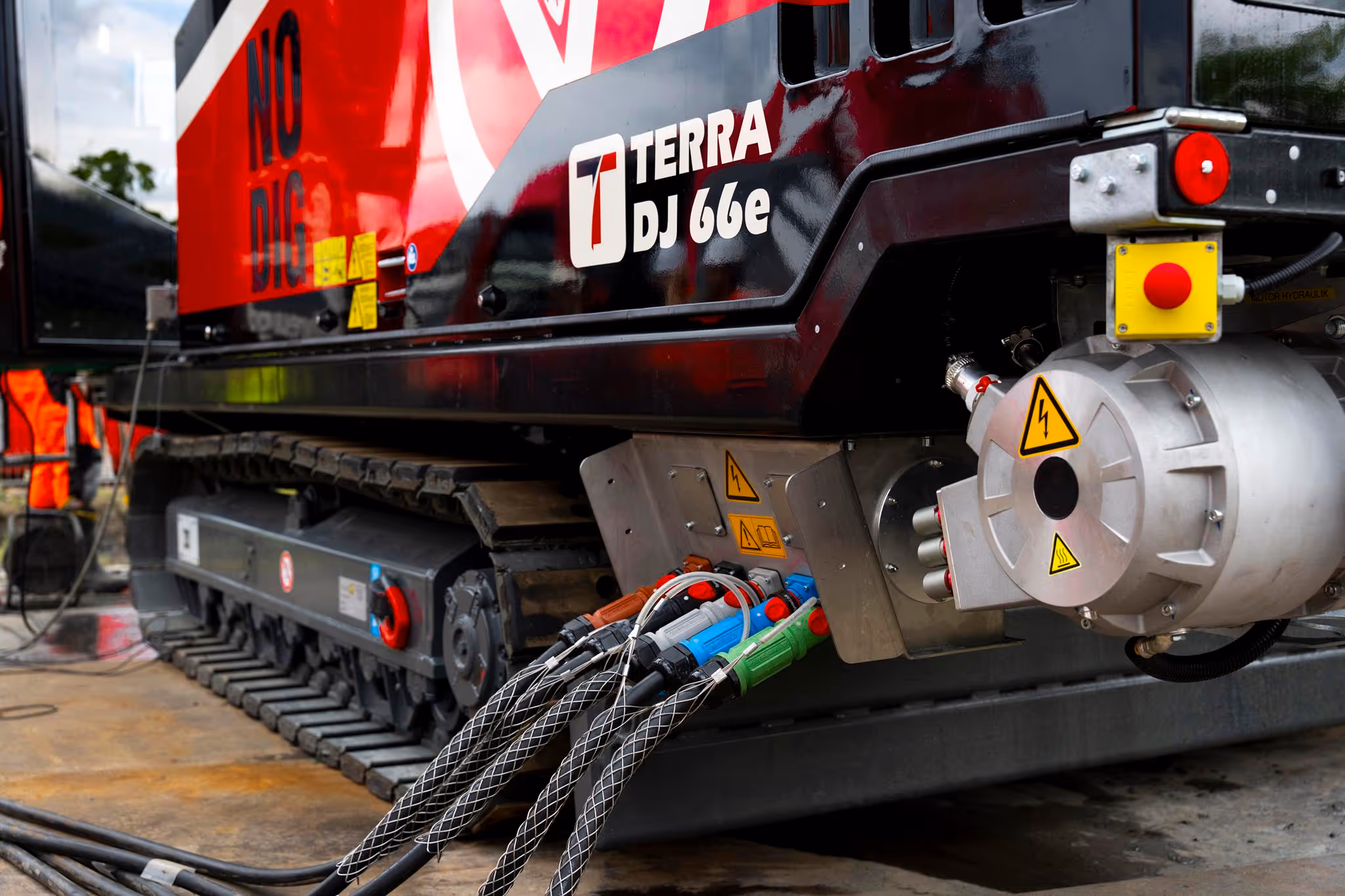

La DJ 66e utilise un connecteur PowerLock pour un transfert d'énergie sûr et efficace entre la source d'alimentation externe et l'unité de distribution de puissance (PDU) de la machine. Ce connecteur permet un raccordement rapide et fiable au réseau électrique, garantissant des temps de préparation minimaux et une sécurité maximale.

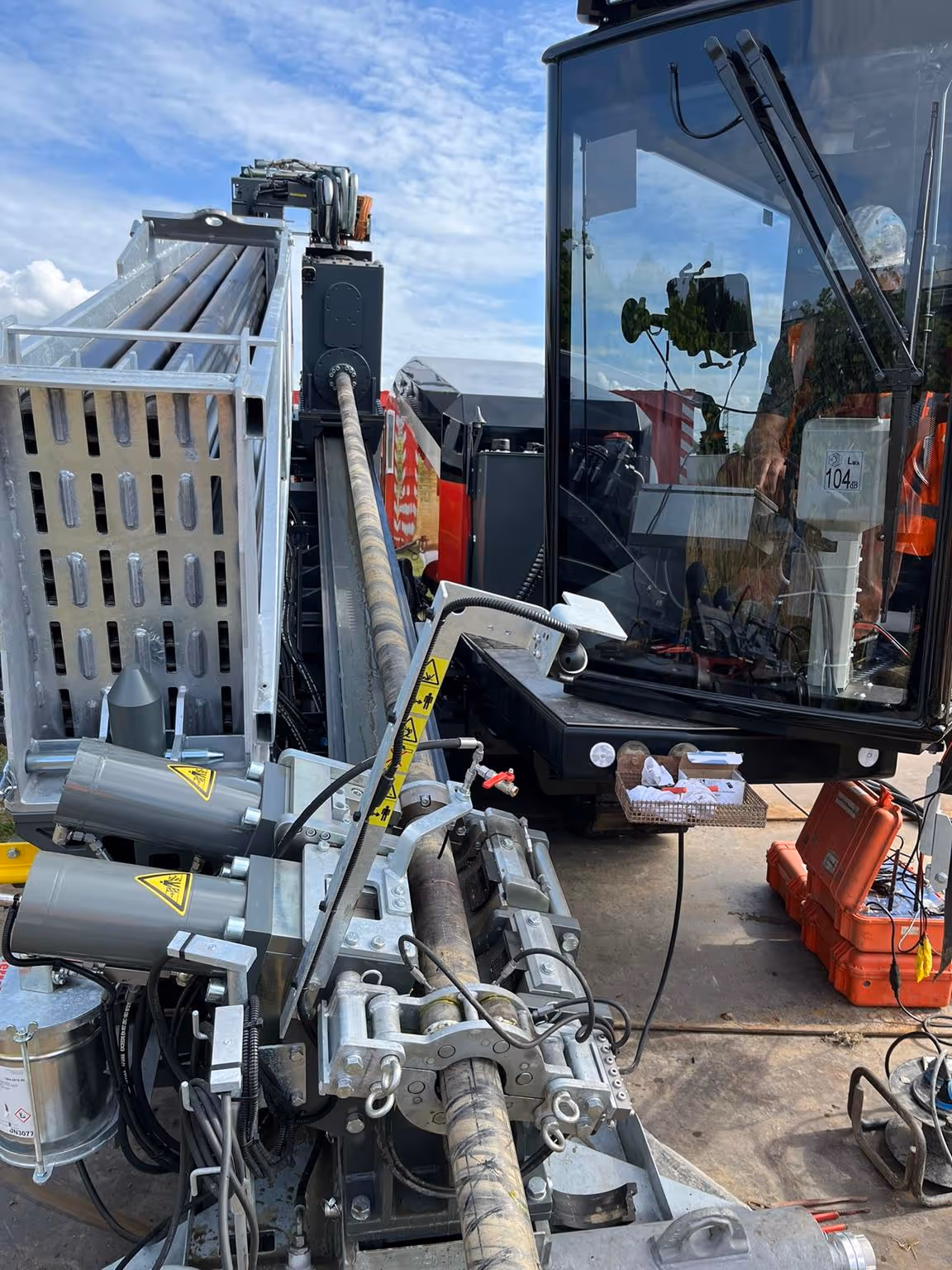

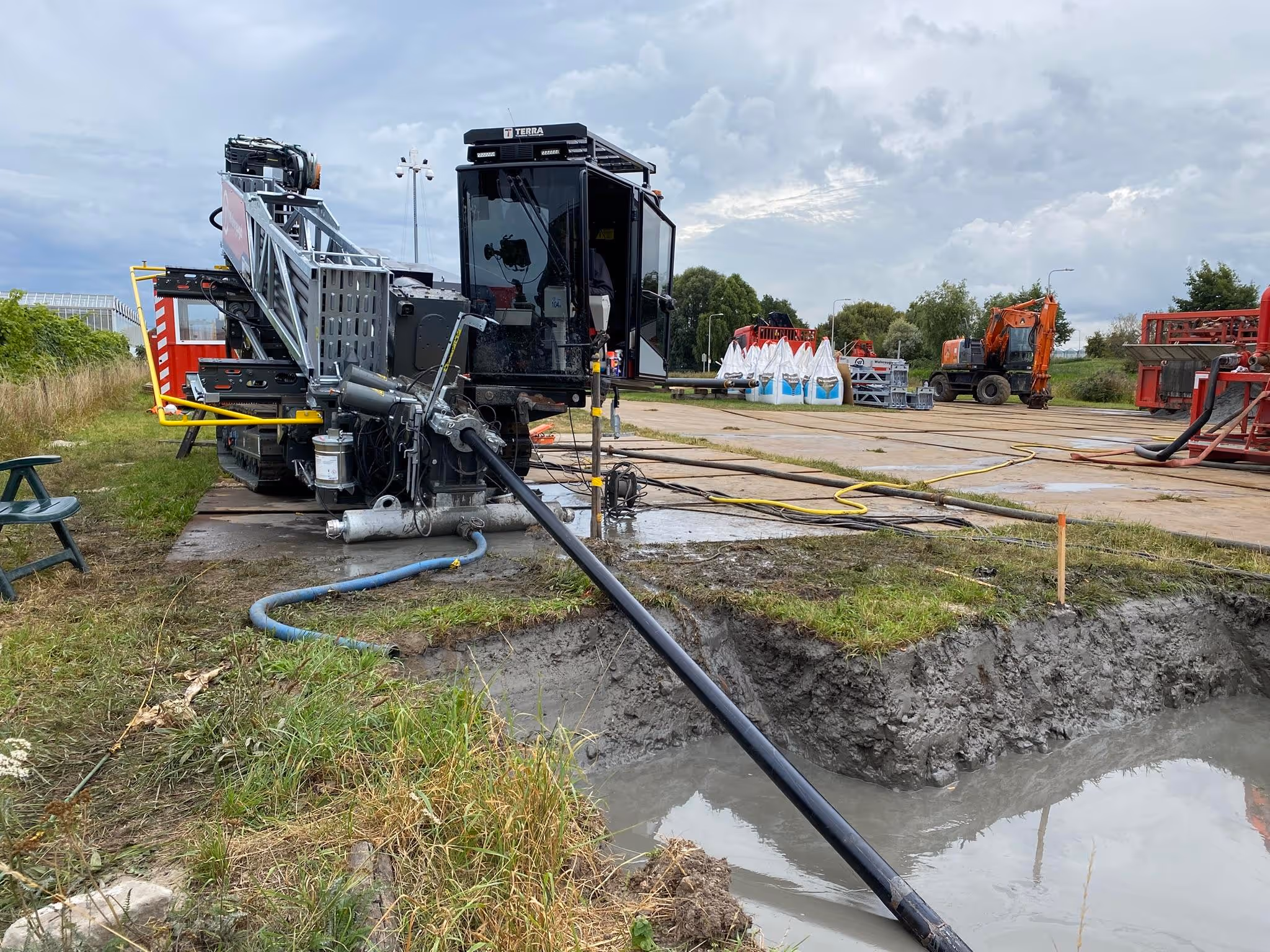

La DJ 66e est équipée de 32 tiges de forage d'une longueur de 4,57 m chacune, avec un rayon de courbure de 60 m. Un magasin vide peut être remplacé par un plein en un temps record. Tous les composants en acier sont galvanisés à chaud. L'unité de serrage robuste de la DJ 66e est conçue pour permettre l'insertion et l'ouverture du système gyroscopique Brownline. Cela facilite considérablement le travail avec le compas gyroscopique. Le couple de rupture est réglable individuellement.
En option, TERRA propose un tambour de câble électrique pour le compas gyroscopique Brownline. Celui-ci permet le forage filaire. Le câble est directement relié au moniteur de la cabine, offrant ainsi une utilisation conviviale.
Vos avantages
Entraînement zéro émission
La chaîne cinématique entièrement électrique de la DJ 66e garantit une efficacité énergétique maximale et des coûts d'exploitation minimaux. La foreuse fonctionne silencieusement et présente une faible empreinte carbone.
Rentabilité
L'électrification permet de réduire les coûts d'exploitation et d'entretien au strict minimum. Comme aucun système hydraulique n'est nécessaire pour l'avance et la rotation, vous économisez environ 60 % d'énergie. De plus, l'électricité est nettement moins chère que le diesel.
Gyrocompas (Brownline)
Le forage filoguidé avec gyrocompas est facilité par le tambour de câble électrique pré-équipé de la DJ 66e.
Cabine grand confort
La cabine de la DJ 66e est spacieuse et dotée d'un concept de commande intuitif. Entièrement vitrée, elle offre une visibilité panoramique parfaite.
Données Techniques
Les données techniques peuvent changer sans préavis.
