Stahlrohre bis ø 3.000 mm
2.400 Tonnen Schlagkraft. Nur 2.3 Meter Baulänge.

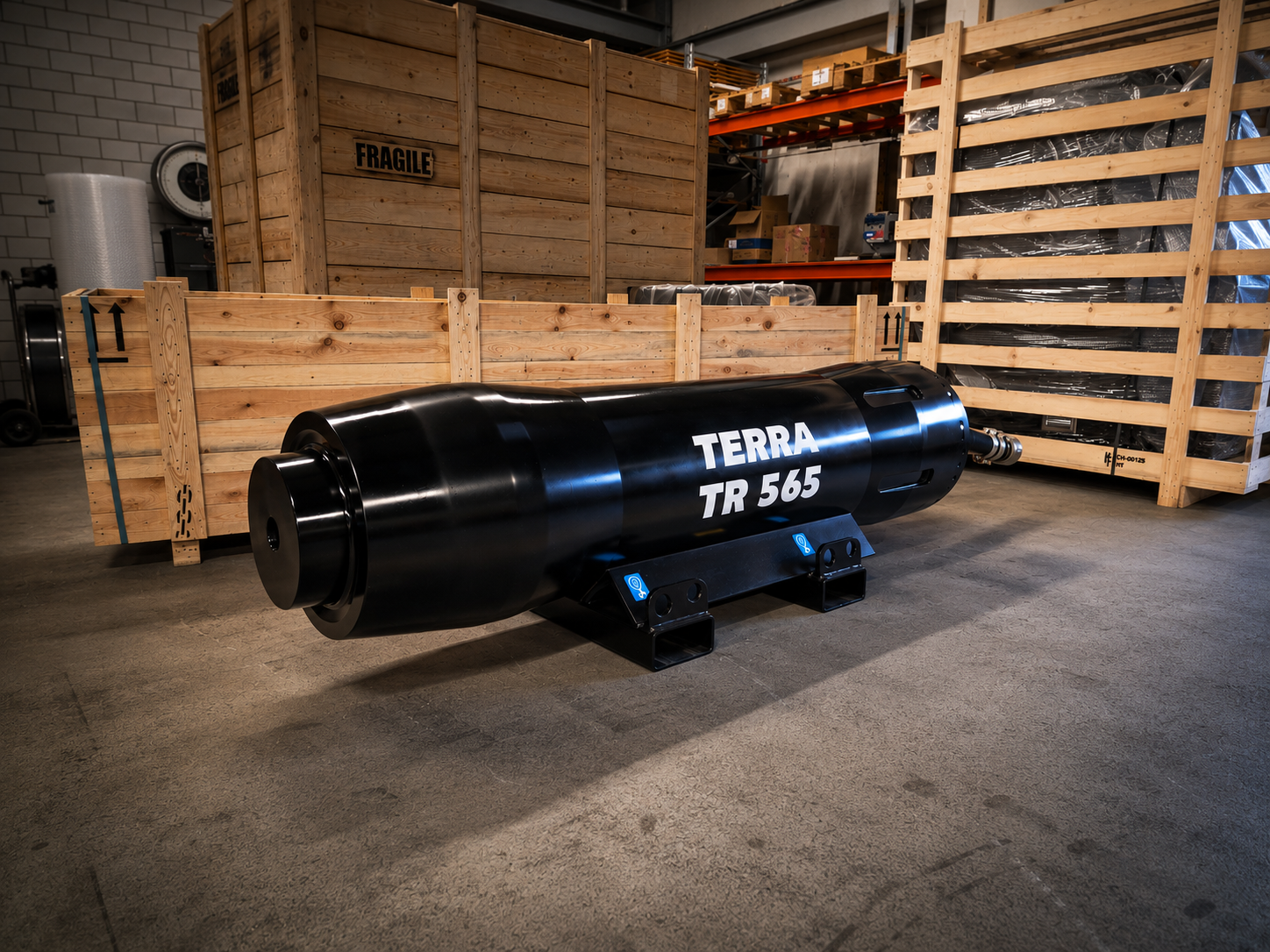

Der TERRA-HAMMER TR 565 vereint maximale Leistung mit beeindruckender Effizienz. Mit einer Schlagkraft von 2.400 t gehört er zu den leistungsstärksten Stahlrohrrammen auf dem Markt. Gleichzeitig ist er mit nur 2.3 m Baulänge kürzer als viele vergleichbare Maschinen – ideal für Baustellen mit eingeschränkten Platzverhältnissen.
Mit lediglich 34 m³/min Luftbedarf genügt ein einziger Kompressor für den Betrieb. Das reduziert den Energieverbrauch, senkt die Betriebskosten und vereinfacht die Baustellenlogistik erheblich. Die Maschine kann auch mit zwei kleineren Kompressoren betrieben werden.
.png)

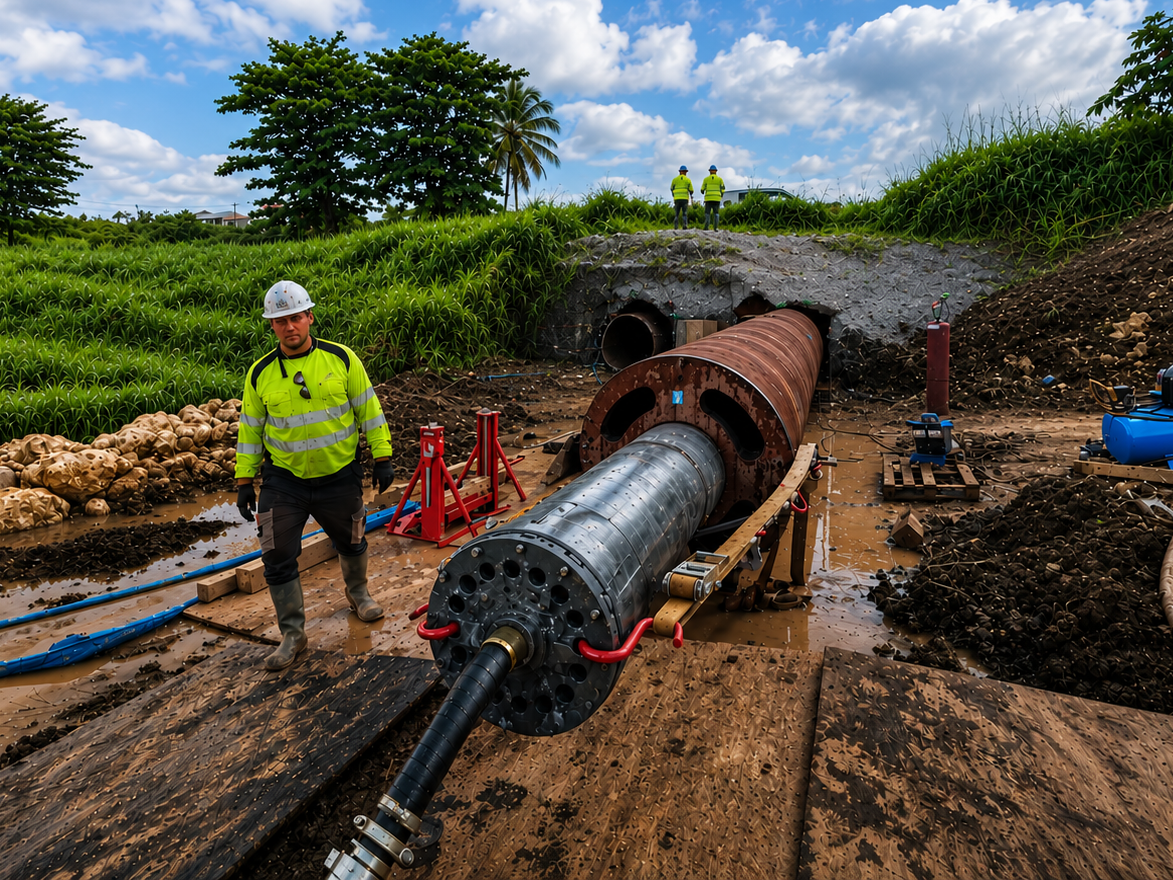

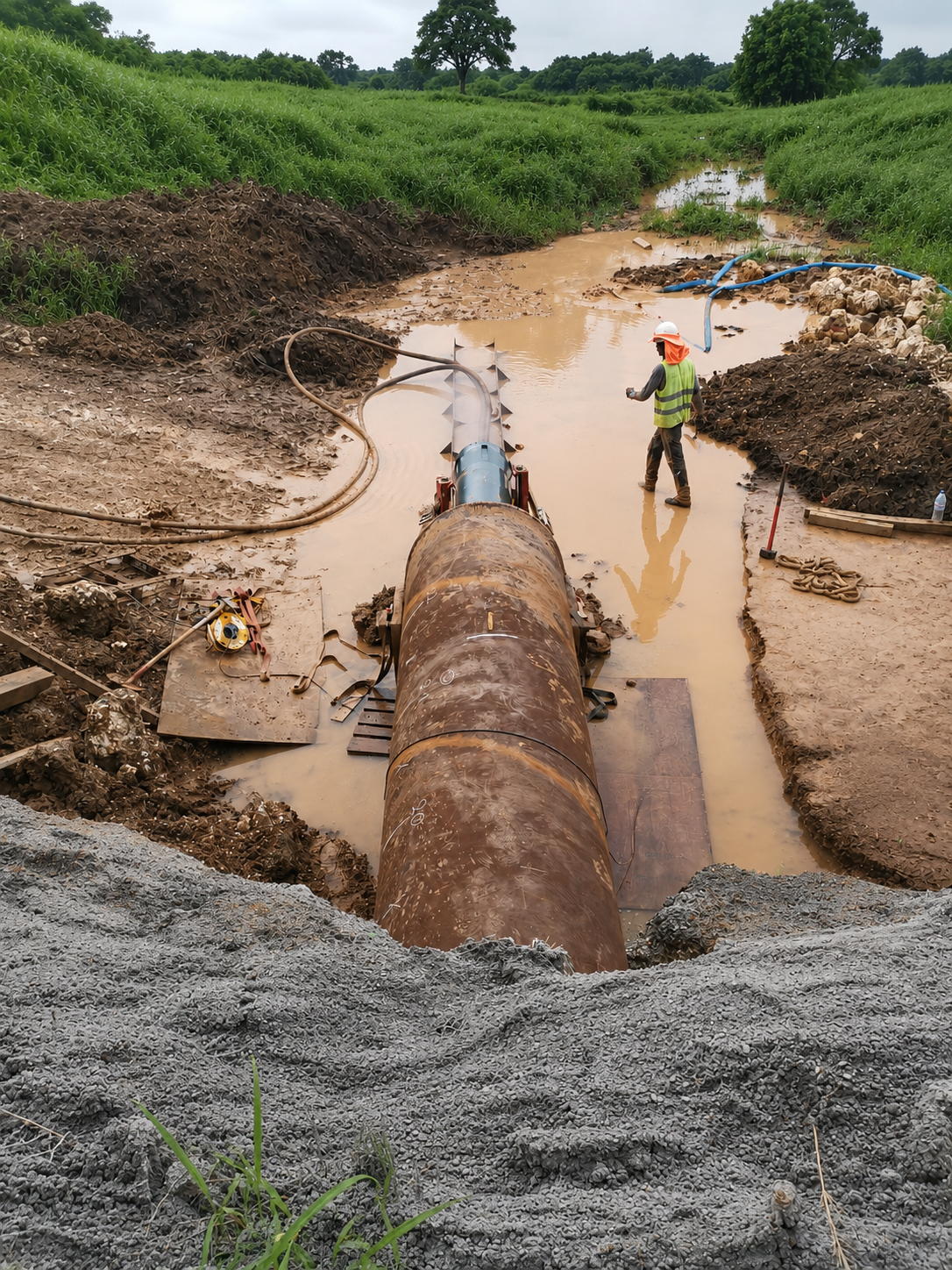

Mit der TR 565 lassen sich Stahlrohre bis ø 3.000 mm präzise, wirtschaftlich und zuverlässig im grabenlosen Verfahren verlegen. Mit dem Rammvortriebsverfahren werden die Stahlrohre in Segmenten von 6 m oder 12 m horizontal ins Erdreich eingebracht. Die hinter dem Stahlrohr angeordnete Ramme sorgt für einen kontinuierlichen Vortrieb. Je nach Bodenverhältnissen und Rohrdimensionen sind Vortriebslängen von über 120 m realisierbar. Dieses Verfahren eignet sich besonders für die grabenlose Unterquerung von Verkehrswegen, Gewässern und anderen Hindernissen.
.png)

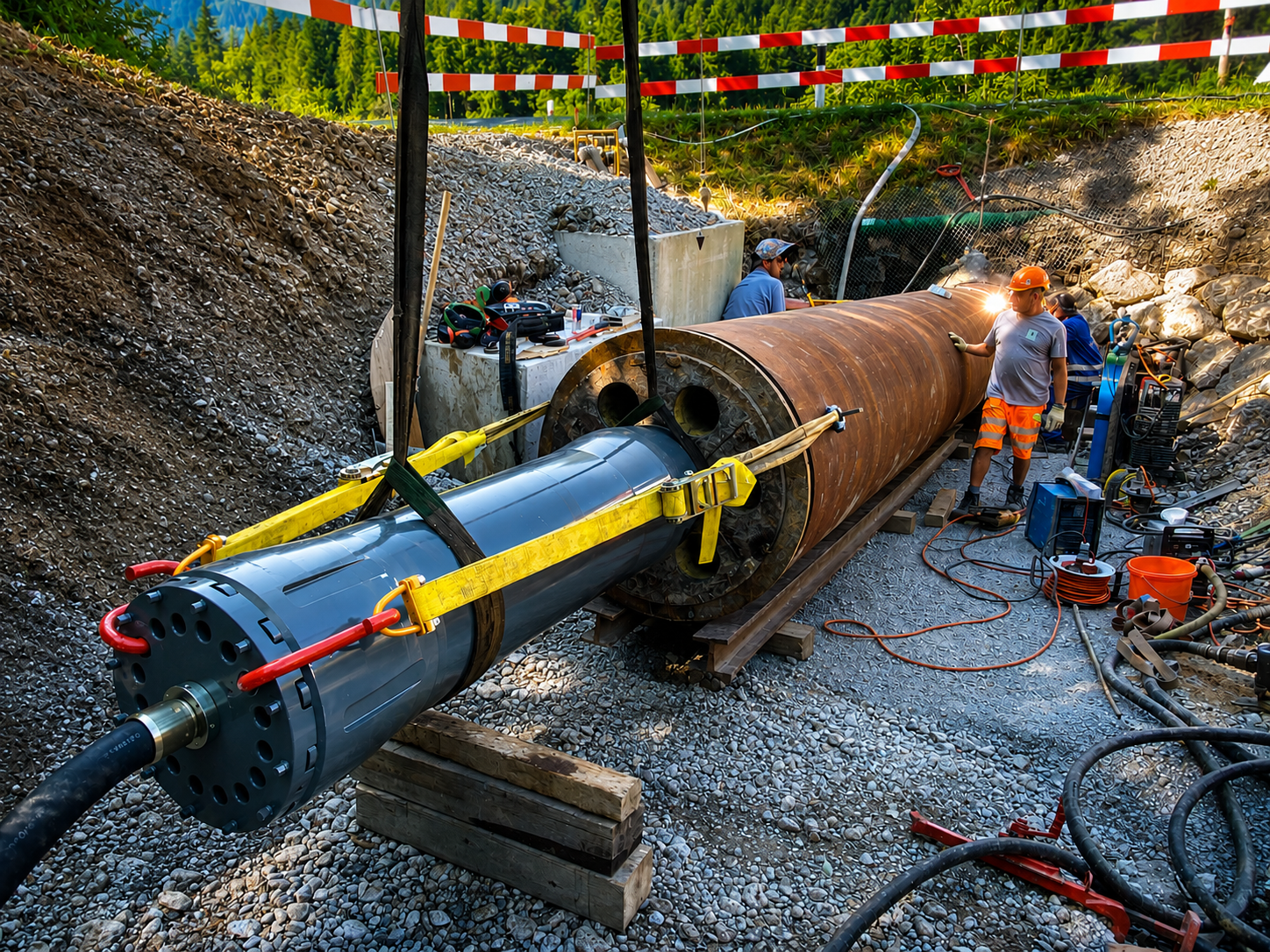

Für Rohrdurchmesser bis ø 800 mm werden Rammringe als Stecksystem verwendet. Für Rohrdurchmesser ab ø 800 mm stehen speziell entwickelte Rammplatten zur Verfügung. Dank ihres abgestimmten Aussenkonus lassen sie sich direkt in das zu rammende Stahlrohr einschieben und ermöglichen eine einfache und effiziente Kraftübertragung. Gegenüber einem vergleichbaren Satz des TERRA-Stecksystems zeichnen sich die Rammplatten durch ein deutlich geringeres Gewicht aus, was die Handhabung auf der Baustelle erleichtert. Zudem können sie flexibel mit den jeweils nächstgrösseren Rammringen des TERRA-Stecksystems kombiniert werden.
Das Herzstück der TR 565 ist der Schlagkolben sowie die von TERRA entwickelte Hohlkopfkonstruktion. Diese innovative Technologie nutzt den verfügbaren Raum im Inneren optimal aus und erzeugt einen aussergewöhnlich hohen Schlagimpuls bei geringem Luftverbrauch. Der Schlagkolben wiegt über 50 % des Gesamtgewichtes. Durch das hohe Gewicht können extrem hohe Schlagkräfte verursacht werden.
Für den optimalen Betrieb seiner Rammen hat TERRA ein speziell entwickeltes Rammöl konzipiert. Das synthetische HD-Öl zeichnet sich durch eine hohe Viskosität sowie leistungsstarke Hochdruckadditive aus und gewährleistet eine zuverlässige Schmierung auch unter anspruchsvollen Einsatzbedingungen. Dank seiner Antifreeze-Eigenschaften schützt es vor Vereisung bis -25°C und sorgt damit für einen störungsfreien Betrieb selbst bei tiefen Temperaturen. Zudem ist das Rammöl biologisch abbaubar und erfüllt damit hohe Anforderungen an Umweltverträglichkeit und Nachhaltigkeit. Für eine konstante und optimale Ölzufuhr steht ein Öler mit 10 l Fassungsvermögen zur Verfügung. Dieser ermöglicht eine zuverlässige Schmierung der Ramme während des gesamten Einsatzes und trägt zur Maximierung der Leistung und Lebensdauer der Maschine bei.
.png)

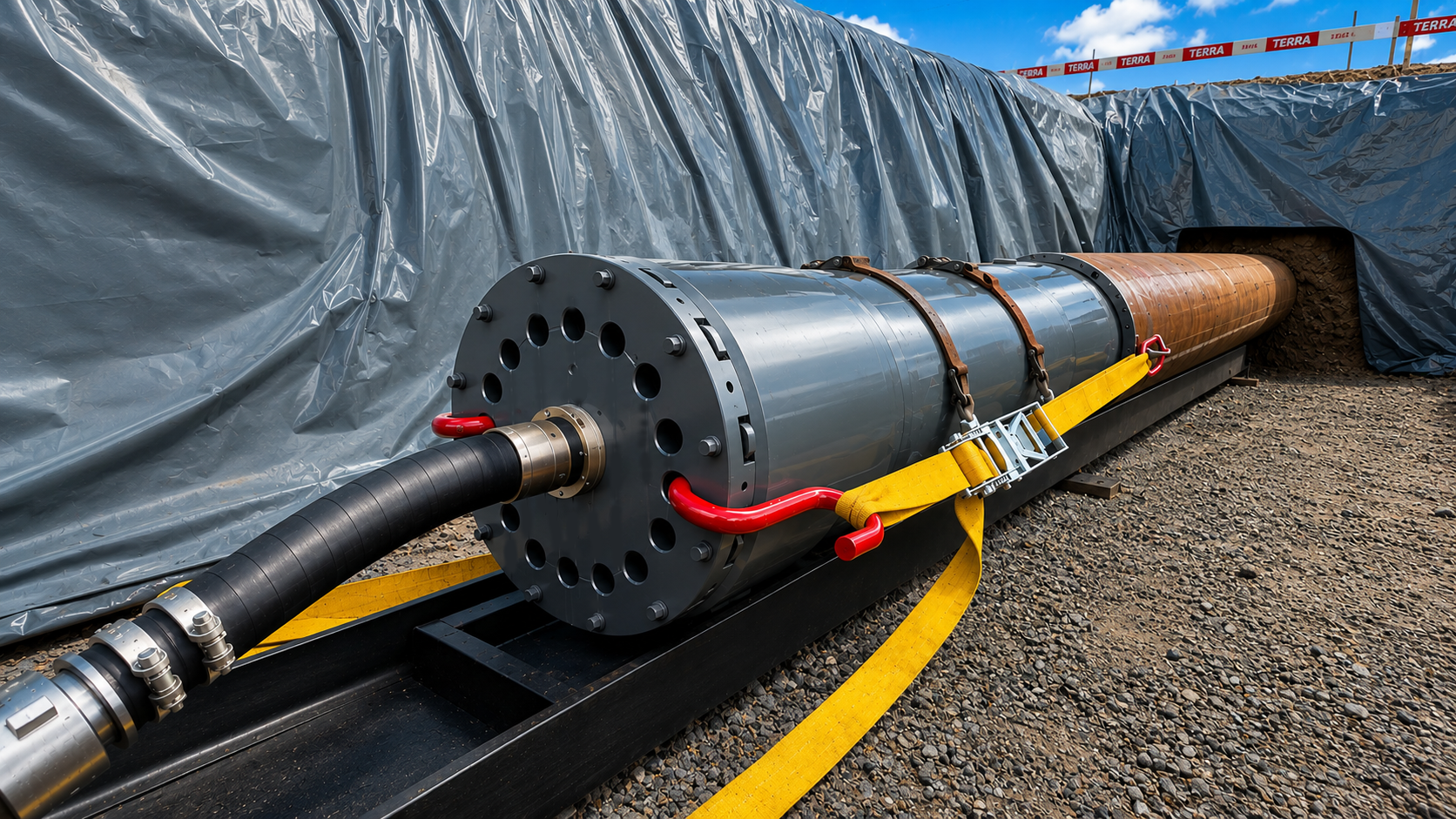

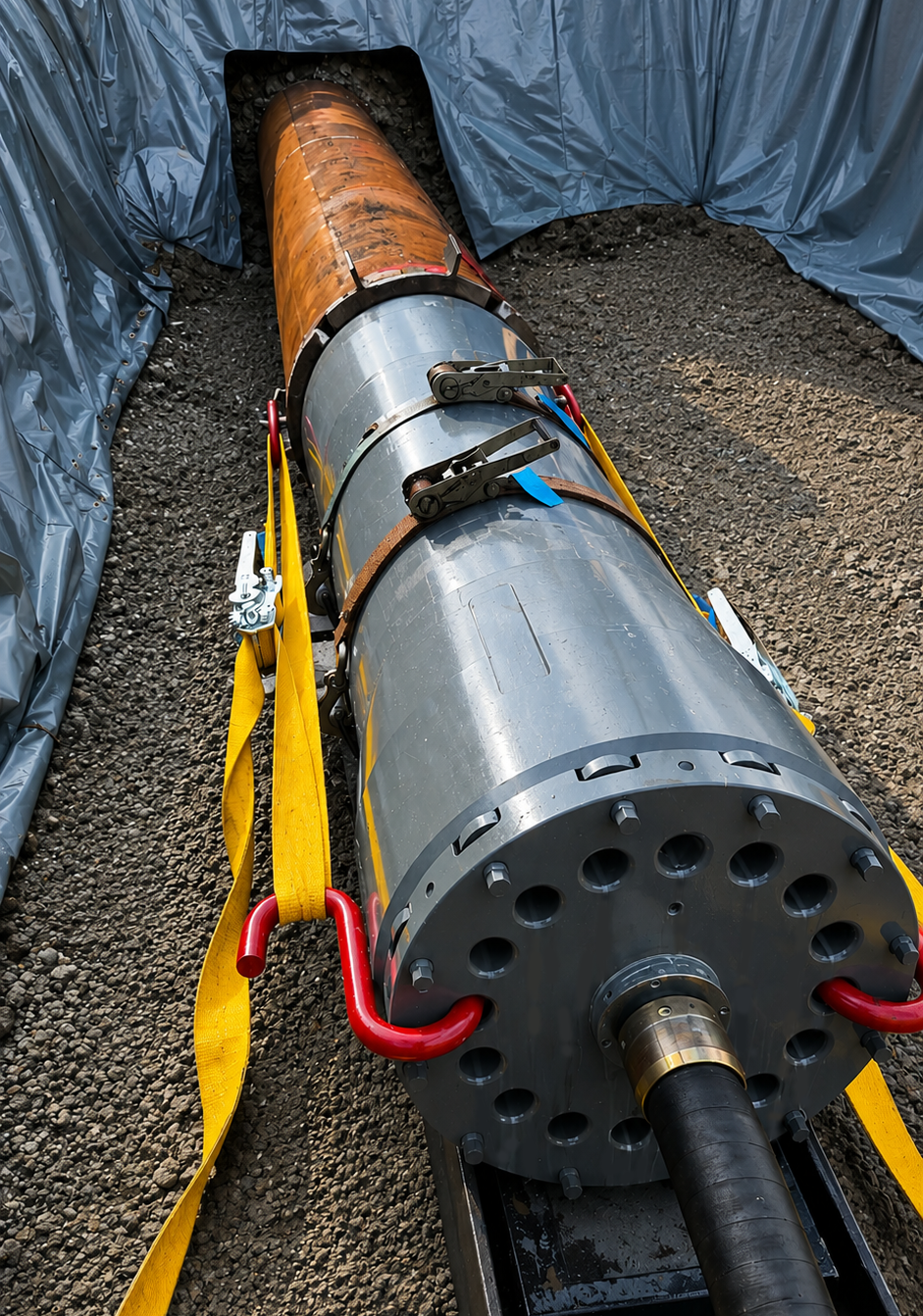

Für den sicheren Startvorgang wird die TERRA-Ramme mit Hilfe von speziell abgestimmtem Befestigungszubehör am Stahlrohr verspannt. Die Zugkette stellt dabei die zuverlässige Verbindung zwischen Stahlrohr und Spanngurt her und gewährleistet eine sichere Kraftübertragung während des Rammvorgangs.
.png)
Dank der innovativen Beschleunigungsöffnungen im Schlagkolben benötigt die Ramme bis zu 40 % weniger Druckluft als vergleichbare Systeme. Bereits mit einer Luftmenge von lediglich 34 m³/min bei 7 bar arbeitet sie äusserst effizient. Je nach Baustellenanforderung kann der Betrieb flexibel mit einem oder zwei Kompressoren erfolgen. Der interne Luftstrom wurde über Jahrzehnte hinweg kontinuierlich weiterentwickelt, optimiert und perfektioniert. Das Ergebnis ist ein hocheffizientes System mit maximaler Schlagleistung bei minimalem Energiebedarf.
Ihre Vorteile
Betrieb mit nur einem Kompressor möglich (Luftverbrauch von 34 m³/min)
Dank der Beschleunigungsöffnungen im Schlagkolben verbraucht die Ramme bis zu 40 % deutlich weniger Luft als vergleichbare Rammen. Der Luftfluss im Inneren wurde dabei optimiert.
Kompakte Bauweise (2.3 m)
Die TR 565 ist über ein Meter kürzer als vergleichbare Rammen. Dies ist nur aufgrund der patentierten Hohlkopfkonstruktion möglich.
2.400 Tonnen Schlagkraft
Stahlrohre bis ø 3.000 mm lassen sich präzise, wirtschaftlich und zuverlässig im grabenlosen Verfahren verlegen. TERRA bietet dafür Rammplatten sowie Rammringe als Stecksystem an.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf den Schlagkolben. Dieser wiegt über 50 % des Gesamtgewichtes und erzeugt durch das hohe Gewicht extrem hohe Schlagkräfte.
Technische Daten
Technische Änderungen kurzfristig ohne Vorankündigung vorbehalten.
