370 Tonnen Schlagkraft. Kompakt. Wirtschaftlich.

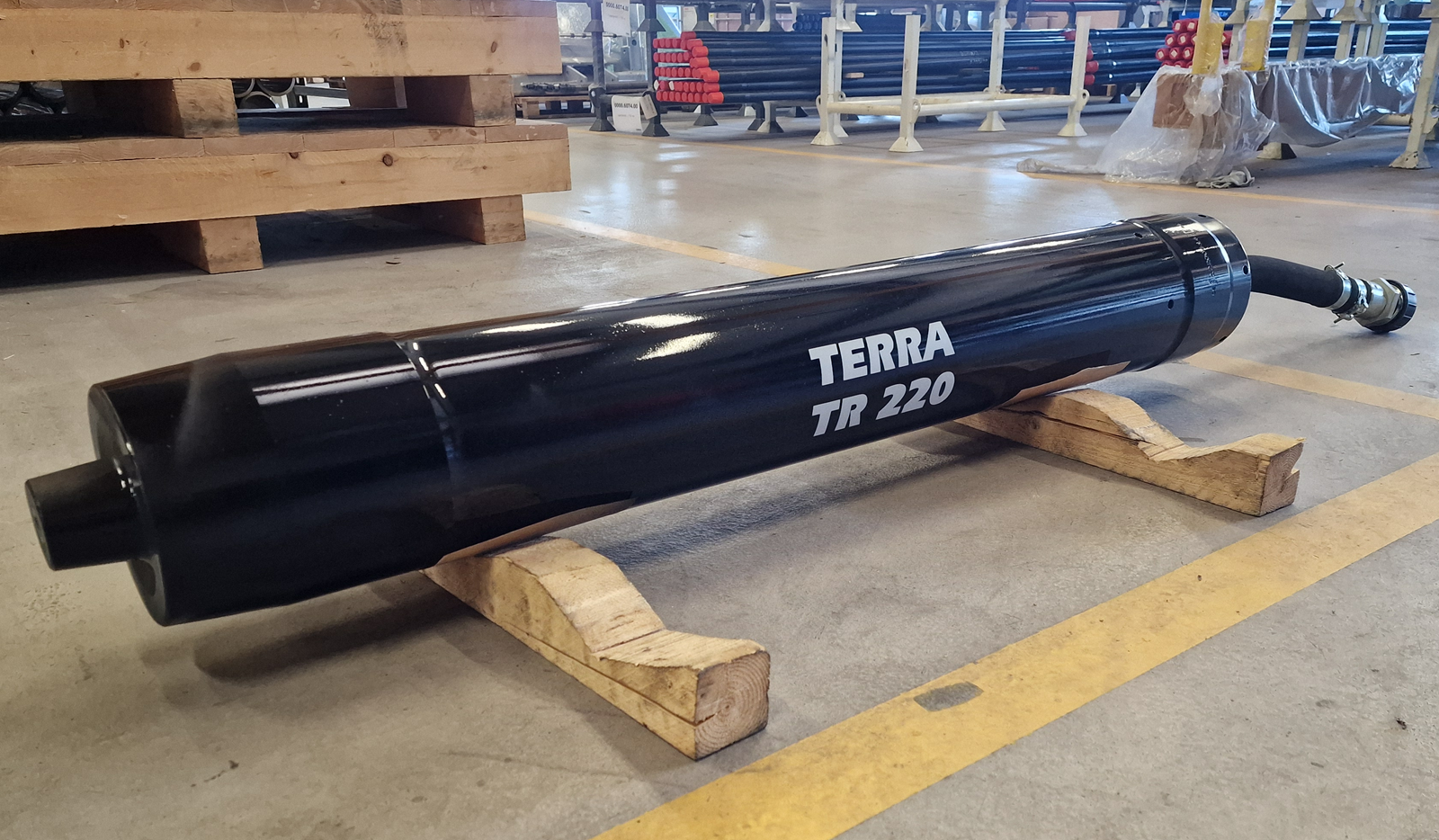

Der TERRA-HAMMER TR 220 überzeugt mit einer optimalen Kombination aus Leistung, kompakter Bauweise und hoher Effizienz. Mit einer Schlagkraft von 370 t und einer Baulänge von nur 1.60 m ist er die ideale Lösung für grabenlose Stahlrohrvortriebe im mittleren Leistungsbereich. Sein geringer Luftverbrauch von lediglich 7 m³/min bei 7 bar sorgt für einen wirtschaftlichen Betrieb und reduziert den Energiebedarf auf der Baustelle.
Die TR 220 ist für die präzise und zuverlässige Verlegung von Stahlrohren bis ø 600 mm ausgelegt. Je nach Bodenbeschaffenheit und Rohrdimensionen lassen sich Vortriebslängen von bis zu 60 m erreichen. Das bewährte Rammverfahren ermöglicht die grabenlose Unterquerung von Strassen, Bahngleisen, Gewässern und weiteren Hindernissen – schnell, wirtschaftlich und mit minimalem Eingriff in die Oberfläche.

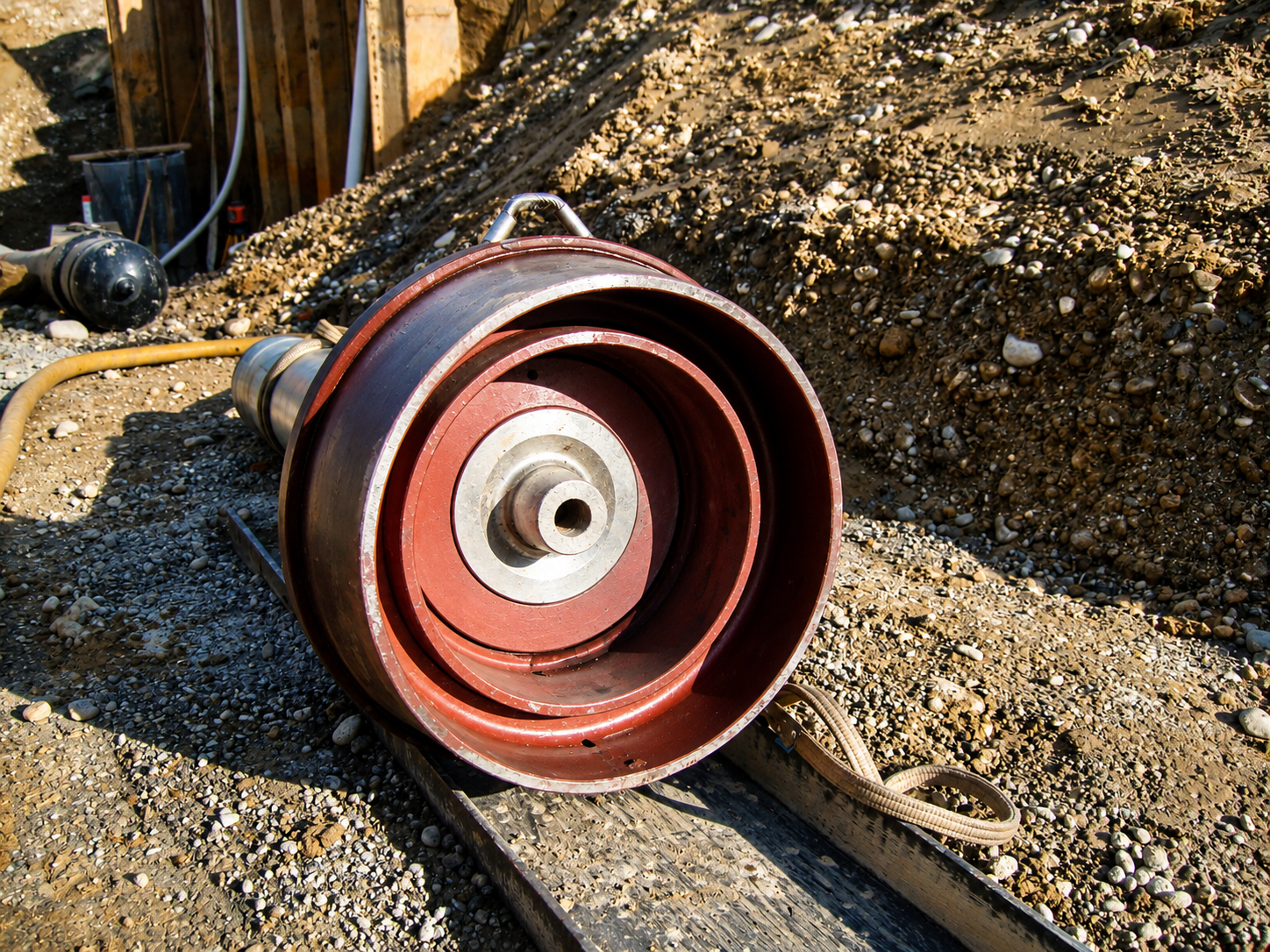

Für Rohrdurchmesser bis ø 600 mm kommen Rammringe im bewährten TERRA-Stecksystem zum Einsatz. Dank ihres modularen Aufbaus lassen sie sich flexibel mit dem jeweils nächstgrösseren Rammring kombinieren und ermöglichen so eine einfache Anpassung an unterschiedliche Rohrdurchmesser.
.png)
Für einen sicheren Start des Rammvorgangs wird die TERRA-Ramme mit speziell abgestimmtem Befestigungszubehör am Stahlrohr fixiert. Die Zugkette verbindet den Spanngurt zuverlässig mit dem Stahlrohr und sorgt für eine sichere und gleichmässige Kraftübertragung während des gesamten Rammvorgangs.

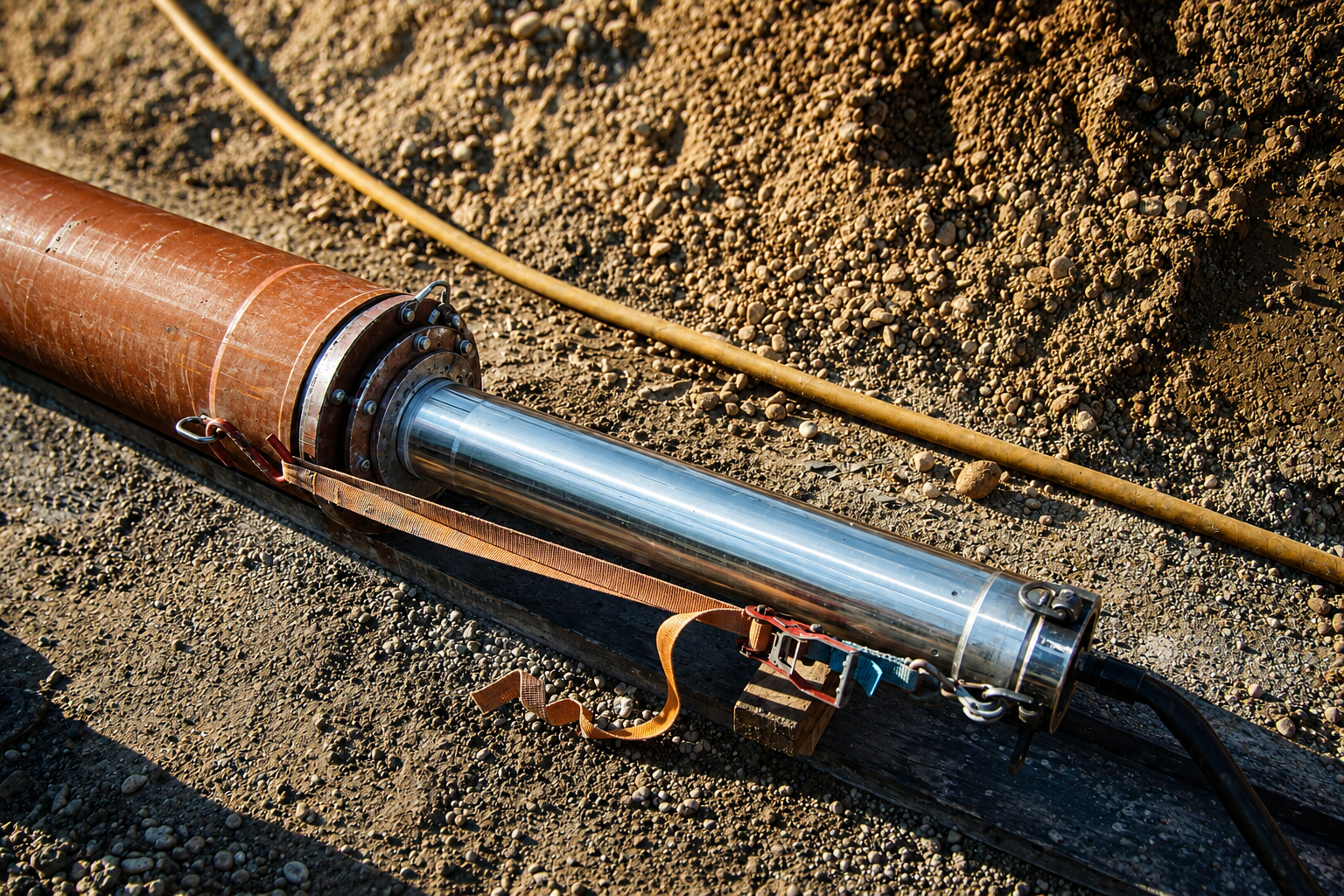

Durch ihre kompakte Bauweise eignet sich die TR 220 sowohl für den horizontalen als auch für den vertikalen Einsatz. Stahlrohre können dabei als Fundamente für Leitungsmasten, Gründungspfähle, Hafenpoller oder Pfeiler für Landungsstege eingesetzt werden.
Die im Schlagkolben integrierten Beschleunigungsöffnungen sorgen für eine besonders effiziente Nutzung der Druckluft. Mit einem Luftverbrauch von nur 7 m³/min bei 7 bar arbeitet die TR 220 äusserst wirtschaftlich und benötigt deutlich weniger Energie als vergleichbare Systeme. Der über viele Jahre kontinuierlich optimierte Luftstrom gewährleistet eine hohe Schlagleistung bei minimalem Luftbedarf und ermöglicht einen effizienten Einsatz auf unterschiedlichsten Baustellen.
Ein Öler mit einem Fassungsvermögen von 10 l sorgt für eine gleichmässige und zuverlässige Schmierung der Ramme während des gesamten Einsatzes. Dies gewährleistet einen störungsfreien Betrieb und unterstützt eine lange Lebensdauer der Maschine. Für optimale Leistung wird ein biologisch abbaubares, synthetisches HD-Öl mit hoher Viskosität verwendet, das speziell auf die Anforderungen der TERRA-Rammen abgestimmt ist.
Die Schlagkolben der TR 220 machen bis zu 35 % des Gesamtgewichts der Maschine aus. Sie werden aus einem einzigen Werkstück gefertigt, wodurch kritische Verbindungsstellen vermieden werden. In Verbindung mit der bewährten Hohlkopfkonstruktion wird die Schlagenergie gezielt auf den Rohrkopf übertragen und eine besonders hohe Schlagkraft erzielt. Für alle Schlagkolben gewährt TERRA eine Garantie von 3 Jahren.
Ihre Vorteile
Kompakte Bauweise (1.6 m)
Die TR 220 ist mit einer Baulänge von lediglich 1.6 m eine der kürzesten und kompaktesten Rammen Ihrer Klasse. Dies ist nur durch die ausgeklügelte Hohlkopfkonstruktion realisierbar.
Vertikaleinsatz möglich

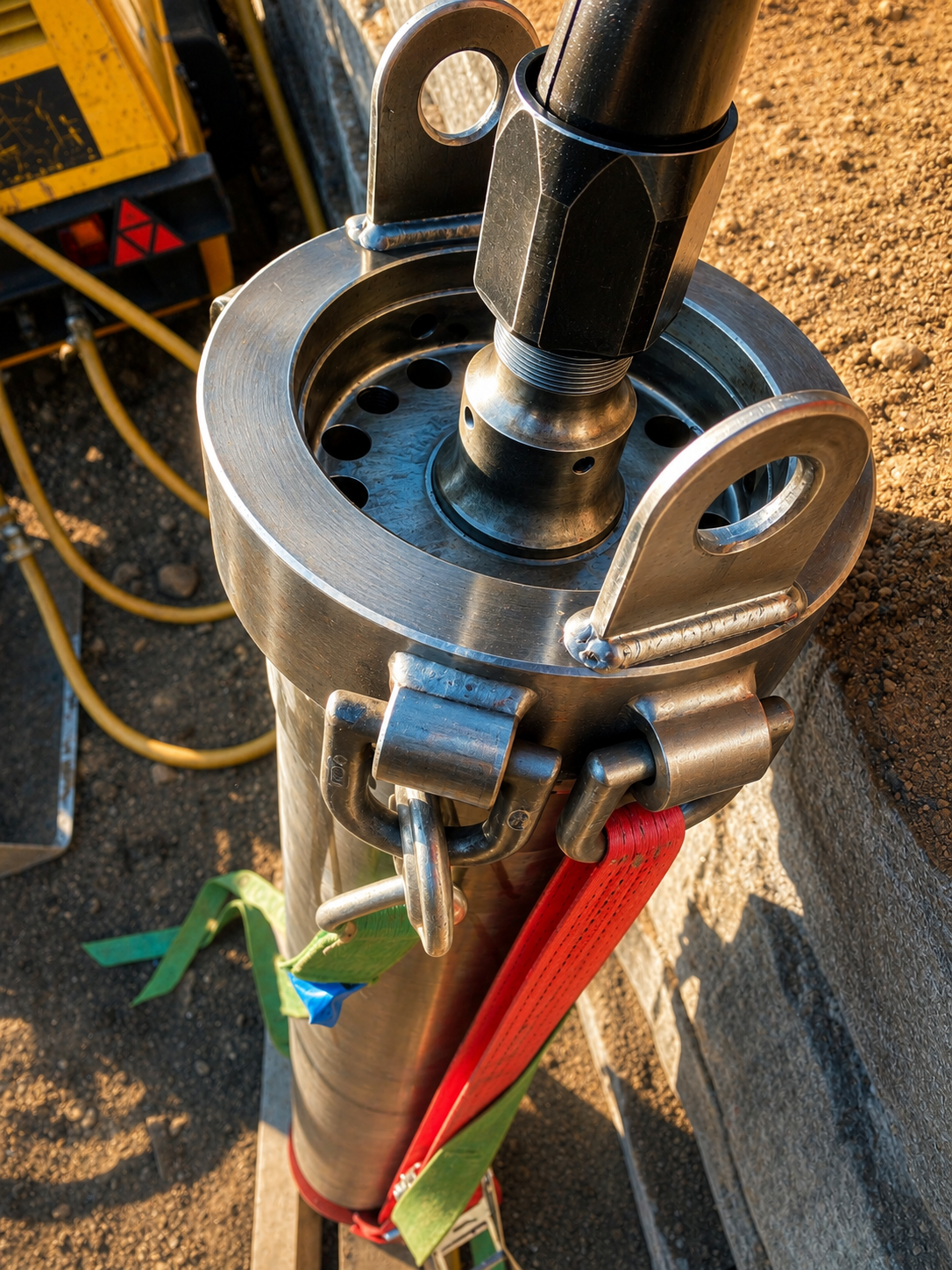

Die TR 220 kann horizontal wie auch vertikal eingesetzt werden. Die Stahlrohre dienen als Fundament für Leitungsmasten, als Gründungspfähle, als Poller für Hafenanlagen oder als Pfeiler für Landungsstege.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf den Schlagkolben. Dieser wiegt über 35 % des Gesamtgewichtes und erzeugt durch das hohe Gewicht extrem hohe Schlagkräfte.
370 Tonnen Schlagkraft

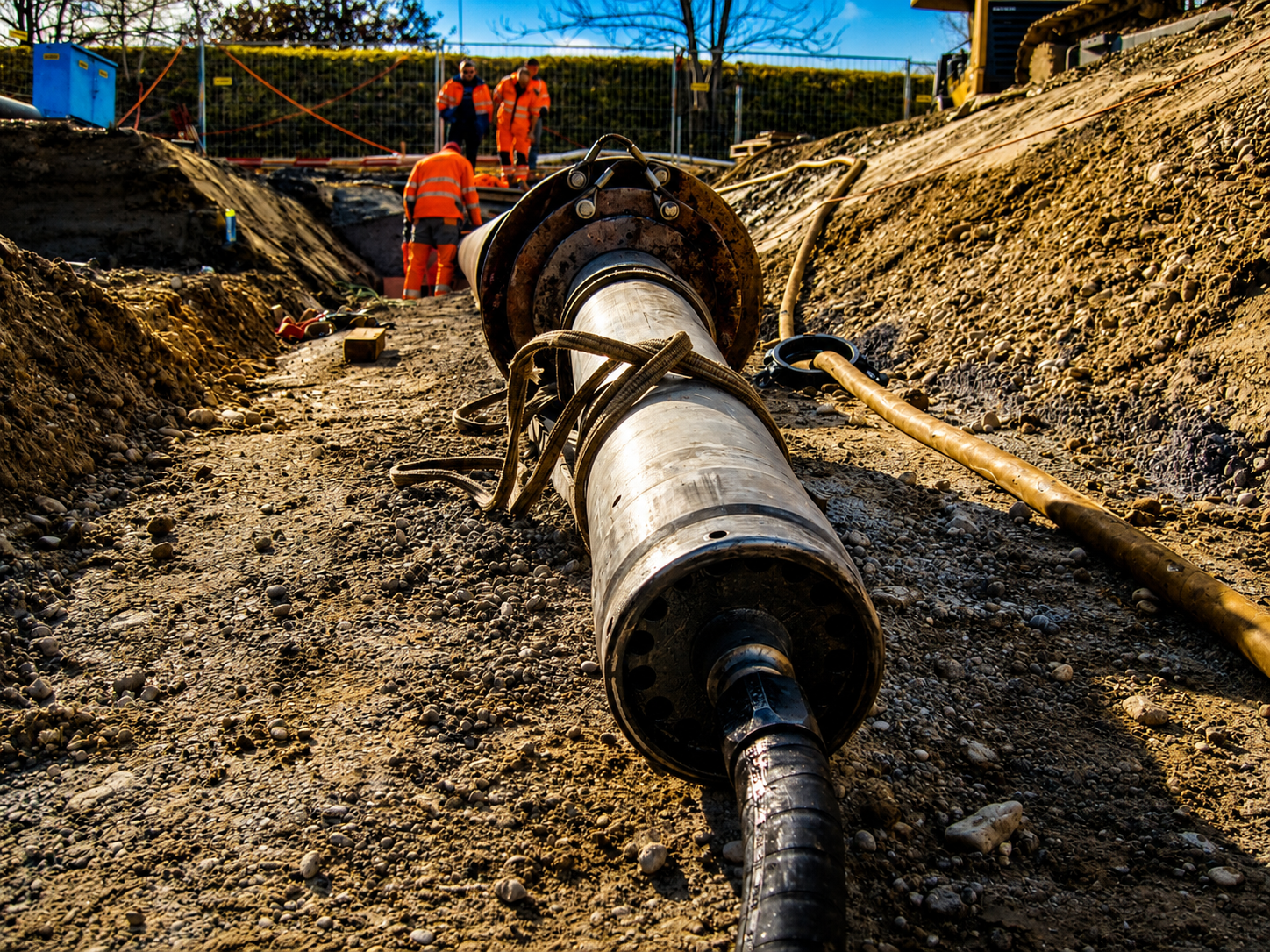

Stahlrohre bis ø 600 mm lassen sich präzise, wirtschaftlich und zuverlässig im grabenlosen Verfahren verlegen. TERRA bietet dafür Rammringe als Stecksystem an.
