TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.

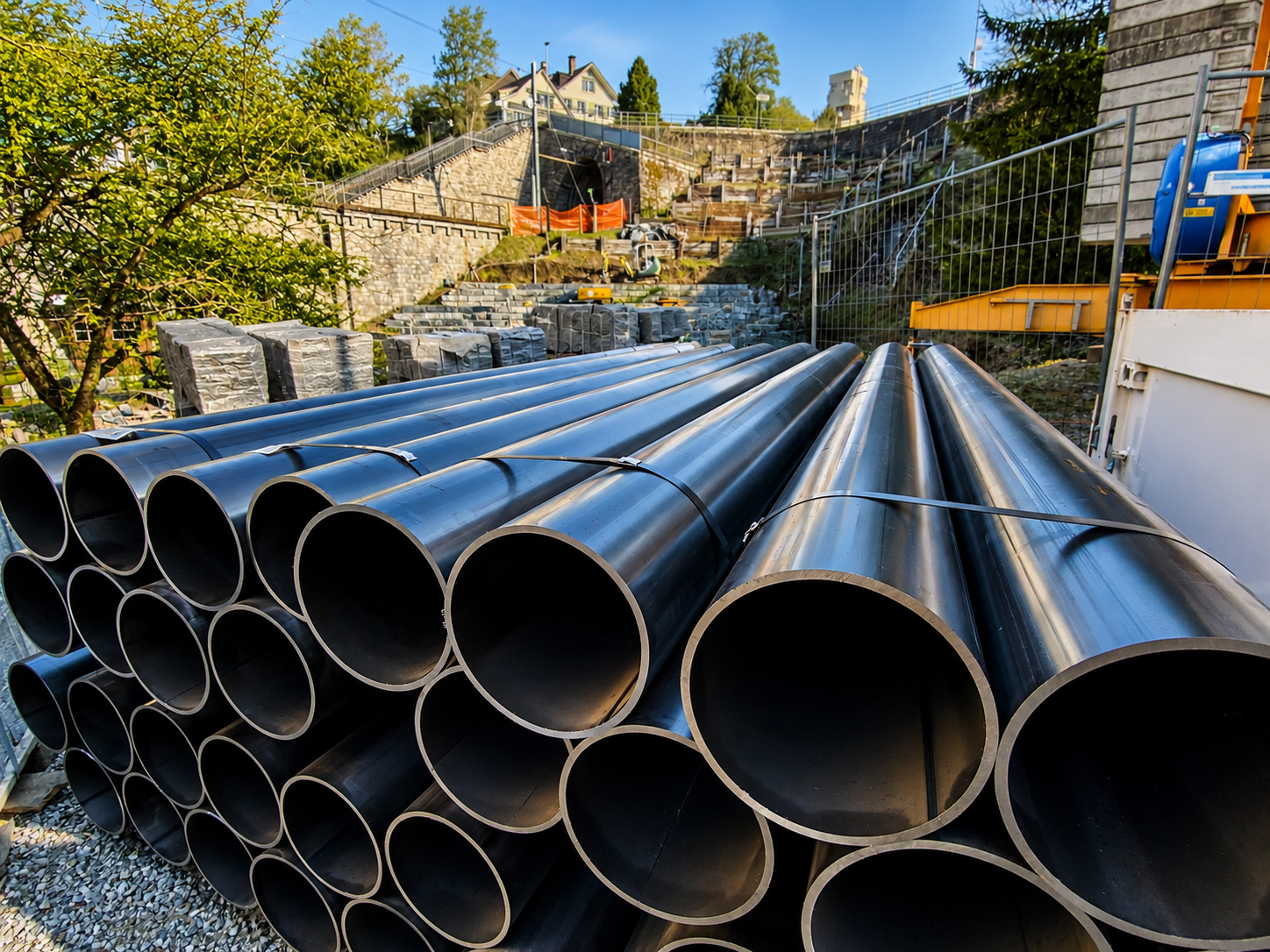

Stahlrohre bis ø 400 mm
155 Tonnen Schlagkraft. Nur 0.90 m kurz.
Die TERRA-HAMMER TR 200mini ist die kürzeste und kompakteste Stahlrohrramme von TERRA – und zählt zu den kürzesten Stahlrohrrammen weltweit. Mit einer Rammkraft von 155 Tonnen und einer Baulänge von nur 0.90 m vereint sie beeindruckende Schlagenergie auf kleinstem Raum. Dank ihres geringen Luftverbrauchs von lediglich 4 m³/min arbeitet sie besonders wirtschaftlich und eignet sich ideal für Einsätze mit begrenztem Platzangebot.

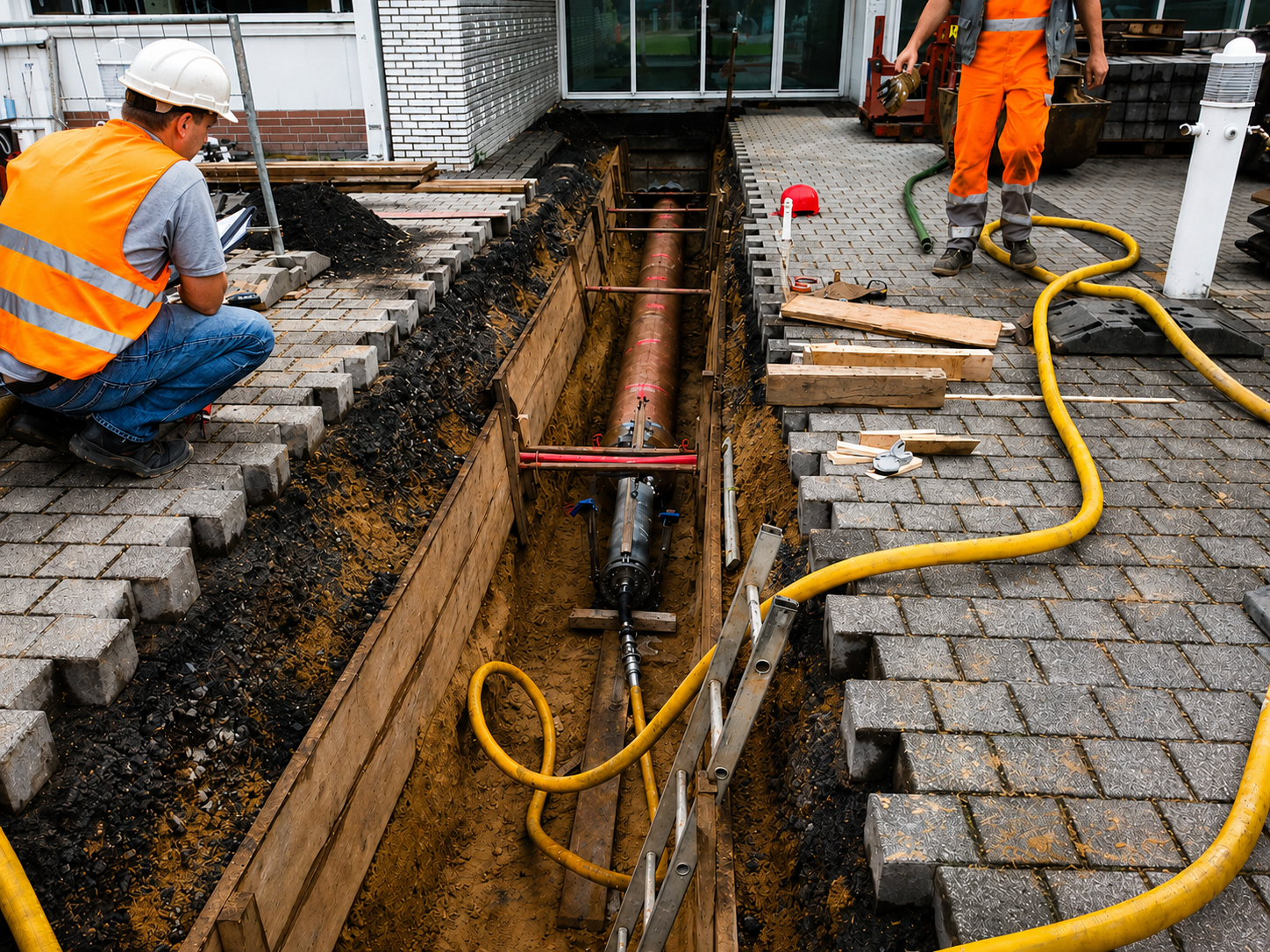

Die TR 200mini ist für die präzise und zuverlässige Verlegung von Stahlrohren mit Durchmessern von Ø 150 bis 400 mm ausgelegt. Durch ihre extrem kompakte Bauweise ist sie die ideale Lösung für grabenlose Rohrvortriebe unter beengten Platzverhältnissen, beispielsweise in Startgruben mit geringer Länge. Das bewährte Rammverfahren ermöglicht die schnelle und wirtschaftliche Unterquerung von Strassen, Bahngleisen, Gewässern und anderen Hindernissen – mit minimalem Eingriff in die Oberfläche und maximaler Effizienz.
.png)
Dank ihrer extrem kompakten Bauweise und einem Gewicht von nur 112 kg eignet sich die TR 200mini hervorragend für den horizontalen wie auch den vertikalen Einsatz. Das geringe Gewicht ermöglicht ein einfaches Handling, erleichtert den Transport und sorgt für ein schnelles Positionieren der Ramme – auch auf beengten Baustellen oder in schwer zugänglichen Bereichen.

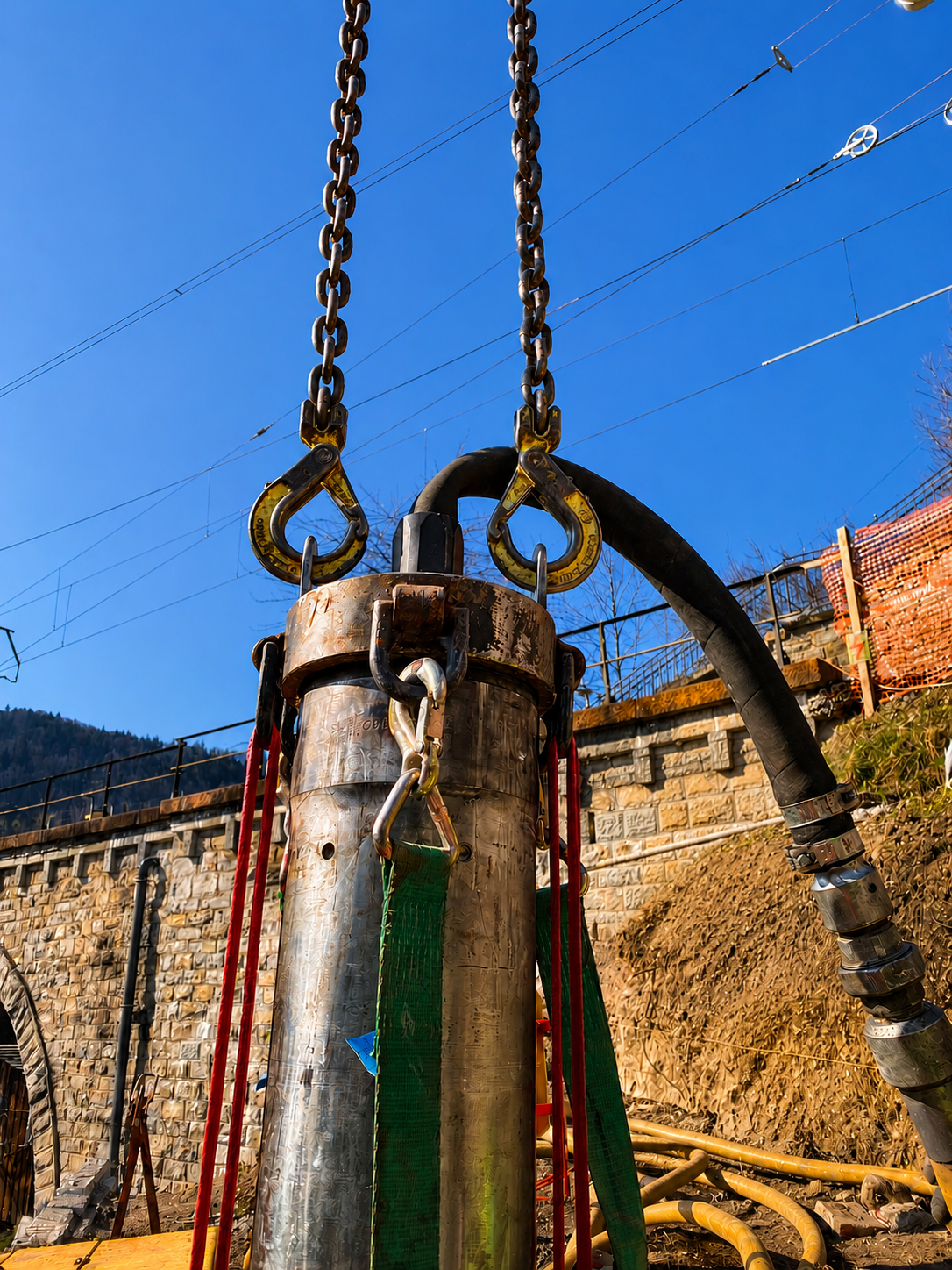

Im Vertikaleinsatz lassen sich Stahlrohre präzise und effizient als Fundamente für Leitungsmasten, Gründungspfähle, Hafenpoller oder Pfeiler für Landungsstege einrammen. In Kombination mit dem passenden Zubehör bietet die TR 200mini eine wirtschaftliche und flexible Lösung für unterschiedlichste Anwendungen im grabenlosen Rohr- und Spezialtiefbau.
.png)
TERRA bietet speziell entwickelte Druckringe für den horizontalen und vertikalen Einsatz an. Die Ausführung für horizontale Vortriebe verfügt über zwei Anhängeösen zum sicheren Verspannen mit der Stahlrohrramme. Für vertikale Anwendungen kommen Druckringe mit fünf Anhängeösen zum Einsatz – drei Ösen dienen zur sicheren Verbindung mit der Ramme, während zwei zusätzliche Ösen das einfache und sichere Handling mit dem Kran ermöglichen.

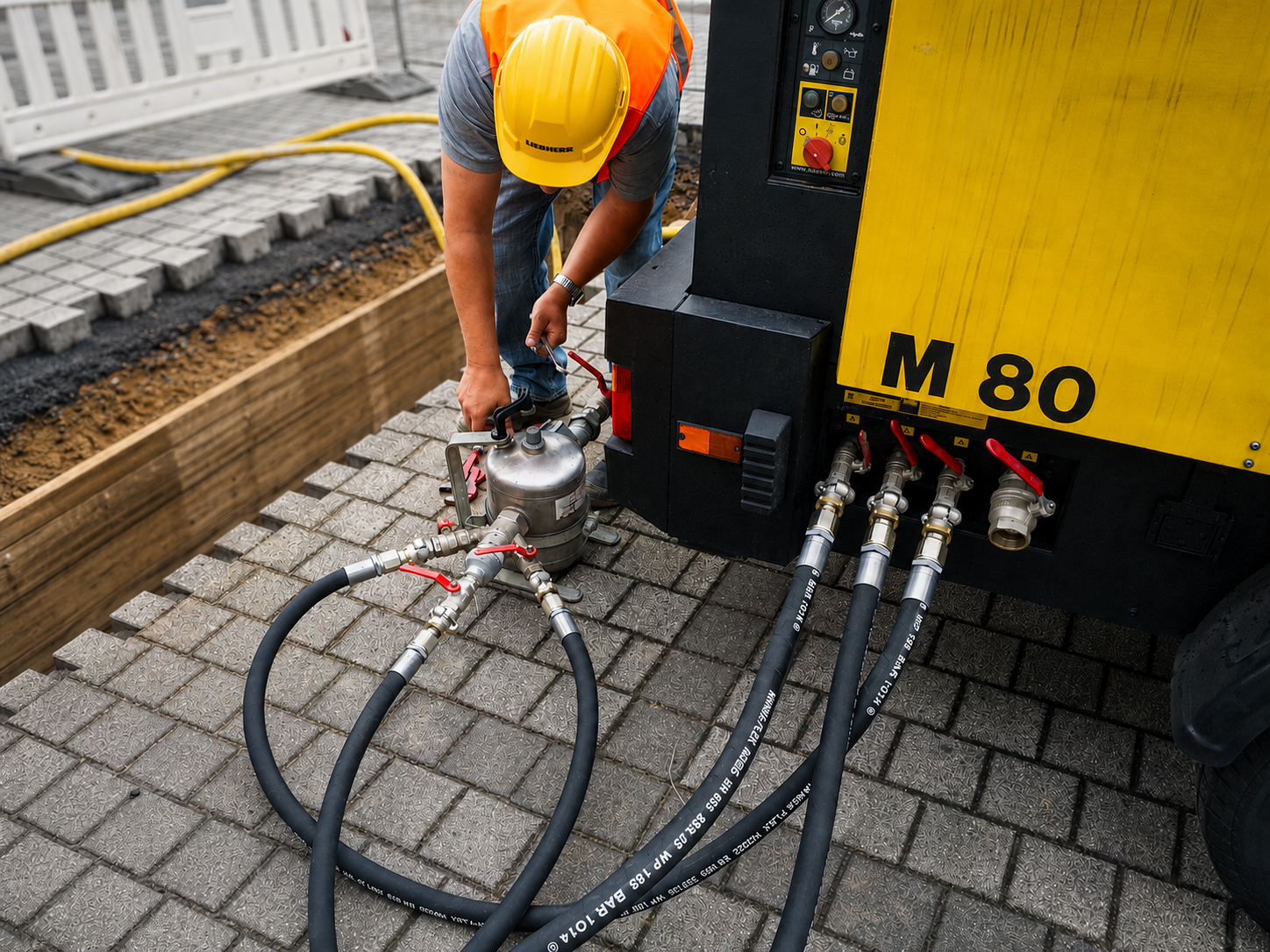

Die im Schlagkolben integrierten Beschleunigungsöffnungen sorgen für eine besonders effiziente Nutzung der Druckluft. Mit einem Luftverbrauch von nur 4 m³/min bei 7 bar arbeitet die TR 200mini äusserst wirtschaftlich und benötigt deutlich weniger Energie als vergleichbare Systeme. Der über viele Jahre kontinuierlich optimierte Luftstrom gewährleistet eine hohe Schlagleistung bei minimalem Luftbedarf und ermöglicht einen effizienten Einsatz auf unterschiedlichsten Baustellen.

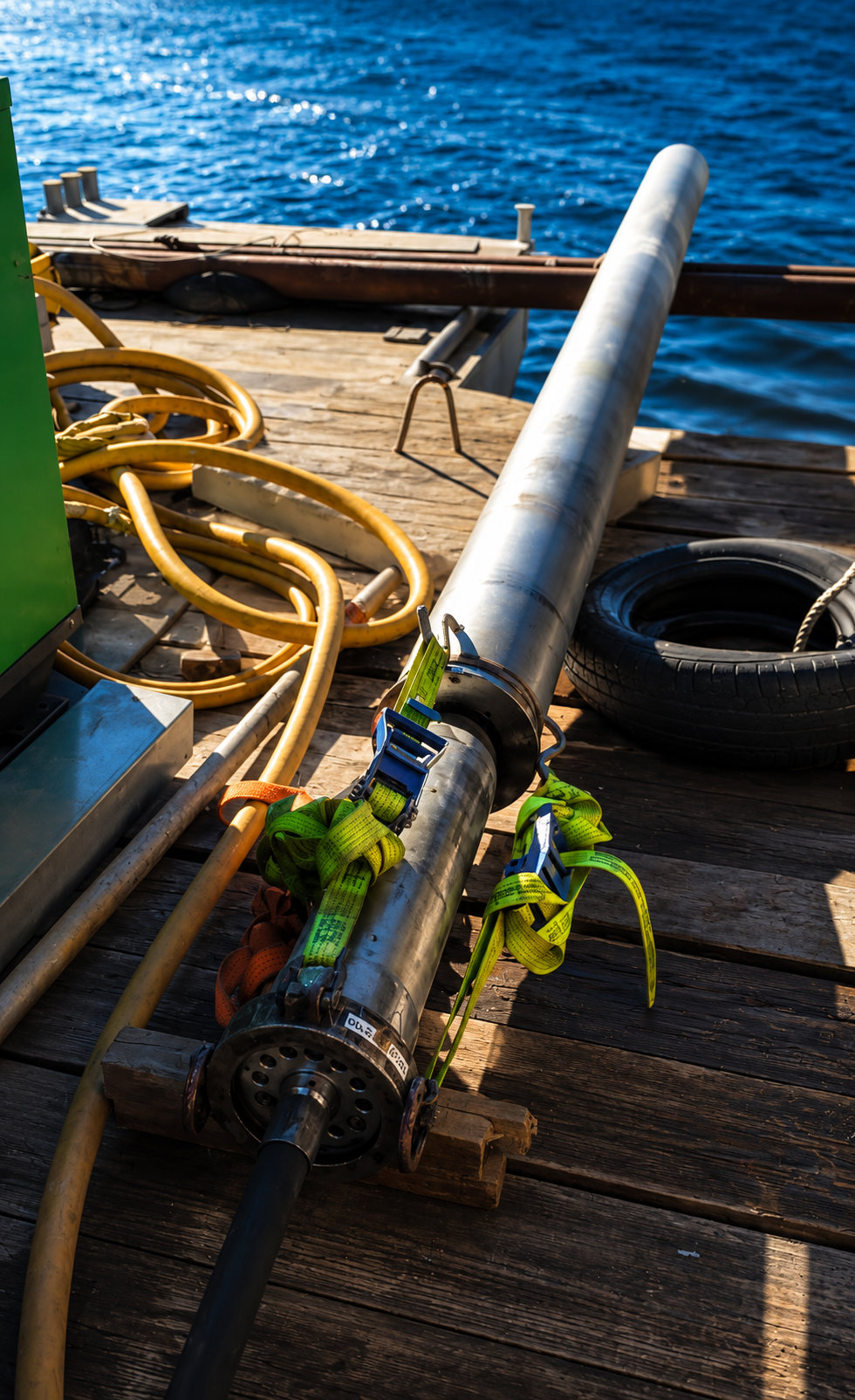

Für einen sicheren und präzisen Start des Rammvorgangs wird die TERRA-Stahlrohrramme mit speziell abgestimmtem Befestigungszubehör am Stahlrohr fixiert. Die Zugkette verbindet den Spanngurt zuverlässig mit dem Stahlrohr und gewährleistet eine sichere Befestigung sowie eine gleichmässige Kraftübertragung während des gesamten Vortriebs.

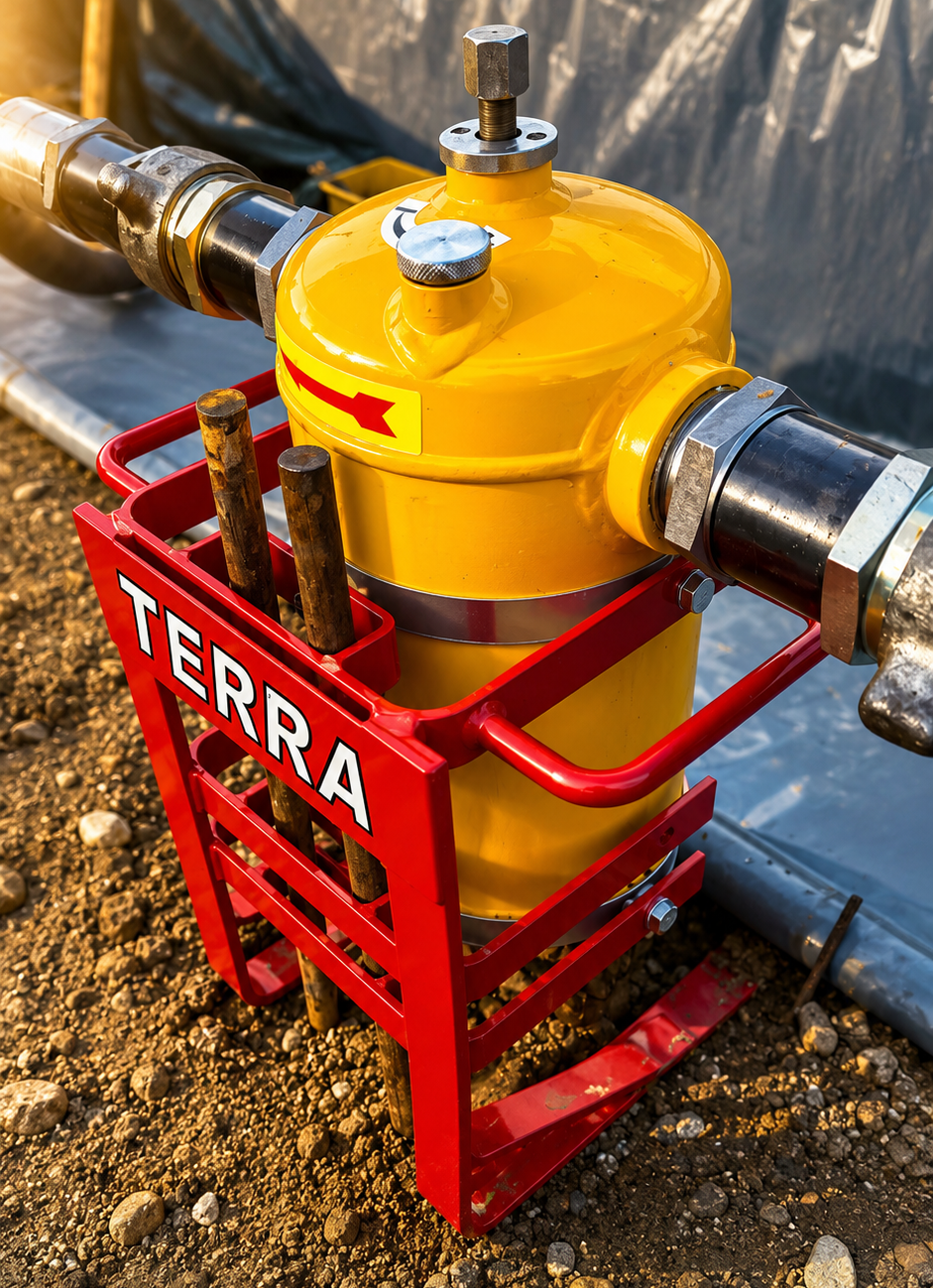

Ein Öler mit einem Fassungsvermögen von 10 Litern gewährleistet die kontinuierliche und zuverlässige Schmierung der Ramme während des gesamten Betriebs. Dadurch wird ein reibungsloser Einsatz sichergestellt und die Lebensdauer der Maschine nachhaltig verlängert. Für eine optimale Schmierleistung kommt ein biologisch abbaubares, synthetisches HD-Öl mit hoher Viskosität zum Einsatz, das speziell für die Anforderungen der TERRA-Rammen entwickelt wurde.
Ihre Vorteile
Kompakte Bauweise (0.9 m)
Die TR 200mini zählt mit einer Baulänge von nur 0.90 m zu den kürzesten und kompaktesten Stahlrohrrammen weltweit. Diese aussergewöhnlich kompakte Bauweise wird durch die innovative und ausgeklügelte Hohlkopfkonstruktion ermöglicht, die maximale Leistung auf minimalem Bauraum vereint.
Vertikaleinsatz möglich

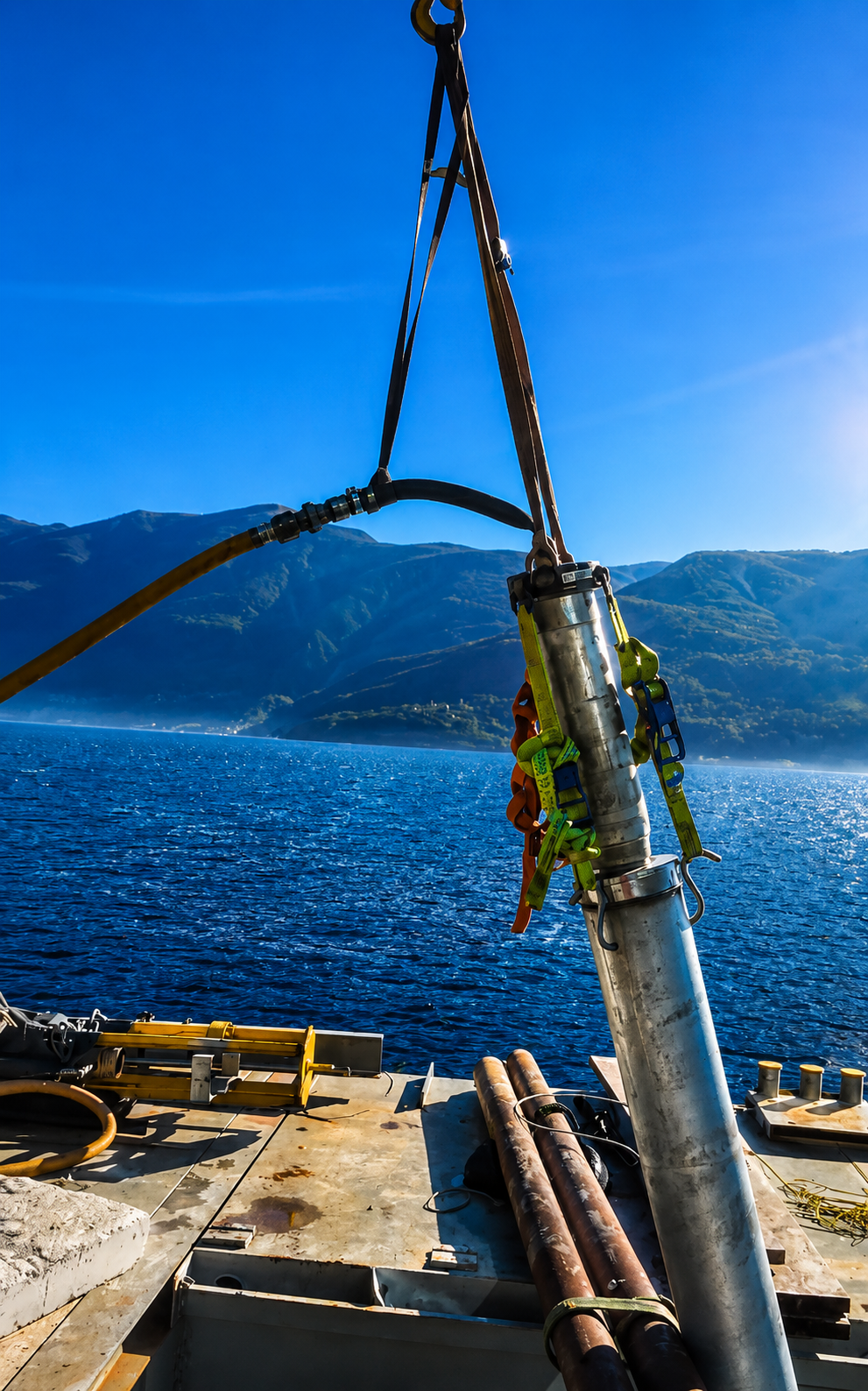

Die TR 200mini kann horizontal wie auch vertikal eingesetzt werden. Die Stahlrohre dienen als Fundament für Leitungsmasten, als Gründungspfähle, als Poller für Hafenanlagen oder als Pfeiler für Landungsstege.
155 Tonnen Schlagkraft
Stahlrohre von ø 150 bis 400 mm lassen sich mit der TR 200mini präzise, wirtschaftlich und zuverlässig im grabenlosen Verfahren verlegen. Für eine optimale Kraftübertragung bietet TERRA passende Rammringe als praktisches Stecksystem an.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf den Schlagkolben. Dieser wiegt über 35 % des Gesamtgewichtes und erzeugt durch das hohe Gewicht extrem hohe Schlagkräfte.
