TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
für PE-Rohre < ø 180 mm

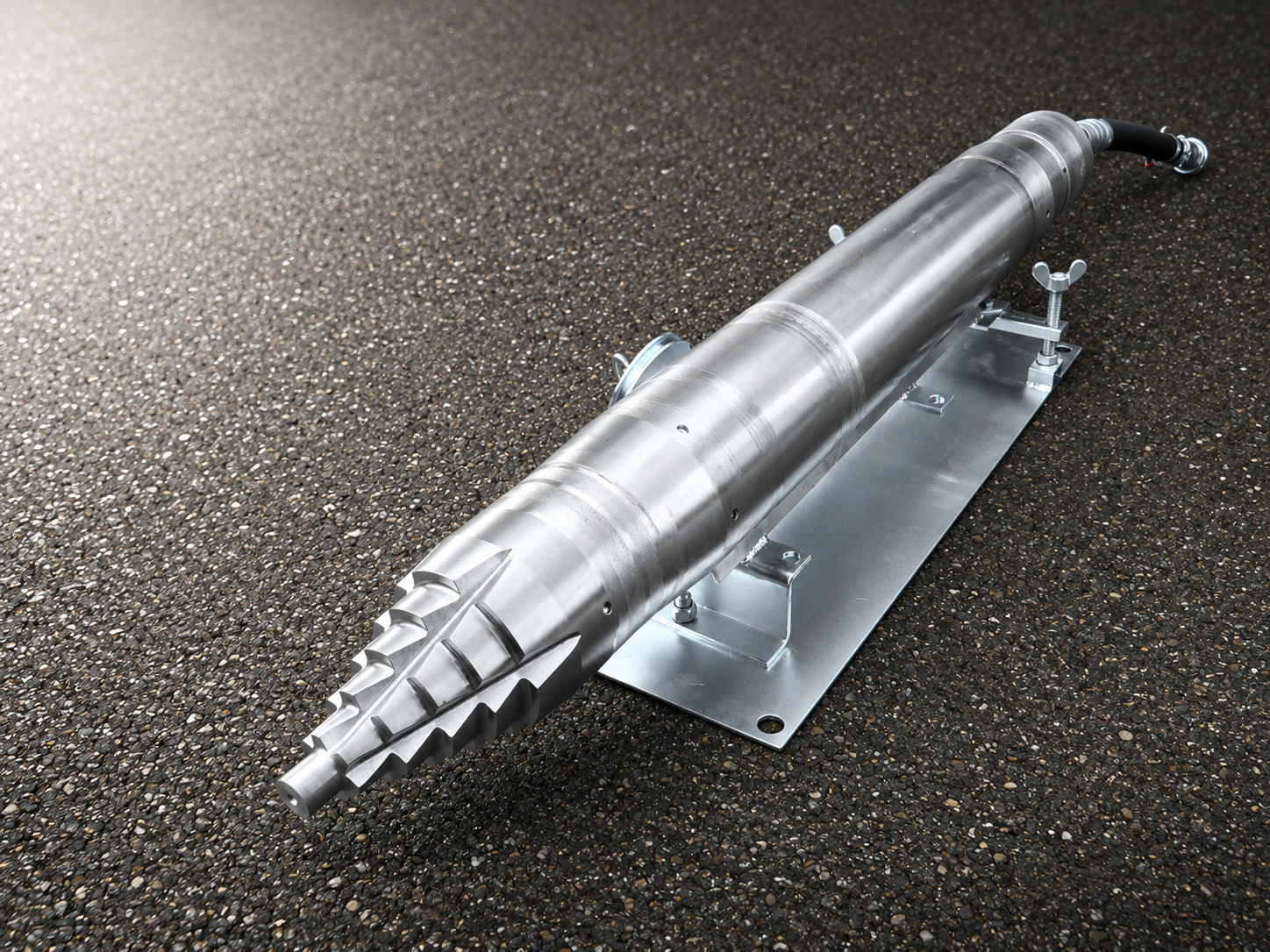

TERRA-HAMMER T 210 F – Spezialist für die Abwasserrohrverlegung
Der TERRA-HAMMER T 210 F wurde speziell für die effiziente und sichere Verlegung von Abwasserrohren entwickelt. Mit seinem Aussendurchmesser von 210 mm ist er optimal auf die Verlegung von DN 150 Abwasserrohren ausgelegt.
Damit lassen sich beispielsweise Rohre renommierter Hersteller wie REHAU direkt im Erdreich verlegen. Die Rohrmuffen dieser Systeme verfügen über einen Dichtungsring mit einem Aussendurchmesser von rund 190 mm. Der T 210 F schafft mit seinem Durchmesser von 210 mm ausreichend Platz, damit die Muffe sicher durch den hergestellten Bohrkanal geführt werden kann.
Die TERRA-Erdrakete ø 210 mm steht für höchste Schlagkraft und zuverlässige Leistung bei grossen Leitungsbauprojekten. Sie eignet sich besonders für die grabenlose Verlegung von Abwasserleitungen und kann auch zum Rammen von Stahlrohren eingesetzt werden. Mit Fernumsteuerung arbeitet sie schnell, zielgenau und sicher – auch bei anspruchsvollen Anwendungen
Die TERRA-Ölereinheit Version F wurde speziell für die Schmierung von TERRA-Erdraketen mit Fernumsteuerung entwickelt. Sie ermöglicht eine zuverlässige Schmierung und eine komfortable Steuerung der Erdrakete direkt über die Ölereinheit.
Die Umsteuerung zwischen Vorwärts- und Rückwärtslauf erfolgt über den integrierten Umsteuerhahn. Dank dieser Fernumsteuerung kann die Bewegungsrichtung der Erdrakete bequem von der Ölereinheit aus gesteuert werden.
Das TERRA-Erdraketenöl ist ein hochwertiges und biologisch abbaubares Spezialöl, das speziell für den Einsatz mit TERRA-Erdraketen entwickelt wurde. Es sorgt für eine zuverlässige Schmierung und schützt die Maschine gleichzeitig vor Rost und innerer Vereisung. Das Öl ist in praktischen 5-Liter-Kanistern erhältlich und eignet sich ideal für den professionellen Baustelleneinsatz.
Die TERRA-Seilklemmen ermöglichen eine sichere und zuverlässige Direktverrohrung mit der TERRA-Erdrakete. Dabei wird das PE-Rohr direkt mit der Erdrakete verbunden und während des Vortriebs unmittelbar in den Boden eingezogen. Das Stahlseil wird an der Erdrakete befestigt und über die Seilklemme sicher mit dem PE-Rohr verbunden. So wird die Zugkraft zuverlässig auf das Rohr übertragen und eine stabile Verbindung während des gesamten Vortriebs gewährleistet.
Der TERRA-HAMMER T 210 bietet vielseitige Möglichkeiten für die grabenlose Verlegung von Abwasseranschlüssen – sowohl bei Durchgangsbohrungen als auch bei Stichbohrungen.
Durchgangsbohrungen mit Endhülse

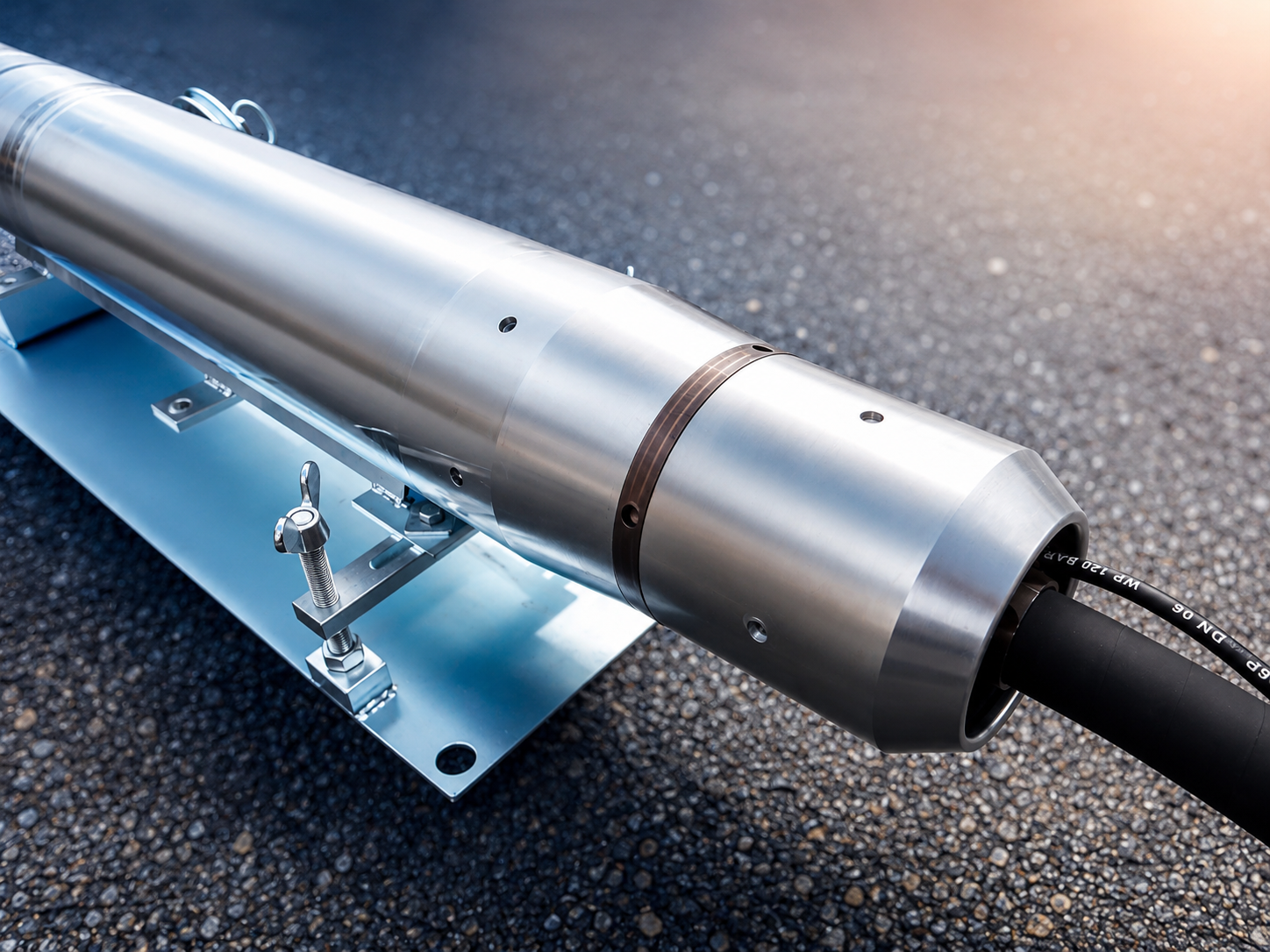

Bei der klassischen Durchgangsbohrung wird die Erdrakete von der Startgrube aus gezielt bis zum Gebäude geführt. Das nachzuziehende Abwasserrohr wird dabei direkt in die Endhülse A-190-172 der Erdrakete eingesetzt. Mithilfe des Peilstabs lässt sich die Erdrakete präzise auf den gewünschten Austrittspunkt ausrichten. Nach dem erfolgreichen Durchstich wird die Erdrakete entfernt und der Anschluss an das bestehende Abwassersystem hergestellt.
Stichbohrungen mit Endkonus
Nicht immer ist eine Durchgangsbohrung möglich oder erwünscht. Der TERRA-HAMMER T 210 ermöglicht deshalb auch Stichbohrungen, beispielsweise wenn eine Hauptleitung im Strassenbereich liegt und keine Durchgangsbohrung bis zum Haus erstellt werden kann. Die Erdrakete wird von der Hauptleitung aus bis zur Grundstücksgrenze vorgetrieben und anschliessend rückwärts ausgefahren. Das zuvor geschlossene Abwasserrohr wird dabei in die hergestellte Stichbohrung eingeschoben. Der Endkonus schützt die Erdrakete während des Rückwärtslaufs vor eindringendem Erdreich. Der Hausanschluss kann anschliessend zu einem späteren Zeitpunkt erfolgen – flexibel, grabenlos und ohne unnötige Eingriffe in das Grundstück.
Zwei Verfahren. Eine Lösung. Grabenlose Abwasseranschlüsse mit TERRA.
Ihre Vorteile
Schnelle und präzise Rohrverlegung

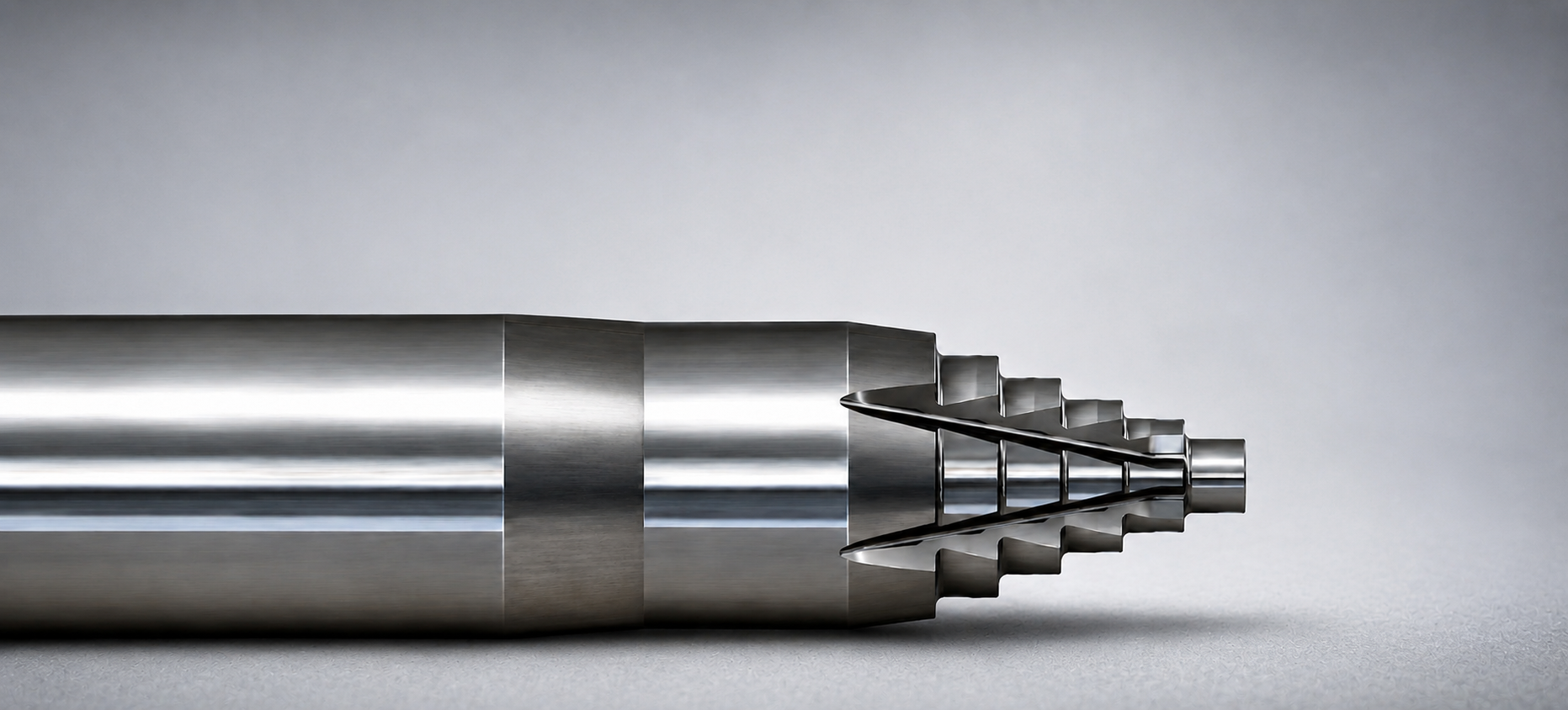

Mit dem Kombikopf, bestehend aus Stufen und Längsrillen, arbeitet der TERRA-HAMMER schnell und zielgenau. Das reduziert die Vortriebszeit und erhöht die Produktivität.
Rammen von Stahlrohren
Die TERRA-Erdrakete kann ohne Umrüstung Stahlrohre rammen. TERRA bietet hierfür Rammringe in diversen Grössen an.
Umsteuerung am Öler
Mit der Fernumsteuerung lassen sich die Erdraketen ø 105 – 210 mm bequem über den Öler pneumatisch umsteuern.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf seine Schlagkolben. Das ist weltweit einmalig.
