TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
für PE-Rohre < ø 140 mm
Noch mehr Kraft für anspruchsvolle Einsätze.

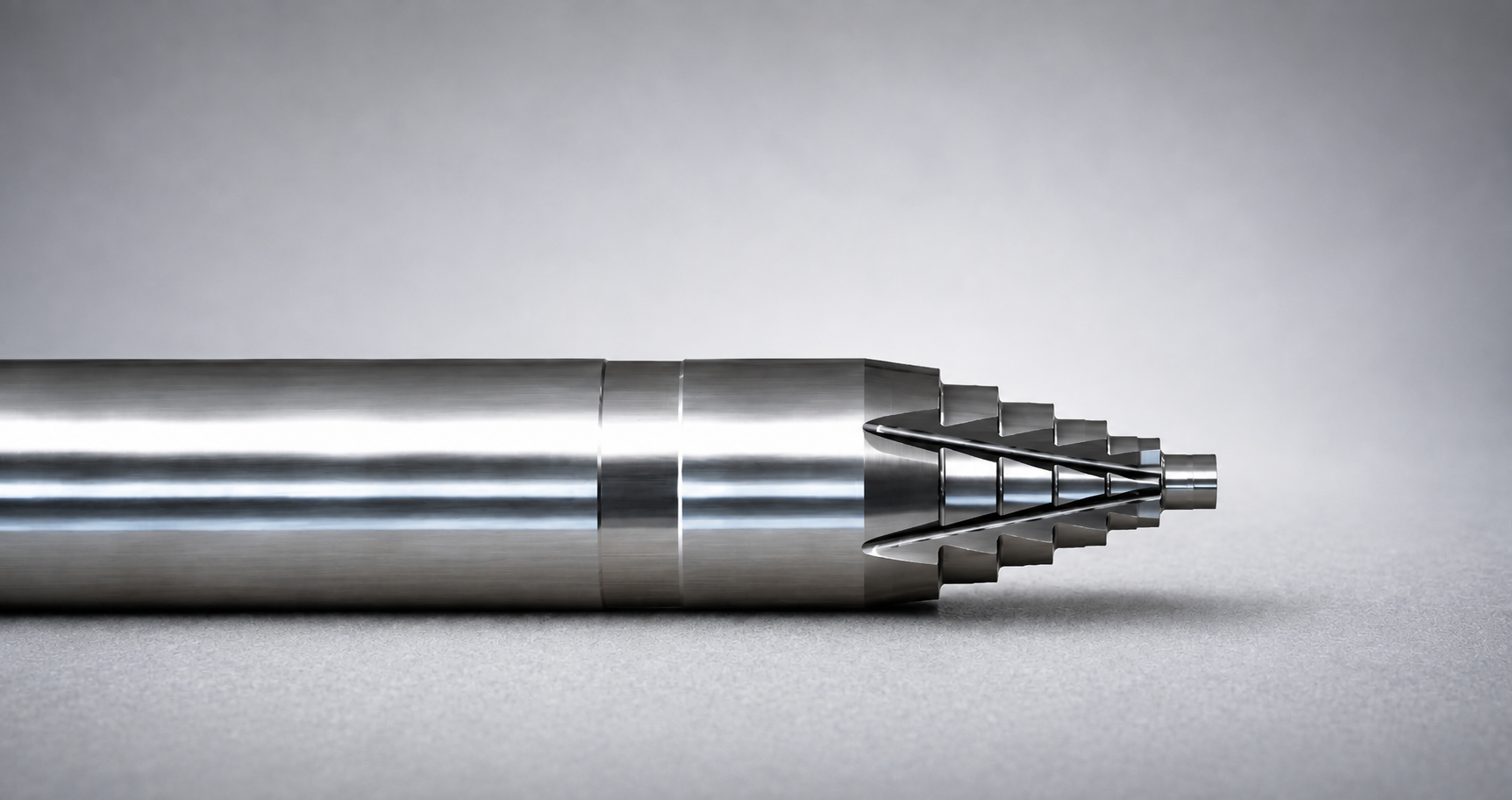

Seit Jahrzehnten stehen TERRA-Erdraketen für hohe Leistung, Zuverlässigkeit und robuste Technik. Die langjährige Erfahrung und kontinuierliche Entwicklungsarbeit der Schweizer Ingenieure haben zu einem vielseitigen System aus Erdraketen und passendem Zubehör geführt. Die konsequente Maximierung der Schlagkraft bei gleichzeitig minimiertem Rückstoss sorgt für einen effizienten Vortrieb. Der einfache, robuste Aufbau mit einem Minimum an Bauteilen gewährleistet zudem eine hohe Betriebssicherheit und eine lange Lebensdauer. Die TERRA-Erdrakete ø 155 mm ist für PE-Rohre bis ø 140 mm geeignet. Sie ermöglicht eine schnelle und zielgenaue grabenlose Verlegung und kann auch zum Rammen von Stahlrohren eingesetzt werden. Die Fernumsteuerung sorgt für eine komfortable und präzise Steuerung.
.png)

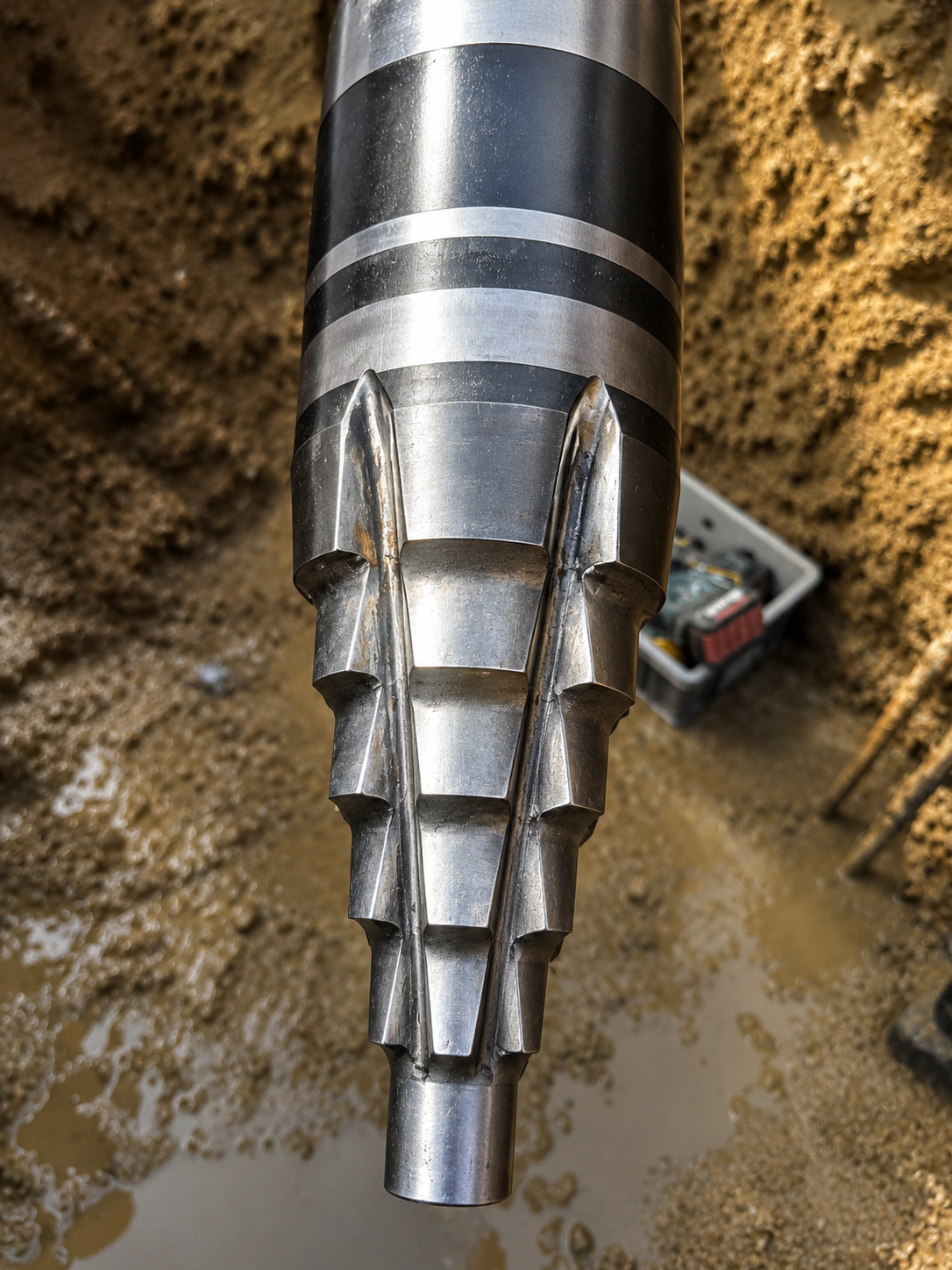

Für eine hohe Zielgenauigkeit sorgt der einzigartige gestufte Kombikopf mit zusätzlichen Längsrillen. Je nach Beschaffenheit des Bodens kann er Hindernisse gezielt zertrümmern und ermöglicht einen zuverlässigen Vortrieb.

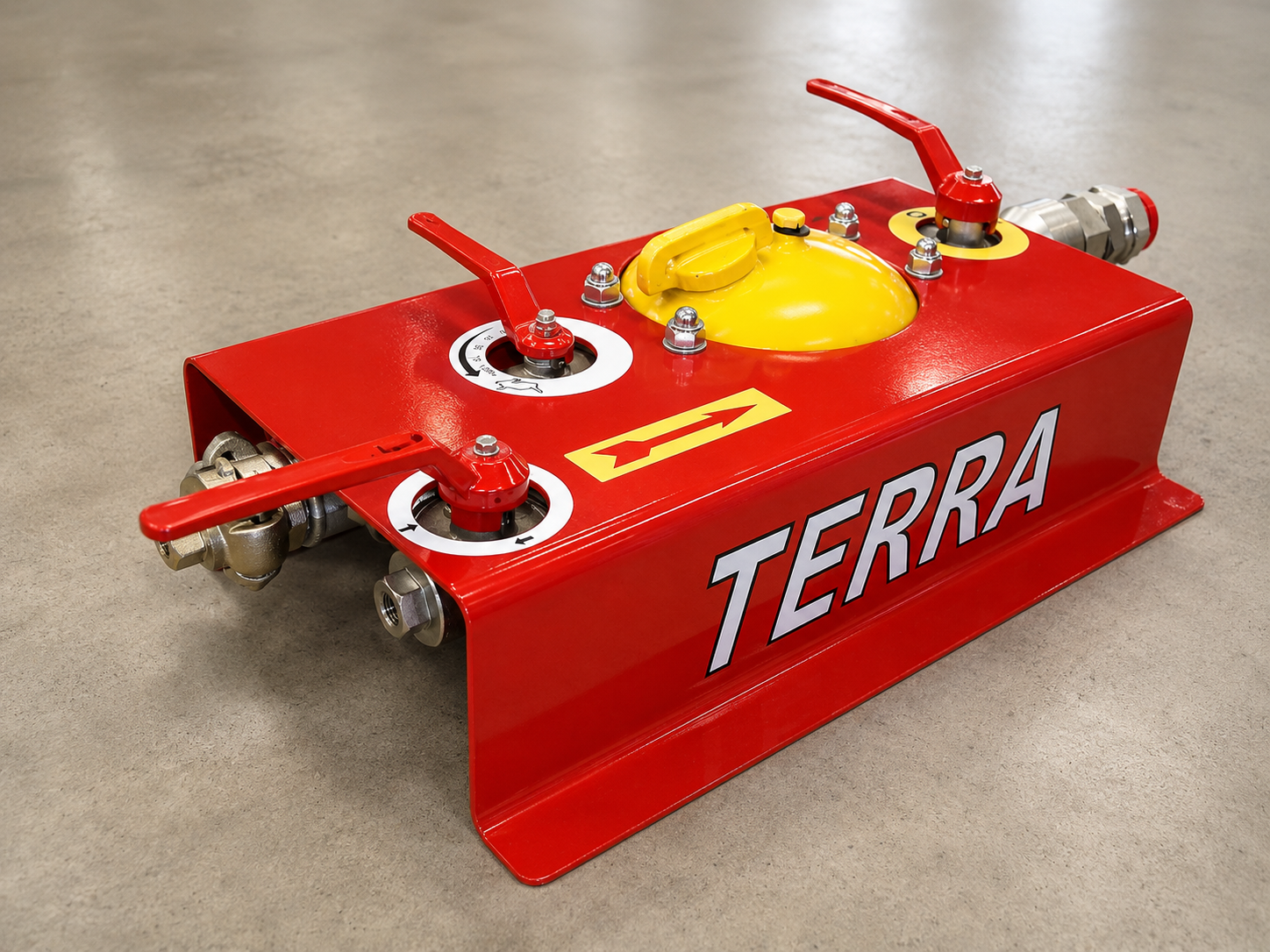

Die TERRA-Ölereinheit Version F wurde speziell für die Schmierung von TERRA-Erdraketen mit Fernumsteuerung entwickelt. Sie ermöglicht eine zuverlässige Schmierung und eine komfortable Steuerung der Erdrakete direkt über die Ölereinheit.
Die Umsteuerung zwischen Vorwärts- und Rückwärtslauf erfolgt über den integrierten Umsteuerhahn. Dank dieser Fernumsteuerung kann die Bewegungsrichtung der Erdrakete bequem von der Ölereinheit aus gesteuert werden.
Das TERRA-Erdraketenöl ist ein hochwertiges und biologisch abbaubares Spezialöl, das speziell für den Einsatz mit TERRA-Erdraketen entwickelt wurde. Es sorgt für eine zuverlässige Schmierung und schützt die Maschine gleichzeitig vor Rost und innerer Vereisung. Das Öl ist in praktischen 5-Liter-Kanistern erhältlich und eignet sich ideal für den professionellen Baustelleneinsatz.
Die TERRA-Seilklemmen ermöglichen eine sichere und zuverlässige Direktverrohrung mit der TERRA-Erdrakete. Dabei wird das PE-Rohr direkt mit der Erdrakete verbunden und während des Vortriebs unmittelbar in den Boden eingezogen. Das Stahlseil wird an der Erdrakete befestigt und über die Seilklemme sicher mit dem PE-Rohr verbunden. So wird die Zugkraft zuverlässig auf das Rohr übertragen und eine stabile Verbindung während des gesamten Vortriebs gewährleistet.
Mit den TERRA-Aufweitungshülsen lassen sich mit ein und derselben Erdrakete Bohrungen herstellen, die deutlich grösser sind als der Durchmesser der Erdrakete. Damit ermöglichen sie die Verlegung grösserer Rohre, ohne auf eine grössere Erdrakete wechseln zu müssen. Der Vortrieb erfolgt in zwei Stufen: Zunächst wird mit der TERRA-Erdrakete ein Pilot-Verdrängungsvortrieb erstellt. Anschliessend wird die Aufweitungshülse eingesetzt und der bestehende Verdrängungskanal auf den gewünschten Durchmesser erweitert. Durch den Vorwärtslauf der Erdrakete wird die Aufweitungshülse sicher mitgeführt und erweitert die Bohrung effizient und kontrolliert.
Für die ø 155 mm Erdrakete bietet TERRA eine Aufweitungshülse auf 245 mm an (für PE-Rohre <200 mm)
Ihre Vorteile
Schnelle und präzise Rohrverlegung
Mit dem Kombikopf, bestehend aus Stufen und Längsrillen, arbeitet der TERRA-HAMMER schnell und zielgenau. Das reduziert die Vortriebszeit und erhöht die Produktivität.
Rammen von Stahlrohren
Die TERRA-Erdrakete kann ohne Umrüstung Stahlrohre rammen. TERRA bietet hierfür Rammringe in diversen Grössen an.
Umsteuerung am Öler
Mit der Fernumsteuerung lassen sich die Erdraketen ø 105 – 210 mm bequem über den Öler pneumatisch umsteuern.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf seine Schlagkolben. Das ist weltweit einmalig.
Technische Daten
Technische Änderungen kurzfristig ohne Vorankündigung vorbehalten.
