TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
für PE-Rohre < ø 110 mm
TERRA-Erdrakete ø 135 mm – der Allrounder.
Seit Jahrzehnten stehen TERRA-Erdraketen für hohe Leistung, Zuverlässigkeit und robuste Technik. Die langjährige Erfahrung und kontinuierliche Entwicklungsarbeit der Schweizer Ingenieure haben zu einem vielseitigen System aus Erdraketen und passendem Zubehör geführt. Die konsequente Maximierung der Schlagkraft bei gleichzeitig minimiertem Rückstoss sorgt für einen effizienten Vortrieb. Der einfache, robuste Aufbau mit einem Minimum an Bauteilen gewährleistet zudem eine hohe Betriebssicherheit und lange Lebensdauer.
Die TERRA-Erdrakete ø 135 mm ist ideal für die grabenlose Verlegung von PE-Rohren bis ø 110 mm. Trotz ihrer hohen Schlagkraft bleibt sie besonders handlich. Die kompakte Bauweise ermöglicht es, die Erdrakete mit zwei Personen von Hand zu bewegen und zu positionieren – ideal für Einsätze, bei denen kein schweres Gerät zur Verfügung steht. Die Fernumsteuerung ermöglicht eine komfortable und präzise Steuerung während des Vortriebs. Darüber hinaus eignet sich die Erdrakete auch zum Rammen von Stahlrohren. Die TERRA-Erdrakete ø 135 mm bringt zusätzliche Schlagkraft für anspruchsvollere Anwendungen. Neben der grabenlosen Verlegung von Leitungen können mit dieser Erdrakete auch Stahlrohre gerammt werden. Die Fernumsteuerung ermöglicht eine komfortable Bedienung – schnell, zielgenau und zuverlässig.
.png)

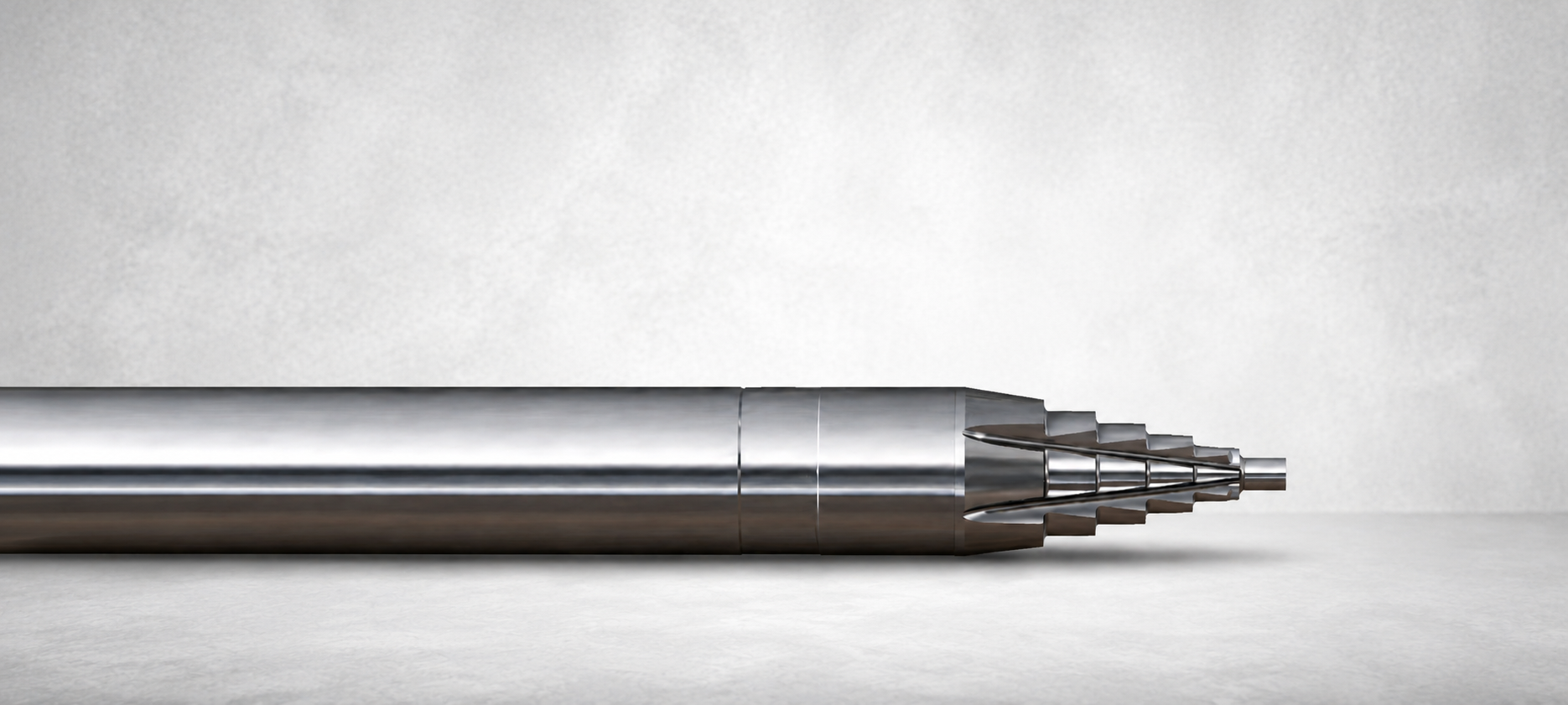

Für eine hohe Zielgenauigkeit sorgt der einzigartige gestufte Kombikopf mit zusätzlichen Längsrillen. Je nach Beschaffenheit des Bodens kann er Hindernisse gezielt zertrümmern und ermöglicht einen zuverlässigen Vortrieb.
Die TERRA-Ölereinheit Version Twin wurde speziell für die Schmierung von TERRA-Erdraketen mit Fernumsteuerung entwickelt. Sie ermöglicht eine zuverlässige Schmierung und eine komfortable Steuerung der Erdrakete direkt über die Ölereinheit.
Die Umsteuerung zwischen Vorwärts- und Rückwärtslauf erfolgt über den integrierten Umsteuerhahn. Dank dieser Fernumsteuerung kann die Bewegungsrichtung der Erdrakete bequem von der Ölereinheit aus gesteuert werden.
Das TERRA-Erdraketenöl ist ein hochwertiges und biologisch abbaubares Spezialöl, das speziell für den Einsatz mit TERRA-Erdraketen entwickelt wurde. Es sorgt für eine zuverlässige Schmierung und schützt die Maschine gleichzeitig vor Rost und innerer Vereisung. Das Öl ist in praktischen 5-Liter-Kanistern erhältlich und eignet sich ideal für den professionellen Baustelleneinsatz.
Die TERRA-Seilklemmen ermöglichen eine sichere und zuverlässige Direktverrohrung mit der TERRA-Erdrakete. Dabei wird das PE-Rohr direkt mit der Erdrakete verbunden und während des Vortriebs unmittelbar in den Boden eingezogen. Das Stahlseil wird an der Erdrakete befestigt und über die Seilklemme sicher mit dem PE-Rohr verbunden. So wird die Zugkraft zuverlässig auf das Rohr übertragen und eine stabile Verbindung während des gesamten Vortriebs gewährleistet.
Mit den wechselbaren TERRA-Endadaptern lässt sich die Erdrakete optimal an die jeweilige Anwendung anpassen. Ob Sofortverrohrung oder Rohrverlegung im Rückwärtslauf – verschiedene Endhülsen und Endkonen ermöglichen eine flexible und effiziente Arbeitsweise. Die Endhülsen Typ A eignen sich besonders für die Sofortverrohrung. Das Kunststoffrohr wird direkt bis zum Anschlag in die Endhülse eingesetzt und dadurch zuverlässig vor eindringendem Erdreich geschützt. Übergrosse Endhülsen ermöglichen zudem das Verlegen von Rohren, deren Durchmesser grösser als der Aussendurchmesser der Erdrakete ist. Die konisch ausgeführten Endkonen Typ B und E sind ideal für die Rohrverlegung im Rückwärtslauf. Ihre Form verhindert das Eindringen von Bodenmaterial in das Rohr und ermöglicht ein sauberes und zuverlässiges Arbeiten. Mit Standard- und übergrossen Varianten sowie ein- und mehrstufigen Ausführungen bietet TERRA für unterschiedlichste Rohrdurchmesser und Einsatzbedingungen die passende Lösung. Ein Adapter für jede Anwendung – flexibel, robust und praxisgerecht.

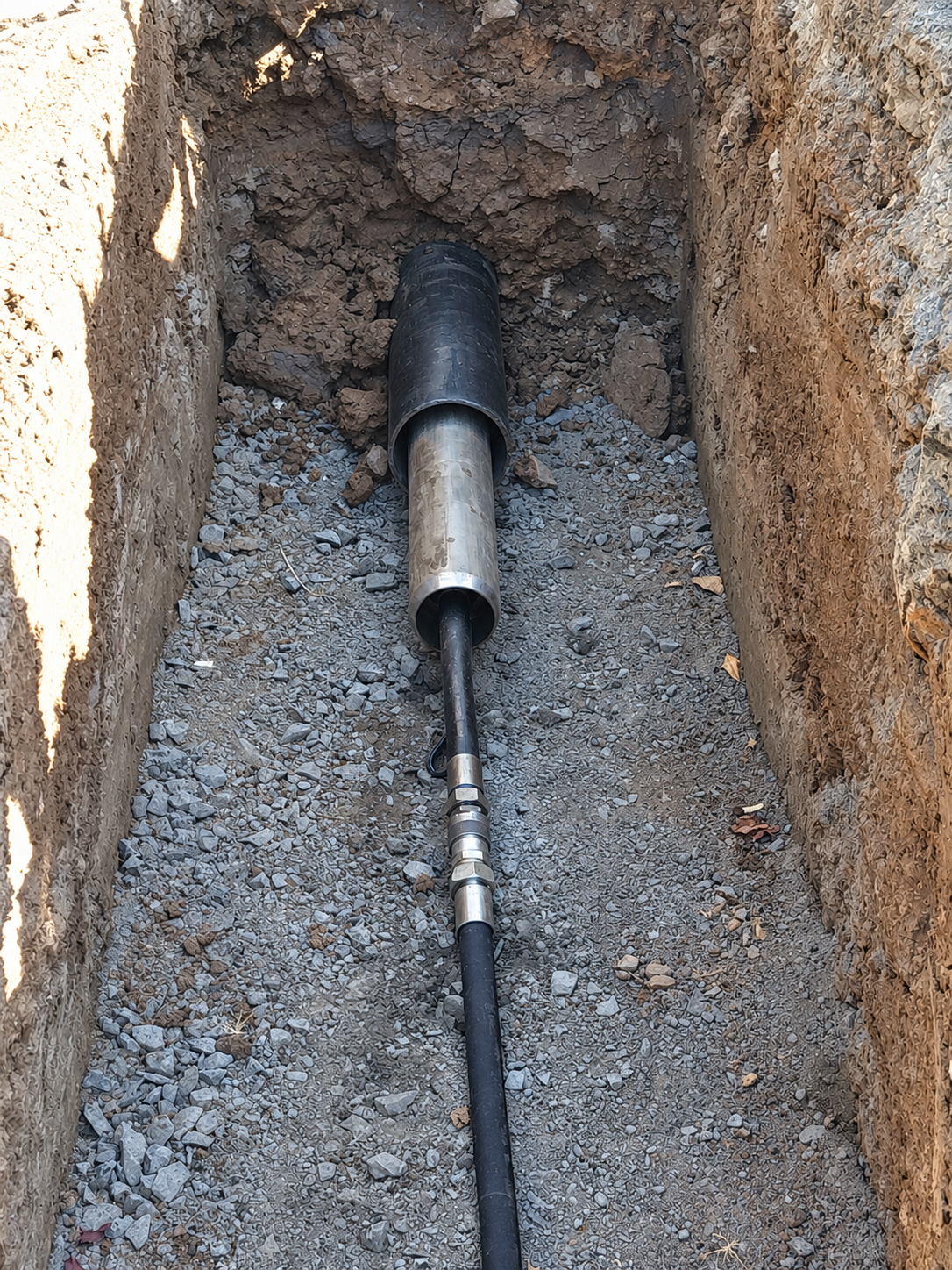

Mit den TERRA-Aufweitungshülsen lassen sich mit ein und derselben Erdrakete Bohrungen herstellen, die deutlich grösser sind als der Durchmesser der Erdrakete. Damit ermöglichen sie die Verlegung grösserer Rohre, ohne auf eine grössere Erdrakete wechseln zu müssen. Der Vortrieb erfolgt in zwei Stufen: Zunächst wird mit der TERRA-Erdrakete ein Pilot-Verdrängungsvortrieb erstellt. Anschliessend wird die Aufweitungshülse eingesetzt und der bestehende Verdrängungskanal auf den gewünschten Durchmesser erweitert. Durch den Vorwärtslauf der Erdrakete wird die Aufweitungshülse sicher mitgeführt und erweitert die Bohrung effizient und kontrolliert.
Für die ø 135 mm Erdrakete bietet TERRA Aufweitungshülsen bis 205 mm an (für PE-Rohre <180 mm).
Die TERRA-Erdrakete ø 135 mm kann nicht nur für die Rohrverlegung eingesetzt werden, sondern eignet sich auch zum Rammen kleinerer Stahlrohre mit ø 300 mm bis 30 m Länge. Dabei ist keine Umrüstung der Erdrakete erforderlich: Einfach den passenden Rammring montieren und loslegen.
So bleibt die 135er besonders flexibel und vielseitig – eine Maschine für unterschiedliche Anwendungen auf der Baustelle.
Ihre Vorteile
Schnelle und präzise Rohrverlegung
Mit dem Kombikopf, bestehend aus Stufen und Längsrillen, arbeitet der TERRA-HAMMER schnell und zielgenau. Das reduziert die Vortriebszeit und erhöht die Produktivität.
Rammen von Stahlrohren
Die TERRA-Erdrakete kann ohne Umrüstung Stahlrohre rammen. TERRA bietet hierfür Rammringe in diversen Grössen an.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf seine Schlagkolben. Das ist weltweit einmalig.
Umsteuerung am Öler
Mit der Fernumsteuerung lassen sich die Erdraketen ø 105 – 210 mm bequem über den Öler pneumatisch umsteuern.
