TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
für PE-Rohre < ø 90 mm
Für anspruchsvollere Verlegearbeiten.

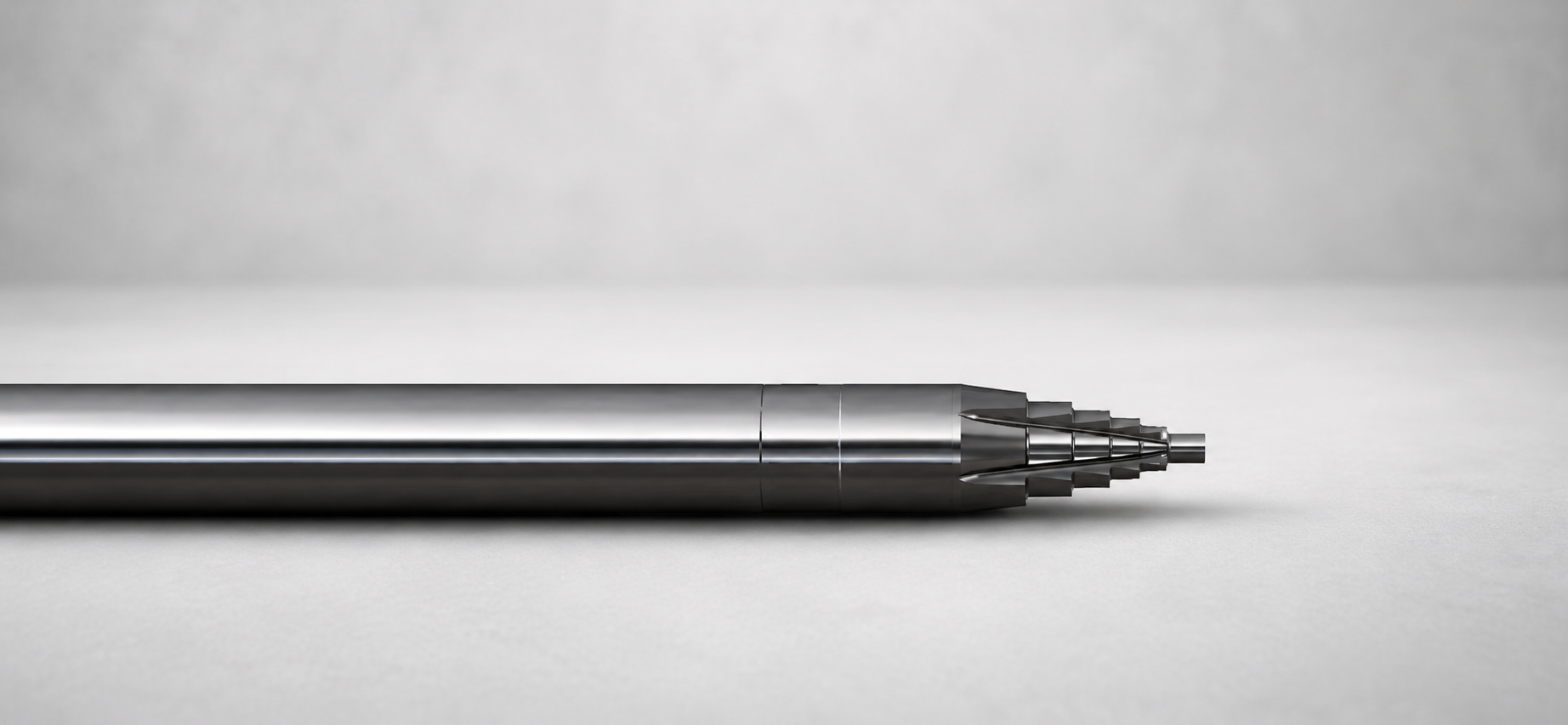

Die TERRA-Erdrakete ø 105 mm ist die ideale Lösung für die grabenlose Verlegung von 90er Schutzleitungen. Ihre kompakte Bauweise und bewährte Schlagkraft ermöglichen einen effizienten und zuverlässigen Vortrieb – ideal für Hausanschlüsse, Kabelschutzrohre und kleinere Leitungsbauprojekte. Dank ihres Gewichts von 60 kg kann die TERRA-Erdrakete ø 105 mm von zwei Personen getragen und einfach auf der Baustelle positioniert werden. Damit ist sie besonders flexibel einsetzbar, auch dort, wo schweres Gerät nicht oder nur schwer eingesetzt werden kann. Die robuste TERRA-Technik steht für hohe Betriebssicherheit, lange Lebensdauer und präzisen Vortrieb.
Die TERRA-Erdrakete ø 105 mm steht für schnelle, präzise und zuverlässige grabenlose Leitungsverlegung. Als Kurz- und Langversion erhältlich, bietet sie eine hohe Flexibilität für unterschiedliche Baustellensituationen. Die Schnellumsteuerung ermöglicht ein einfaches Anpassen der Arbeitsrichtung. Der Kombikopf ermöglicht eine präzise und schnelle Leitungsverlegung.
Mit nur 60 kg ist die Langversion der 105er besonders handlich und für den Einsatz durch zwei Personen ausgelegt. So lässt sie sich einfach tragen, positionieren und auch auf schwer zugänglichen Baustellen flexibel einsetzen.
TERRA bietet auch eine Kurzversion an, die mit 44 kg noch leichter und vor allem kompakter gebaut ist. Die kurze Bauweise ermöglicht auch das Arbeiten aus dem Keller heraus (L=1.08 m).
Der TERRA-Öler Version S sorgt für eine zuverlässige und gleichmässige Schmierung der Maschine während des Einsatzes. Die stufenlose Regelung der Ölgeschwindigkeit ermöglicht eine präzise Anpassung der Ölmenge an die jeweiligen Betriebsbedingungen. Dank des integrierten Start-Stopp-Ventils lässt sich die Ölzufuhr einfach und schnell unterbrechen bzw. wieder aktivieren. Die robuste Bauweise macht den TERRA-Öler Version S besonders widerstandsfähig und eignet sich ideal für den anspruchsvollen Einsatz auf der Baustelle. Eine einfache, zuverlässige und effiziente Lösung für die kontinuierliche Schmierung Ihrer Maschine.
Das TERRA-Erdraketenöl ist ein hochwertiges und biologisch abbaubares Spezialöl, das speziell für den Einsatz mit TERRA-Erdraketen entwickelt wurde. Es sorgt für eine zuverlässige Schmierung und schützt die Maschine gleichzeitig vor Rost und innerer Vereisung. Das Öl ist in praktischen 5-Liter-Kanistern erhältlich und eignet sich ideal für den professionellen Baustelleneinsatz.
Die TERRA-Seilklemmen ermöglichen eine sichere und zuverlässige Direktverrohrung mit der TERRA-Erdrakete. Dabei wird das PE-Rohr direkt mit der Erdrakete verbunden und während des Vortriebs unmittelbar in den Boden eingezogen. Das Stahlseil wird an der Erdrakete befestigt und über die Seilklemme sicher mit dem PE-Rohr verbunden. So wird die Zugkraft zuverlässig auf das Rohr übertragen und eine stabile Verbindung während des gesamten Vortriebs gewährleistet.

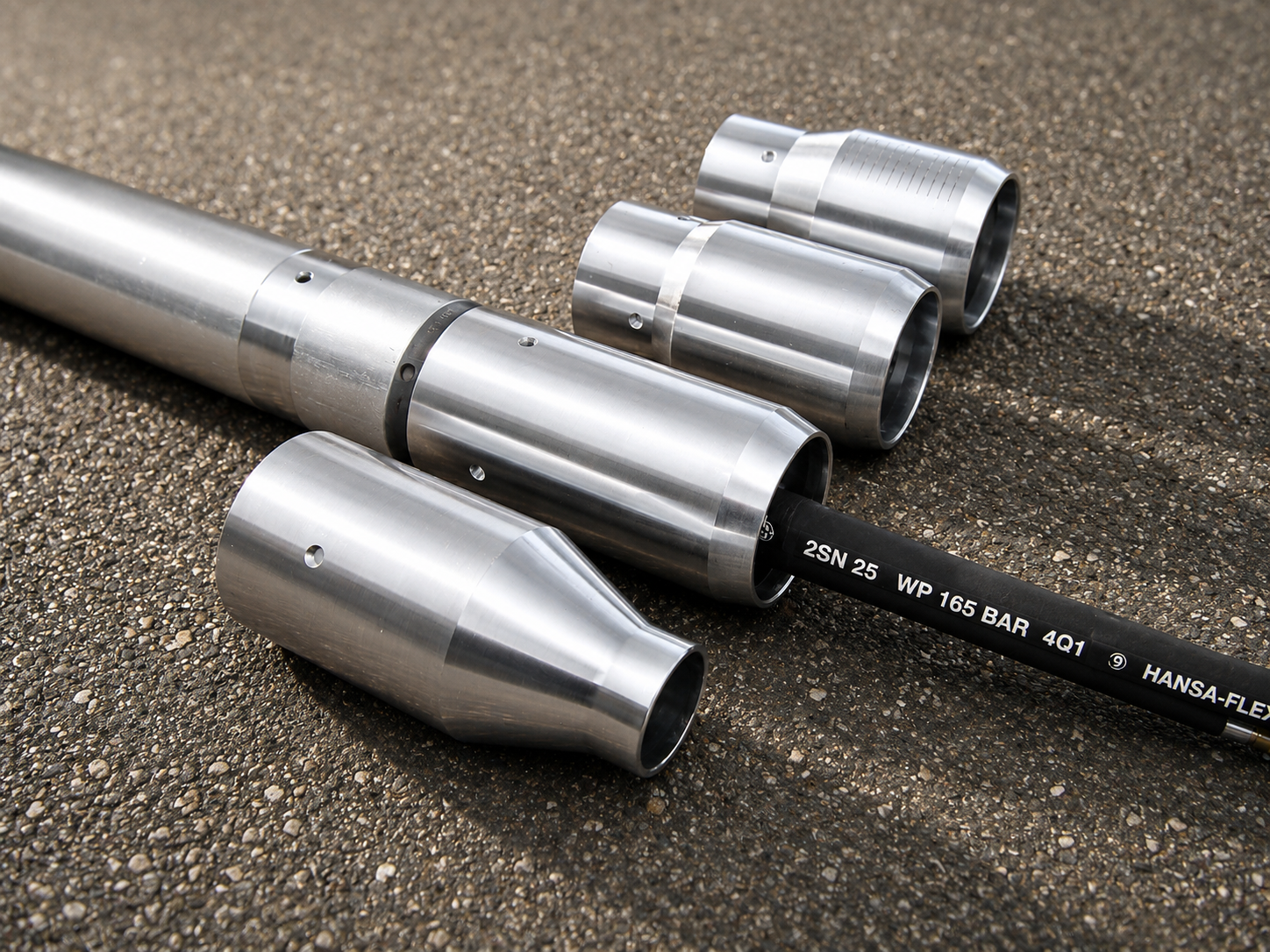

Mit den wechselbaren TERRA-Endadaptern lässt sich die Erdrakete optimal an die jeweilige Anwendung anpassen. Ob Sofortverrohrung oder Rohrverlegung im Rückwärtslauf – verschiedene Endhülsen und Endkonen ermöglichen eine flexible und effiziente Arbeitsweise. Die Endhülsen eignen sich besonders für die Sofortverrohrung. Das Kunststoffrohr wird direkt bis zum Anschlag in die Endhülse eingesetzt und dadurch zuverlässig vor eindringendem Erdreich geschützt.
Übergrosse Endhülsen ermöglichen zudem das Verlegen von Rohren, deren Durchmesser grösser als der Aussendurchmesser der Erdrakete ist. Die konisch ausgeführten Endkonen sind ideal für die Rohrverlegung im Rückwärtslauf. Ihre Form verhindert das Eindringen von Bodenmaterial in das Rohr und ermöglicht ein sauberes und zuverlässiges Arbeiten. Mit Standard- und übergrossen Varianten sowie ein- und mehrstufigen Ausführungen bietet TERRA für unterschiedlichste Rohrdurchmesser und Einsatzbedingungen die passende Lösung. Ein Adapter für jede Anwendung – flexibel, robust und praxisgerecht.
Endhülse 105, für PE-Rohre < 90 mm
Übergrosse Endhülse 130, für PE-Rohre < 110 mm

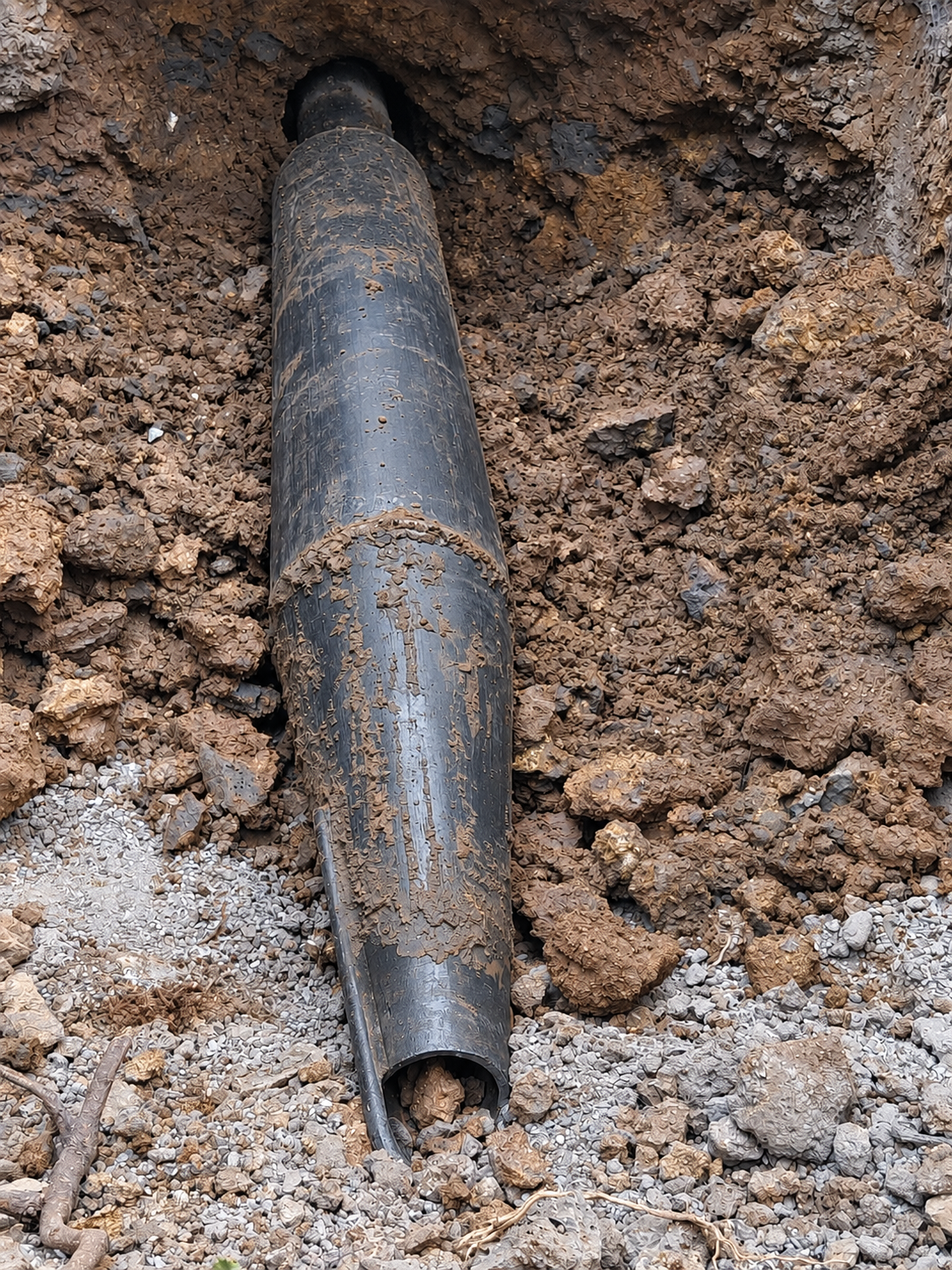

Mit den TERRA-Aufweitungshülsen lassen sich mit ein und derselben Erdrakete Bohrungen herstellen, die deutlich grösser sind als der Durchmesser der Erdrakete. Damit ermöglichen sie die Verlegung grösserer Rohre, ohne auf eine grössere Erdrakete wechseln zu müssen. Der Vortrieb erfolgt in zwei Stufen: Zunächst wird mit der TERRA-Erdrakete ein Pilot-Verdrängungsvortrieb erstellt. Anschliessend wird die Aufweitungshülse eingesetzt und der bestehende Verdrängungskanal auf den gewünschten Durchmesser erweitert. Durch den Vorwärtslauf der Erdrakete wird die Aufweitungshülse sicher mitgeführt und erweitert die Bohrung effizient und kontrolliert.
Für die ø 105 mm Erdrakete bietet TERRA Aufweitungshülsen bis 170 mm an (für PE-Rohre < 160 mm).

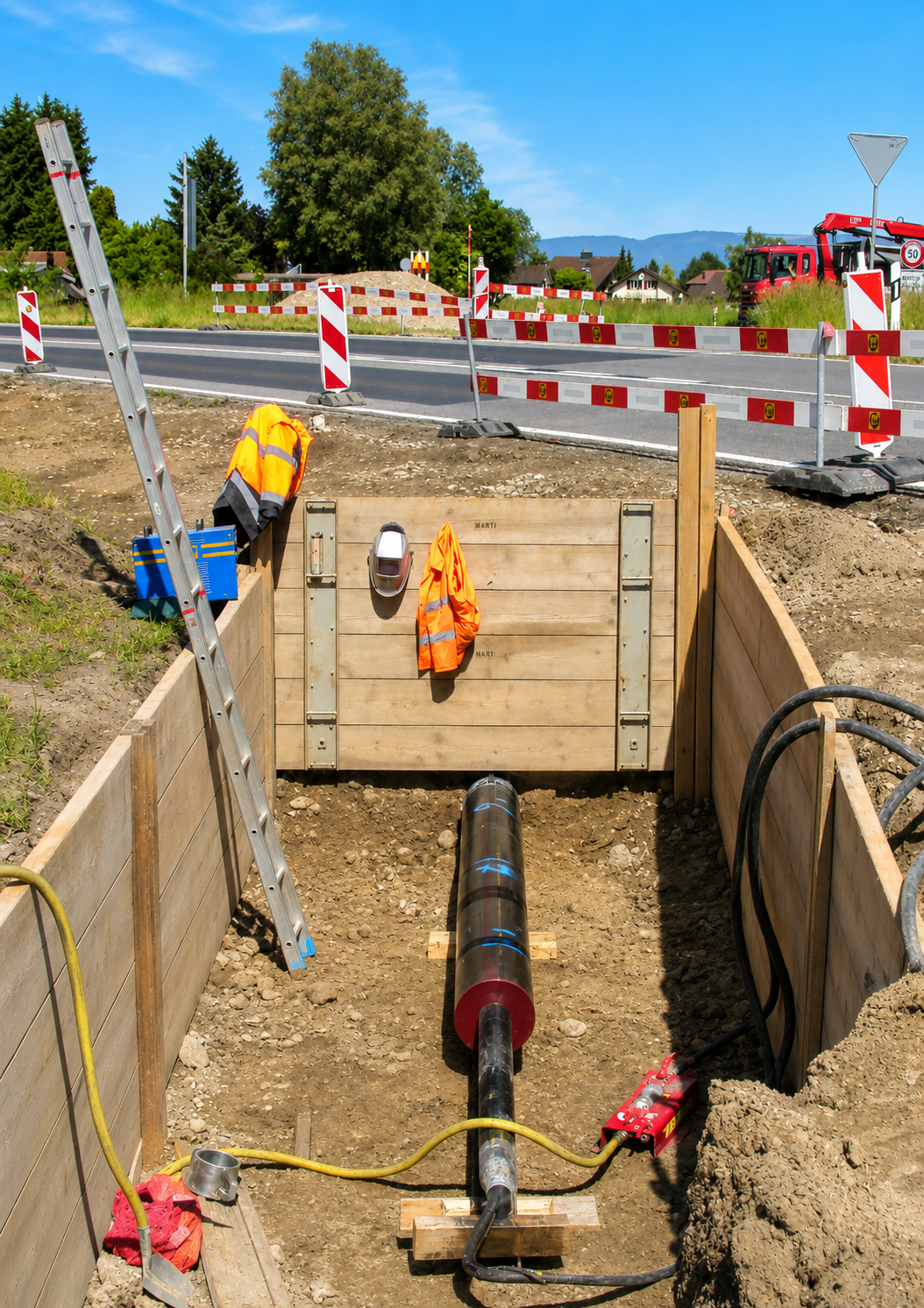

Die TERRA-Erdrakete ø 105 mm kann nicht nur für die Rohrverlegung eingesetzt werden, sondern eignet sich auch zum Rammen kleinerer Stahlrohre mit ø 200 mm bis 20 m Länge. Dabei ist keine Umrüstung der Erdrakete erforderlich: Einfach den passenden Rammring montieren und loslegen.
So bleibt die 105er besonders flexibel und vielseitig – eine Maschine für unterschiedliche Anwendungen auf der Baustelle.
Ihre Vorteile
Schnelle und präzise Rohrverlegung

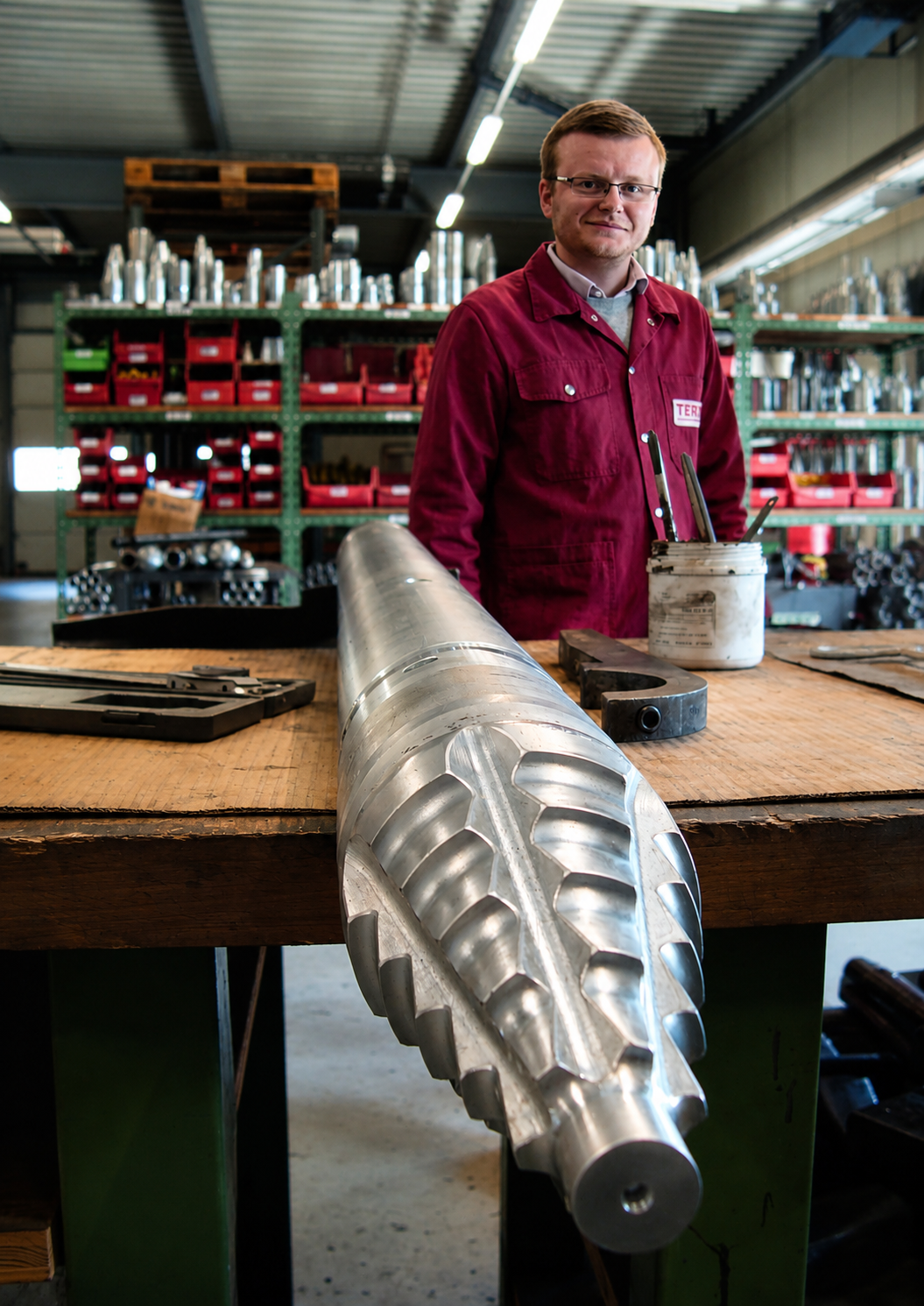

Mit dem Kombikopf, bestehend aus Stufen und Längsrillen arbeitet der TERRA-HAMMER schnell und zielgenau. Das reduziert die Vortriebszeit und erhöht die Produktivität.
Als Lang- und als Kurzversion erhältlich
Die TERRA-Erdrakete ist sowohl als Langversion für grössere Einzugslängen als auch als Kurzversion für kompakte Einsätze erhältlich. Damit bietet TERRA die passende Ausführung für unterschiedliche Einbausituationen und Anforderungen.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf seine Schlagkolben. Das ist weltweit einmalig.
Umsteuerung am Öler
Mit der Fernumsteuerung lassen sich die Erdraketen ø 105 – 210 mm bequem über den Öler pneumatisch umsteuern.
