HDD-Klasse: 6 t
Grubenbohranlage MINI‐JET – Höchstleistung auf kleinstem Raum
Die Kompakt‐Bohranlage TERRA MINI‐JET ist weltweit eine der leistungsstärksten und produktivsten Grubenbohranlagen ihrer Klasse. Ausgestattet mit einem 57 PS starken Hatz-Dieselmotor leistet der TERRA MINI‐JET bis zu 6 Tonnen Zug‐ und Schubkraft sowie 1.600 Nm Drehmoment. Mit einer Spülmenge von 52 l/min bei einem maximalen Spüldruck von 55 bar können je nach Untergrund Bohrkanäle mit bis zu 300 mm Durchmesser über Längen bis rund 50 m hergestellt werden. Optional ist eine Pumpleistung mit maximal 95 l/min erhältlich.
.png)

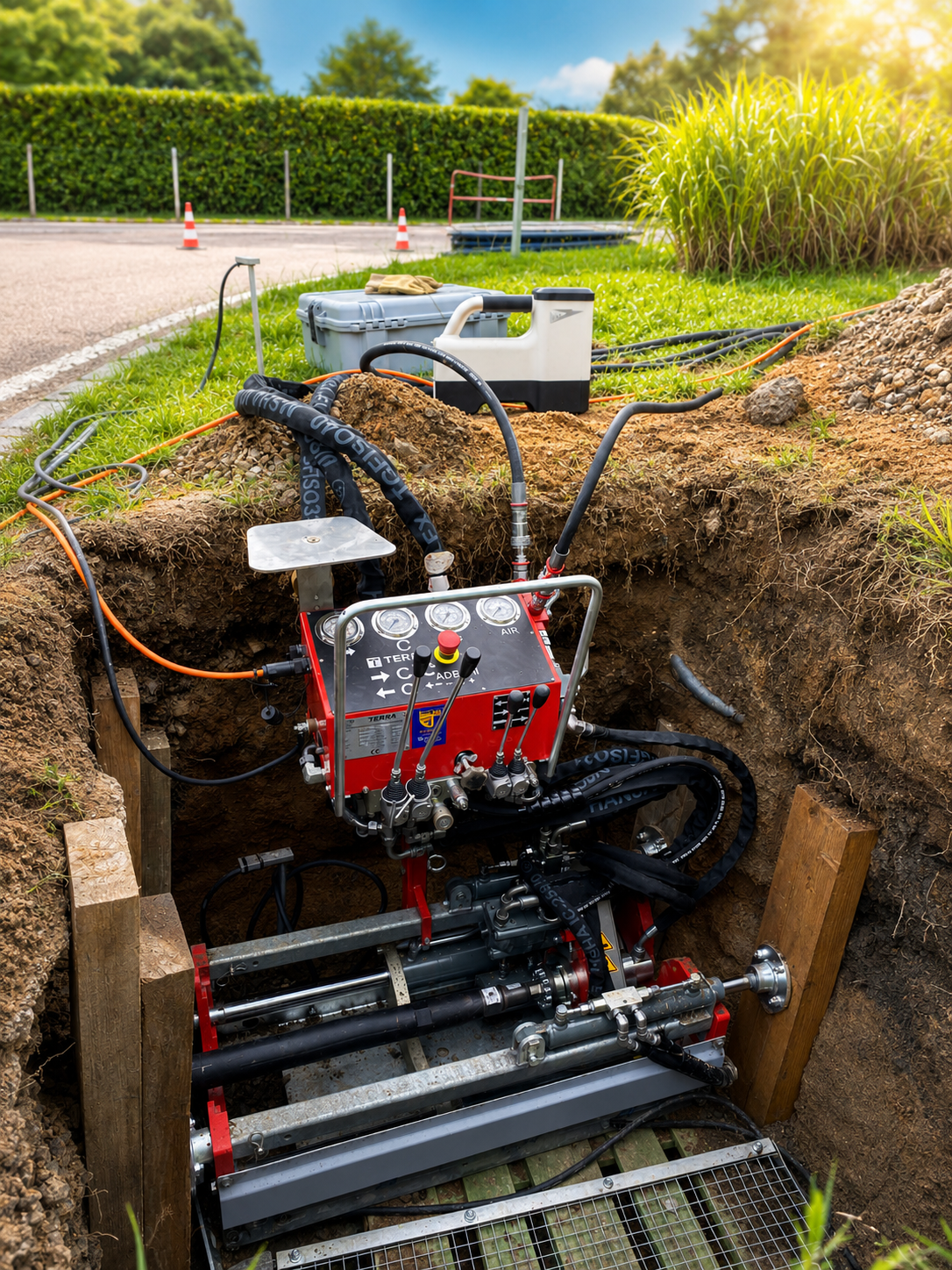

Dank der kompakten Bauweise passt der MINI-JET in eine Baugrube mit lediglich 1.3 m Länge. Die Maschine wird bequem mit der Hebevorrichtung in die Grube abgelassen und mit den vier Verspannzylindern in der Grube fixiert.

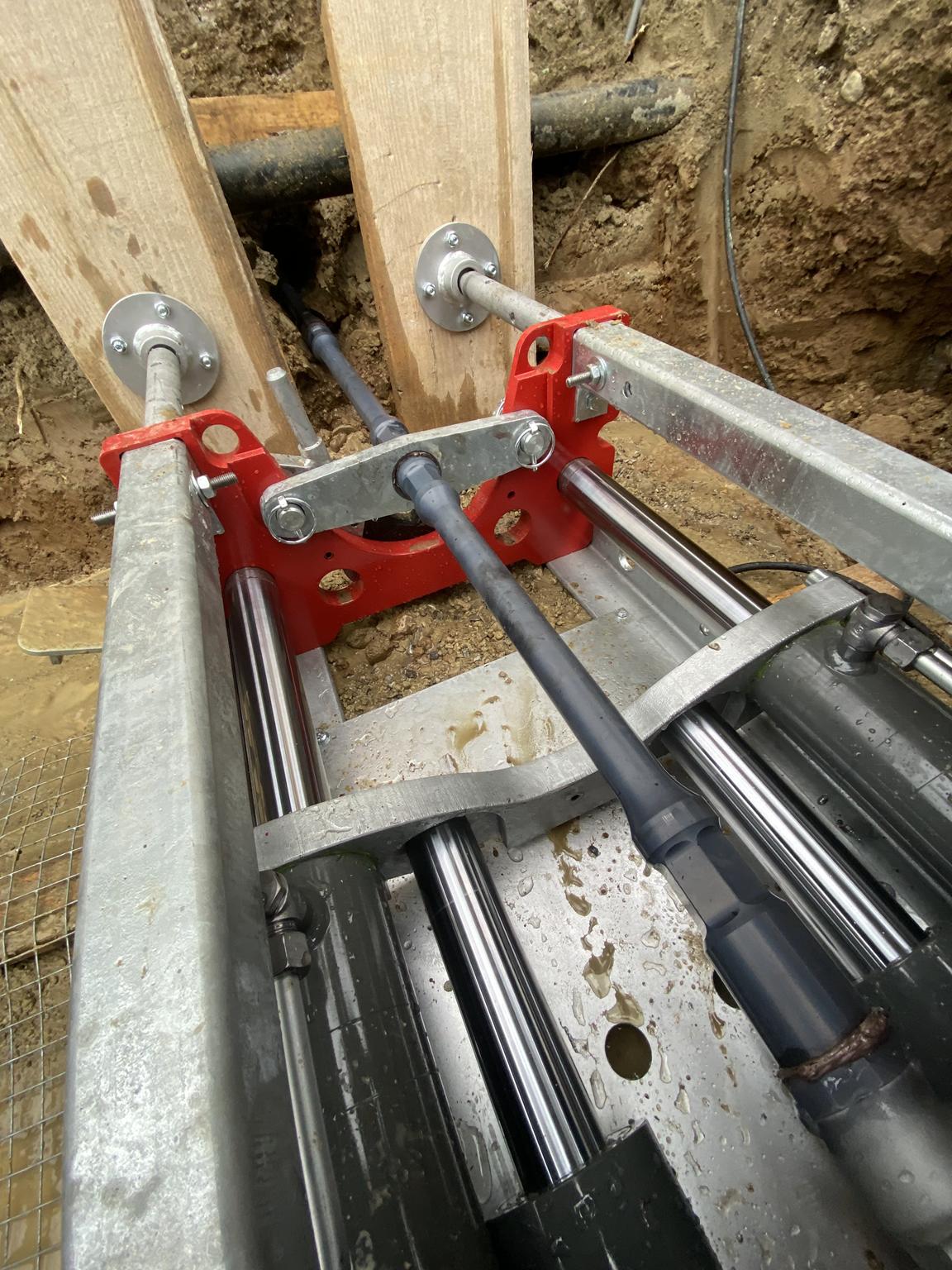

Der Vorschub und Einzug des Antriebsschlittens erfolgen über einen direkten Doppelzylinderantrieb. Dies ist verlustfrei, robust und kraftvoll. Der Doppelzylinder wirkt in beide Richtungen mit voller Kraft von 6 t (60 kN).

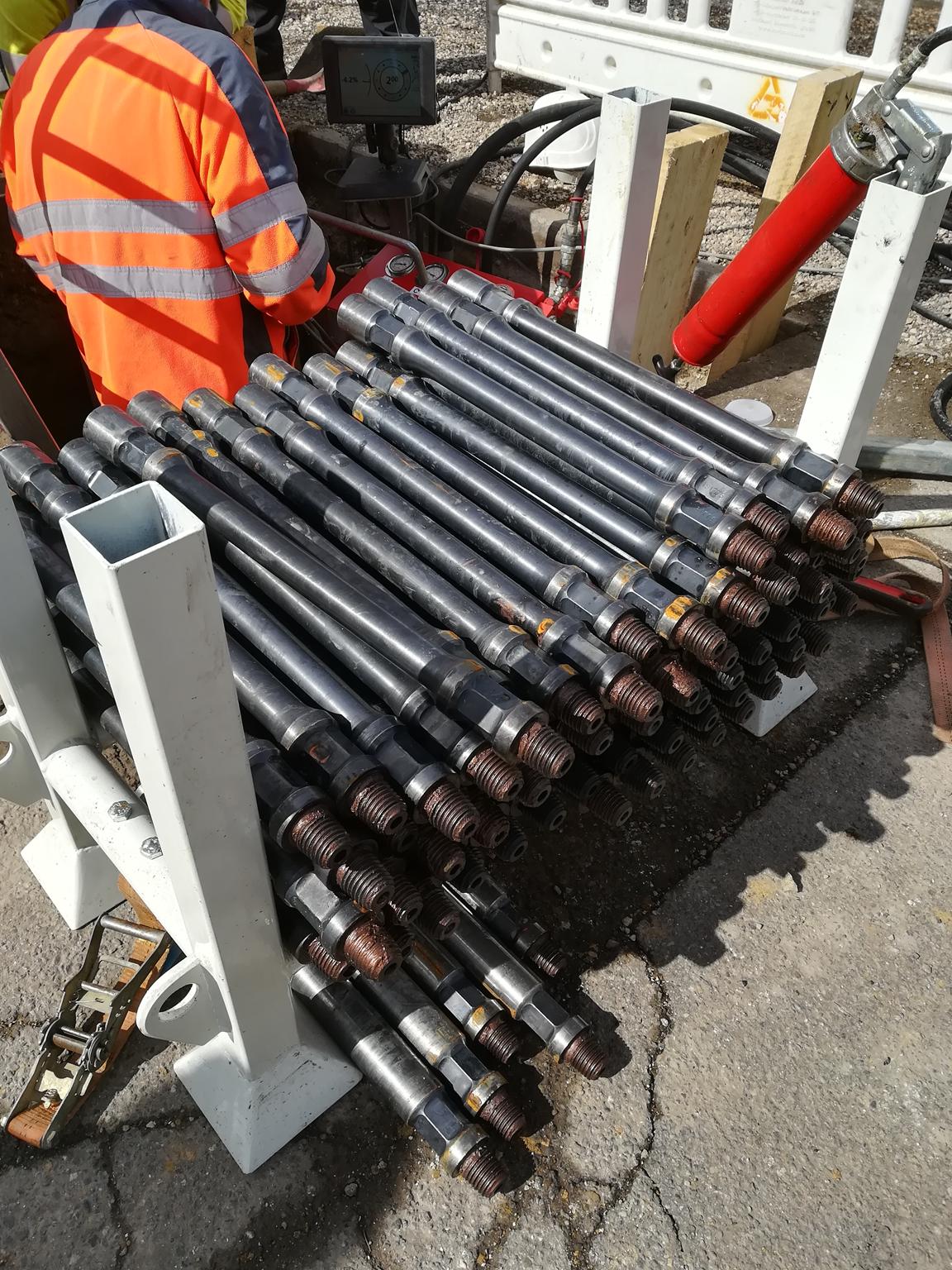

Mit den einteiligen Bohrgestängen (L = 0.5 m), die aus einem einzelnen Rohling aus hochwertigem Stahl hergestellt werden, können minimale Biegeradien von 15 m erreicht werden. Es sind keine kritischen Schweißnähte vorhanden.

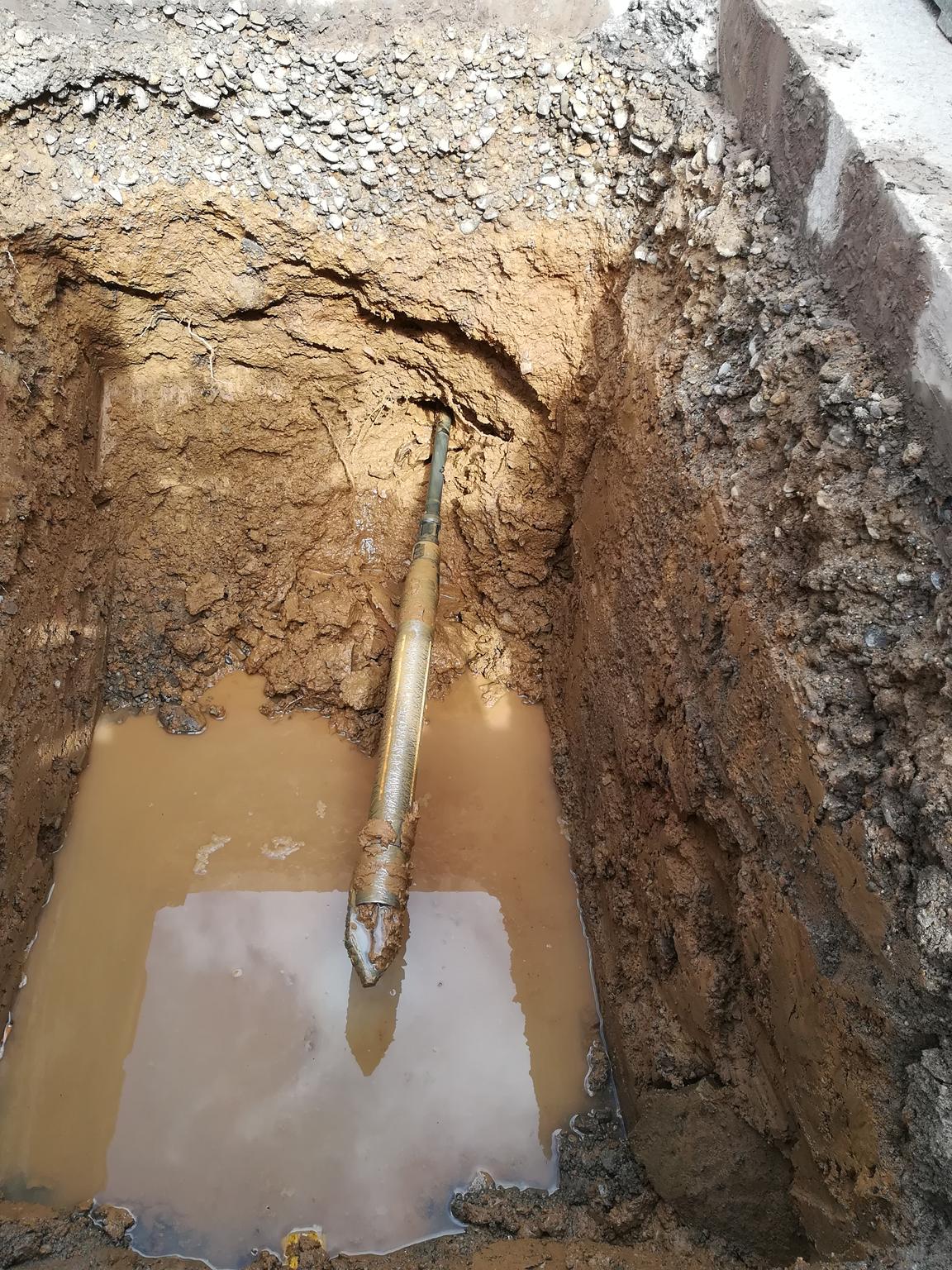

Unterschiedliche Bodenverhältnisse stellen unterschiedliche Anforderungen an die Bohrtechnik. Deshalb steht eine breite Auswahl an speziell entwickelten Steuerköpfen und Bohrwerkzeugen zur Verfügung. Für jede Bodenart – von weichen Böden bis hin zu anspruchsvollen geologischen Formationen – kann das optimale Werkzeug eingesetzt werden. Sämtliche Bohrwerkzeuge werden von TERRA entwickelt, gefertigt und kontinuierlich weiterentwickelt. Dadurch sind höchste Qualität, Zuverlässigkeit und eine optimale Abstimmung auf die MINI-JET-Bohranlagen gewährleistet.

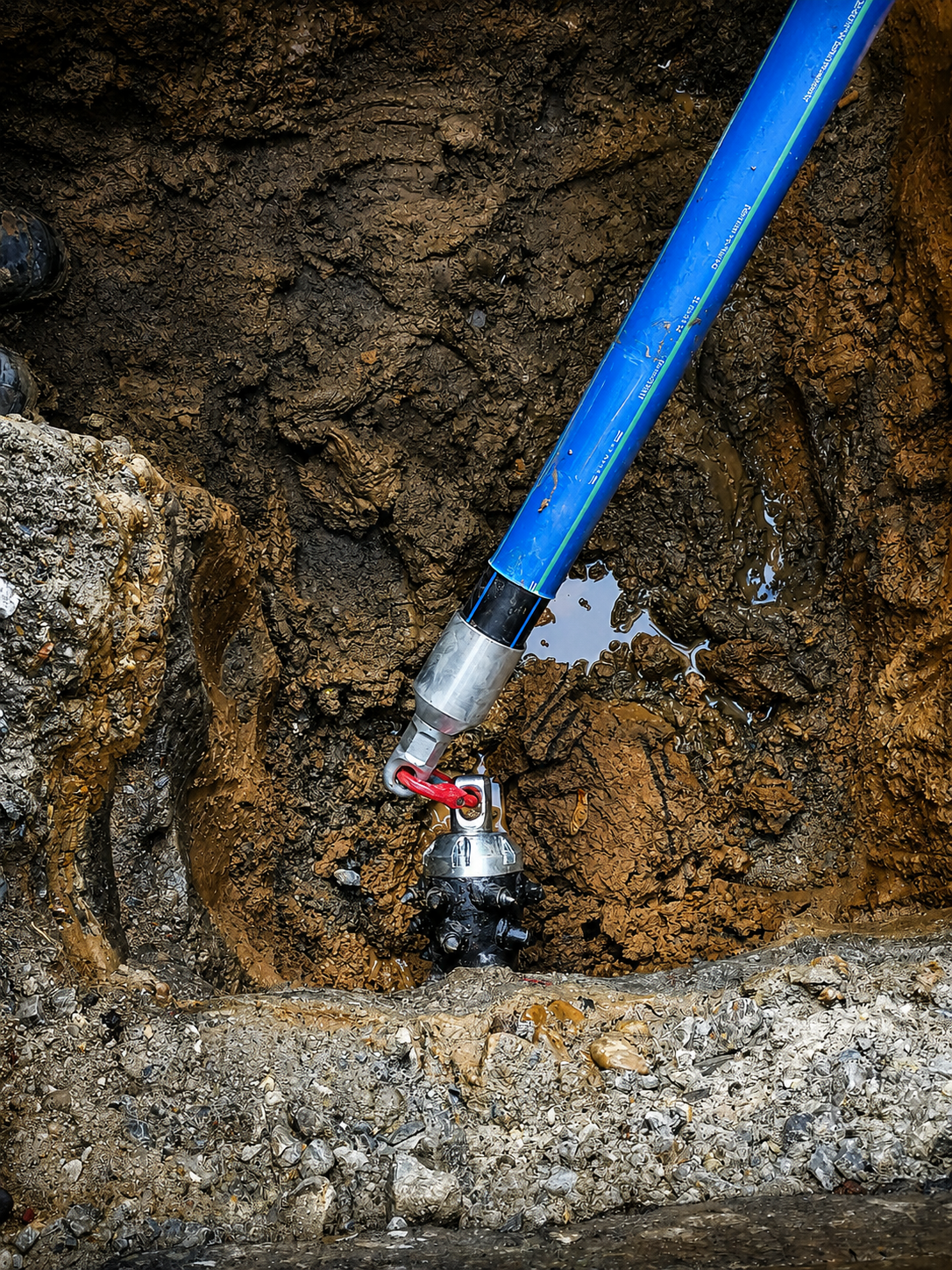

Der MINI-JET steht für eine moderne, effiziente und umweltschonende Verlegung von Gas-, Wasser- und Stromleitungen. Sowohl in urbanen Gebieten mit begrenztem Platzangebot als auch in ländlichen Regionen ermöglicht das System massgeschneiderte Lösungen für unterschiedlichste Anforderungen. Durch die grabenlose Bauweise werden Oberflächen geschont, Bauzeiten verkürzt und die Auswirkungen auf Anwohner, Verkehr und Umwelt auf ein Minimum reduziert.

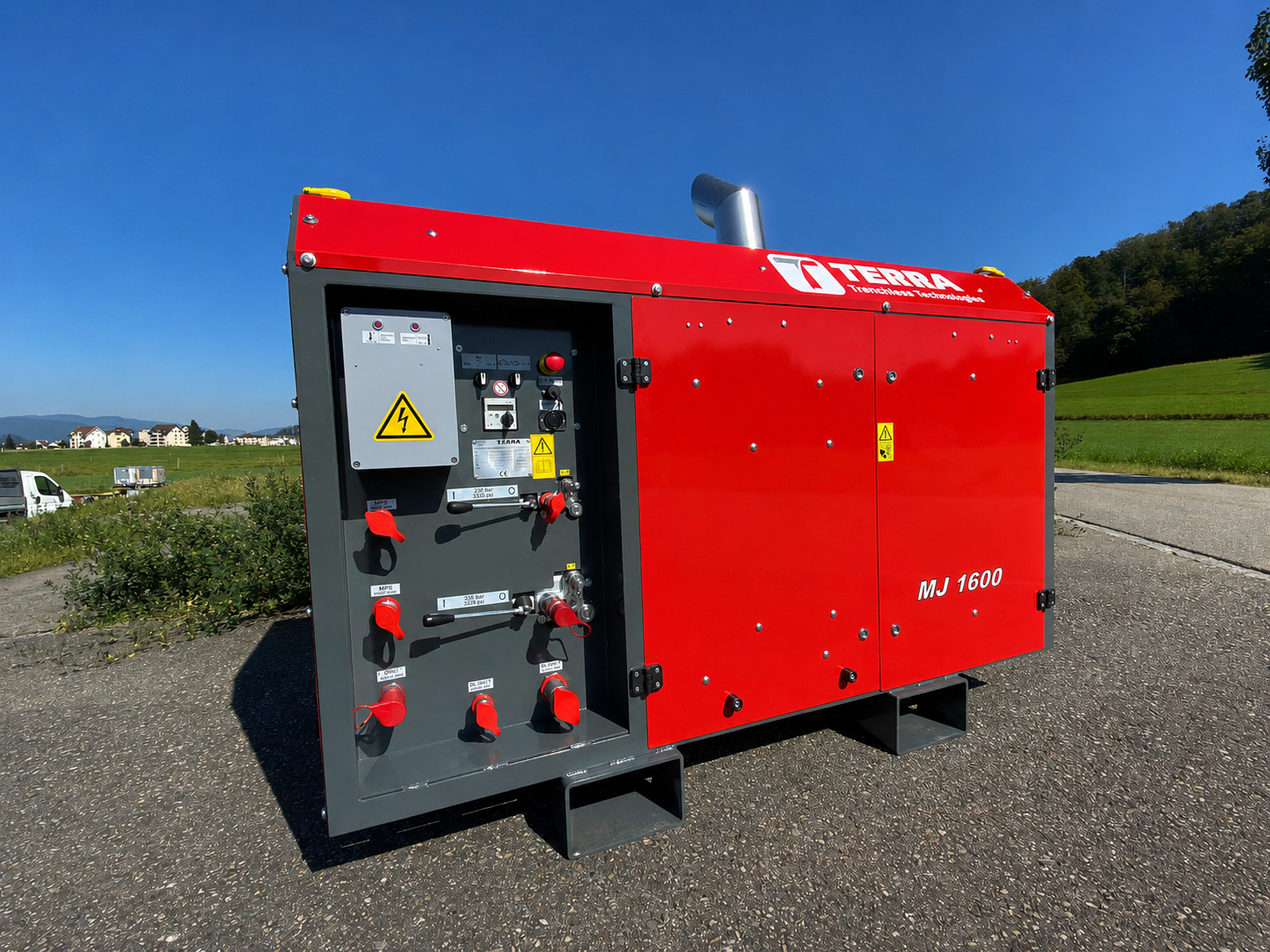

Das Hatz-Dieselaggregat mit 57 PS (42 kW) bildet das Herzstück der Anlage und versorgt sowohl die Grubenlafette als auch die Misch-Pumpstation zuverlässig mit Energie. Dank seiner robusten Bauweise und hohen Leistungsreserve gewährleistet es einen störungsfreien Betrieb auch unter anspruchsvollen Baustellenbedingungen. Die Kombination aus Wirtschaftlichkeit, Langlebigkeit und hoher Betriebssicherheit macht das Aggregat zur idealen Antriebseinheit für anspruchsvolle Horizontalbohrarbeiten.
Die Misch- und Pumpstationen von TERRA versorgen die Grubenbohranlagen schnell und zuverlässig mit Spülflüssigkeit. Leistungsstarke Misch- und Hochdruckpumpen wälzen die Spülflüssigkeit um und fördern sie zuverlässig zum Bohrkopf der TERRA-Grubenbohranlage. Aufgrund ihrer kompakten Bauweise können die Misch- und Pumpstationen platzsparend auf einem LKW transportiert und installiert werden. Auch der Tank kann mit einem Hubstapler oder an vier oben liegenden Anschlagpunkten von einem Bagger bzw. Kran angehoben werden.

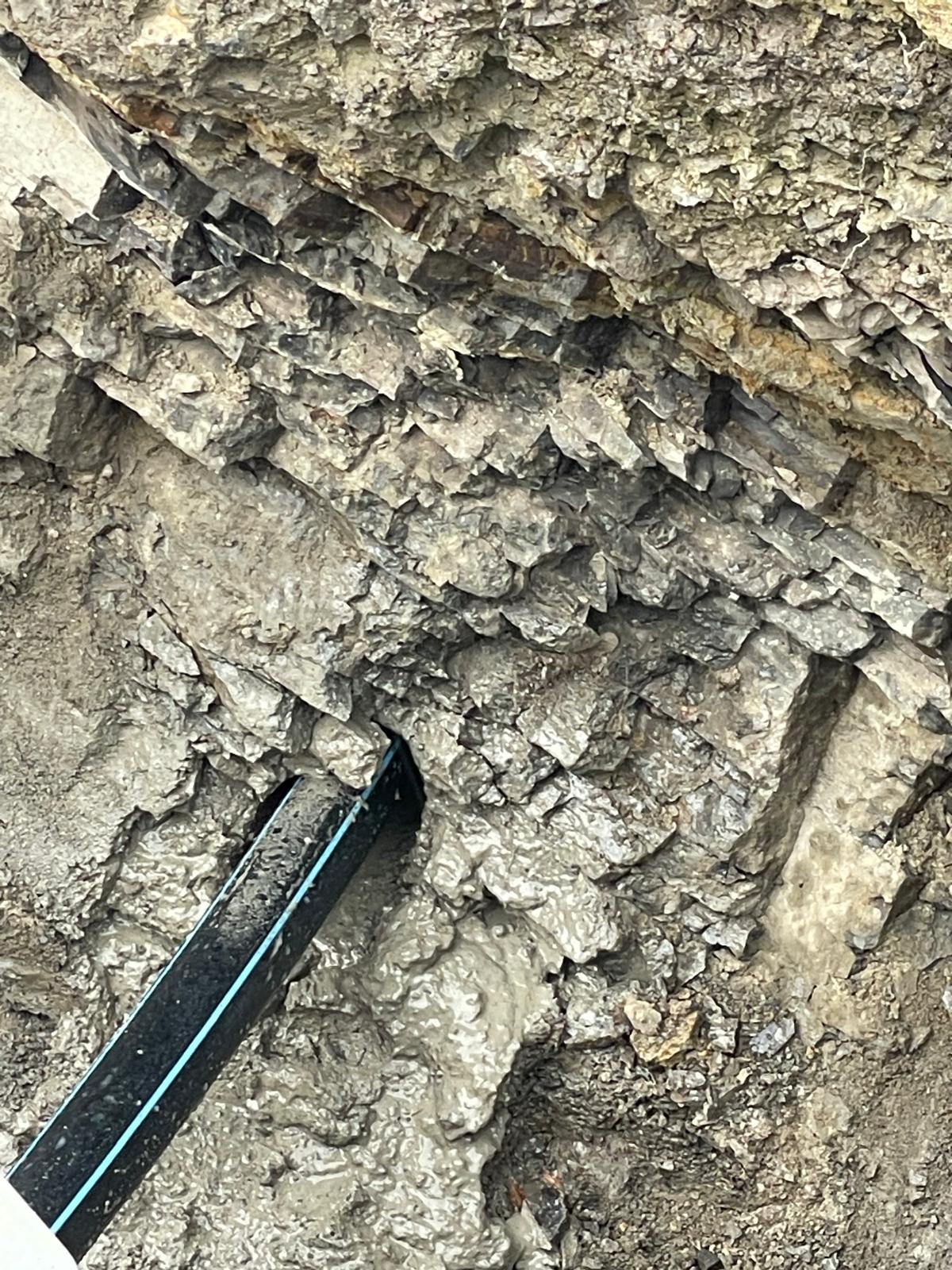

Der MJ 1600 lässt sich mit einem Felsbohrhammer ausstatten. Damit können auch Bohrungen in Fels durchgeführt werden. Der optionale Druckluftanschluss für den TERRA-ROCK Felsbohrhammer ist im Bedienpult integriert.
Ihre Vorteile
Kompakte Bauweise
Mit nur 1.2 m Länge gehört der MINI-JET zu den kompaktesten Grubenbohranlagen auf dem Markt. Mit den vier Verspannzylindern lässt sich die Grubenbohranlage problemlos in der Grube fixieren.
Hydraulikzylinder (patentiert)
Vorschub und Einzug des Antriebsschlittens erfolgen über einen teleskopierenden, Vierfach-Zylinderantrieb. Das robuste und kraftvolle Antriebssystem wirkt in beide Richtungen mit voller Kraft (60 kN). Es ist kein komplizierter und verschleissintensiver Kettenzug notwendig.
15 m Biegeradius
Für die Grubenbohranlage MINI‐JET werden einteilige Bohrstangen aus hochwertigem Spezialstahl gefertigt. Der minimale Biegeradius beträgt 15 m - einmalig weltweit.
Bohrungen in hartem Untergrund (Paddelfunktion)
Die geschraubten Bohrstangen erlauben ein Paddeln im Untergrund. Dies ist insbesondere bei hartem Untergrund ein grosser Vorteil. Optional kann die Grubenbohranlage für Felsbohrungen sogar mit einem Drucklufthammer ausgestattet werden.
