Zugkraft: 11 t
Eine der kompaktesten Felsbohranlagen auf dem HDD-Markt

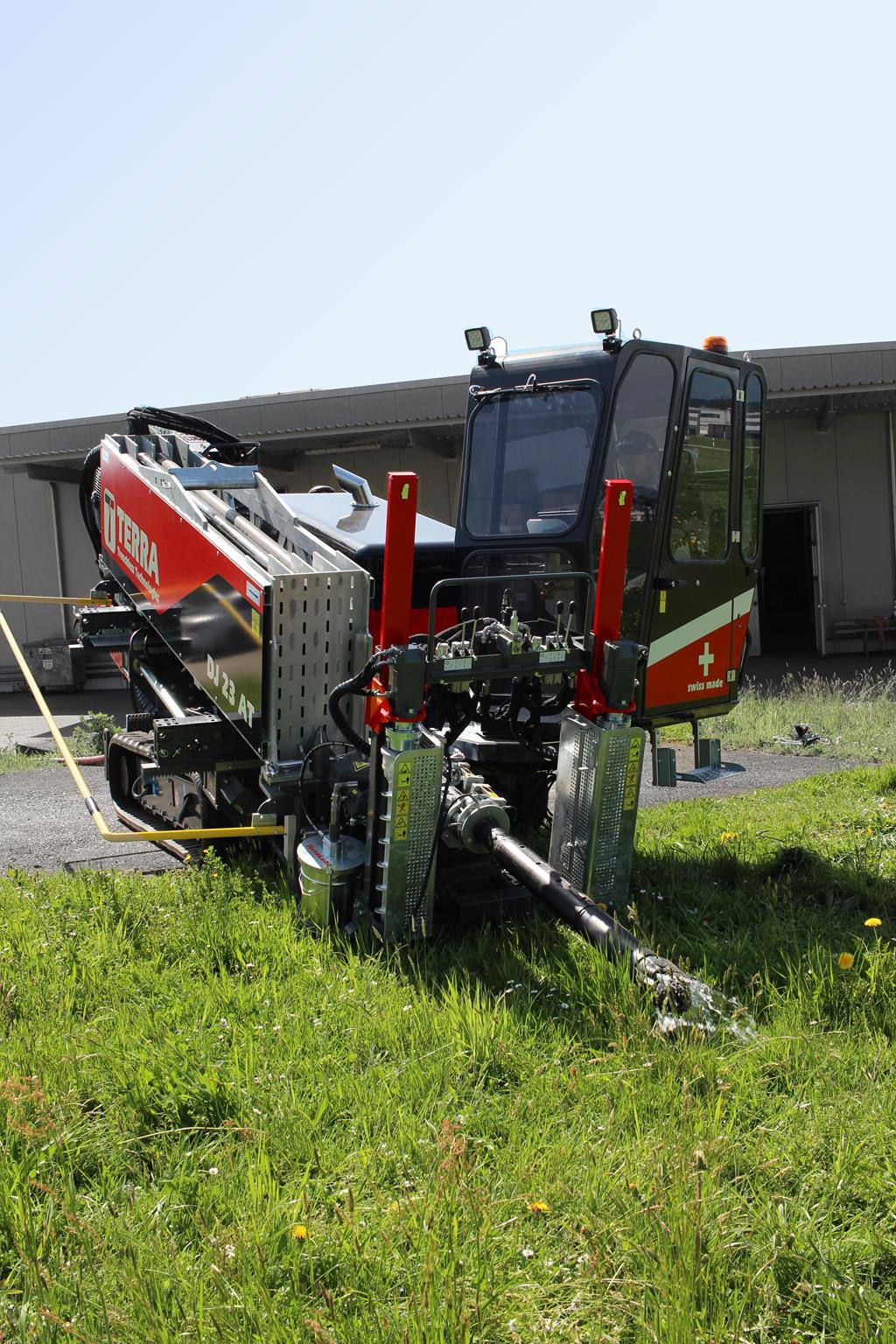

Mit dem TERRA-JET DJ 23 AT haben die Schweizer Ingenieure eine kompakte, aber zugleich leistungsstarke Spülbohranlage für gesteuerte Bohrungen im Fels entwickelt. Ausgestattet mit einem 101 PS starkem Deutz-Dieselmotor (Euro Stufe 5) leistet die DJ 23 AT bis zu 11 Tonnen Zug- und Schubkraft. Die DJ 23 AT ist mit insgesamt 36 Felsbohrstangen ausgestattet, woraus sich eine Gesamtbohrlänge von 103 m ergibt. Der minimale Biegeradius liegt bei 44 m, um auch enge Kurven bohren zu können.

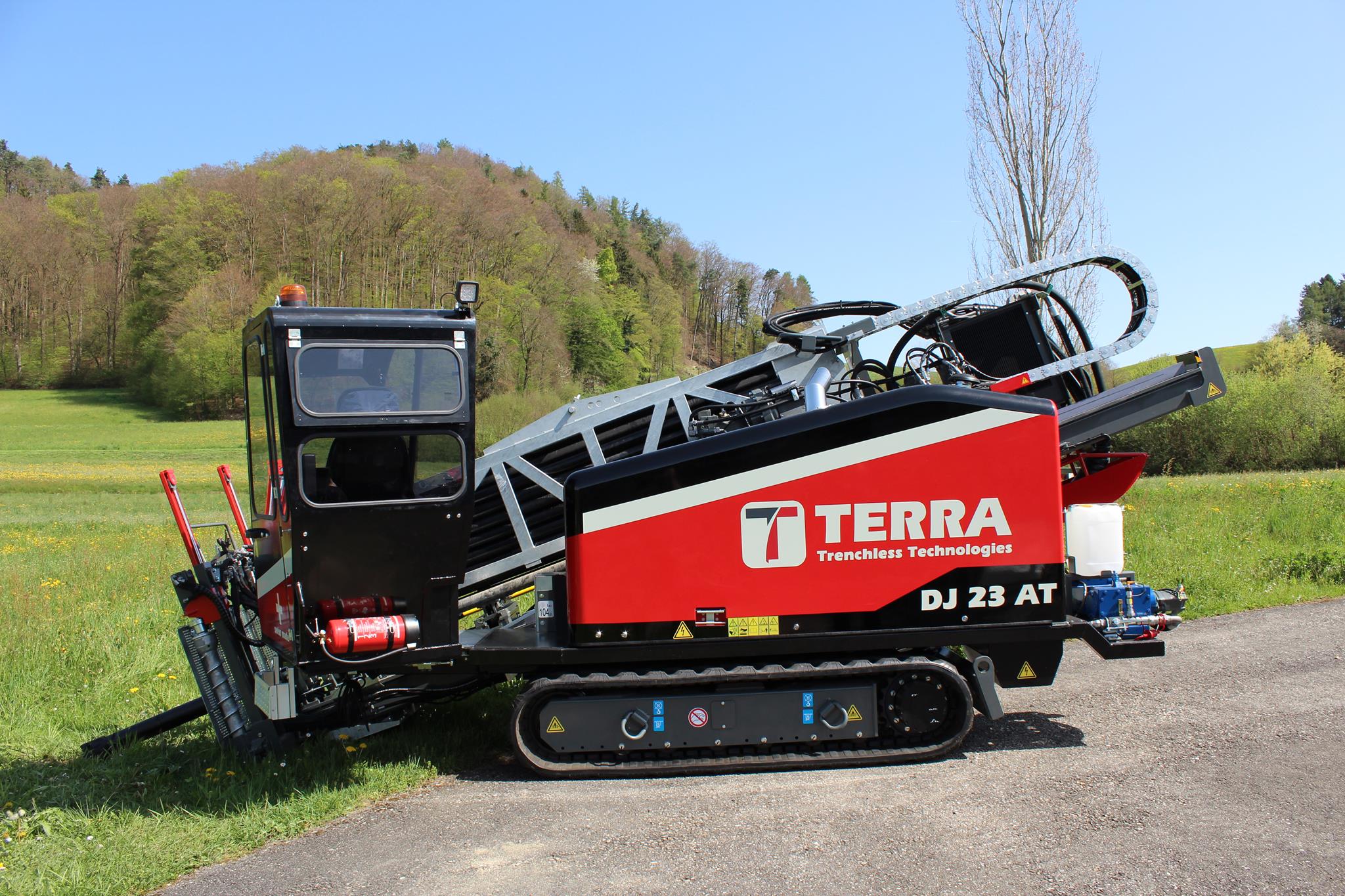

Mit einer Breite von lediglich 1.80 m lässt sich die Felsbohranlage TERRA-JET DJ 23 AT sowohl gut transportieren als auch auf Baustellen mit beengten Verhältnissen platzsparend installieren.

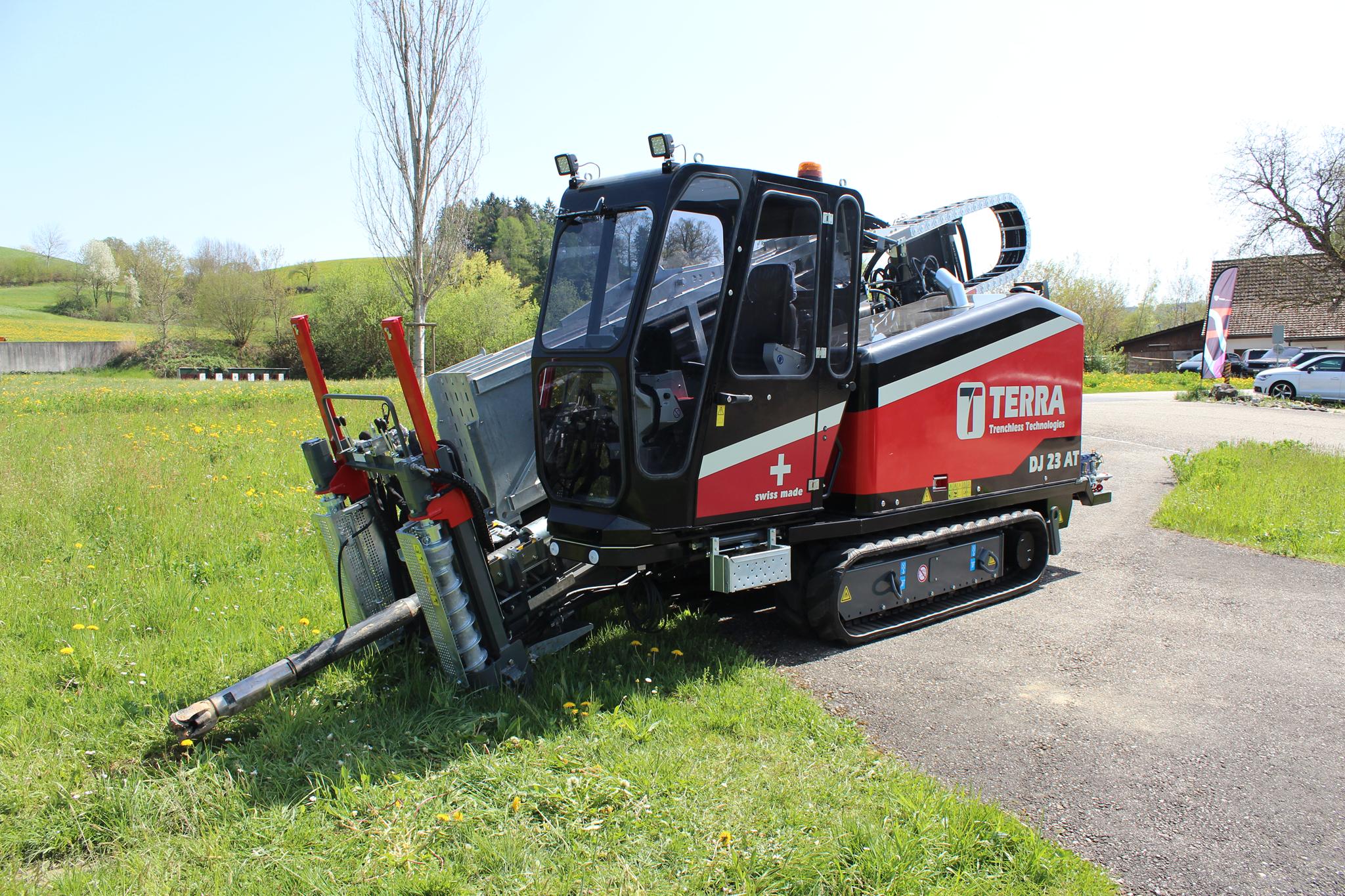

Der TERRA-JET DJ 23 AT verfügt über eine hydraulisch schwenkbare Kabine, die von aussen per Fernbedienung wie auch von innen vom Bedienstand aus bis zu 60° nach aussen geschwenkt werden kann. Der optimale Blick auf Bohrgestänge und Losbrechvorrichtung ist dadurch sichergestellt. Komfortkomponenten, wie z. B. Klimaanlage, Heizung und Freisprecheinrichtung erlauben angenehmes Arbeiten bei allen Witterungsbedingungen.
Die Felsbohrstange des TERRA-JET DJ 23 AT besteht aus einer Aussenstange und einer über einen Sechskant zentrierten Innenwelle. Die Innenwelle treibt die Bohrkrone (Rollen- oder PDC-Meissel) mit einer maximalen Drehzahl von 330 U/min und einem Drehmoment bis zu 1.100 Nm an. Bohrerfolge in hartem und felsigem Untergrund sind dadurch garantiert. Nach der Pilotbohrung werden die Bohrwerkzeuge gegen Aufweitwerkzeuge ausgetauscht. Der Räumvorgang mit einer maximalen Drehzahl von 220 U/min und einem Drehmoment bis zu 4.000 Nm sorgt für maximale Produktivität.
Intelligente Bedienungselemente wie die Vorschubsteuerung, der Bohrtempomat oder die Paddelautomatik vereinfachen den Pilot- und Räumvorgang erheblich. Die Drehzahlen des Aussen- und Innengestänges sind individuell und stufenlos regelbar. Während des Aufweit- und Einzugsvorgangs optimiert die zuschaltbare elektronische Automatik ADBSe die Einzugsgeschwindigkeit. Die Bedienung erfolgt über einen modernen 12 Zoll Monitor.

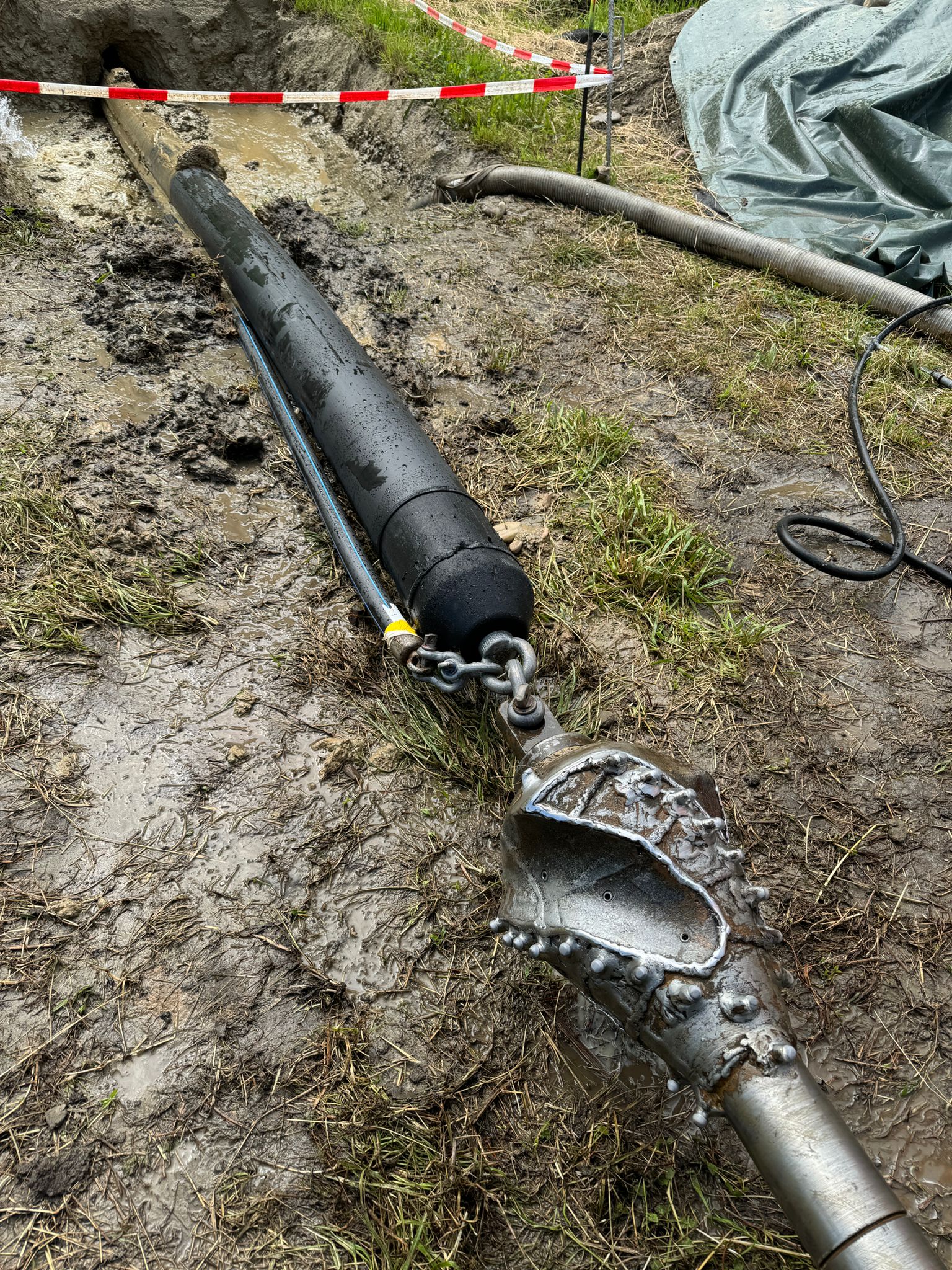

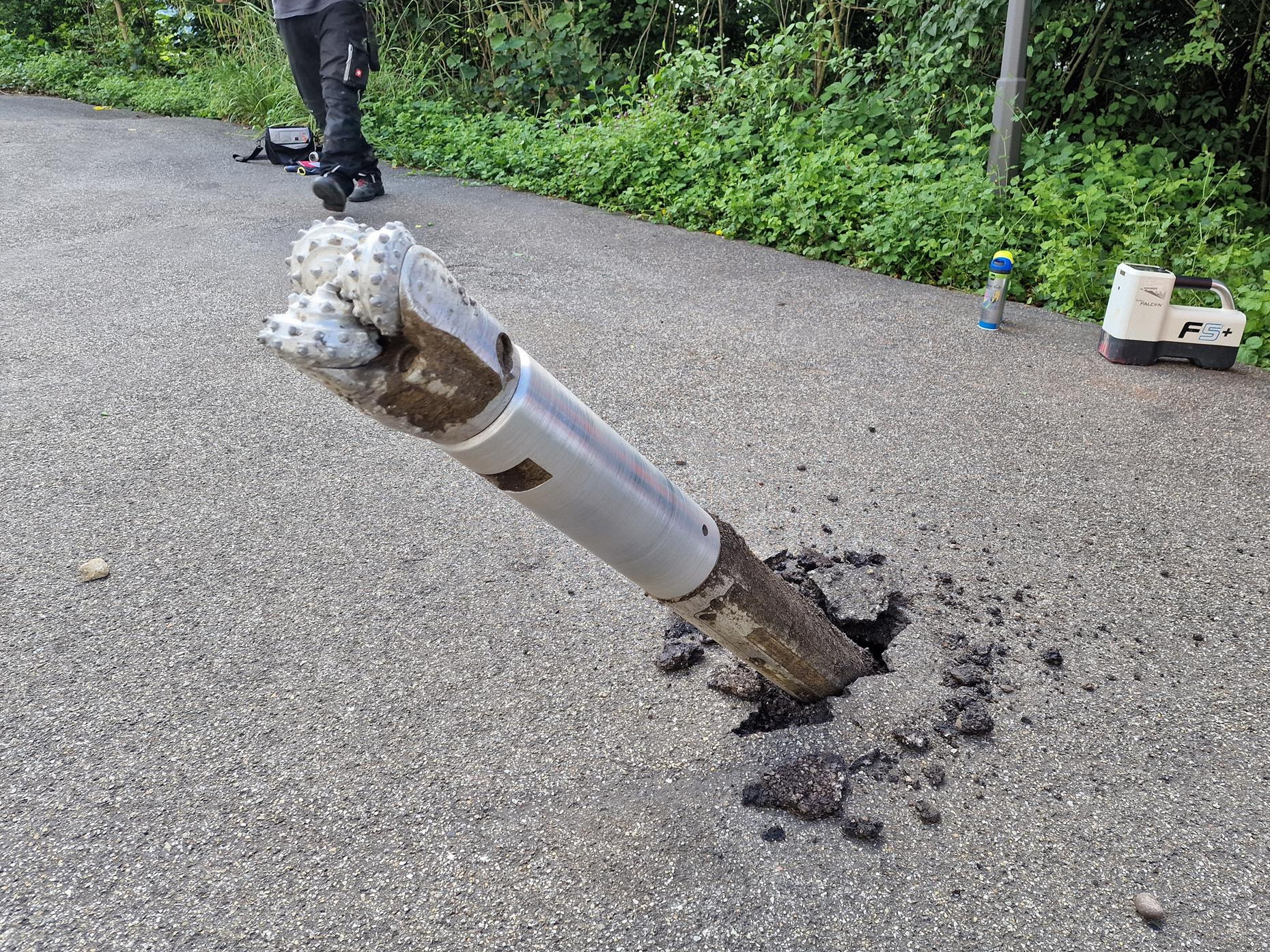

TERRA bietet verschiedene Felsbohrwerkzeuge an. Für die Pilotbohrung kommt der Rockmaster in Kombination verschiedener Bohrkronen zum Einsatz. Je nach Art und Härte des Untergrunds bietet TERRA Rollen- wie auch PDC-Meissel an. Den effizienten Aufweit- und Räumvorgang stellen spezielle Felsräumer oder konventionelle TERRA-Räumer des Typs ROCK sicher.

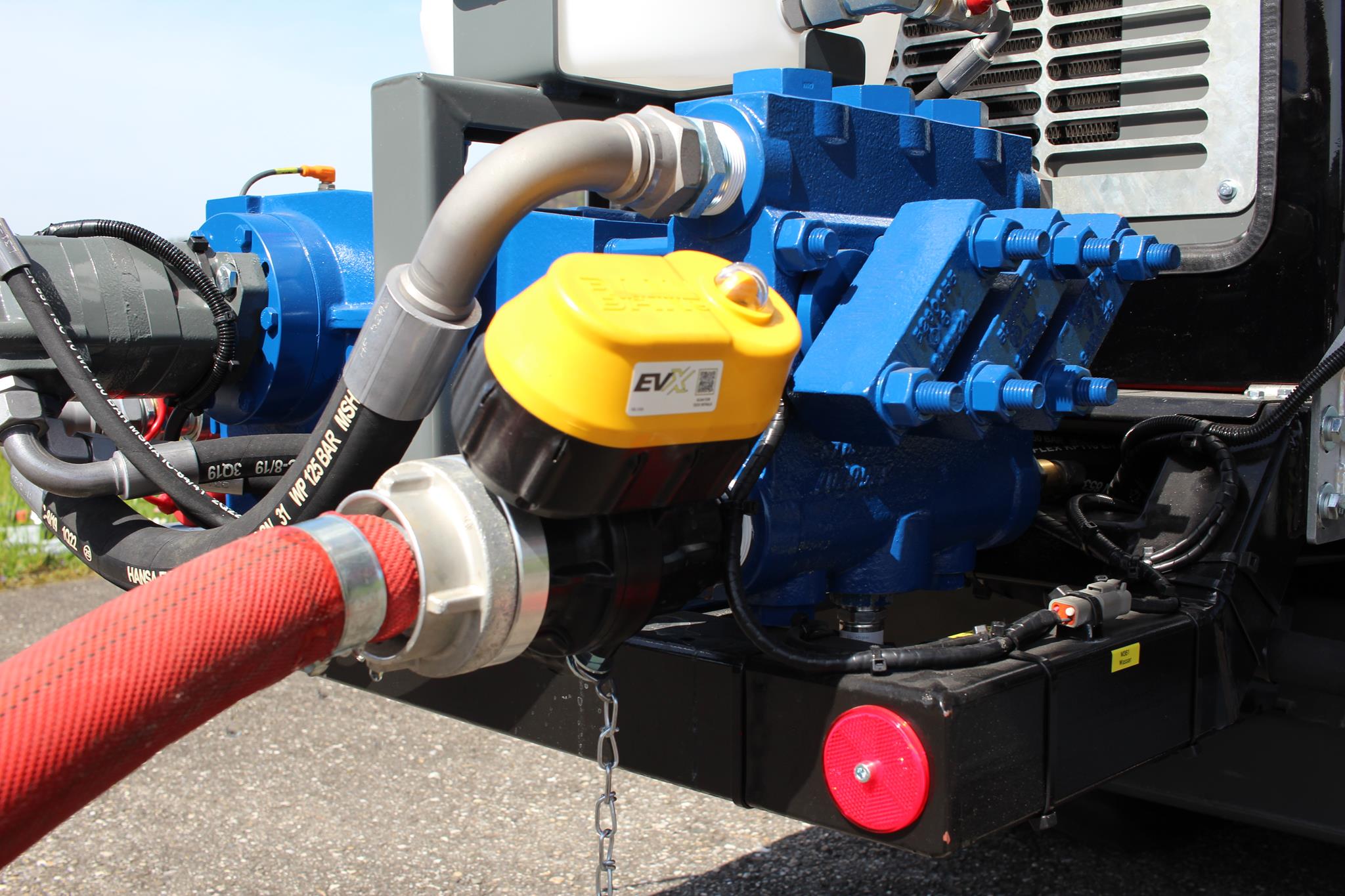

Die FMC-Pumpe des TERRA-JET DJ 23 AT sorgt mit der hohen Spülmenge von bis zu 185 I/min insbesondere während des Aufweitvorgangs für einen optimalen Bohrkleinaustrag. Der Drucksensor auf der Saugseite der Hochdruckpumpe verhindert bei leerem Bohrspülungstank deren Leerlauf. Reduzierter Verschleiss und eine längere Lebensdauer der Pumpe sind die Folge.

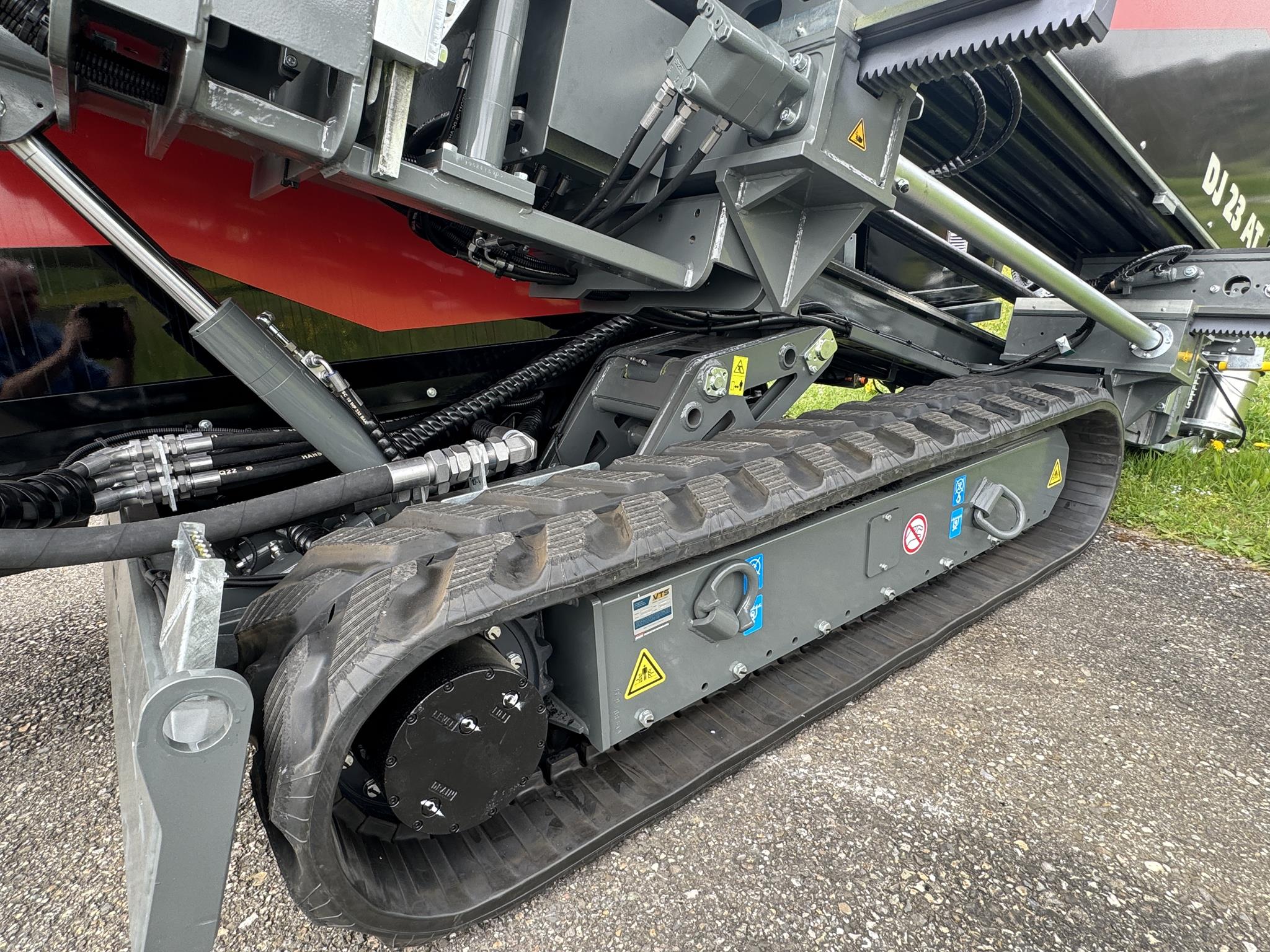

Die Bohrrampe des TERRA-JET DJ 23 AT ist mit der patentierten Pendellagerung ausgestattet, die über zwei Drehgelenke verfügt. Eines dieser Drehgelenke lässt sich entlang einer Kreisbahn verschieben. Dadurch sind Eintrittswinkel von 11° - 22° (19 % - 40 %) möglich, wobei die Gummiraupen bis 20° (36 %) vollständigen Bodenkontakt haben.
Ihre Vorteile
Kompakte Felsbohranlage
Die DJ 23 AT ist eine der kompaktesten Felsbohranlagen auf dem HDD-Markt. Sie ist perfekt geeignet für kurze Bohrungen in hartem Fels.
185 l/min Spülmenge
Die DJ 23 AT verfügt über eine FMC-Hochdruckpumpe mit 185 l/min Spülmenge für maximale Produktivität. Optional kann auch mit einer externen Pumpe gearbeitet werden.
Hohes Drehmoment
Durch das hohe Drehmoment von 4.000 Nm können auch schwierige Böden erfolgreich bezwungen werden. Der Rollenmeissel dreht bis zu 220 U/min.
Servicefreundlicher Aufbau
Sämtliche Komponenten sind gut zugänglich und servicefreundlich aufgebaut. Die Haube zum Motorraum lässt sich komplett öffnen.
