TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
Stahlrohre bis ø 1.000 mm
840 Tonnen Schlagkraft. Nur 1.75 Meter Baulänge.
Der TERRA-HAMMER TR 360 vereint maximale Leistung mit beeindruckender Effizienz. Mit einer Schlagkraft von 840 t gehört er zu den leistungsstärksten Stahlrohrrammen auf dem Markt. Gleichzeitig ist er mit nur 1.75 m Baulänge extrem kompakt gebaut und verbraucht dank seiner Beschleunigungsöffnungen lediglich 12 m3/min bei 7 bar. Er ist somit kürzer und benötigt deutlich weniger Luft als vergleichbare Rammen dieser Grösse.
Mit der TR 360 lassen sich Stahlrohre bis ø 1.000 mm präzise, wirtschaftlich und zuverlässig verlegen. Die Stahlrohre werden in Segmenten von 6 m oder 12 m Länge horizontal ins Erdreich eingebracht. Die hinter dem Stahlrohr angeordnete Ramme sorgt dabei für einen kontinuierlichen Vortrieb. Je nach Bodenverhältnissen und Rohrdimensionen sind Vortriebslängen von über 80 m realisierbar. Dieses Verfahren eignet sich besonders für die grabenlose Unterquerung von Verkehrswegen, Gewässern und anderen Hindernissen.
.png)

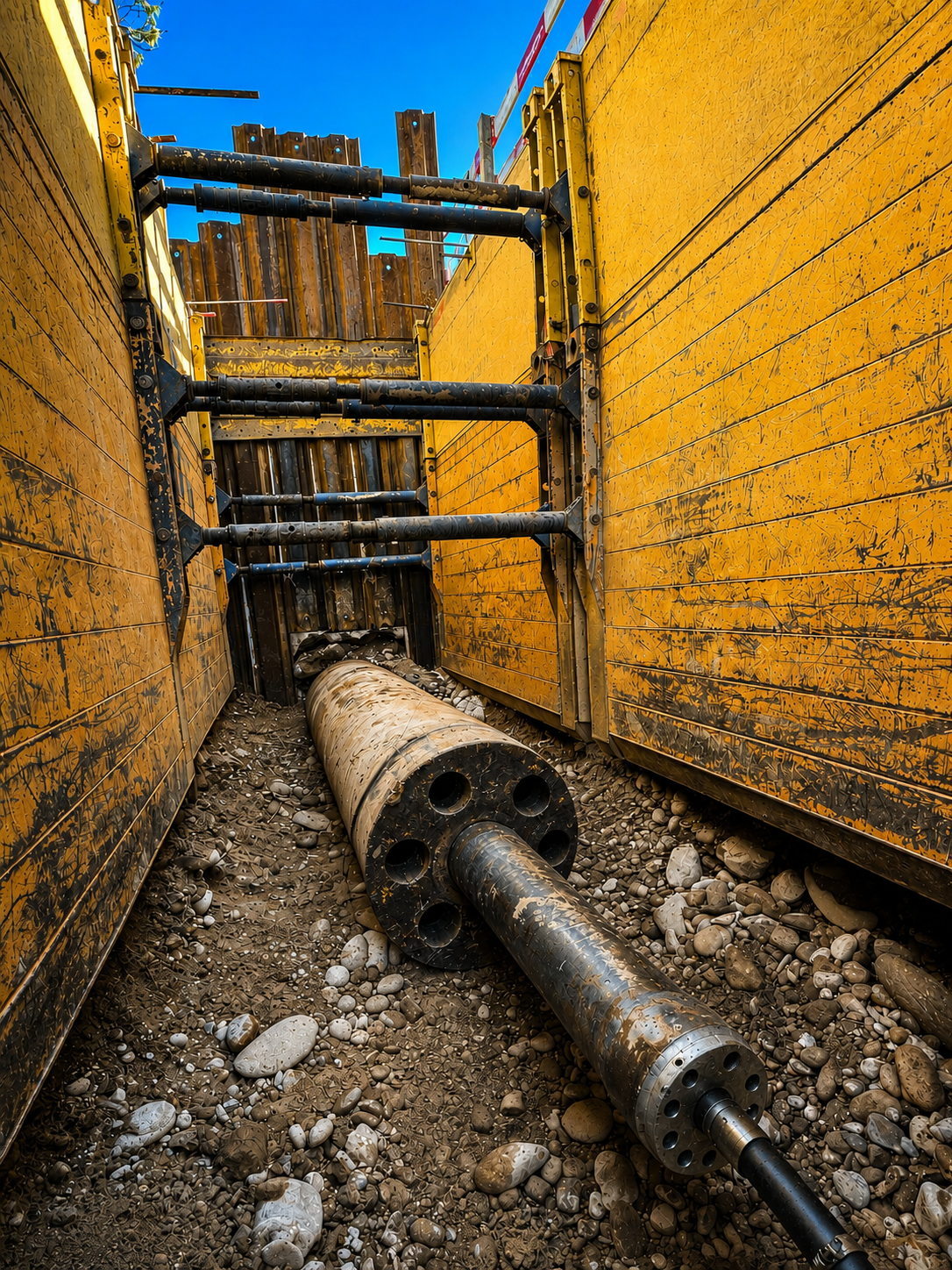

Für Rohrdurchmesser bis ø 800 mm werden Rammringe als Stecksystem verwendet. Diese können flexibel mit dem jeweils nächst grösseren Rammring des TERRA-Stecksystems kombiniert werden.

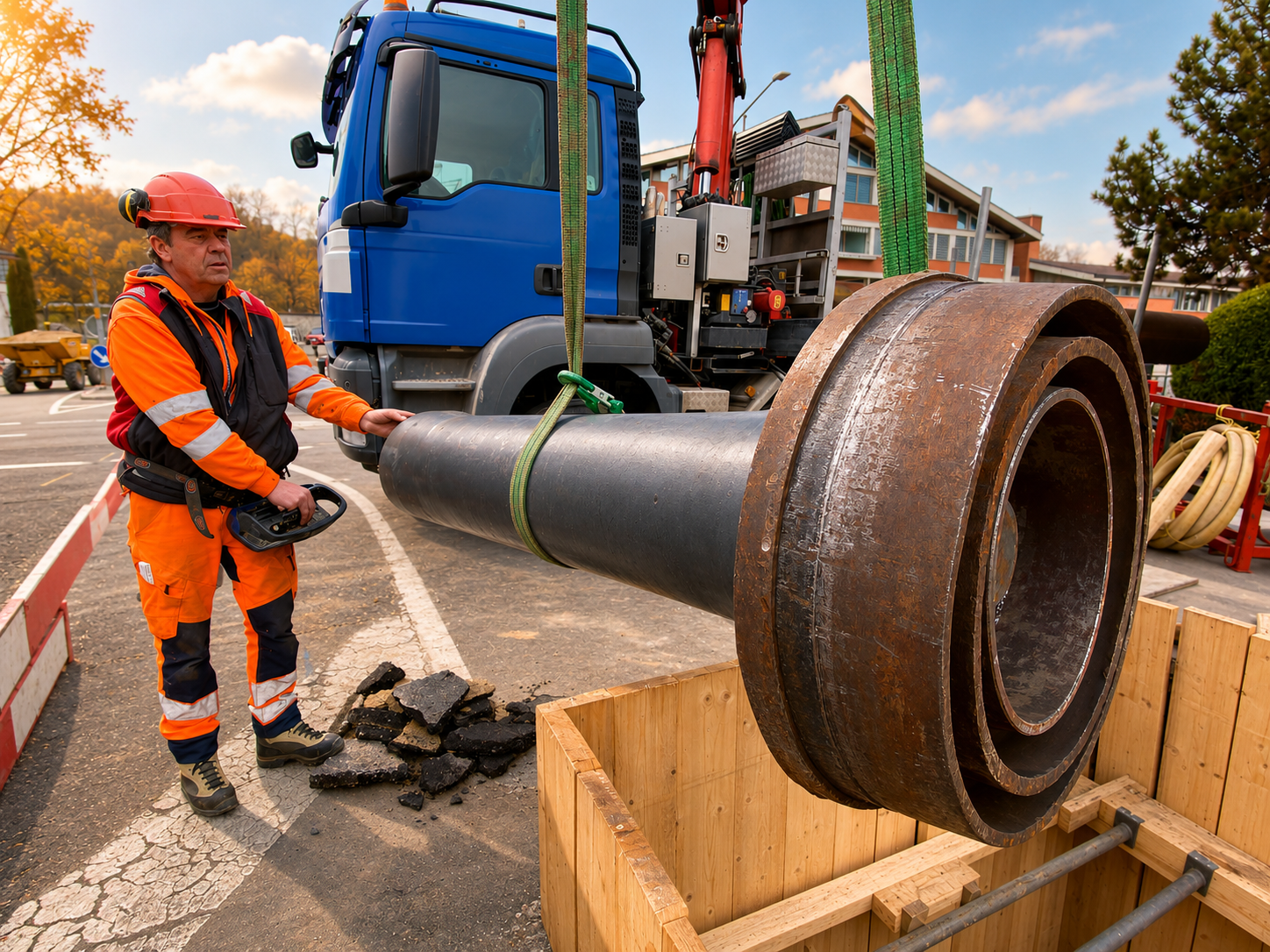

Für Rohrdurchmesser ab ø 800 mm stehen speziell entwickelte Rammplatten zur Verfügung. Dank ihres abgestimmten Aussenkonus lassen sie sich direkt in das zu rammende Stahlrohr einschieben und ermöglichen eine einfache und effiziente Kraftübertragung.
.png)

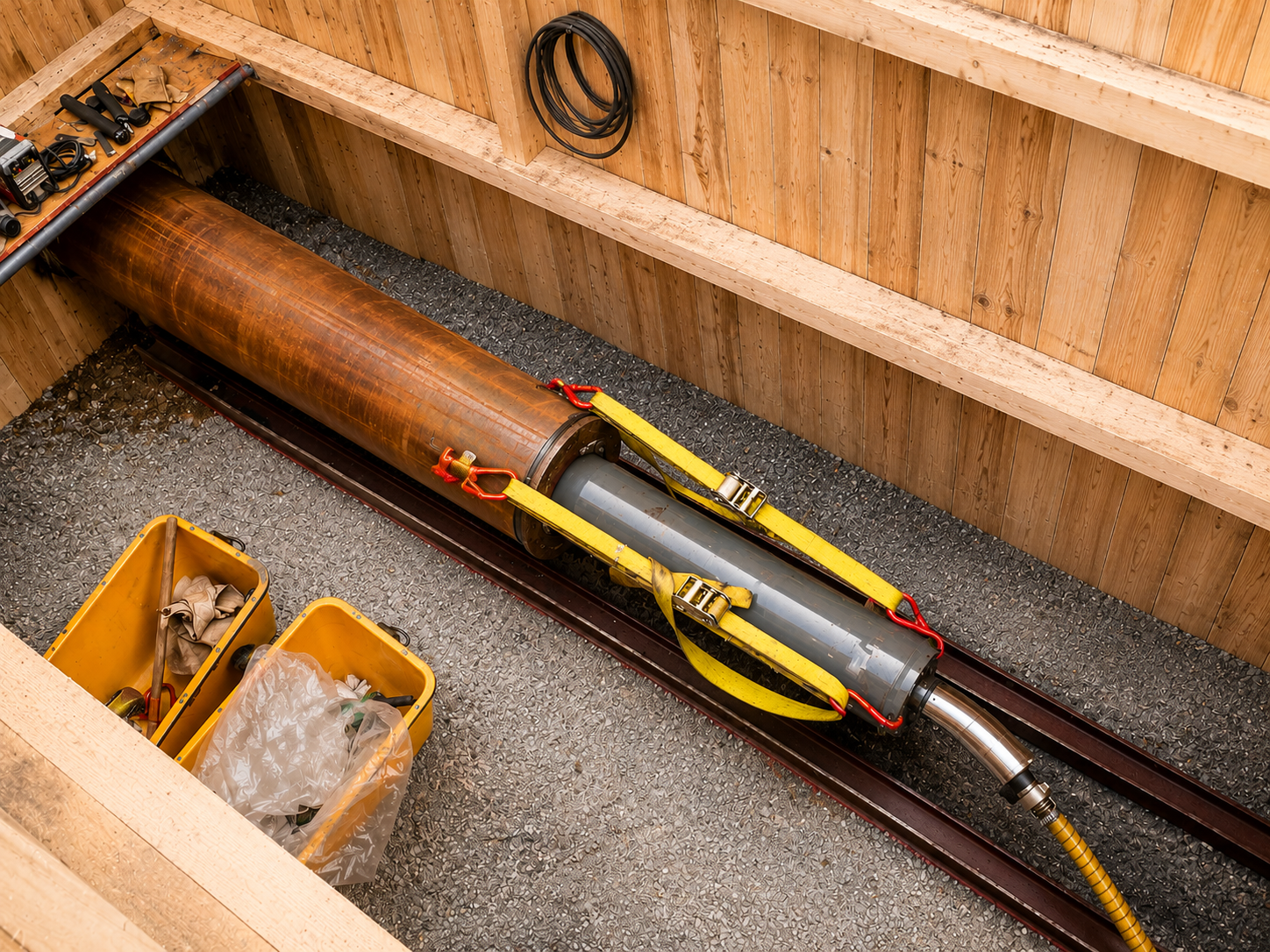

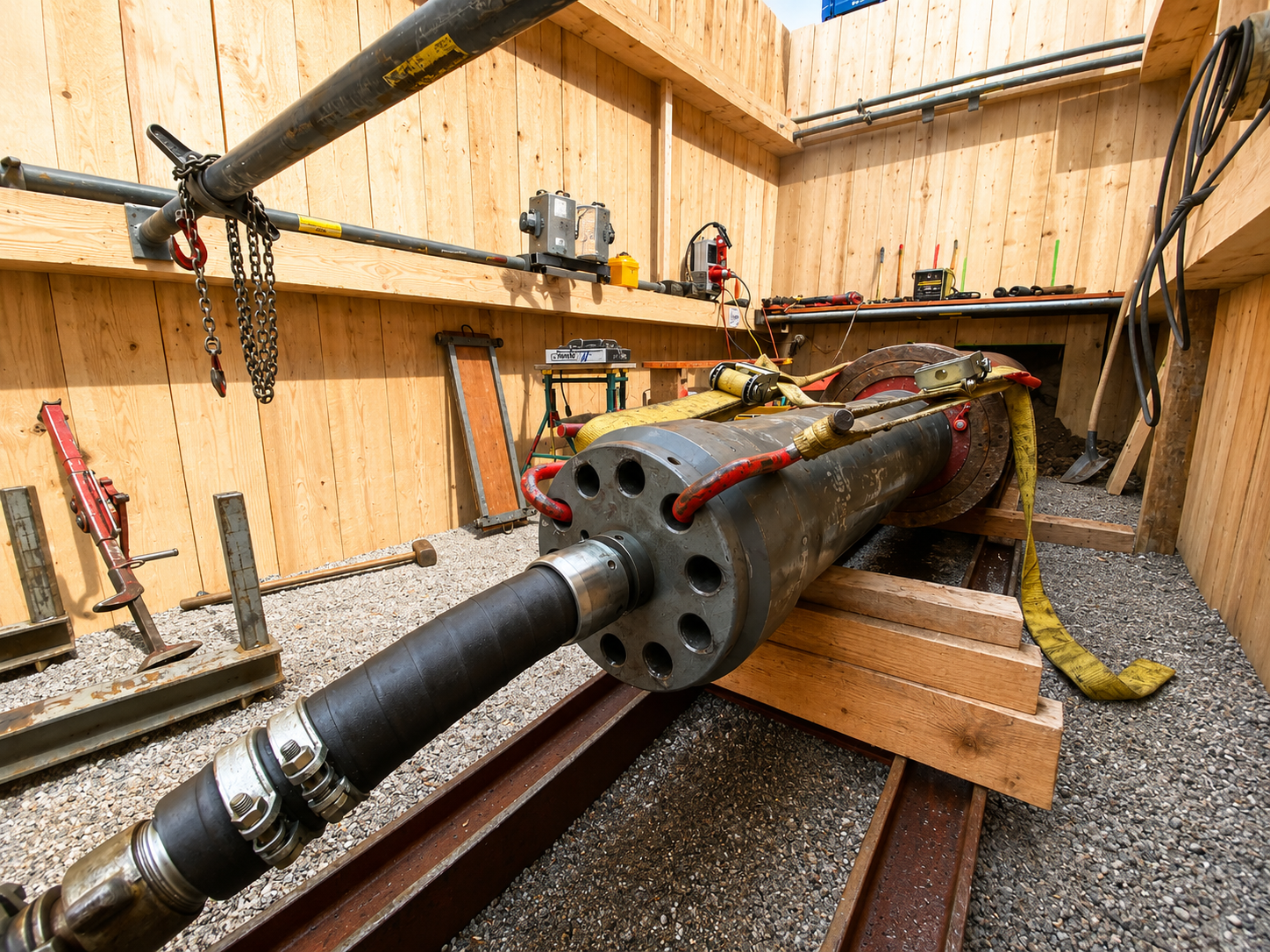

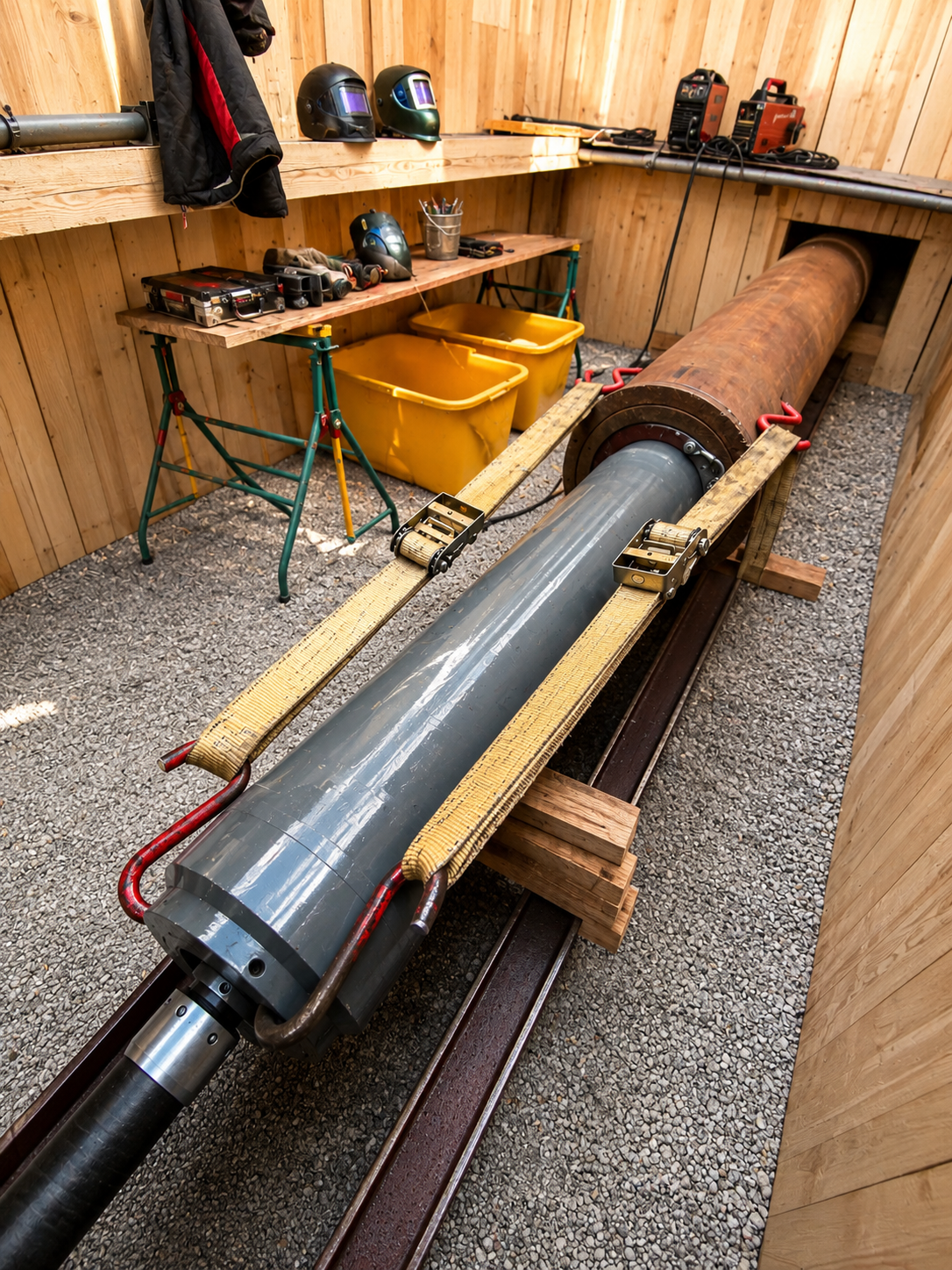

Für den sicheren Startvorgang wird die TERRA-Ramme mit Hilfe von speziell abgestimmtem Befestigungszubehör am Stahlrohr verspannt. Die Zugkette stellt dabei die zuverlässige Verbindung zwischen Stahlrohr und Spanngurt her und gewährleistet eine sichere Kraftübertragung während des Rammvorgangs.
.png)
Dank der innovativen Beschleunigungsöffnungen im Schlagkolben benötigt die Ramme bis zu 40 % weniger Druckluft als vergleichbare Systeme. Bereits mit einer Luftmenge von lediglich 12 m³/min bei 7 bar arbeitet sie äusserst effizient. Je nach Baustellenanforderung kann der Betrieb flexibel mit einem oder zwei Kompressoren erfolgen. Der interne Luftstrom wurde über Jahrzehnte hinweg kontinuierlich weiterentwickelt, optimiert und perfektioniert. Das Ergebnis ist ein hocheffizientes System mit maximaler Schlagleistung bei minimalem Energiebedarf.
.png)

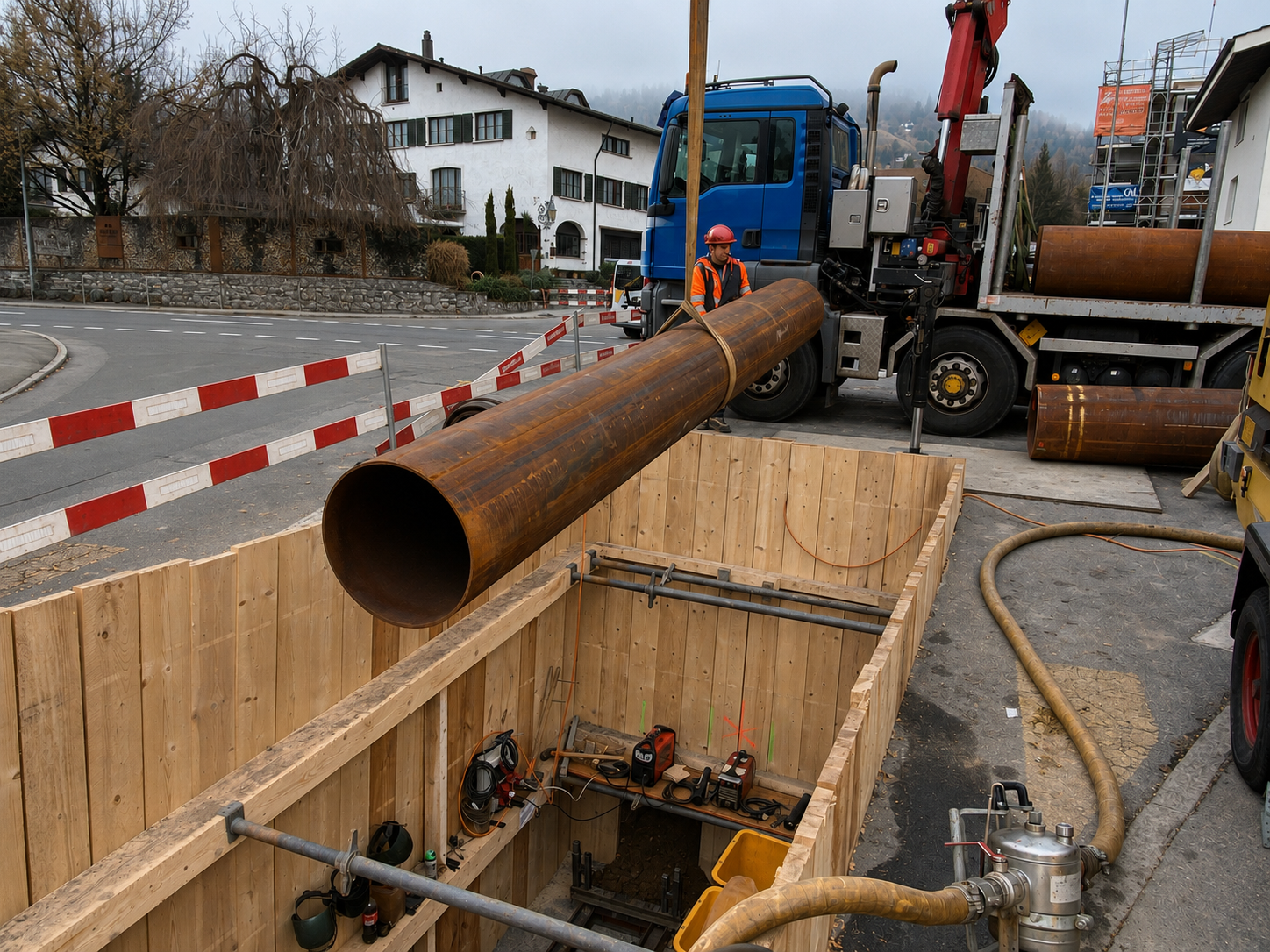

Mit den TERRA Rammen können Stahlrohrsegmente mit Längen von 6 m oder 12 m sicher und effizient eingerammt werden.
Für eine konstante und optimale Ölzufuhr steht ein Öler mit 10 l Fassungsvermögen zur Verfügung. Dies ermöglicht eine zuverlässige Schmierung der Ramme während des gesamten Einsatzes und trägt zur Maximierung der Leistung und Lebensdauer der Maschine bei. Für den optimalen Betrieb der Rammen wird ein biologisch abbaubares, synthetisches HD-Öl mit einer hohen Viskosität eingesetzt.

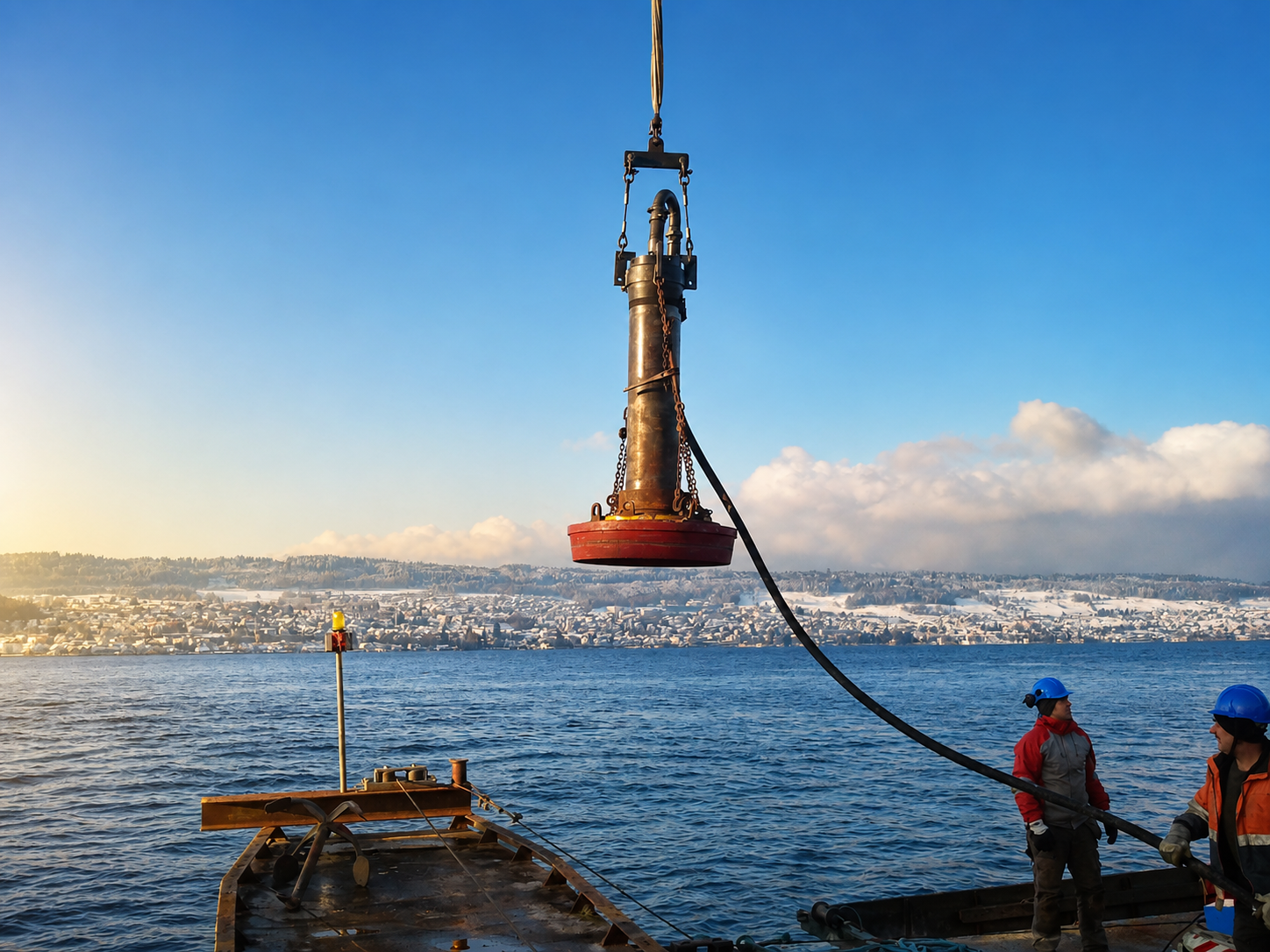

Dank ihrer kompakten Bauweise kann die TR 360 auch vertikal eingesetzt werden und eignet sich damit ideal für Anwendungen im Spezialtiefbau, Rohrvortrieb und bei Gründungsarbeiten. Sie steht für zuverlässige Leistung, hohe Effizienz und präzise Ergebnisse – auch unter anspruchsvollen Einsatzbedingungen. Die Stahlrohre dienen als Fundament für Leitungsmasten, als Gründungspfähle, als Poller für Hafenanlagen oder als Pfeiler für Landungsstege.
Ihre Vorteile
840 Tonnen Schlagkraft
Stahlrohre bis ø 1.000 mm lassen sich präzise, wirtschaftlich und zuverlässig im grabenlosen Verfahren verlegen. TERRA bietet dafür Rammplatten sowie Rammringe als Stecksystem an.
Kompakte Bauweise (1.75 m)
Die TR 360 ist über 0.6 m kürzer als vergleichbare Rammen. Dies ist nur aufgrund der patentierten Hohlkopfkonstruktion möglich.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf den Schlagkolben. Dieser wiegt über 50 % des Gesamtgewichtes und erzeugt durch das hohe Gewicht extrem hohe Schlagkräfte.
Vertikaleinsatz möglich
Die TR 360 kann horizontal wie auch vertikal eingesetzt werden. Die Stahlrohre dienen als Fundament für Leitungsmasten, als Gründungspfähle, als Poller für Hafenanlagen oder als Pfeiler für Landungsstege.
