TERRA AG entwickelt und produziert Maschinen für den grabenlosen Leitungsbau. Seit 1975 steht unser Name für Schweizer Präzision, langlebige Technik und verlässlichen Service.
für PE-Rohre < ø 75 mm
Leistungsstark und flexibel einsetzbar.

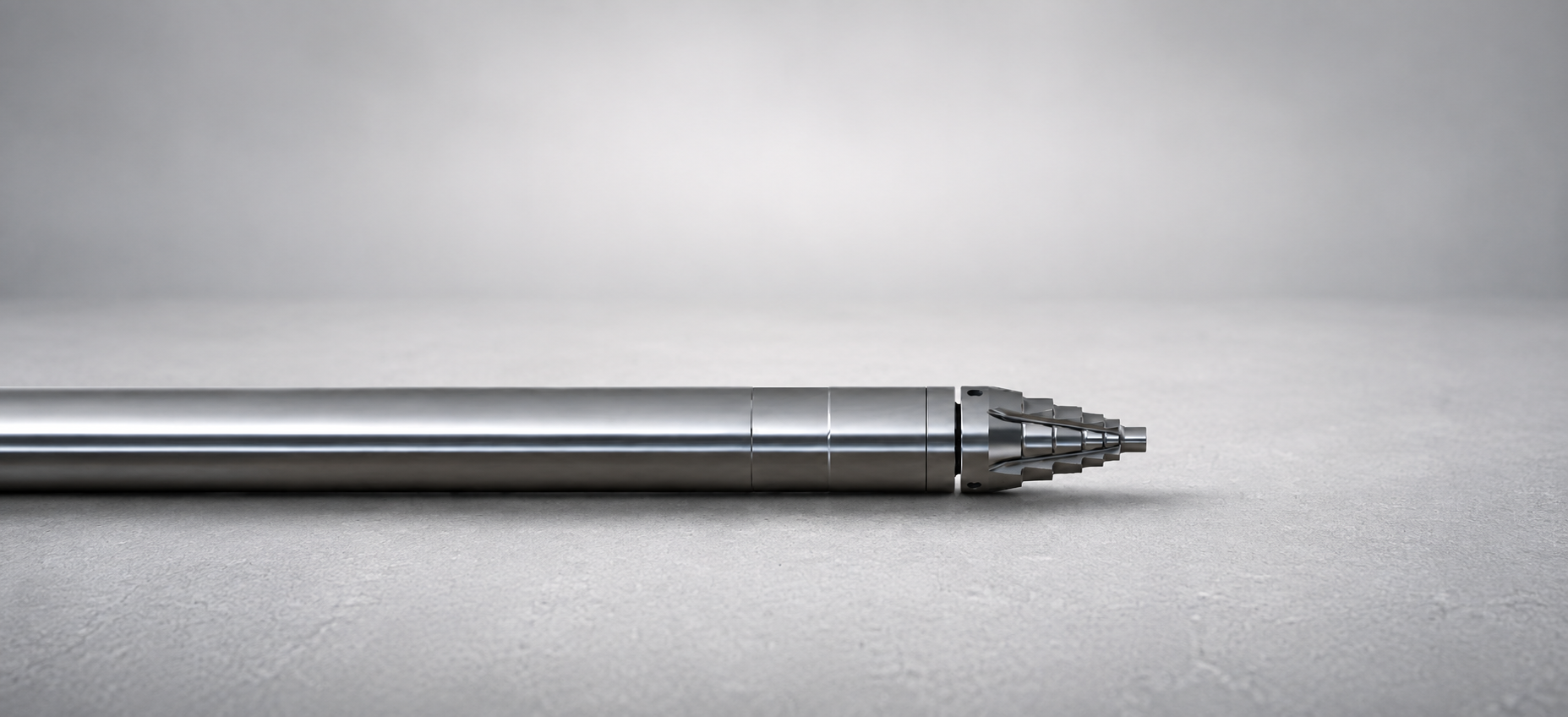

Mit der TERRA-Erdrakete ø 90 mm lassen sich Leitungen schnell und zielgenau grabenlos verlegen. Die robuste Erdrakete überzeugt durch ihre zuverlässige Arbeitsweise und ist als Kurz- und Langversion erhältlich. Die Schnellumsteuerung ermöglicht dabei eine besonders flexible Handhabung.
Die TERRA-HAMMER Erdrakete ø 90 mm überzeugt mit hoher Schlagenergie und vielseitigen Einsatzmöglichkeiten. Sie eignet sich für das Einziehen von PE-Rohren bis ø 75 mm und kann mit einer Aufweitungshülse für Rohrdurchmesser bis ø 140 mm eingesetzt werden. Auch für Stahlrohre mit einem Innendurchmesser von 50 bis 170 mm (2–7") bietet sie eine leistungsstarke Lösung.
Erhältlich ist die Erdrakete als Kurzversion mit 0,88 m und 38 kg sowie als Langversion mit 1,44 m und 51 kg. Mit einem Betriebsdruck von 7 bar und einem Luftbedarf von nur 1,8 m³/min verbindet sie kraftvolle Leistung mit effizientem Betrieb.
Der TERRA-Öler Version S sorgt für eine zuverlässige und gleichmässige Schmierung der Maschine während des Einsatzes. Die stufenlose Regelung der Ölgeschwindigkeit ermöglicht eine präzise Anpassung der Ölmenge an die jeweiligen Betriebsbedingungen. Dank des integrierten Start-Stopp-Ventils lässt sich die Ölzufuhr einfach und schnell unterbrechen bzw. wieder aktivieren. Die robuste Bauweise macht den TERRA-Öler Version S besonders widerstandsfähig und eignet sich ideal für den anspruchsvollen Einsatz auf der Baustelle. Eine einfache, zuverlässige und effiziente Lösung für die kontinuierliche Schmierung Ihrer Maschine.
Das TERRA-Erdraketenöl ist ein hochwertiges und biologisch abbaubares Spezialöl, das speziell für den Einsatz mit TERRA-Erdraketen entwickelt wurde. Es sorgt für eine zuverlässige Schmierung und schützt die Maschine gleichzeitig vor Rost und innerer Vereisung. Das Öl ist in praktischen 5-Liter-Kanistern erhältlich und eignet sich ideal für den professionellen Baustelleneinsatz.
Die ortbaren Kopfadapter von TERRA ermöglichen eine präzise Ortung direkt dort, wo sie gebraucht wird – im Kopf der Erdrakete. Die Sonde wird seitlich in den Adapter eingesetzt und durch robuste Dämpfungspuffer zuverlässig vor Erschütterungen geschützt. Die Sonde arbeitet mit einer Frequenz von 44 kHz und ermöglicht eine Ortung der Erdrakete in einer Tiefe von bis zu ca. 4 Metern. Damit ist die Position der Erdrakete jederzeit zuverlässig bestimmbar – ohne dass sich die Ortungseinheit am hinteren Ende des Schlauchs befindet. Präzise Ortung. Robuster Schutz. Direkt im Erdraketenkopf.
Mit den TERRA-Aufweitungshülsen lassen sich mit ein und derselben Erdrakete Bohrungen herstellen, die deutlich grösser sind als der Durchmesser der Erdrakete. Damit ermöglichen sie die Verlegung grösserer Rohre, ohne auf eine grössere Erdrakete wechseln zu müssen. Der Vortrieb erfolgt in zwei Stufen: Zunächst wird mit der TERRA-Erdrakete ein Pilot-Verdrängungsvortrieb erstellt. Anschliessend wird die Aufweitungshülse eingesetzt und der bestehende Verdrängungskanal auf den gewünschten Durchmesser erweitert. Durch den Vorwärtslauf der Erdrakete wird die Aufweitungshülse sicher mitgeführt und erweitert die Bohrung effizient und kontrolliert.
Für die ø 90 mm Erdrakete bietet TERRA Aufweithülsen bis 155 mm an (für PE-Rohre <140 mm).

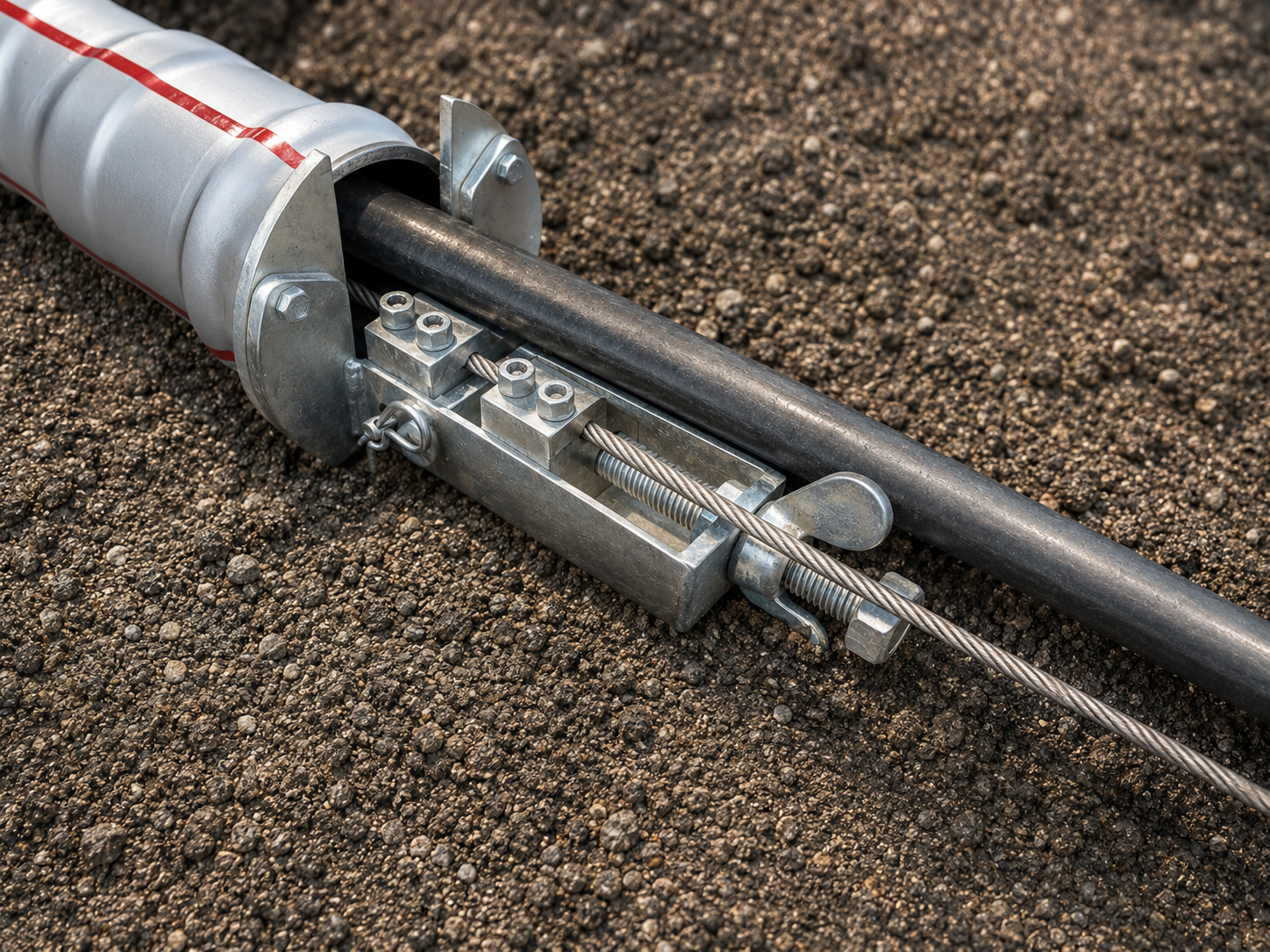

Die TERRA-Seilklemmen ermöglichen eine sichere und zuverlässige Direktverrohrung mit der TERRA-Erdrakete. Dabei wird das PE-Rohr direkt mit der Erdrakete verbunden und während des Vortriebs unmittelbar in den Boden eingezogen. Das Stahlseil wird an der Erdrakete befestigt und über die Seilklemme sicher mit dem PE-Rohr verbunden. So wird die Zugkraft zuverlässig auf das Rohr übertragen und eine stabile Verbindung während des gesamten Vortriebs gewährleistet.
Ihre Vorteile
Schnelle und präzise Rohrverlegung
Mit dem Kombikopf bestehend aus Stufen und Längsrillen arbeitet der TERRA-HAMMER schnell und zielgenau. Das reduziert die Vortriebszeit und erhöht die Produktivität.
Als Lang- und als Kurzversion erhältlich
Die TERRA-Erdrakete ist sowohl als Langversion für grössere Einzugslängen als auch als Kurzversion für kompakte Einsätze erhältlich. Damit bietet TERRA die passende Ausführung für unterschiedliche Einbausituationen und Anforderungen.
Servicefreundlicher Aufbau
Der einfache Aufbau ermöglicht einen schnellen und unkomplizierten Service.
3 Jahre Garantie auf den Schlagkolben
TERRA bietet 3 Jahre Garantie auf seine Schlagkolben. Das ist weltweit einmalig.
